Präzisions-Kunststoffspritzgussform mit mehreren Kavitäten: Maßgeschneiderte Werkzeuge für die Massenproduktion

I. Produktübersicht: Auf Effizienz und Konsistenz ausgelegt

• Formtyp: Zwei-Platten- (oder Drei-Platten-)Form mit mehreren Kavitäten (Anzahl der Kavitäten anpassbar: 4–32 Kavitäten, basierend auf der Bauteilgröße).

• Material: Premium-Formstahl (S136, H13 oder 718H) – korrosionsbeständig, hohe Härte (HRC 48–52) und verschleißfest für lange Lebensdauer.

• Kernfunktionen:

• Präzisionshohlräume: Mit einer Toleranz von ±0,005 mm bearbeitet, um einheitliche Bauteilabmessungen in allen Hohlräumen zu gewährleisten.

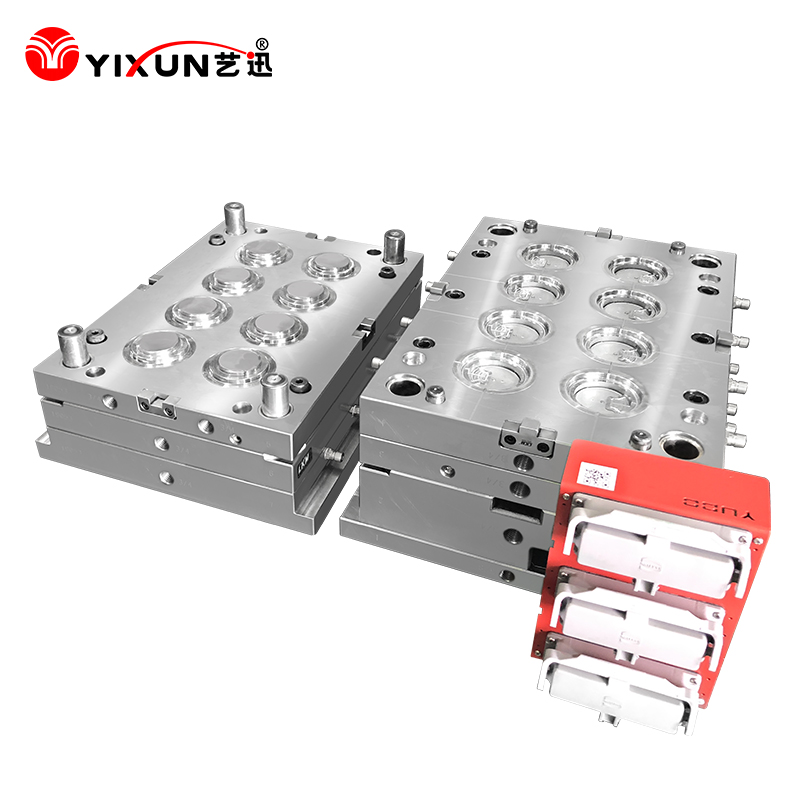

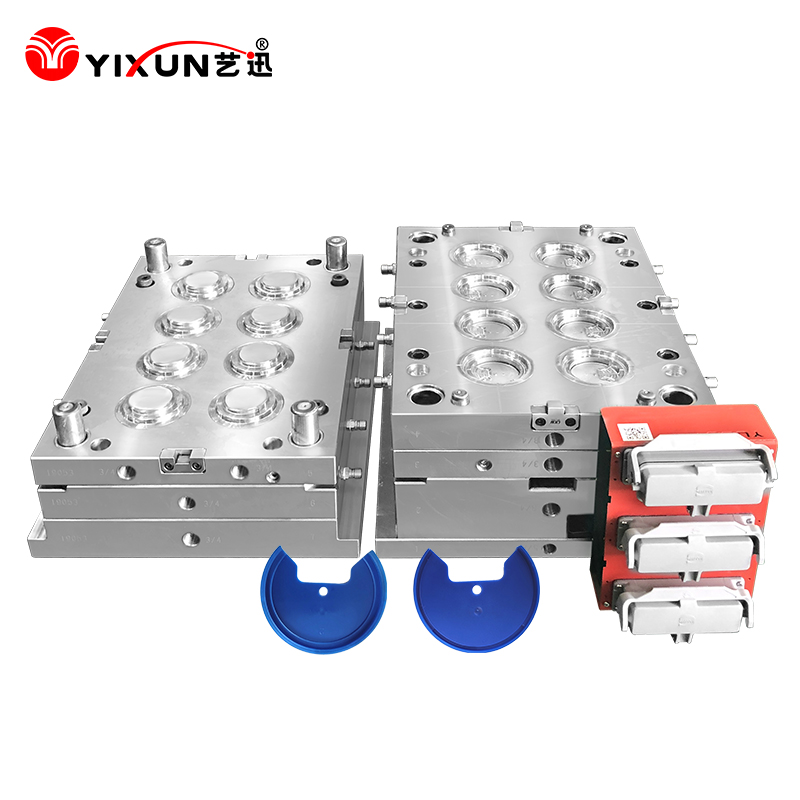

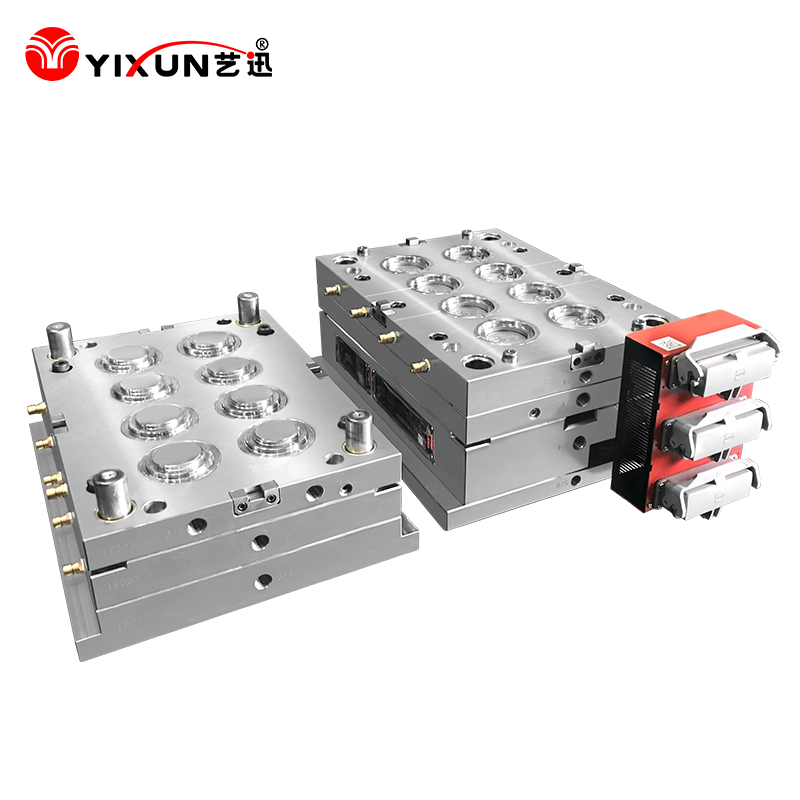

• Schiebemechanismen: Hydraulische/pneumatische Schieber (im Bild integrierte rote Komponenten) zum Formen komplexer Merkmale (Hinterschnitte, Löcher), ohne das Produkt zu beschädigen.

• Heißkanalsystem (optional): Reduziert Kunststoffabfall und verbessert die Gleichmäßigkeit des Schmelzflusses (ideal für die Massenproduktion).

II. Hauptvorteile unserer Spritzgussform

• Hohe Produktionseffizienz: Das Design mit mehreren Kavitäten produziert 4–32 Komponenten pro Zyklus (Zykluszeit: 10–60 s, abhängig von der Komponentengröße), wodurch die Produktionskosten um 30–50 % gesenkt werden.

• Lange Lebensdauer: Formstahl mit PVD-Beschichtung (korrosions-/abriebfest) gewährleistet 1–5 Millionen Produktionszyklen (je nach Material und Bauteilkomplexität).

• Gleichbleibende Komponentenqualität: Präzise Bearbeitung und gleichmäßige Kühlsysteme eliminieren Defekte (Fließstellen, Verzug, Einfallstellen) in allen Hohlräumen.

• Anpassbares Design: Anpassbar an Bauteilformen (von kleinen Kappen bis hin zu großen Automobilteilen) und Merkmale (Gewinde, Hinterschneidungen, komplexe Geometrien).

III. Formendesign und Herstellungsprozess

1. Design und Simulation

• 3D-Modellierung: CAD-Design von Formhohlräumen, Kernen und Schiebern, optimiert für die Geometrie Ihres Bauteils.

• Formflussanalyse: Simuliert den Schmelzfluss, die Abkühlung und die Schrumpfung von Kunststoffen, um potenzielle Fehler (z. B. Lufteinschlüsse, ungleichmäßige Füllung) vor der Herstellung zu identifizieren und zu beheben.

2. Präzisionsbearbeitung

• 5-Achsen-CNC-Bearbeitung: Erstellt Hohlraum-/Kernoberflächen mit einer Oberflächenbeschaffenheit von Ra ≤ 0,01 μm (kritisch für glatte Kunststoffkomponenten).

• EDM (Electrical Discharge Machining): Bildet Mikropräzisionsmerkmale (z. B. dünne Wände, kleine Löcher), die CNC nicht erreichen kann.

3. Montage und Prüfung

• Formmontage: Komponenten (Hohlräume, Schieber, Auswerferstifte) werden mit einer Ausrichtungstoleranz von ±0,01 mm zusammengebaut.

• Probeläufe: 100–500 Testinjektionen zur Überprüfung der Komponentenqualität, zur Anpassung der Prozessparameter (Temperatur, Druck) und zur Bestätigung der Formleistung.

IV. Kompatible Materialien und Anwendungen

V. Qualitätskontrolle und Kundendienst

• Qualitätskontrollen: Jede Form wird vor der Auslieferung einer CMM-Inspektion (Koordinatenmessmaschine), einer Härteprüfung und einer Dichtheitsprüfung (für Kühlkanäle) unterzogen.

• Kundendienst:

• 12 Monate Garantie (Abdeckung von Herstellungsfehlern).

• Schulung und technischer Support für die Formenwartung vor Ort.

• Reparatur-/Überholungsdienste für Formen für eine längere Lebensdauer.

VI. Warum sollten Sie sich für unsere Spritzgussform entscheiden?

• Fachwissen: Mehr als 15 Jahre Erfahrung im kundenspezifischen Spritzgussformenbau, Betreuung von mehr als 500 Kunden in der Verpackungs-, Automobil- und Medizinindustrie.

• Präzision: ISO 9001-zertifizierter Herstellungsprozess mit strikter Einhaltung der Maß- und Oberflächenstandards.

• Kosteneffizienz: Optimiertes Hohlraumdesign und Materialauswahl sorgen für ein Gleichgewicht zwischen Formkosten und Produktionseffizienz.
