Zweifarbige 2K-Spritzgussform für Kunststoffteile aus mehreren Materialien

Produktbeschreibung

Die zweifarbige Spritzgussform für den 2K-Umspritzprozess stellt den Höhepunkt moderner Fertigungseffizienz dar und verändert die Art und Weise, wie Komponenten aus mehreren Materialien gefertigt werden. Stellen Sie sich eine Produktionshalle vor, in der die ausgeprägte taktile Griffigkeit eines weichen Elastomers nahtlos mit der starren strukturellen Integrität eines Polycarbonatkerns verschmilzt und alles in einem einzigen Maschinenzyklus entsteht. Dieser Prozess eliminiert die mühsamen, fehleranfälligen sekundären Montageschritte und ersetzt sie durch eine flüssige, automatisierte Symphonie der Präzisionstechnik. Wenn der anfängliche Thermoplast eingespritzt wird, bildet er ein robustes Substrat. Die Form dreht sich augenblicklich mit exakter Präzision, sodass das Sekundärmaterial fließen und sich auf molekularer Ebene verbinden kann. Das Ergebnis ist ein Bauteil mit makelloser Oberfläche, frei von unschönen Klebestellen oder mechanischen Befestigungselementen, die die Ästhetik und Haltbarkeit des Produkts beeinträchtigen. Ob es sich um das scharfe, transparente Fenster eines elektronischen Displays oder den ergonomischen, gummierten Griff eines medizinischen Geräts handelt, diese Werkzeuglösung stellt sicher, dass sich jedes Teil hochwertig anfühlt und unter harten Bedingungen einwandfrei funktioniert. Durch die Integration dieser fortschrittlichen Formungsstrategie können Produktionsanlagen die Zykluszeiten drastisch verkürzen und gleichzeitig die strukturelle und visuelle Attraktivität des Endprodukts verbessern.

Produktspezifikationen

Das Verständnis der genauen technischen Parameter Ihrer Werkzeuge ist entscheidend für die Optimierung von Produktionslinien und die Gewährleistung der Materialkompatibilität. Unsere Formen werden nach strengen Spezifikationen entwickelt, um komplexe Geometrien und verschiedene Polymerkombinationen zu ermöglichen. Nachfolgend finden Sie die detaillierten technischen Daten zu unseren Double-Shot- und Overmolding-Systemen.

Hauptmerkmale und Highlights

Um eine einwandfreie Integration mehrerer Materialien zu erreichen, ist ein Werkzeugsystem erforderlich, das mit kompromissloser Liebe zum Detail entwickelt wurde. Unsere Formen sind auf außergewöhnliche Zuverlässigkeit ausgelegt und stellen sicher, dass in jedem Zyklus Komponenten mit perfekter Ausrichtung und erstklassigem Finish entstehen.

• Nahtlose One-Step-Integration: Verschmelzt zwei unterschiedliche Polymere innerhalb eines einzigen Maschinenzyklus, sodass keine manuelle Übertragung oder sekundäre Klebstoffanwendungen erforderlich sind.

• Fortschrittliche Rotationsdynamik: Nutzt einen äußerst stabilen 180-Grad-Rotationsmechanismus, der das Primärsubstrat ohne Verschiebung präzise für die Sekundäreinspritzphase ausrichtet.

• Intelligentes Wärmemanagement: Verfügt über unabhängig gesteuerte Kühlkanäle für die primären und sekundären Hohlräume, verhindert thermischen Abbau und sorgt für eine optimale Kristallisation beider Materialien.

• Ausfallsichere Auswurfmechanik: Verfügt über ein synchronisiertes Druckstangenplatten- und Auswerferstiftsystem sowie robuste Rückholfedern, um ein reibungsloses Entformen zu gewährleisten und das Werkzeug während der Drehung zu schützen.

• Vielseitige Materialpaarung: Bewältigt fachmännisch die komplexe Thermodynamik, die bei der Kombination von Hartkunststoffen für hohe Temperaturen mit flexiblen Elastomeren für niedrigere Temperaturen erforderlich ist.

Prozess und Technologie

Um die Kunst der Multimaterialfertigung zu beherrschen, ist ein tiefes Verständnis der zugrunde liegenden Injektionsmethoden erforderlich. Die Unterscheidung zwischen Standard-Umspritzung und echten Double-Shot-Prozessen bestimmt die Effizienz Ihrer Produktionslinie.

• Echte Double-Shot-Effizienz: Im Gegensatz zu herkömmlichen Methoden, bei denen Teile zwischen verschiedenen Maschinen transferiert werden müssen, arbeitet unser Doppelfarben-Spritzguss gleichzeitig auf einer einzigen Rotationsmaschine. Das bedeutet, dass innerhalb eines ununterbrochenen Zyklus zwei unterschiedliche Kunststoffe in dasselbe Bauteil eingespritzt werden.

• Automatisierte 180-Grad-Rotation: Der Kern dieser Technologie liegt in der Fähigkeit der Form, sich präzise um 180 Grad zu drehen. Sobald das erste Material (das Substrat) geformt ist, dreht sich die Form und legt das Teil dem zweiten Zylinder zum Umspritzen vor, wodurch die Zykluszeiten drastisch verkürzt werden.

• Kontrastierendes 2K-Umspritzen: Während beim Standard-2K-Umspritzen möglicherweise einfachere Geräte und manuelle Übertragungen erforderlich sind (was häufig zu einer geringeren Produktionseffizienz führt), repräsentieren unsere fortschrittlichen Rotationswerkzeuge den aktuellen Branchentrend und maximieren den Output und minimieren menschliche Fehler.

Materialverträglichkeit und Haftung

Der Erfolg eines Multimaterialbauteils hängt von der Stärke der Verbindung zwischen seinen Schichten ab. Delaminierung und Ablösung sind kritische Fehler, die unser Werkzeugdesign durch wissenschaftliche Materialsequenzierung aktiv verhindert.

• Strategische Injektionssequenzierung: Um eine maximale Haftung zu erreichen, folgt der Prozess strikt einem „härtesten zuerst“-Protokoll. Der starre Strukturkern wird zunächst eingespritzt und bildet eine stabile Grundlage für das weichere, taktile Elastomer.

• Thermische und visuelle Hierarchie: Bei der Verwendung klarer und undurchsichtiger Polymere wird der transparente Stoff immer zuerst infundiert. Darüber hinaus werden Materialien, die höhere Formtemperaturen erfordern, priorisiert, um zu verhindern, dass der Sekundärschuss die Primärstruktur schmilzt.

• Haftung auf molekularer Ebene: Durch die sorgfältige Abstimmung kompatibler Thermoplaste (z. B. PC mit TPU oder ABS mit TPE) und die Optimierung der Schmelztemperaturen ermöglicht die Form eine starke chemische Bindung. Dadurch entfällt der Einsatz giftiger Klebstoffe und es wird sichergestellt, dass sich die Schichten bei mechanischer Belastung nicht lösen.

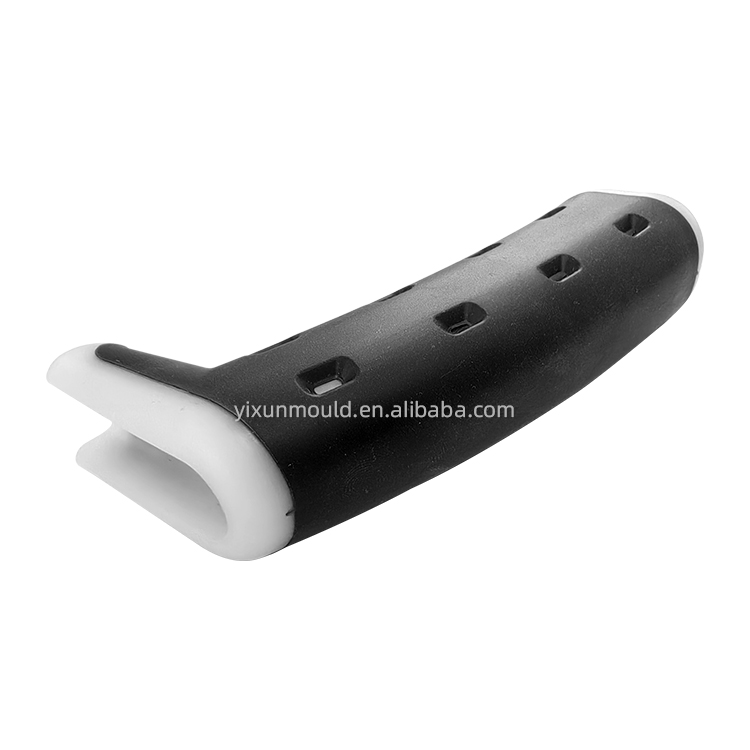

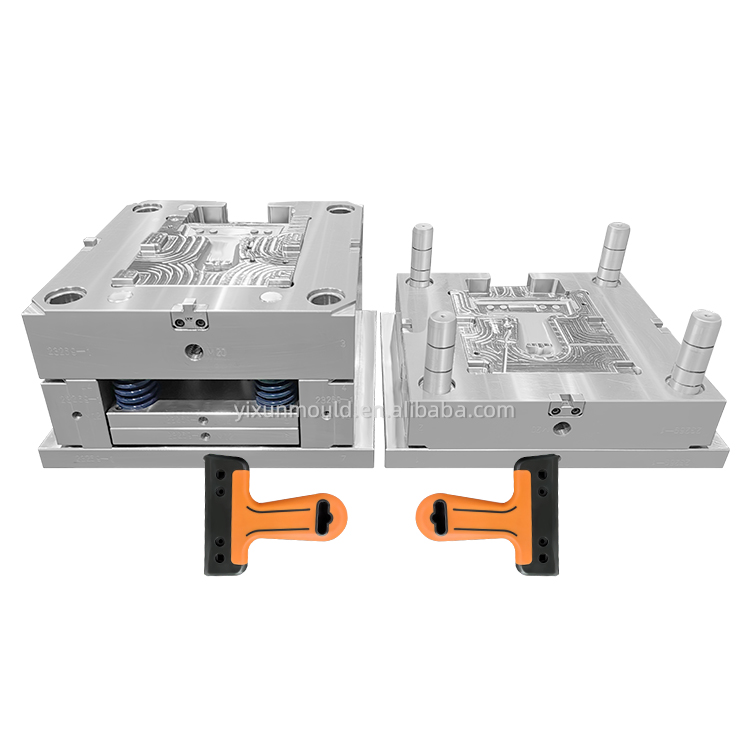

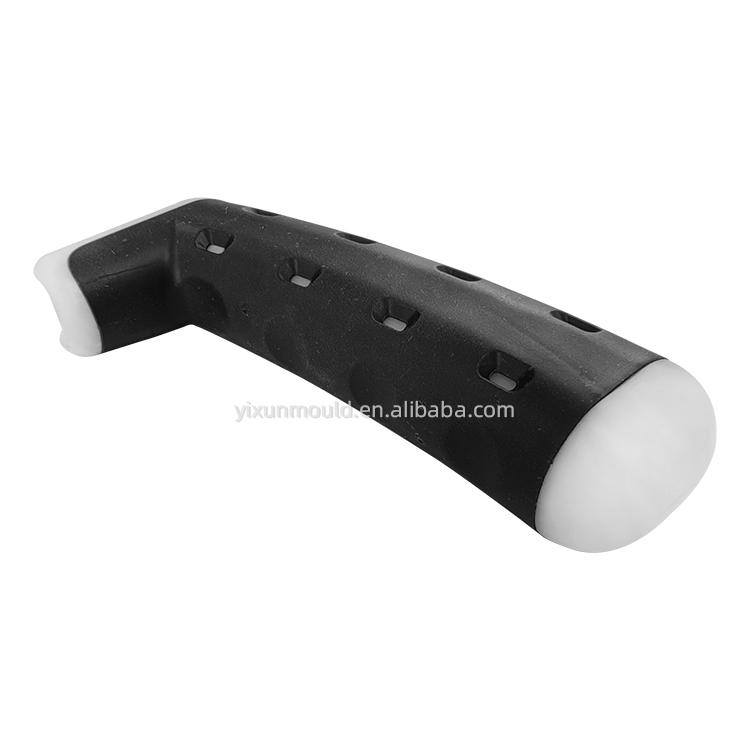

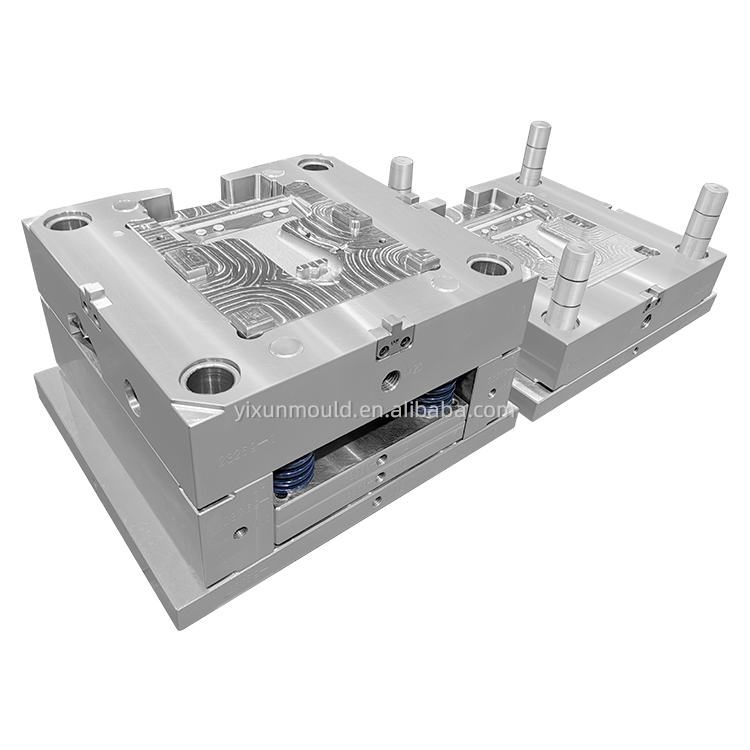

Formstruktur und Design

Eine robuste physische Architektur ist das Rückgrat jedes Werkzeugs für die Massenproduktion. Die strukturelle Integrität unserer Double-Shot-Formen ist so konstruiert, dass sie den strengen Anforderungen eines kontinuierlichen Hochgeschwindigkeitsbetriebs standhält.

• Symmetrische Einsatzarchitektur: Jeder Einsatz innerhalb der Form ist mit perfekter Symmetrie gestaltet. Dies ist eine nicht verhandelbare Voraussetzung, um sicherzustellen, dass die Hohlräume bei einer Drehung der Form um 180 Grad einwandfrei mit den sekundären Einspritzdüsen übereinstimmen.

• Unabhängige Kühlsysteme: Die Thermodynamik zweier verschiedener Kunststoffe erfordert unterschiedliche Abkühlraten. Unsere Formen verfügen über hochkomplexe, unabhängige Kühlkanäle, die die thermische Belastung sowohl für den Primär- als auch für den Sekundärschuss gleichzeitig ausreichend bewältigen.

• Schützende Auswurfsysteme: Die Druckstangenplatte und die Auswurfstifte werden durch robuste Rückholfedern sorgfältig stabil gehalten. Durch diese entscheidende Designentscheidung wird ein strategischer Abstand zu den beweglichen Komponenten eingehalten, wodurch katastrophale Schäden während der schnellen Rotation der Formhälften vermieden werden.

• Anpassbare Zylinderkonfigurationen: Die Formstruktur ist auf die jeweilige Spritzgießmaschine zugeschnitten, unabhängig davon, ob sie ein asiatisches paralleles Doppelzylindersystem oder eine europäische Vertikal-/Horizontalkonfiguration verwendet.

Präzisions- und Toleranzkontrolle

Bei der Fertigung komplexer Bauteile können mikroskopische Abweichungen zu makroskopischen Ausfällen führen. Wir führen strengste Maßkontrollen durch, um klare Übergänge und einwandfreie Funktionalität zu gewährleisten.

• CNC-Bearbeitung auf Mikroebene: Unter Verwendung hochwertiger Formstähle wie SKD61 und 1.2344 werden die Werkzeugkomponenten mit genauen Toleranzen im Bereich von ±0,01 mm bis ±0,05 mm bearbeitet. Dies garantiert, dass die beweglichen Hälften bei jeder Drehung perfekt zusammenpassen.

• Einwandfreie Absperrausführung: Die kritischen Übergangszonen zwischen den beiden Materialien verfügen über präzise Absperrkonstruktionen. Dadurch wird verhindert, dass der sekundäre geschmolzene Kunststoff über das Primärteil spritzt, wodurch eine messerscharfe Grenzlinie gewährleistet wird.

• Verhinderung von Farbausblutungen: Durch die Beibehaltung absoluter Dimensionsstabilität und optimaler Klemmkraft verhindert die Form Kreuzkontaminationen oder Farbausblutungen zwischen den transparenten und dunklen Materialien und bewahrt so die makellose visuelle Ästhetik des Endprodukts.

• Konsistente Maßhaltigkeit: Die hochpräzisen Hohlräume stellen sicher, dass jede einzelne produzierte Einheit den exakten geometrischen Spezifikationen entspricht, was für Komponenten, die nahtlos in größere mechanische Baugruppen passen müssen, von entscheidender Bedeutung ist.

Kosteneffizienz und Effizienz

Die Investition in fortschrittliche Werkzeuge ist eine strategische Entscheidung, die von langfristigen finanziellen Erträgen abhängt. Während die anfängliche Konstruktion einer Rotationsform umfangreich ist, sind die damit verbundenen betrieblichen Einsparungen für Großserien von entscheidender Bedeutung.

• Konsolidierte Maschinenzyklen: Der zweistufige Prozess erfordert nur einen einzigen Maschinenzyklus. Indem Sie die erste Form aus dem Weg drehen und die sekundäre Form um das Produkt herum einführen, verdoppeln Sie Ihre Produktionseffizienz, ohne dass eine zweite Spritzmaschine erforderlich ist.

• Drastische Arbeitsreduzierung: Da der gesamte Umspritzprozess in einem geschlossenen System automatisiert wird, sind deutlich weniger Mitarbeiter für die Verwaltung der Produktionsfläche erforderlich. Der Bedarf an manuellen Transfers und sekundären Montagelinien entfällt vollständig.

• Senkung der Fehlerquote: Manuelle Montage und Verklebung führen häufig zu menschlichem Versagen und inkonsistenter Verklebung. Die automatisierte molekulare Bindung sorgt für eine nahezu perfekte Ausbeute und reduziert die Kosten für Ausschussteile und Nacharbeit drastisch.

• Beschleunigte Markteinführung: Durch die Lieferung von mehr Artikeln pro Lauf mit einem optimierten, einstufigen Prozess können Sie enorme Mengenanforderungen schneller erfüllen und Ihre Lieferkette agil halten und auf Marktanforderungen reagieren.

Anwendungen und Anpassungsfähigkeit

Die Vielseitigkeit der Kombination unterschiedlicher Polymere eröffnet eine riesige Palette funktionaler und ästhetischer Möglichkeiten. Unsere Werkzeuglösungen sind für die anspruchsvollsten Branchen konzipiert, in denen Leistung und haptisches Erlebnis von größter Bedeutung sind.

• Automobilinnenräume und -abdichtungen: Perfekt für die Herstellung von Armaturenbretttasten mit Hintergrundbeleuchtung, die einen transparenten Kern und eine undurchsichtige Außenschicht erfordern, oder für starre Strukturclips mit integrierten weichen, vibrationsdämpfenden Wetterdichtungen.

• Ergonomische medizinische Geräte: Sehr gefragt für chirurgische Instrumente und therapeutische Teile, bei denen ein starrer, sterilisierbarer Kern mit einem weichen, rutschfesten thermoplastischen Elastomer für hervorragenden Halt und Komfort für den Chirurgen gepaart werden muss.

• Unterhaltungselektronik und Haushaltsgeräte: Weit verbreitet bei der Herstellung wasserdichter Gehäuse, stoßdämpfender Telefonhüllen und Haushaltsgerätekomponenten, die sowohl ein schlankes, hartes Äußeres als auch integrierte Soft-Touch-Tasten erfordern.

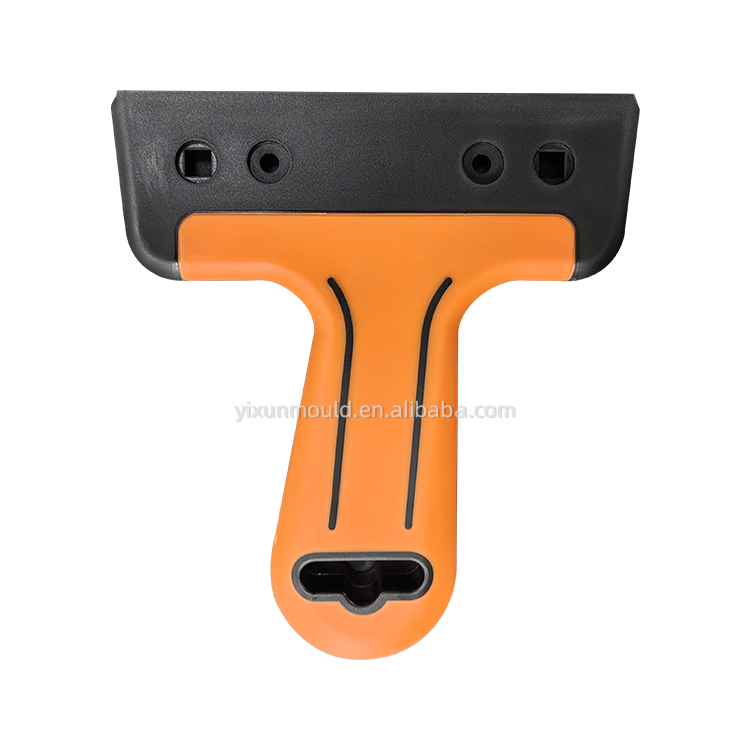

• Langlebige Konsumgüter: Von robusten Elektrowerkzeuggriffen, die Stöße absorbieren, bis hin zu farbenfrohen Spielzeugen mit mehreren Texturen – das Verfahren deckt nahezu alle Bereiche von Kunststoffartikeln ab, die eine doppelte Funktionalität erfordern.

Qualitätskontrolle und Validierung

Zuverlässigkeit wird nicht dem Zufall überlassen; Es wurde entwickelt und streng überprüft. Unsere umfassenden Qualitätssicherungsprotokolle garantieren, dass die Werkzeuge vom ersten Produktionslauf an einwandfrei funktionieren.

• Erweiterte Moldflow-Analyse: Bevor ein einzelnes Stück Stahl geschnitten wird, verwenden wir eine hochentwickelte Simulationssoftware, um den Schmelzfluss, die Abkühlgeschwindigkeit und den möglichen Verzug vorherzusagen und so sicherzustellen, dass die Angusssysteme und Angusspositionen perfekt optimiert sind.

• Strenge T1/T2-Tests: Jede Form durchläuft strenge physische Testphasen. Während dieser Versuche optimieren wir die Einspritzdrücke, Temperaturen und Rotationsgeschwindigkeiten, um die perfekten Prozessparameter für Ihre spezifischen Polymere einzustellen.

• Zerstörende Schältests: Um die Integrität der Multi-Material-Verbindung zu gewährleisten, werden Musterkomponenten intensiven mechanischen Belastungen und Schältests unterzogen, um sicherzustellen, dass die chemische Haftung die Industriestandards übertrifft.

• Umfassende Maßprüfung: Mithilfe fortschrittlicher Koordinatenmessgeräte (CMM) wird jedes kritische Maß der geformten Muster anhand der ursprünglichen CAD-Modelle überprüft, um eine absolute Konformität sicherzustellen, bevor das Werkzeug für den Versand freigegeben wird.

Warum sollten Sie sich für uns entscheiden?

Die Beschaffung komplexer Werkzeuge erfordert einen Partner mit nachgewiesenem technischem Verständnis und einem unerschütterlichen Engagement für Präzision. Als engagierter Hersteller fortschrittlicher Einspritzsysteme bieten wir mehr als nur bearbeiteten Stahl; Wir liefern umfassende Produktionslösungen.

• Jahrzehntelange Fachkompetenz: Unser Ingenieurteam verfügt über fundierte Kenntnisse in der Thermodynamik und Fluiddynamik des Multimaterial-Spritzgusses und stellt sicher, dass Ihr Projekt häufige Fallstricke wie thermische Zersetzung oder schlechte Bindung vermeidet.

• End-to-End-Fertigungsmöglichkeiten: Vom ersten 3D-Konzept in SolidWorks oder UG bis zum endgültigen Hochglanzpolieren und Texturieren wird jede Phase der Produktion im eigenen Haus abgewickelt, um eine absolute Qualitätskontrolle zu gewährleisten.

• Premium-Materialauswahl: Bei der Grundlage unserer Werkzeuge gehen wir keine Kompromisse ein. Durch die ausschließliche Verwendung hochwertiger Stähle wie SKD61 und HSS garantieren wir eine längere Werkzeuglebensdauer und konstante Leistung über Millionen von Zyklen.

• Engagierter technischer Support: Unsere Beziehung endet nicht mit der Lieferung. Wir bieten umfassende Parameterrichtlinien und fortlaufende technische Beratung, um sicherzustellen, dass Ihre Produktionslinien vom ersten Tag an mit höchster Effizienz laufen.

FAQs

Das Navigieren in der Komplexität des Multimaterial-Spritzgießens wirft oft technische Fragen auf. Im Folgenden gehen wir auf einige der kritischsten Fragen zu unseren Rotationseinspritzsystemen ein.

Was ist der grundlegende Unterschied zwischen Standard-2K-Umspritzung und zweifarbigem Spritzguss?

Das standardmäßige 2K-Umspritzen bringt häufig eine geringere Produktionseffizienz mit sich und erfordert möglicherweise den manuellen Transfer des Teils zwischen verschiedenen Maschinen oder Stationen. Beim Doppelfarben-Spritzguss mit einer hochspezialisierten Rotationsmaschine werden zwei unterschiedliche Kunststoffe innerhalb eines einzigen, kontinuierlichen Maschinenzyklus in dasselbe Bauteil eingespritzt, wodurch die Ausgabegeschwindigkeit und die Maßgenauigkeit drastisch verbessert werden.

Wie verhindert das Formdesign Schäden während der 180-Grad-Drehung?

Die Form ist mit symmetrischen Einsätzen und einem äußerst stabilen Drehmechanismus ausgestattet. Entscheidend ist, dass die Druckstangenplatte und die Auswerferstifte mit robusten Rückholfedern ausgestattet sind. Dadurch wird sichergestellt, dass alle beweglichen Auswurfkomponenten vollständig zurückgezogen und stabil gehalten werden und ein strategischer Abstand zu den Formhälften eingehalten wird, um Kollisionen während der schnellen 180-Grad-Drehung zu verhindern.

Wie ist die richtige Einspritzreihenfolge bei der Kombination von transparenten und opaken Kunststoffen?

Um eine optimale optische Klarheit zu erreichen und eine thermische Kontamination zu verhindern, muss immer zuerst das transparente Material eingespritzt werden. Anschließend wird als Sekundärschuss das dunklere oder undurchsichtige Material eingespritzt. Darüber hinaus gilt als allgemeine Regel der Thermodynamik in diesem Prozess, dass das Material, das die höhere Formtemperatur erfordert, immer der erste Schuss sein sollte.

Kann dieses Werkzeug sowohl Kalt- als auch Heißkanalsysteme aufnehmen?

Ja, unsere Formenarchitekturen sind in hohem Maße an Ihre spezifischen Produktionsanforderungen anpassbar. Abhängig von den verwendeten Polymeren, den erforderlichen Zykluszeiten und der geometrischen Komplexität des Bauteils können wir das Werkzeug entweder mit fortschrittlichen Heißkanalsystemen für minimalen Materialabfall oder mit Präzisions-Kaltkanalsystemen konstruieren.

Wie stellt man sicher, dass sich die beiden unterschiedlichen Kunststoffe ohne den Einsatz von Klebstoffen verbinden?

Wir erreichen eine starke Verbindung auf molekularer Ebene durch die sorgfältige Auswahl chemisch kompatibler Thermoplaste (z. B. einen starren PC-Kern mit einer weichen TPU-Umspritzung) und eine strenge Kontrolle der Schmelztemperaturen. Der erste Schuss erzeugt ein heißes Substrat, mit dem der sekundäre geschmolzene Kunststoff sofort verschmilzt, sodass kein sekundärer Klebstoffauftrag erforderlich ist und eine zukünftige Delaminierung verhindert wird.
