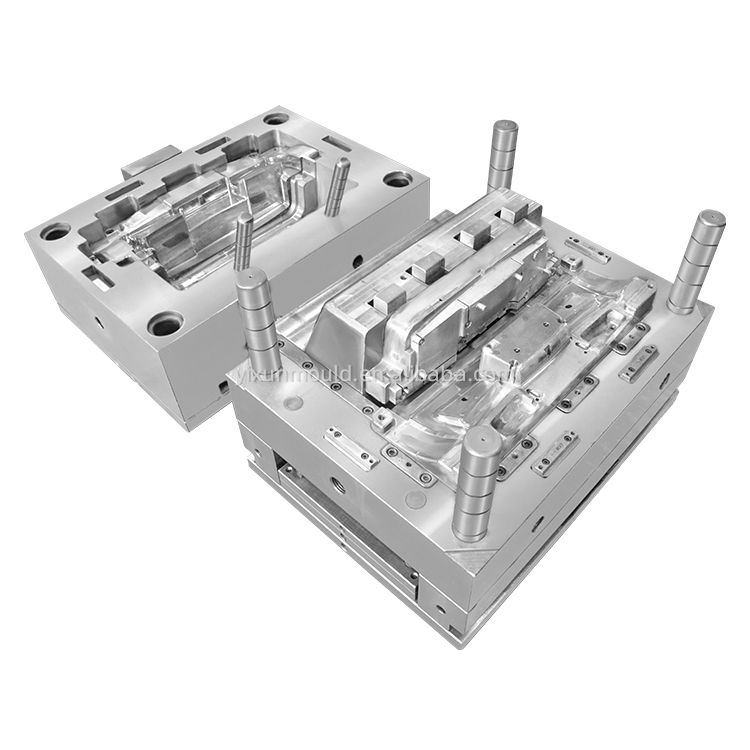

Zwei-Schuss-Formen sind mit rotierenden Kernen oder Indexierungsplatten ausgelegt, um eine sequentielle Injektion von zwei Materialien zu ermöglichen:
Rotationsform: Der Formkern dreht sich nach dem ersten Schuss um 180 °, um sich mit dem zweiten Hohlraum auszurichten.
Shuttle/Indexierungsform: Die Form oder die Platten bewegt sich linear, um den Teil für die zweite Injektion zu positionieren.
Erster Schuss (Basismaterial)
Das primäre Material (z. B. starre ABS oder PC) wird in den ersten Hohlraum injiziert.
Der teilweise geformte Teil kühlt ab, bleibt aber in der Form.
Schimmelpilzrekonfiguration
Die Form dreht sich oder verschiebt sich, um das Teil für den zweiten Schuss zu positionieren.
Zweiter Schuss (übermoldes Material)
Das sekundäre Material (z. B. weiche TPE oder ein anderes Kunststoff) wird injiziert, wodurch sich der erste Schuss verbindet.
Der letzte Teil wird nach dem Abkühlen ausgeworfen.
Bindungsstärke: Materialien müssen gut haftbar machen (z. B. PP+TPE, ABS+PC). Führen Sie Peel -Tests während des Prototyps durch.
Schmelztemperaturen: Die Schmelztemperatur des zweiten Materials sollte niedriger sein, um zu vermeiden, dass der erste Schuss eine Remeldung ist.
Schrumpfungsraten: Nicht übereinstimmende Schrumpfung kann zu Verzerrungen oder Delaminierung führen.
✔ Präzisionsausrichtung - kritisch, um Blitz oder Fehlausrichtung zu verhindern (Toleranz ≤ 0,02 mm).
✔ Läufer & Kühloptimierung - separate Läufer und Kühlkanäle für jedes Material.
✔ GATE -Platzierung - Stellen Sie sicher, dass eine ordnungsgemäße Strömung gewährleistet ist, um schwache Bindung oder Luftfallen zu vermeiden.
Injektionsparameter: Druck, Geschwindigkeit und Temperatur für jeden Schuss einstellen.
Kühlzeit: Für den ersten Schuss kann eine längere Kühlung erforderlich sein, um eine Verformung zu verhindern.
Klemmkraft: Muss höhere Drucke aufgrund mehrerer Injektionen standhalten.
| Problem | verursachen | Lösung |
|---|---|---|
| Schlechte materielle Bindung | Inkompatible Materialien/niedrige Temperatur | Verwenden Sie Klebstoffe oder Plasmabehandlung |
| Kurze Aufnahmen | Ungleichmäßiger Fluss oder unzureichender Druck | Optimieren Sie das Läufer -Design und die Injektionsgeschwindigkeit |
| Warping | Ungleichmäßige Kühlung/Schrumpfung | Passen Sie die Kühlzeit und die Materialauswahl an |
| Faktor | zwei-Schuss-Formteile | überlegt |
|---|---|---|
| Zykluszeit | ✅ Einzelzyklus schneller | ❌ Zwei getrennte Zyklen |
| Ausrüstungskosten | ❌ Benötigt spezialisierte Maschine | ✅ arbeitet mit Standardmaschinen zusammen |
| Präzision | ✅ Höhere Genauigkeit | ❌ Manuelle Handhabung Risiken Fehlausrichtung |
| Anwendungen | Produktion mit hoher Volumen (z. B. Automobile) | Niedriges bis mittleres Volumen (z. B. Prototypen) |
Unterhaltungselektronik: Soft-Touch-Griffe auf Rasierer oder Telefonkoffer.
Automobile: Dichtungen, Knöpfe und mehrfarbige Innenkomponenten.
Medizinische: Dual-Materials-Spritzeperson oder ergonomische Griffe.
Zwei-Schuss-Formteile verbessert die Funktionalität, Ästhetik und die Effizienz der Montage, erfordert jedoch eine sorgfältige Auswahl der Materialien, die Schimmelpilze und die Prozesskontrolle.
