Eine der ersten Fragen, mit denen Sie beim Entwurf einer Spritzgussform konfrontiert werden, lautet: „Wie viele Kavitäten sollte diese Form haben?“
Die Antwort ist nicht zufällig. Dabei handelt es sich um einen kalkulierten Kompromiss zwischen Produktionsvolumen, Anlagenkapazität, Formkosten und Teilequalität.
Und hier ist etwas, das viele Menschen verwirrt: Es gibt einen großen Unterschied zwischen einer Mehrfachform (identische Teile) und einer Familienform (verschiedene Teile in einer Form).
Lassen Sie mich alles für Sie aufschlüsseln.
Begriff | Was es bedeutet | Beispiel |
|---|---|---|
Form mit mehreren Kavitäten | Eine Form mit mehreren identischen Kavitäten, die gleichzeitig das gleiche Teil produziert | 4 identische Wasserflaschen pro Schuss |
Familienform (Co-Form) | Eine Form mit unterschiedlichen Hohlraumformen, die in einem Durchgang verwandte, aber unterschiedliche Teile herstellt | 1 Deckel + 1 Becherkörper pro Schuss |

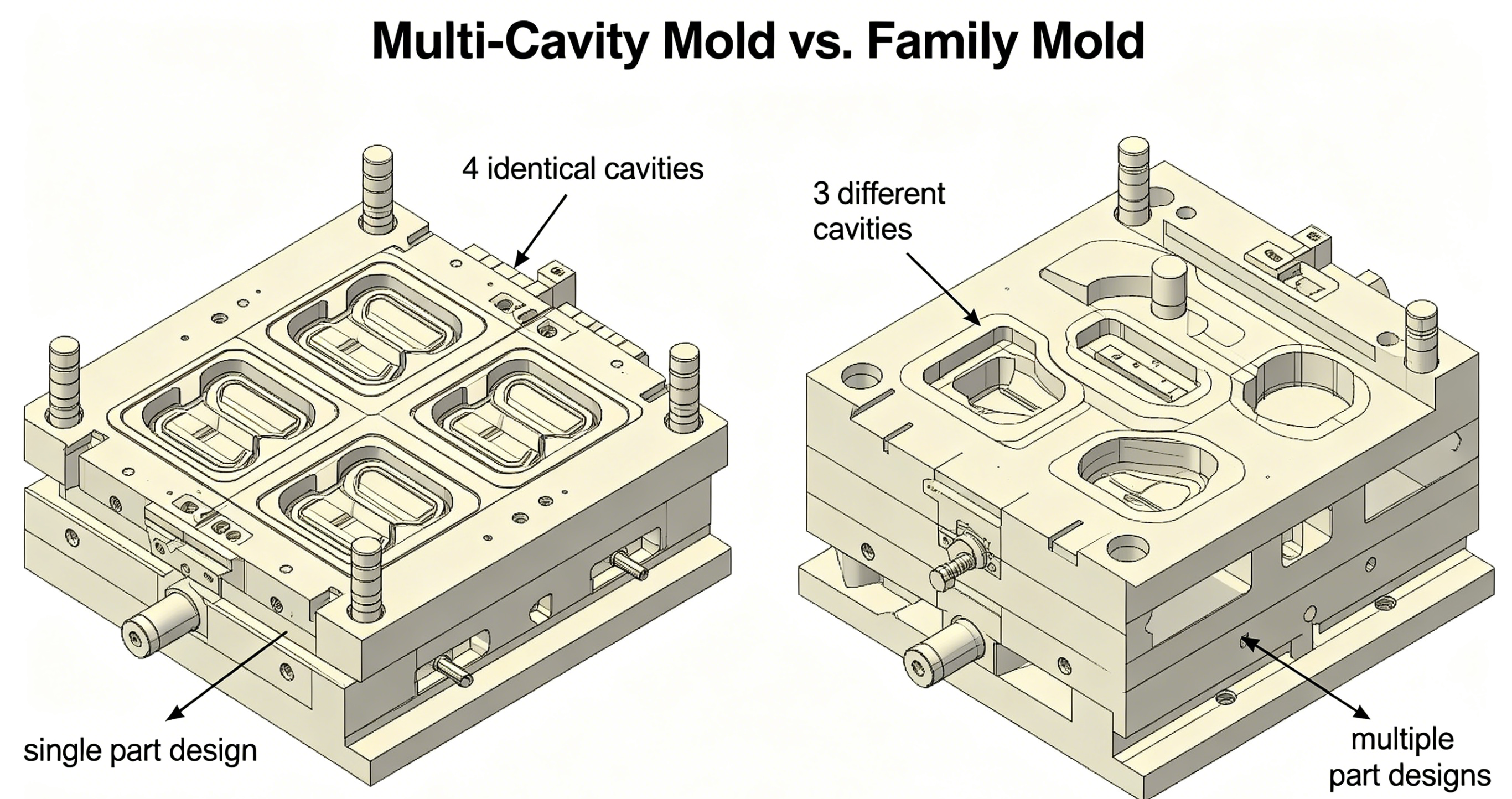

Der Hauptunterschied : Multi-Cavity bietet Ihnen mehr vom Gleichen. Family Mold bietet Ihnen ein komplettes Set.
Die Familienform-Herausforderung : Verschiedene Teile füllen sich unterschiedlich schnell. Der größere oder leichter fließende Hohlraum „stiehlt“ dem kleineren Material. Zu den Lösungen gehören Durchflusskontrollstifte oder kavitätsspezifische Heißkanaldüsen.
Die Wahl der richtigen Anzahl an Kavitäten ist kein Rätselraten. Sie müssen die Zahlen durch diese fünf Filter laufen lassen.
Beginnen Sie mit Ihrem Jahresbedarf. Wie viele Teile benötigen Sie pro Tag? Pro Schicht?
Jahresvolumen | Empfohlene Hohlräume |
|---|---|
< 50.000 | 1-2 Hohlräume |
50.000 - 250.000 | 2-4 Hohlräume |
250.000 - 1.000.000 | 4-8 Kavitäten |
> 1.000.000 | 8+ Kavitäten (oder mehrere Formen) |
Kurzformel : Erforderliche Kavitäten ≥ (Jahresbedarf × Zykluszeit in Sekunden) / (Verfügbare Stunden × 3600 × Maschineneffizienz)
Typischer Wirkungsgrad: 85–95 %
Jede Kavität benötigt Schließkraft, um die Form während des Einspritzens geschlossen zu halten.
Gesamtklemmkraft = Projizierte Fläche × Hohlraumdruck × Sicherheitsfaktor
Material | Typischer Hohlraumdruck |
|---|---|
PP, PE | 20-30 MPa |
ABS, PS | 30-40 MPa |
PC, Tritan™ | 40-70 MPa |
PA+GF (Nylon mit Glasfaser) | 50-80 MPa |
Die Regel : Die Gesamtklemmkraft darf die Nennleistung Ihrer Maschine nicht überschreiten.
Ihre Einspritzeinheit muss in der Lage sein, ausreichend Material für alle Kavitäten und das Angusssystem zu schmelzen.
Best Practice : Das Schussvolumen sollte 50–70 % der theoretischen Kapazität der Maschine betragen.
Schussgröße (% der Maschinenkapazität) | Problem |
|---|---|
< 30 % | Material verschlechtert sich durch lange Einwirkzeit |
30-50 % | Akzeptabel, nicht ideal |
50-70 % | Ideale Reichweite |
70-80 % | Nahe der Grenze akzeptabel |
> 80 % | Gefahr von Kurzschüssen |
Bei Formen mit großer Kavität (16, 32, 48 Kavitäten) wird die Fähigkeit der Schnecke, Material zu schmelzen, zum Engpass.
Die Maschine muss das Material schneller schmelzen, als die Form es verbrauchen kann.
Die Form muss physisch in Ihre Maschine passen. Das bedeutet: prüfen:
Maximale Formhöhe (Tageslichtöffnung)
Mindestformhöhe
Abstand der Verbindungsstangen
Plattenabmessungen
Faustregel für den Abstand : Lassen Sie zwischen den Hohlräumen für Kühlleitungen eine Wandstärke von mindestens dem 2- bis 3-fachen.
Layout | Am besten für | Vorteile | Nachteile |
|---|---|---|---|
Linear | 2-4 kleine Hohlräume | Einfache, kurze Läufer | Ungleichmäßige Füllung |
Symmetrisch | 2-4 Hohlräume | Gute Balance | Verschwendet etwas Platz |
Kreisförmig | 8-16 Kleinteile (Kappen, Anschlüsse) | Perfekte Fließbalance | Komplexer Heißkanal |
H-Muster | 4-8 mittlere Teile | Gute Raumnutzung | Erfordert eine Strömungsanalyse |
Verschachtelt | Familienformen | Produziert komplette Sets | Risiko eines Ungleichgewichts beim Füllen |
Hier ist die wirtschaftliche Realität bei der Wahl der Hohlraumanzahl:
Hohlräume | Schimmelpilze | Teilkosten | Maschinengröße | Risiko |
|---|---|---|---|---|
1 | Am niedrigsten | Höchste | Kleinste | Produktionsengpass |
2-4 | Niedrig | Medium | Standard | Niedrig |
8-16 | Hoch | Niedrig | Groß | Variation von Kavität zu Kavität |
32+ | Höchste | Am niedrigsten | Sehr groß | Ein Fehler stoppt alles |
Der Kompromiss : Mehr Kavitäten senken Ihre Stückkosten, erhöhen aber Ihre Vorabinvestition in die Form und das Risiko.
Eine typische Form macht 10–30 % der gesamten Werkzeugkosten eines Projekts aus.
Familienformen verdienen besondere Aufmerksamkeit, da es schwieriger ist, sie richtig zu machen.
Stellen Sie sich eine Form vor mit:
Hohlraum A: Großer Becherkörper (100 g)
Hohlraum B: Kleiner Deckel (20 g)
Der große Hohlraum bietet weniger Strömungswiderstand. Die Schmelze zieht es vor, dorthin zu gelangen und den kleinen Hohlraum kurz zu lassen.
Lösung | Wie es funktioniert | Kostenauswirkungen |
|---|---|---|
Durchflusskontrollstifte | Beschränken Sie den Fluss zur sich schnell füllenden Kavität | Niedrig |
Passen Sie die Größe des Läufers an | Machen Sie den Läufer bis zum kleinen Teil länger/dünner | Keine (nur Design) |
Einzelne Heißkanaldüsen | Steuern Sie jeden Hohlraum unabhängig | Hoch |
Schieberventile | Ordnen Sie die Füllreihenfolge an | Hoch |
Best Practice für Familienformen : Verwenden Sie vor dem Schneiden von Stahl eine Strömungssimulation (Moldflow). Die Befestigung am Bildschirm ist viel günstiger als an gehärtetem Stahl.
Problem | Was geschieht | Lösung |
|---|---|---|
Füllungsungleichgewicht | Hohlräume füllen sich unterschiedlich schnell → Dimensionsvariation | Optimieren Sie das Läuferlayout |
Druckabfall | Weit entfernte Hohlräume packen nicht richtig | Läuferlängen ausbalancieren |
Ungleichmäßige Kühlung | Verzug, längere Zykluszeiten | Entwerfen Sie ausgewogene Kühlkreisläufe |
Ein schlechter Hohlraum | Die gesamte Form wird zur Reparatur angehalten | Verwenden Sie austauschbare Einsätze |
Start │ ▼ 1. Erforderliche Kavitäten aus Jahresbedarf berechnen │ ▼ 2. Spannkraft prüfen ── Zu hoch? ──► Hohlräume reduzieren oder größere Maschine bekommen │ OK ▼ 3. Schusskapazität prüfen ── Zu niedrig/hoch? ──► Kavitäten oder Maschine anpassen │ OK ▼ 4. Plastifizierung prüfen (für hohe Kavitätenzahlen) │ OK ▼ 5. Formkosten im Vergleich zu Einsparungen pro Teil bewerten │ ▼ 6. Erfahrungsbasierte Richtlinien anwenden (siehe Tabelle unten) │ ▼ Endgültige KavitätenzahlTeiletyp | Typische Größe | Gemeinsame Hohlräume | Schimmelpilztyp |
|---|---|---|---|
Großes Gehäuse (Fernseher, Gerät) | >300 mm | 1 | Einzelner Hohlraum |
Mittlerer Teil (Wasserflasche, Lebensmittelbehälter) | 100-300 mm | 1-2 | Ein- oder zweifach |
Kleinteil (Zahnbürstengriff) | 50-100 mm | 4-8 | Symmetrisch oder kreisförmig |
Winziges Teil (Kappe, Stecker) | <50 mm | 16-48 | Runder Heißkanal |
Präzisionsgetriebe | <30 mm | 8-32 | Voller Heißkanal |
Montageset (Deckel + Korpus) | 50-200 mm | Familienform (2) | Verschachtelt |
Beginnen Sie konservativ . Hohe Kavitation führt zu:
Unterschiede in der Klarheit von Kavität zu Kavität
Spannungsunterschiede zwischen Hohlräumen
Druckabfall, der sich auf die Oberflächenbeschaffenheit auswirkt
Empfohlen : 1-2 Kavitäten für Teile in optischer Qualität; Maximal 4 Mulden für allgemeine transparente Waren.
Beginnen Sie mit einer Form mit 2–4 Kavitäten, wenn das Volumen unsicher ist. Sie können nach der Validierung jederzeit eine zweite Form mit hoher Kavität bauen. Dieser Ansatz:
Reduziert das Vorabrisiko
Ermöglicht Prozessoptimierung bei weniger Kavitäten
Gibt Ihnen eine Ersatzform
Verwenden Sie Strömungssimulation . Zeitraum. Das Problem der Unwucht ist real und Mutmaßungen führen zu kostspieligen Nacharbeiten.
Ihre Situation | Empfohlener Ansatz |
|---|---|
Geringes Volumen (<50.000/Jahr) | 1 Hohlraum |
Mittlere Lautstärke, einfacher Teil | 2-4 Hohlräume |
Großes Volumen, kleiner Teil | 8-16 Kavitäten |
Ultrahohes Volumen (Kappen, Anschlüsse) | 32+ Hohlräume |
Komplette Baugruppe (Deckel + Gehäuse) | Familienform mit Durchflusskontrolle |
Transparente/optische Teile | 1-2 Kavitäten (Qualität vor Quantität) |
Unsichere Nachfrage | Beginnen Sie klein (2-4), fügen Sie später eine Form mit hoher Kavität hinzu |
Es gibt keine einheitliche „richtige“ Anzahl an Kavitäten. Die beste Wahl gleicht aus:
Produktionsvolumen (wie viele Sie benötigen)
Maschinenfähigkeit (was Ihre Druckmaschine verarbeiten kann)
Teilequalität (insbesondere bei transparenten oder Präzisionsteilen)
Budget (Vorauskosten für die Form vs. laufende Teilekosten)
Bei kritischen Anwendungen – insbesondere bei hochwertigen Materialien wie Tritan – liefern konservative Kavitätenzahlen langfristig oft einen besseren Nutzen als die Maximierung der Leistung um jeden Preis.
