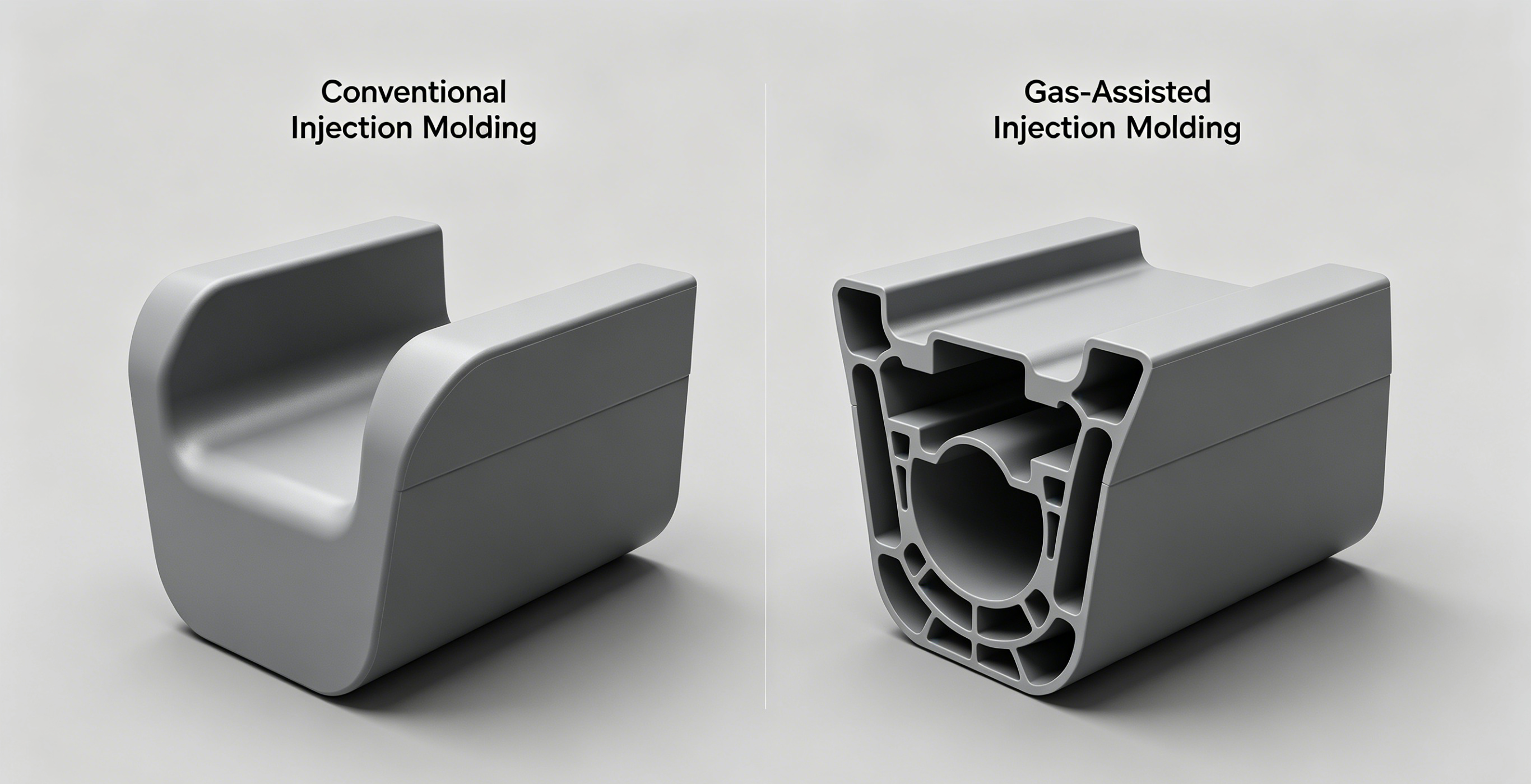

Sie wissen bereits, dass gasunterstütztes Spritzgießen (GAIM) Einfallstellen beseitigen und Gewicht reduzieren kann. Doch wie unterscheidet sich der eigentliche Prozess vom herkömmlichen Spritzgießen?
Wenn Sie einen normalen Formmaschinenbediener vor eine gasunterstützte Arbeit stellen würden, ohne es ihm zu sagen, würde er wahrscheinlich einen Haufen Schrott produzieren. Der Grund? Die Prozessschritte, Parameter und Maschineneinstellungen unterscheiden sich grundlegend.
Hier sind sechs entscheidende Unterschiede in der Art und Weise, wie die beiden Prozesse in der Werkstatt ablaufen.
Dies ist die grundlegendste Unterscheidung.
Konventionell | Gasunterstützt |
|---|---|
100 % Füllung – der Hohlraum ist vollständig mit Kunststoff gefüllt | 70–95 % Füllung – ein bewusster „Kurzschuss“ (Unterfüllung) |
Beim herkömmlichen Formen wird so lange geschossen, bis die Form gefüllt ist. Bei der Gasunterstützung lassen Sie absichtlich freien Raum – dieser Raum wird zum Gaskanal.
Toleranzherausforderung: Das Schussvolumen in GAIM muss auf ±0,5–1 % kontrolliert werden, da zu viel Kunststoff den Gasweg blockiert und zu wenig ungefüllte Bereiche hinterlässt.
Konventionell | Gasunterstützt |
|---|---|
Schraube hält Druck (Pack-/Haltephase) | Gas hält den Druck – die Schraube verdichtet nicht |
Beim herkömmlichen Formen wird die Einspritzschnecke verwendet, um beim Packen mehr Material in die Kavität zu drücken. GAIM injiziert Hochdruckstickstoff, nachdem die Schnecke stoppt. Das Gas drückt die Schmelze gegen die Hohlraumwände und erzeugt den hohlen Kern.
Gasdruckbereich: Typischerweise 10–30 MPa (1500–4500 psi), oft mit mehreren Druckstufen.
Konventionell | Gasunterstützt |
|---|---|
Lange Haltezeit des Schraubenantriebs (oft 30–50 % des Zyklus) | Kein Schraubenhalten – Gas ersetzt die gesamte Halte-/Verpackungsphase |
Hier spart GAIM erhebliche Zykluszeit. Das Gas fungiert als perfektes Druckübertragungsmedium und drückt gleichmäßig von innen nach außen.
Beim herkömmlichen Formen gibt es keine Gassteuerung. GAIM verfügt über eine Gasverzögerung – die Zeit zwischen Schraubeneinspritzung und Gaseinspritzung.
Zu kurz (0–0,1 Sek.): Gasfinger dringen durch die Schmelze und verursachen Durchblasen oder dünne Stellen.
Zu lang (>2 Sek.): Die Schmelzhaut gefriert und Gas kann nicht eindringen – es bildet sich kein Hohlkanal.
Typische Verzögerung: 0,2–1,5 Sekunden, abhängig von Wandstärke und Material.
Konventionell | Gasunterstützt |
|---|---|
Die Kühlung erfolgt durch die dickste Wand | Die Kühlung wird durch die effektive Wandstärke (Vollhaut + Hohlkern) bestimmt. |
Beispiel – ein 10 mm dicker Griff:
Konventionell: kühlt wie ein 10 mm starker Block → lange Abkühlzeit
GAIM: Der interne Gaskanal hinterlässt nur ~3–4 mm festen Kunststoff → 20–50 % kürzere Abkühlzeit
Konventionell | Gasunterstützt |
|---|---|
Kein Gas zum Entlüften – einfach die Form öffnen | Das Gas muss vor dem Öffnen der Form abgelassen (oder recycelt) werden. |
GAIM-Systeme verfügen über eine Gasfreisetzungsstufe , in der der interne Gasdruck auf nahezu Atmosphärendruck reduziert wird. Wenn Sie dies überspringen, kommt es beim Öffnen der Form zu einem gefährlichen Druckstoß und einem lauten Knall.
Einige fortschrittliche Systeme gewinnen den Stickstoff zur Wiederverwendung zurück.
Parameter | Konventionell | Gasunterstützt |
|---|---|---|
Hohlraumfüllung | 100 % | 70–95 % (Kurzschuss) |
Einspritzdruck | Hoch (100–150 MPa) | Mittel (60–100 MPa) |
Druck halten | Schraubengetrieben, lange Lebensdauer | Gasbetrieben, keine Schraubenbewegung |
Gasdruck | (keiner) | 10–30 MPa, mehrstufig |
Verzögerung der Gaseinspritzung | (keiner) | 0,2–1,5 Sekunden |
Abkühlzeit (10 mm Wand) | ~12 Sekunden | ~7 Sekunden |
Zykluszeit | Grundlinie | 20–40 % kürzer |
Teilegewicht | Solide | 20–50 % leichter |
Für das konventionelle Spritzgießen ist lediglich eine Standard-Spritzgießmaschine erforderlich.
Das gasunterstützte Formen erfordert:
Eine Standard-Spritzgießmaschine (kann dieselbe sein)
Gassteuereinheit (GCU) – erzeugt Hochdruckstickstoff und steuert Zeit-/Druckstufen
Stickstoffquelle – Membrangenerator (bevorzugt) oder Flaschengas
Modifizierte Form mit:
Gasstift(e) an dicken Stellen
Versiegelte Trennlinien (Gaslecks zerstören den Prozess)
Gasentlüftung/-austritt am Ende des Füllvorgangs
Präzise Regelung des Schussvolumens – typischerweise eine Schnecke mit geschlossener Hubregelung
Konventionelles Formen = einen Ballon vollständig mit Wasser füllen und dann zusammendrücken.
Gasunterstütztes Formen = etwas Wasser in den Ballon geben und dann Luft hineinblasen – die Luft drückt das Wasser an die Wände und erzeugt so eine hohle Mitte.
Das Verständnis der Prozessunterschiede hilft Ihnen:
Geben Sie den richtigen Prozess für dicke, einfallfreie Teile an → wählen Sie GAIM
Fehler beheben – Gasfingering vs. kurzer Schuss vs. Gasleck
Zitieren Sie realistisch : GAIM-Teile kosten weniger Material und Zykluszeit, erfordern aber Formänderungen und eine GCU
Design for Manufacturing – GAIM benötigt Gaskanäle, die in das CAD-Modell integriert sind
