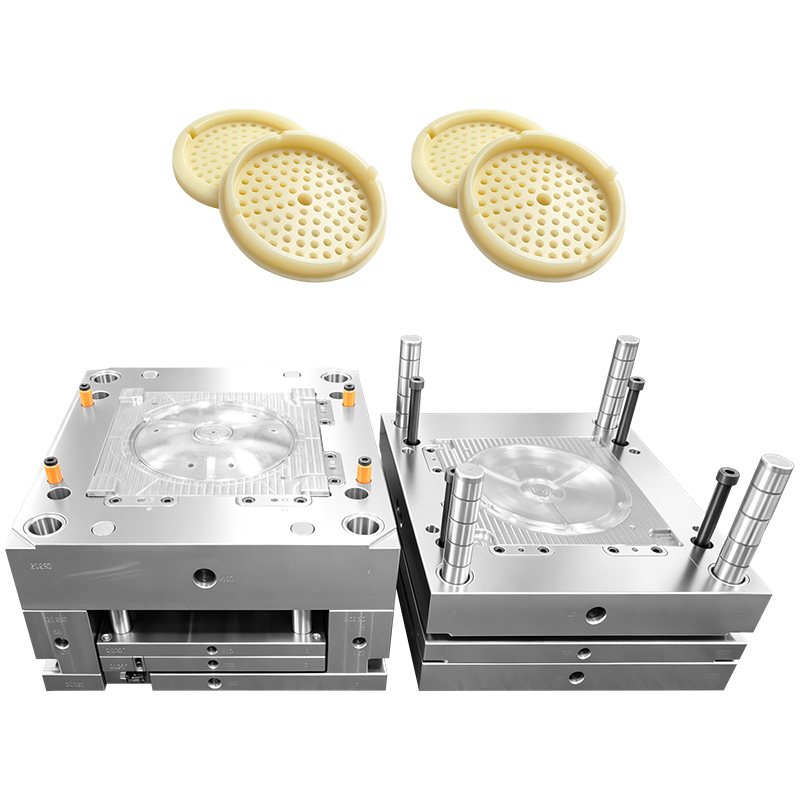

Die Kunststofffilterscheibe ist ein kleines, aber wichtiges Bauteil, das häufig in Küchengeräten, Industrieanlagen und alltäglichen Haushaltsprodukten zu finden ist. Was ihn auszeichnet, ist die dichte Anordnung winziger, gleichmäßig verteilter Löcher – jedes ein Wunderwerk der Präzisionstechnik. Heute erläutern wir, wie das Spritzgießen diese komplexen Filter zum Leben erweckt und welche Schlüsseltechniken die Massenproduktion ermöglichen.
Das Herzstück des Prozesses liegt in der Form selbst. Jedes winzige Loch in der Filterscheibe wird nicht nachträglich gebohrt, sondern direkt beim Formen durch Mikrokernstifte geformt . Diese hochpräzisen Stifte werden in den Formhohlraum eingeführt und erzeugen die Negativform der Löcher, während der Kunststoff um sie herum fließt.
Hochpräzise Bearbeitung : Kernstifte werden typischerweise aus gehärtetem Stahl hergestellt und mittels Drahterodieren oder Mikroerodieren bearbeitet, wobei Toleranzen von nur ±0,01 mm erreicht werden, um sicherzustellen, dass jedes Loch in Größe und Position einheitlich ist.
Modularer Aufbau : Die Stifte werden häufig als austauschbare Einsätze hergestellt. Wenn ein Stift abgenutzt ist, kann er ausgetauscht werden, ohne dass die gesamte Form erneuert werden muss, wodurch Wartungskosten und Ausfallzeiten reduziert werden.
Filterscheiben werden normalerweise aus starren Kunststoffen mit hoher Fließfähigkeit wie PP, ABS oder Nylon hergestellt , die ein Gleichgewicht zwischen Festigkeit und der Fähigkeit herstellen, komplexe, enge Passagen zu füllen.
Zu den wichtigsten Prozessanpassungen gehören:
Mehrpunkt-Anguss : Anstelle eines einzelnen Anschnitts verwenden Formen mehrere gleichmäßig verteilte Anschnitte, um die Schmelze gleichmäßig über die Scheibe zu verteilen, wodurch schwache Bindenähte vermieden werden und sichergestellt wird, dass jedes Loch vollständig gefüllt ist.
Ausgewogene Füllung : Das Formkanalsystem ist darauf ausgelegt, den Fließdruck auszugleichen, sodass die Schmelze nahezu gleichzeitig alle Kernstifte erreicht. Dadurch werden Teilfüllungen oder ungleichmäßige Lochgrößen vermieden.
Zwei der größten Hürden beim Formen von Filterscheiben sind Lufteinschlüsse und ein schwieriger Auswurf.
Wenn Kunststoff die Form füllt, wird Luft zwischen den Kernstiften eingeschlossen. Eine schlechte Entlüftung führt zu verbrannten Stellen, unvollständigen Löchern oder Oberflächenfehlern. Um dies zu beheben:
Entlüftungsnuten : Feine, flache Entlüftungsöffnungen (0,01–0,02 mm tief) werden in die Formtrennlinie eingefügt, um Luft entweichen zu lassen.
Kernstiftabstand : Kleine Lücken um die Kernstifte herum dienen auch als Entlüftungsöffnungen und stellen sicher, dass Luft herausgedrückt wird, bevor der Kunststoff erstarrt.
Der Kunststoff schrumpft beim Abkühlen leicht und umschließt die Kernstifte fest. Um Schäden zu vermeiden:
Auswerferplattensystem : Eine vollständige, gleichmäßige Auswerferplatte drückt die gesamte Disc gleichmäßig heraus und verhindert so ein Verziehen oder Reißen.
Formschrägen : Kernstifte haben eine leichte Verjüngung (1°–3°), um die Reibung zu reduzieren und ein sauberes Abgleiten des Filters zu ermöglichen.
Das Schöne an diesem Prozess ist die Wiederholbarkeit. Sobald die Form validiert ist, können an einem einzigen Tag Tausende identischer Filterscheiben hergestellt werden, jede mit perfekt ausgerichteten Löchern, glatten Kanten und gleichbleibender Leistung. Durch die eingeformten Löcher entfällt das Nachbohren, das langsam, teuer und anfällig für Grate oder Fehlausrichtungen wäre.
Von Küchenspülensieben bis hin zu industriellen Filtersystemen – spritzgegossene Filterscheiben beweisen, dass selbst die scheinbar einfachsten Teile auf ein ausgeklügeltes Formendesign und Prozesssteuerung angewiesen sind.
