Bei jeder von uns besprochenen Montagemethode handelt es sich nicht nur um eine Fertigungsentscheidung – sie beeinflusst direkt die Gestaltung der Spritzgussformen sowohl für die starren Endkappen als auch für die flexiblen Wellrohre. Die Form muss von Anfang an so gebaut sein, dass sie mit der von Ihnen gewählten Verbindungstechnik funktioniert, andernfalls kommt es zu Passungsproblemen, Montagefehlern oder sogar zum Ausschuss von Teilen.

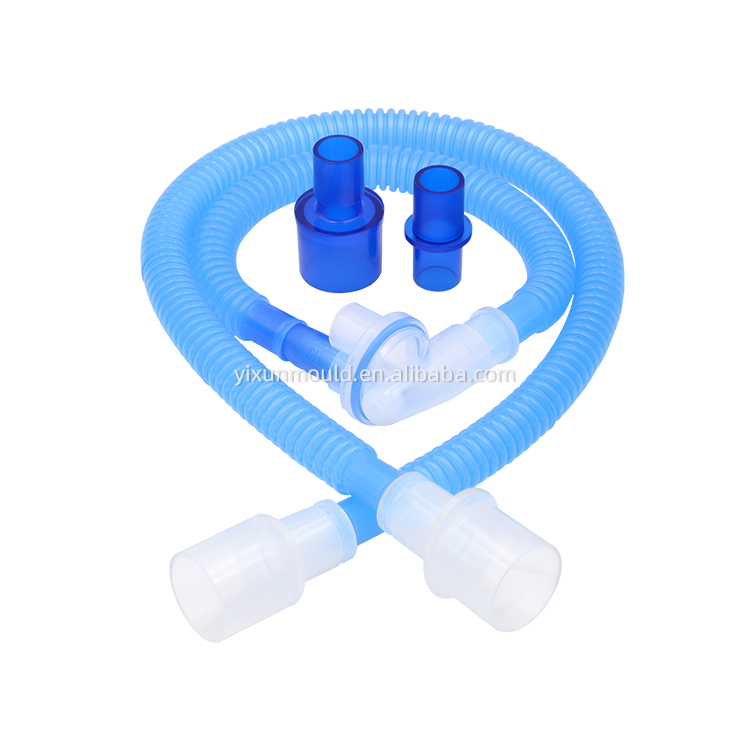

Lassen Sie uns den Zusammenhang zwischen jeder Montagemethode und ihren spezifischen Anforderungen an die Formkonstruktion am Beispiel Ihres medizinischen Beatmungsanschlusses aufschlüsseln.
Durch das Umspritzen entfallen sekundäre Montagearbeiten, es stellt jedoch höchste Anforderungen an die Formkonstruktion, da die Montage im Werkzeug selbst erfolgt.
Es sind zwei separate Formensätze erforderlich :
Erste Form (starre Endkappen) : Produziert die harten PP/PC-Kappen. Zu den entscheidenden Merkmalen der Form gehören:
Präzise gefertigte Positionierungsvorsprünge und Registrierungsmerkmale, um sicherzustellen, dass die Kappen beim Einsetzen in die zweite Form perfekt ausgerichtet sind.
Eine strukturierte oder gerändelte Oberfläche am Steckende der Kappe, um mechanische Verriegelungen mit dem umspritzten TPU/PE-Material zu schaffen (verhindert Herausziehen).
Ein Entformungswinkel und eine Wandstärke, die sowohl für das Spritzgießen als auch für das Umspritzen optimiert sind, um Einfallstellen oder Verformungen zu vermeiden.
Zweite Form (Wellrohr + Umspritzung) : Hierbei handelt es sich um eine Familienform, bei der vorgeformte Kappen als Einsätze eingesetzt werden und anschließend der flexible Schlauch um sie herum geformt wird. Wichtige Formenanforderungen:
Kernstifte und Wellensegmente : Der Faltenbalg im Ziehharmonika-Stil erfordert eine mehrteilige Form mit zusammenklappbaren Kernen oder Seitenteilen, um die komplexen Hinterschneidungen der Wellen freizugeben.
Einlegevorrichtungen : Maßgeschneiderte Taschen in der Form, um die starren Kappen sicher zu halten und Bewegungen während des Einspritzens zu verhindern.
Hochpräzise Ausrichtung : Selbst eine Fehlausrichtung von 0,1 mm führt zu Überspritzung, schlechter Klebefestigkeit oder einer undichten Dichtung.
Materialspezifische Kühlung : Die Form muss sowohl für das Hartharz bei hoher Temperatur als auch für das flexible Harz bei niedriger Temperatur ausgelegt sein, um Verformungen oder Materialverschlechterungen zu vermeiden.
Ihre Formen sind so konzipiert, dass sie das Teil für Sie „zusammenbauen“. Es gibt keinen Spielraum für Formvariationen – alle Toleranzen, Texturen und Ausrichtungsmerkmale sind in das Werkzeug integriert.
Beim Schweißen müssen die Teile mit spezifischen Verbindungsgeometrien geformt werden, die als „Schweißpunkte“ dienen. Die Form muss diese Merkmale mit engen Toleranzen erzeugen, da der Schweißprozess auf sie zur Energieübertragung und hermetischen Abdichtung angewiesen ist.
Schweißnahtgeometrie (kritisches Formmerkmal) :
Das Verbindungsende sowohl der Kappe als auch des Wellrohrs muss über spezifische Energierichtungs- oder Scherverbindungsmerkmale verfügen, die direkt in den Kunststoff eingegossen sind:
Energiedirektor : Eine kleine, dreieckige erhabene Rippe an einem Teil (normalerweise der Innennut der Kappe), die beim Schweißen Ultraschallenergie konzentriert. Die Form muss diese scharfe, präzise Rippe ohne Grate oder Rundungen bearbeiten.
Scherverbindung : Eine stufenförmige Schnittstelle, die die Teile zusammenführt und ein gleichmäßiges Schmelzen gewährleistet. Die Form muss eine strenge Maßkontrolle der Passflächen gewährleisten, um Lücken zu vermeiden.
Ausrichtungsfunktionen :
Die Form muss Ausrichtungsstifte/-leisten an der Kappe erzeugen, die in die entsprechenden Aussparungen am Rohr passen, um sicherzustellen, dass die Teile vor dem Schweißen perfekt konzentrisch sind. Falsch ausgerichtete Teile führen zu schwachen Schweißnähten und Undichtigkeiten.
Konsistenz der Wandstärke :
Die zusammenpassenden Wände beider Teile müssen gleichmäßig sein und innerhalb des schweißbaren Dickenbereichs des Materials liegen (normalerweise 1–3 mm). Das Kühlsystem der Form muss optimiert werden, um eine ungleichmäßige Schrumpfung zu verhindern, die dazu führen würde, dass die Teile nicht richtig sitzen.
Die Form muss die Teile für das Schweißen „vorbereiten“. Jede Schweißnahtfunktion ist in das Werkzeug integriert, sodass die Teile ohne Nachbearbeitung fertig zum Fügen sind.
Bei mechanischen Verbindungen entsteht in der Form der gesamte Verriegelungsmechanismus. Es gibt keinen zweiten Montageschritt – lediglich das Zusammenpressen der Teile. Die Form muss Merkmale aufweisen, die sowohl einfach zu montieren als auch stark genug sind, um verschlossen zu bleiben.
Einrastbare Hinterschneidungen und Widerhaken :
Die Form muss zusammenklappbare Kerne oder Seitenteile enthalten, um die inneren Verriegelungsnuten in der Kappe und die äußeren Widerhaken/Rippen am Ende des Wellrohrs herzustellen. Hierbei handelt es sich um Hinterschneidungen, die mit einer einfachen Zweiplattenform nicht gelöst werden können.
Flexibilitätsoptimierung :
Die Form muss den Verriegelungshaken des Rohrs mit einer ausreichend dünnen Wand erzeugen, um sich beim Zusammenbau zu biegen, aber dick genug, um verriegelt zu bleiben. Der Entformungswinkel und die Wandstärke müssen in der Form sorgfältig abgestimmt werden, um Spannungsrisse zu vermeiden.
Dichtungsmerkmale (bei Verwendung von O-Ringen) :
Wenn das Design einen Silikon-O-Ring zur hermetischen Abdichtung beinhaltet, muss die Form eine präzise O-Ring-Nut in der Kappe erzeugen. Die Nutabmessungen (Breite, Tiefe, Radius) müssen innerhalb enger Toleranzen gehalten werden, um sicherzustellen, dass der O-Ring beim Verriegeln der Teile richtig komprimiert wird.
Die Form ist das Montagewerkzeug. Die Teile sind so konzipiert, dass sie sich selbst zusammenbauen, daher muss jede Verriegelungsfunktion perfekt in der Form geformt sein, um einen sicheren Sitz zu gewährleisten.
Die Klebeverbindung stellt die geringsten Anforderungen an die Formkonstruktion, es sind jedoch dennoch wichtige Merkmale zu berücksichtigen.
Beschaffenheit der Klebeoberfläche :
Die Form kann strukturiert sein, um eine leicht raue Oberfläche an den Verbindungsenden von Kappe und Röhrchen zu erzeugen und so die Haftung des Klebers zu verbessern. Die Textur muss über alle Teile hinweg einheitlich sein, um eine gleichmäßige Verbundfestigkeit zu gewährleisten.
Passungstoleranz :
Die Form muss die Passflächen mit einer kontrollierten Presspassung (0,05–0,1 mm) herstellen, um sicherzustellen, dass der Klebstoff während der Montage in eine dünne, gleichmäßige Schicht gepresst wird. Zu locker und die Bindung wird schwach; zu fest und überschüssiger Kleber wird herausgedrückt, wodurch Grate entstehen.
Keine Hinterschneidungen oder Merkmale, die Luft einschließen würden :
Die Form sollte scharfe Ecken oder tiefe Vertiefungen auf den Passflächen vermeiden, da sich beim Zusammenbau Luftblasen einschließen und Schwachstellen in der Verbindung entstehen können.
Die Rolle der Form beschränkt sich darauf, eine saubere, gleichmäßige Oberfläche zu schaffen, auf der der Klebstoff arbeiten kann. Es sind keine speziellen Verbindungsmerkmale erforderlich, was es zur flexibelsten Option für die Prototypenherstellung oder die Produktion kleiner Stückzahlen macht.
Montagemethode | Formtyp erforderlich | Kritische Formmerkmale | Toleranzforderungen |
|---|---|---|---|
Umspritzen (Insert Moulding) | Mehrkavitäten-Familienform mit Einsatzvorrichtungen | Positionierungsvorsprünge, strukturierte umspritzte Oberflächen, zusammenklappbare Riffelkerne | Extrem dicht (±0,02 mm) |
Ultraschallschweißen | Standard-Zweiplattenformen | Energierichtungsgeber, Ausrichtungsstifte, Scherverbindungsgeometrie | Eng (±0,05 mm) |
Schnappverschluss | Form mit seitlichen Aktionen/zusammenklappbaren Kernen | Hinterschnittene Verriegelungsnuten, flexible Widerhaken, O-Ring-Nuten | Mäßig bis eng (±0,05–0,1 mm) |
Kleben | Einfache Zwei-Platten-Formen | Strukturierte Klebeflächen, kontrollierte Passungstoleranzen | Mäßig (±0,1 mm) |
Die Form ist die Grundlage jeder Montagemethode. Für Ihren medizinischen Steckverbinder muss die Wahl des Montageverfahrens getroffen werden, bevor Sie mit der Gestaltung der Formen beginnen, da jedes Merkmal – von der Innennut der Kappe bis zum Endprofil des Rohrs – davon abhängt, wie die Teile verbunden werden.
