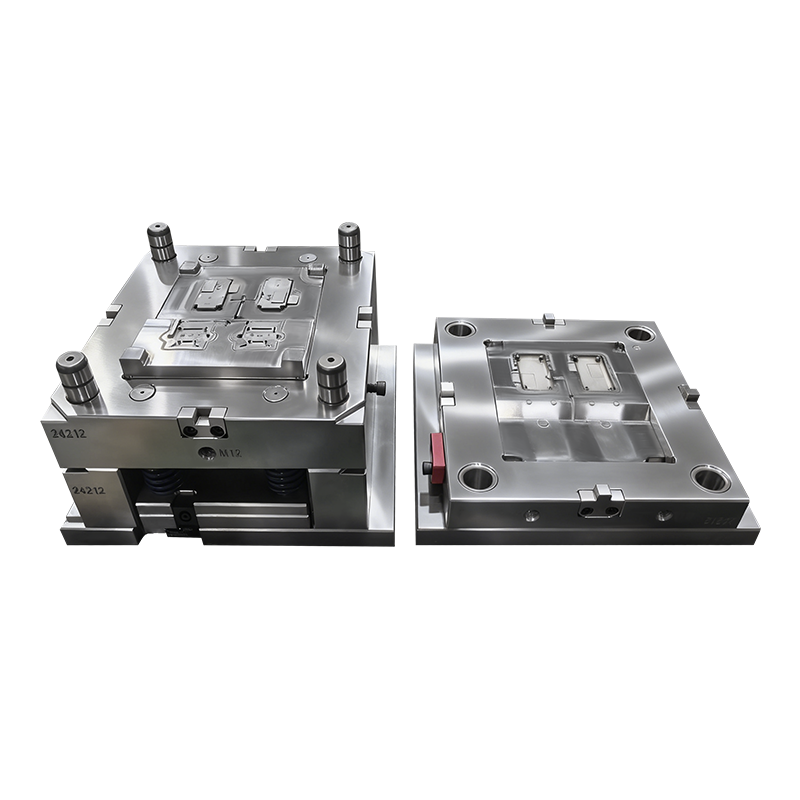

Wichtige Qualitätskontrollpunkte Mehrere Typ 2+1+1 Hohlraumform Stahl 738H HRC35-40 Haushalts-Kunststoffschalenform

Wenn es um kostengünstiges, hocheffizientes kundenspezifisches Spritzgießen für aufeinander abgestimmte Komponentensätze geht, entscheiden das Design des Formlayouts und die Materialauswahl über die zentrale Wettbewerbsfähigkeit Ihrer Kunststoffteile. Heute analysieren wir ein ausgereiftes Formprojekt aus drei aufeinander abgestimmten Kunststoffgehäuseteilen und behandeln Materialspezifikationen, Formhohlraumanordnung, Angusslösung, Produktionsvorteile und anwendbare Branchenszenarien.

1. Materialauswahl: Chimei PA-757F ABS in FDA-Qualität

Die gesamte Teilefamilie verwendet Polylac PA-757F ABS von Chi Mei, ein klassisches, für den Kontakt mit Lebensmitteln geeignetes ABS-Harz mit vollständiger FDA-Zertifizierung, das für das fertige Produkt durchgehend schwarz getönt ist.

• Die hervorragende Fließfähigkeit der Schmelze ermöglicht ein reibungsloses Füllen dünnwandiger Schalenstrukturen und minimiert Bindenähte und unvollständige Füllfehler beim Einspritzen.

• Ausgewogene Steifigkeit und Schlagfestigkeit: Das fertige Gehäuse widersteht Biegeverformungen und kleineren Fallrissen und ist für einen Betriebstemperaturbereich von -20℃ bis 80℃ geeignet, um sich an tägliche Änderungen der Umgebungstemperatur anzupassen.

• Stabile Formschrumpfung von 0,5 % bis 0,7 %, was eine hervorragende Maßhaltigkeit bei der Massenproduktion garantiert.

• Große Anpassungsfähigkeit für die Nachbearbeitung, einschließlich Lasermarkierung, UV-Beschichtung, Heißprägen und Siebdruck, unterstützt individuelle Logos und Oberflächendekorationen nach Kundenwunsch.

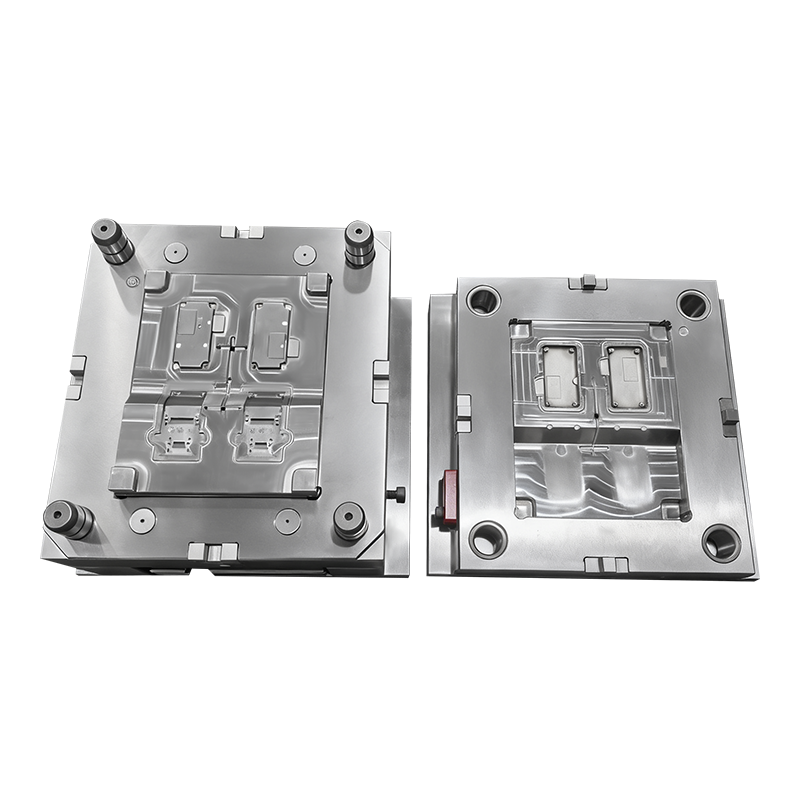

2. Intelligentes Formlayout: 2+1+1 Co-Mold-Design mit vier Kavitäten

Anstatt drei einzelne Formen für die Teilecodes 108075, 108076 und 108077 separat herzustellen, verwenden wir eine 2+1+1 gemeinsame Formstruktur mit mehreren Kavitäten :

• 2 Kavitäten produzieren Bauteil 108075

• 1 Kavität ergibt Bauteil 108076

• 1 Kavität ergibt Bauteil 108077

In einem einzigen Einspritzzyklus gibt die Form einen komplett aufeinander abgestimmten Satz an Zubehörteilen für die Montage aus.

Hauptvorteile dieses Layouts

1. Reduzieren Sie die Vorlaufkosten für die Formenentwicklung drastisch: Eine Form ersetzt drei unabhängige Werkzeugsätze.

2. Eliminieren Sie den häufigen Werkzeugwechsel an Spritzgussmaschinen und reduzieren Sie Ausfallzeiten bei der Einrichtung und Arbeitsverschwendung bei wiederkehrenden Kleinserienaufträgen.

3. Vereinfachen Sie die Lager- und Auftragsverwaltung, da fertige Teile in passenden Proportionen direkt aus der Produktion stammen.

Bei diesen drei Elementen handelt es sich um Strukturgehäuse, die aus Klapphalterungen, oberen Abdeckungen und unteren Sockeln bestehen und mit integrierten Schnappverschlüssen und Schraubvorsprüngen ausgestattet sind. Bei der Montage wird kein Kleber benötigt; Benutzer können das gesamte Set mit Klammern und Schrauben zusammenstecken, um die Demontage und Wartung zu erleichtern, wobei Anschlagrippen für enge Montagespalte und grundlegende Staubdichtigkeit vorgesehen sind.

3. Angusslösung: Großer versenkter Angusskanal für den Tunnel

Als Beschickungsmethode für diese Zwei-Platten-Form verwenden wir den großen eingetauchten Angusskanal (U-Boot-Anguss), der eine äußerst praktische Lösung für kosmetische Außengehäuse aus Kunststoff darstellt.

Vorteile

✅ Versteckte Angussposition an der Innenkante der Teile, ohne offensichtliche Anschnittrückstände auf der sichtbaren Außenfläche, kein zusätzliches Polieren oder Zuschneiden für optische Anforderungen erforderlich. ✅ Automatischer Anschnittbruch beim Formauswurf. Es kann mit automatischen Läuferschneidegeräten in Produktionslinien verbunden werden, um manuelle Endbearbeitungsvorgänge zu reduzieren und den gesamten Produktionszyklus zu verkürzen. ✅ Die große Angussform mit zwei Platten hat im Vergleich zu punktgenauen Angussformen mit drei Platten eine einfachere Struktur, geringere Bearbeitungsschwierigkeiten und eine bequemere spätere Wartung, wodurch die langfristigen Kosten für die Formreparatur erheblich gesenkt werden.

Hinweise zur Produktion

Der standardmäßige Tauchanschnittdurchmesser wird auf 0,8 bis 1,2 mm eingestellt. Vor dem Formen ist eine strikte Trocknung des Rohmaterials erforderlich, um eine Verstopfung des kalten Materials im engen Anschnittkanal zu vermeiden. Bei ultradünnen Wandbereichen in der Nähe des Angusses ist eine Parameteroptimierung erforderlich, um eine Weißfärbung oder Rissbildung des Produkts durch die Auswurfzugkraft zu verhindern.

4. Anwendung und Massenproduktionswert

Diese Serie von gemeinsam geformten FDA-ABS-Gehäusen wird in zahlreichen Bereichen eingesetzt:

• Gehäuse für Lebensmittelkontaktgeräte und tragbare Aufbewahrungsbehälter für Geschirr

• Außengehäuse für kleine Präzisionsinstrumente und Messgeräte

• Strukturteile für Produkte für den täglichen Bedarf von Müttern und Säuglingen

• Schutzhüllen für Mini-Smart-Elektrogeräte und Küchenkleingeräte

Für grenzüberschreitende E-Commerce-Verkäufer, Marken-OEM-Käufer und Gerätehersteller eignet sich dieser Co-Mold-Spritzgussmodus perfekt für kundenspezifische Bestellungen kleiner bis mittlerer Chargen. Es sorgt für ein ausgewogenes Verhältnis von Werkzeuginvestitionen, Produktionseffizienz und Qualität der fertigen Teile, und das lebensmittelechte Material erweitert die Produktanwendungsgrenzen auf Konsumgüter, die direkten Lebensmittelkontakt erfordern.

Letzter Imbiss

Maßgeschneidertes Spritzgießen ist nie eine Einheitsdienstleistung, die für alle passt. Indem wir das Hohlraumlayout, das Angusssystem und die Harzqualität entsprechend der Montagelogik und der Nutzungsumgebung der Zielprodukte anpassen, können wir einen Formplan erstellen, der den wirtschaftlichen Nutzen maximiert und gleichzeitig eine stabile Produktqualität gewährleistet. Wenn Sie über einen Satz aufeinander abgestimmter Kunststoffkomponenten verfügen, für die eine Gussformentwicklung erforderlich ist, ist die 2+1+1 Multi-Cavity-Co-Mold-Lösung auf jeden Fall eine lohnenswerte Option.
