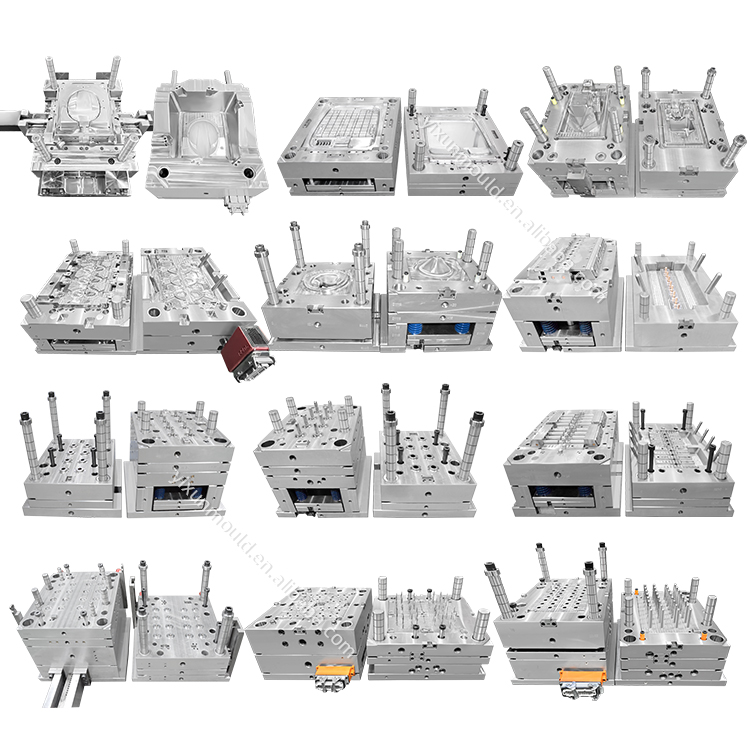

Bei der Großserienfertigung stellt der Teileverzug ein ernstes wirtschaftliches Risiko dar. Dies führt direkt zu Montagefehlern, inakzeptablen Ausschussraten und einer Beeinträchtigung der strukturellen Integrität. Wir wissen, dass Verzug grundsätzlich ein Problem des Wärme- und Druckmanagements ist. Ungleichmäßige Kühlung und unterschiedliche Schrumpfung führen dazu, dass diese großen Komponenten völlig aus der Toleranz geraten. Die Minderung dieser spezifischen Risiken erfordert präzise Vorabinvestitionen in die Werkzeugarchitektur. Die billigste Gussform bringt oft die höchsten Kosten pro Teil, weil es ihr an inhärenter Dimensionsstabilität mangelt. Eine vorhersehbare Fertigung erfordert höchste Präzision in der Konstruktionsphase. Sie können nicht einfach die Maschineneinstellungen anpassen, um ein schlecht konstruiertes Werkzeug zu reparieren. Stattdessen müssen Sie die Stabilität direkt in den Stahl einbauen. In diesem Artikel erfahren Sie genau, wie bestimmte Werkzeugfunktionen Verzug verhindern. Wir werden uns mit fortschrittlichem Wärmemanagement, strategischer Gate-Positionierung und materialspezifischen Designs befassen. Sie erfahren, wie Sie Partner richtig bewerten und Ihre Produktionslinien vor kostspieligen Maßfehlern schützen.
Die Kühlung bestimmt die Stabilität: Ein fortschrittliches Wärmemanagement, wie beispielsweise konforme Kühlkanäle, ist der wichtigste Schutz gegen unterschiedliche Schrumpfung großer Teile.
Der Druck muss gleichmäßig sein: Strategische Angussplatzierung und Heißkanalsysteme sorgen für einen gleichmäßigen Packungsdruck und reduzieren so die Formspannung.
Das Materialverhalten ist wichtig: Formenkonstruktionen müssen individuell für das jeweilige Harz kalibriert werden, da amorphe und teilkristalline Polymere unterschiedlich schrumpfen.
Werkzeug-ROI: Die Bewertung eines Formenbauers anhand seiner strukturellen Designfähigkeiten und Simulationsgenauigkeit verhindert kostspielige Werkzeugmodifikationen nach der Produktion.
Sie müssen Verzug als einen kritischen Fehler in den Funktionstoleranzen definieren und nicht als bloßen optischen Mangel. Wenn sich große Teile verziehen, können sie bei der nachfolgenden Montage nicht richtig zusammengefügt werden. Diese grundlegende Fehlausrichtung führt zu unmittelbaren Engpässen in der Produktionslinie. Beim industriellen Kunststoffspritzguss beeinträchtigen verzogene Komponenten die strukturelle Integrität des Endprodukts. Ein verformtes Chassis oder Gehäuse kann die interne Elektronik nicht sicher schützen oder mechanische Lasten tragen.
Die finanziellen Auswirkungen wirken sich schnell auf Ihren gesamten Betrieb aus. Produktionsteams versuchen oft, Verzug durch drastische Verlängerung der Zykluszeiten zu beheben. Sie belassen das Teil länger in der Form, um die Kette abzukühlen. Diese verlängerten Zyklen zerstören Ihre Gewinnspannen und schränken die Produktionskapazität ein. Darüber hinaus erfordern verzogene Teile häufig eine kostspielige Befestigung nach dem Formen. Bediener müssen warme Teile während des Abkühlens manuell in physische Vorrichtungen einspannen. Dieser manuelle Eingriff ruiniert die Produktionseffizienz und erhöht die Arbeitskosten.
Ein wirklich erfolgreiches Werkzeugprojekt vereint Maßvorhersehbarkeit mit optimierten Zykluszeiten. Sie erreichen eine vorhersehbare Stückökonomie, wenn das Werkzeug bei hohen Geschwindigkeiten flache, stabile Teile produziert. Diese Stabilität gewährleistet eine langfristige Skalierbarkeit der Produktion. Durch eine ordnungsgemäße Vorabentwicklung werden diese versteckten Nachteile bei der Herstellung vollständig beseitigt.
Bei großen Flächen ist eine Mehrpunktanspritzung zwingend erforderlich. Wir verlassen uns stark auf Nadelverschlussventile, um die gesamte Fließlänge des geschmolzenen Polymers zu reduzieren. Kürzere Fließlängen minimieren interne Druckverluste im Hohlraum. Diese Strategie sorgt für einen gleichmäßigen Packdruck von der Mitte des Teils bis zu den Rändern. Die Anschnittpositionierung bestimmt auch direkt die Faserorientierung in Verbundharzen. Durch die strategische Platzierung wird die mechanische Restbelastung minimiert. Sie verhindern ein ungleichmäßiges Schrumpfen während der Abkühlphase, indem Sie genau steuern, wie der Kunststoff den Raum ausfüllt.
Zu geringe Auswurfkräfte führen zu massiven mechanischen Belastungen. Die Teile bleiben während des Auswurfvorgangs warm und sehr formbar. Standardmäßige kleine Auswerferstifte stanzen direkt in den weichen Kunststoff. Sie verzerren die Geometrie und verursachen örtlich starke Verwerfungen. Um diese physikalische Verformung zu verhindern, sind hochoptimierte Auswurfsysteme erforderlich. Wir empfehlen die Verwendung größerer Auswerferstifte, vollständiger Abstreifplatten und synchronisierter Auswurfmechanismen. Diese Systeme drücken das Teil perfekt gleichmäßig aus. Sie verteilen die mechanische Kraft auf eine viel größere Oberfläche.
Große Formen erfordern eine außergewöhnliche strukturelle Steifigkeit. Hohe Einspritzdrücke führen leicht zu einer seitlichen Kernverschiebung. Die Kernverschiebung führt zu ungleichmäßigen Wandstärken im gesamten fertigen Teil. Unebene Wände kühlen sehr unterschiedlich schnell ab und verziehen sich zwangsläufig. Robuste Führungsstifte und hochbelastbare Verriegelungsmechanismen verhindern diese gefährliche seitliche Bewegung. Konische Verriegelungen halten den Kern und die Kavität unter enormer Spannkraft perfekt ausgerichtet. Sie stellen eine verborgene, aber wichtige Verteidigung gegen Dimensionsinstabilität dar.
Herkömmliche Kühlmethoden basieren auf gerade gebohrten Wasserleitungen. Diese Standardlinien haben große Schwierigkeiten, komplexe Geometrien gleichmäßig zu kühlen. Sie können tiefe Kerne, hohe Rippen oder komplizierte innere Merkmale physisch nicht erreichen. Die daraus resultierende ungleichmäßige Wärmeabfuhr verursacht eine unterschiedliche Schrumpfung des Bauteils. Unterschiedliche Schrumpfung führt direkt zu starkem Verzug. Wenn eine Seite des Teils schneller abkühlt als die andere, kann keine Maßhaltigkeit erreicht werden.
Die konforme Lösung löst genau dieses thermische Problem. Ingenieure nutzen 3D-gedruckte Metallformeinsätze, die durch direktes Metall-Laser-Sintern (DMLS) hergestellt werden. Diese Spezialeinsätze verfügen über interne konforme Kühlkanäle. Die Kanäle folgen genau der geometrischen Kontur Ihres spezifischen Teils. Sie umschließen tiefe Kerne und navigieren komplexe Kurven. Das Wasser fließt gleichmäßig in gleichem Abstand von der Formoberfläche.
Es besteht ein direkter Zusammenhang zwischen gleichmäßiger Wärmeentnahme und verringertem Verzug. Wenn Sie die thermische Dynamik kontrollieren, gehen Sie deutlich geringere Dimensionsrisiken ein. Diese fortschrittliche Kühlstrategie führt auch zu wesentlich schnelleren Zykluszeiten. Das Werkzeug leitet die Wärme schnell und gleichmäßig ab, sodass Sie das Teil schneller auswerfen können, ohne dass das Risiko einer Verformung besteht.
Für dicke und anspruchsvolle Geometrien Diese Technologie bietet einen äußerst effektiven Ansatz für große Griffe, Geräteabdeckungen und dicke Strukturplatten. Bei dicken Querschnitten hat das Standard-Spritzgießen Probleme, da der innere Kern sehr langsam abkühlt. Durch diese langsame Abkühlung wird die Außenhaut nach innen gezogen, wodurch Einfallstellen und starke Verformungen entstehen. führen wir routinemäßig gasunterstütztes Spritzgießen ein.
Stickstoffgas löst dieses Problem, indem es die dicken Abschnitte aushöhlt. Hochdruckgas dringt in den geschmolzenen Kunststoff ein und drückt ihn nach außen gegen die Hohlraumwände. Es übt während der gesamten Abkühlphase einen gleichmäßigen Innen-Außendruck aus. Dieser nach außen gerichtete Druck gleicht die Volumenschrumpfung perfekt aus. Es beseitigt Einfallstellen vollständig und verhindert ein Verziehen. Sie benötigen keinen massiven mechanischen Packdruck mehr, um Kunststoff in die Kavität zu drücken. Massive Packungsdrücke führen normalerweise zu starken inneren Spannungen, die sich später als Verformung entladen.
Allerdings erfordert diese Technologie eine äußerst sorgfältige Umsetzung. Sie benötigen spezielle Formdichtungen, um ein Austreten von Gas zu verhindern. Sie müssen präzise Gaskanäle entwerfen, um den Stickstofffluss reibungslos zu leiten. Darüber hinaus müssen Ihre Spritzgießmaschinen fortschrittliche Gassteuerungsschnittstellen unterstützen. Die anfängliche Komplexität zahlt sich durch die Lieferung perfekt gerader, leichter und äußerst steifer Komponenten aus.
Die Formabmessungen müssen den spezifischen Schrumpfungsraten des Polymers genau entsprechen. Sie können nicht genau das gleiche Werkzeugdesign für verschiedene Kunststoffharze verwenden. Dies führt unweigerlich zu sofortigem Verzug und Dimensionsfehlern. Der Werkzeugstahl muss speziell für das einzigartige thermische Verhalten des gewählten Polymers geschnitten werden.
Polymertyp | Struktur | Schrumpfungsrate | Primäre Werkzeugpriorität |
|---|---|---|---|
ABS | Amorph | Niedrig (0,4 % – 0,7 %) | Scherarme Anspritzung, großzügige Entlüftung |
Polypropylen (PP) | Halbkristallin | Hoch (1,0 % – 2,5 %) | Aggressive Kühlung, streng gleichmäßige Wände |
ABS ist ein amorphes Polymer. Es weist eine relativ geringe und gut vorhersehbare Schrumpfung auf. ABS bleibt jedoch sehr anfällig für eingeformte Spannungen. Schlechte Fließbedingungen führen leicht zu mechanischen Spannungen innerhalb der Teilematrix. Eine spezielle ABS-Kunststoff-Spritzgussform muss einer scherarmen Anspritzung Priorität einräumen, um eine Materialverschlechterung zu verhindern. Außerdem ist eine großzügige Entlüftung erforderlich, um zu verhindern, dass eingeschlossenes Gas örtliche Brandflecken und kurze Schüsse erzeugt.
Ganz anders verhält sich Polypropylen (PP). Es ist ein teilkristallines Material. Es zeichnet sich durch eine viel höhere und stark asymmetrische Schrumpfrate aus. Die kristallinen Strukturen packen sich beim Abkühlen fest zusammen, was zu einer erheblichen Dimensionsverringerung führt. Ein großes Projekt zum Formen von PP-Kunststoffhülsen erfordert höchste Präzision. Formen für große PP-Teile erfordern aggressive, gut ausbalancierte Kühlkreisläufe. Auf gleichmäßige Wandstärkenübergänge ist unbedingt zu achten. Plötzliche Dickenänderungen bei PP-Teilen kühlen mit unterschiedlichen Geschwindigkeiten ab, was zu einer sofortigen und starken Durchbiegung führt.
Sie müssen Werkzeugpartner in die engere Auswahl nehmen, die evidenzbasiertes Design fordern. Hervorragende Formenbauer fordern eine Moldflow Computer-Aided Engineering (CAE)-Analyse, bevor sie Stahl schneiden. Sie sollten darum bitten, ihre Wärmekartierungsberichte einzusehen. Fragen Sie nach detaillierten Warp-Vorhersagesimulationen. Diese digitalen Tests zeigen genau, wo sich das Teil biegen wird, bevor mit der Fertigung begonnen wird.
Überprüfen Sie die Stahlauswahl auf langfristige Haltbarkeit. Große Formen erfordern hochwertigen Werkzeugstahl wie P20 oder H13. Diese dichten Stähle halten massiven Spannkräften stand, ohne dass es zu einer physikalischen Verformung kommt. Eine weiche Stahlform verbiegt sich unter Druck, was zu Graten und ungleichmäßigen Wandstärken führt. Beide Mängel führen unmittelbar zum Verzug.
Bewerten Sie den Test- und Validierungsprozess des Anbieters genau. Schauen Sie sich speziell die T0- und T1-Beispieldaten an. Stellen Sie sicher, dass Ihr Werkzeugvertrag strenge Maßabnahmekriterien enthält. Akzeptieren Sie keine Verträge, die lediglich auf der Annahme von „Teilen vom Werkzeug“ basieren. Die Teile müssen strenge Ebenheits- und Toleranzspezifikationen erfüllen, bevor Sie die endgültige Zahlung genehmigen.
Empfehlen Sie als umsetzbaren nächsten Schritt die Einleitung einer umfassenden Design for Manufacturability (DFM)-Überprüfung. Bewerten Sie ihren spezifischen Ansatz für Kühllayouts und Angussstrategien für Ihr genaues CAD-Modell.
Die Verhinderung von Verzug in großen Teilen bleibt eine große technische Herausforderung im Vorfeld. Es handelt sich nie um einen einfachen Verarbeitungsparameter, den Sie in der Produktion festlegen können. Bediener können ein fehlerhaftes Werkzeugdesign nicht weiterverarbeiten. Ungleichmäßige Kühlung und schlechte Druckverteilung garantieren Maßfehler.
Die Investition in hochwertige Kunststoff-Spritzgussformen stellt eine solide Versicherungspolice dar. Konforme Kühlung, optimierter Auswurf und strategische Anschnitte schützen Sie vor anhaltenden Ausschussraten. Sie verhindern unvorhersehbare Produktionsverzögerungen und sichern die Wirtschaftlichkeit Ihrer Anlage.
Zu den umsetzbaren nächsten Schritten zur Sicherstellung des Erfolgs gehören:
Fordern Sie umfassende CAE-Warpsimulationen an, bevor Sie das Formdesign genehmigen.
Prüfen Sie die vorgeschlagenen Kühlkanalanordnungen, um eine thermische Gleichmäßigkeit sicherzustellen.
Legen Sie frühzeitig Ihre genaue Harzsorte fest und wechseln Sie die Materialien nicht, nachdem das Werkzeug geschnitten wurde.
Legen Sie in Ihrem ersten Lieferantenvertrag klare Maßtoleranzabschläge fest.
A: Nur geringfügig. Während eine Verlängerung der Abkühlzeit oder eine Anpassung des Packungsdrucks hilfreich sein kann, ist starker Verzug ein Symptom für eine schlechte Formkonstruktion oder eine nicht optimierte Teilegeometrie. Sie können die unterschiedliche Schrumpfung nicht dauerhaft durch maschinelle Optimierungen beheben. Für echte Stabilität ist es erforderlich, die zugrunde liegenden thermischen Unebenheiten im Werkzeug selbst zu beheben.
A: Es erhöht die anfänglichen Investitionskosten je nach Komplexität um 10–30 %, amortisiert sich jedoch in der Regel schnell durch kürzere Zykluszeiten und geringere Ausschussraten. Die Vorabinvestition eliminiert nachgelagerte Vorrichtungskosten und garantiert einen besser vorhersehbaren, skalierbaren Fertigungsprozess.
A: Ungleichmäßige Wandstärken sind die Hauptursache. Dicke Abschnitte kühlen viel langsamer ab als dünne Abschnitte und ziehen das Teil beim Erstarren völlig aus der Ausrichtung. Eine ordnungsgemäße Entkernung im Formdesign ist wichtig, um konstante Abkühlraten über das gesamte Bauteil hinweg aufrechtzuerhalten.
