Warum sehen meine Formteile verschwommen aus? (Und wie man es stoppt)

Sie haben gerade eine neue Ladung Teile ausgeworfen, aber statt schöner, flacher Komponenten sehen Sie verdrehte, gebogene oder gewellte Teile. Dabei handelt es sich um Verzug – einer der frustrierendsten und kostspieligsten Fehler beim Spritzgießen.

Ein Verzug tritt auf, wenn verschiedene Bereiche eines Teils beim Abkühlen ungleichmäßig schrumpfen. Die gute Nachricht ist, dass dies mit der richtigen Formgestaltung und Prozesssteuerung vollständig vermeidbar ist.

Lassen Sie uns erklären, warum es zu Verwerfungen kommt und wie man sie beheben kann.

Das Kernproblem: Ungleichmäßige Schrumpfung

Alle Kunststoffe schrumpfen, wenn sie von der Schmelze zum festen Zustand abkühlen. Verzug tritt auf, wenn die Schrumpfung nicht gleichmäßig über das Teil verteilt ist. Diese unterschiedliche Schrumpfung erzeugt innere Spannungen, die das Teil aus seiner beabsichtigten Form verzerren.

Drei Hauptfaktoren verursachen eine ungleichmäßige Schrumpfung:

1. Orientierung (Moleküle oder Fasern in einer Richtung ausgerichtet)

2. Temperaturunterschiede (Hot Spots vs. Cold Spots)

3. Druckunterschiede (ungleichmäßig verteilte Packung)

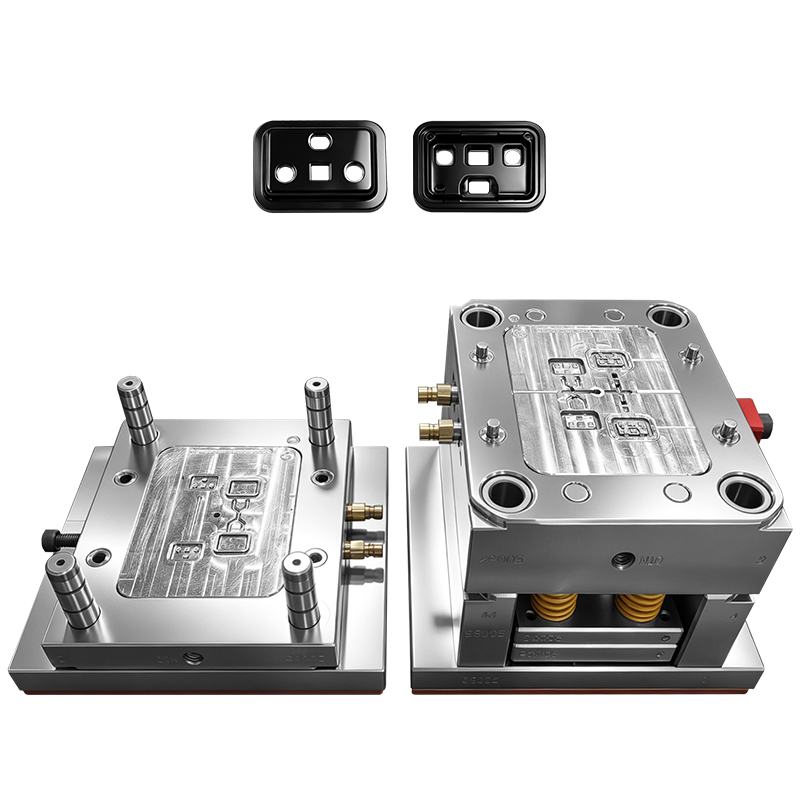

1. Probleme beim Formendesign (die Grundursache)

Die meisten Verzugsprobleme werden bereits vor dem ersten Schuss in die Form eingearbeitet.

• Ungleichmäßige Wandstärke: Dicke Abschnitte schrumpfen stärker als dünne Abschnitte, wodurch innere Spannungen entstehen.

  • Fix: Wo möglich gleichmäßige Wandstärken gestalten. Verwenden Sie zur Erhöhung der Steifigkeit Rippen statt dicker Wände. Übergang zwischen dicken und dünnen Bereichen.

• Schlechte Angussposition: Ein Anguss an einem Ende eines langen, dünnen Teils zwingt die Schmelze dazu, weit in eine Richtung zu fließen, wodurch sich die Moleküle ausrichten und eine anisotrope (gerichtete) Schrumpfung verursacht wird.

  • Fix: Anschnitt in der Mitte des Teils, um eine ausgeglichene Fließfront zu erzeugen. Verwenden Sie für lange Teile mehrere Anschnitte oder einen Fächeranschnitt.

• Unzureichende oder schlecht platzierte Auswerferstifte: Teile werden im noch warmen Zustand ungleichmäßig herausgedrückt, was zu Verformungen nach dem Formen führt.

  • Fix: Fügen Sie mehr Auswerferstifte hinzu, verwenden Sie Stifte mit größerem Durchmesser oder wechseln Sie bei großen flachen Teilen zu Abstreiferplatten.

• Unzureichendes Kühlkanaldesign: Kühllinien, die parallel zur Längsachse eines Teils verlaufen (anstatt der Form zu folgen) oder Linien, die zu weit von der Kavität entfernt sind, erzeugen Hot Spots.

  • Fix: Entwerfen Sie konforme Kühlkanäle , die der Teilekontur folgen. Platzieren Sie Kühlleitungen näher an heißen Stellen (z. B. dicken Rippen oder Vorsprüngen).

2. Prozessparameter (die einstellbaren Faktoren)

Wenn Ihr Formdesign einwandfrei ist, sollten Sie als Nächstes nach Ihren Maschineneinstellungen suchen.

• Formtemperatur zu niedrig oder ungleichmäßig:

  • Auswirkung: Das Teil kühlt zu schnell ab und friert in Eigenspannungen ein. Eine ungleichmäßige Oberflächentemperatur der Form führt zu unterschiedlichem Schrumpfen.

  • Fix: Erhöhen Sie die Formtemperatur, um eine langsamere und gleichmäßigere Abkühlung zu ermöglichen. Stellen Sie sicher, dass Ihr Formtemperaturregler leistungsstark genug ist und die Wasserkreisläufe ausgeglichen sind.

• Schmelzetemperatur zu hoch:

  • Wirkung: Eine insgesamt höhere Schrumpfung und eine längere Abkühlzeit erhöhen die Möglichkeit von Verformungen.

  • Fix: Fasstemperatur auf die Mitte der Empfehlung des Materiallieferanten senken.

• Einspritzgeschwindigkeit zu langsam:

  • Wirkung: Die Schmelze kühlt beim Füllen der Form zunehmend ab, was zu einer ungleichmäßigen Molekülorientierung führt.

  • Fix: Erhöhen Sie die Einspritzgeschwindigkeit, damit sich die Kavität füllt, bevor es zu einer deutlichen Abkühlung kommt.

• Probleme mit der Packung/Haltedruck:

  • Zu niedrig: Das Teil schrumpft übermäßig.

  • Zu hoch oder zu lang: Überfüllung in der Nähe des Angusses, während am Ende der Füllung ein niedriger Druck herrscht, wodurch ein Schrumpfgradient entsteht.

  • Fix: Nachdruck optimieren (typischerweise 50–80 % des Einspritzdrucks). Verwenden Sie einen profilierten Haltedruck – zunächst hoch, dann schwächer werdend. Stellen Sie eine optimale Haltezeit ein (bis das Tor einfriert).

• Abkühlzeit zu kurz:

  • Wirkung: Das Teil wird ausgeworfen, bevor es ausreichend verfestigt ist, um seine Form beizubehalten.

  • Fix: Abkühlzeit erhöhen, bis die Teiletemperatur unter die Wärmeformbeständigkeitstemperatur (HDT) fällt.

3. Materialauswahl (The Easy Win)

Verschiedene Materialien verziehen sich unterschiedlich. Gegen die Physik kann man nicht ankämpfen, aber man kann ein Material wählen, das sich weniger verformt.

• Teilkristalline Kunststoffe (POM, PA, PP, PBT): Schrumpfen stark (1,5–2,5 %) und schrumpfen anisotrop – mehr in Fließrichtung als quer dazu. Diese neigen naturgemäß zum Verzug.

• Amorphe Kunststoffe (ABS, PC, PS, PMMA): Schrumpfen weniger (0,4–0,7 %) und isotroper (in alle Richtungen gleich). Diese widerstehen einer Verformung viel besser.

• Glasfaserverstärkte Materialien: Fasern richten sich mit der Strömung aus, was zu extremer Anisotropie führt. Ein glasfaserverstärktes Nylonteil kann sich dramatisch verziehen, wenn die Angussposition nicht die Faserausrichtung ausgleicht.

Behebung: Wenn der Verzug kritisch ist, sollten Sie den Wechsel zu einem amorphen Material in Betracht ziehen. Wenn Sie ein teilkristallines oder gefülltes Material verwenden müssen, konstruieren Sie die Form und den Anguss speziell für eine ausgewogene Ausrichtung.

Der „Sonderfall“ – Boxen, Tabletts und Gehäuse

Tiefe, dünnwandige Teile verziehen sich auf zwei häufige Arten:

• Seitenwandwölbung: Die Wände krümmen sich nach außen. Fix: Rippen hinzufügen, Wandstärke erhöhen oder das Tor in die untere Mitte verschieben.

• Eckenkrümmung (öffnen oder schließen): Beheben: Eckradien hinzufügen (mindestens 0,5–1,0 x Wandstärke), um die Spannungskonzentration zu reduzieren.

Checkliste zur schnellen Fehlerbehebung (Werkstatt)

Wenn Sie verzogene Teile sehen, führen Sie diese Schritte der Reihe nach aus:

1. Messen Sie die Wandstärke an der verzogenen Stelle. Ist es einheitlich? Wenn nicht, ist das Ihre Grundursache.

2. Abkühlzeit um 20–30 % verlängern. Kommt das Teil flacher raus?

3. Werkzeugtemperatur leicht reduzieren (wenn zu heiß, ist das Teil beim Auswerfen zu weich).

4. Reduzieren Sie den Haltedruck und die Nachhaltezeit – eine Überfüllung in der Nähe des Anschnitts führt zu einem Verzug im Angussbereich.

5. Überprüfen Sie den Auswurf – berühren alle Stifte das Teil gleichmäßig? Wird eine Abstreifplatte benötigt?

6. Benutzen Sie unmittelbar nach dem Auswerfen für 10–20 Sekunden eine Kühlvorrichtung (Haltevorrichtung).

Das Fazit

Der Verzug lässt sich auf einen Satz reduzieren: Verschiedene Teile des Teils schrumpfen unterschiedlich schnell.

Beheben Sie dies, indem Sie die Temperaturen, die Fließlängen und die Wandstärken ausgleichen und das richtige Material auswählen. Und denken Sie daran: Ein verzogenes Teil ist nicht unbedingt Ausschuss. Durch Glühen (Erhitzen des Teils in einem Ofen bei 80–90 % seiner HDT für 1–2 Stunden) können Spannungen abgebaut und viele verzogene Teile nach dem Formen abgeflacht werden.
