Warum jedes Kunststoffteil ein Muttermal braucht: Die Macht der Hohlraumzahlen

Die Grundlagen: Was ist eine Hohlraumnummer?

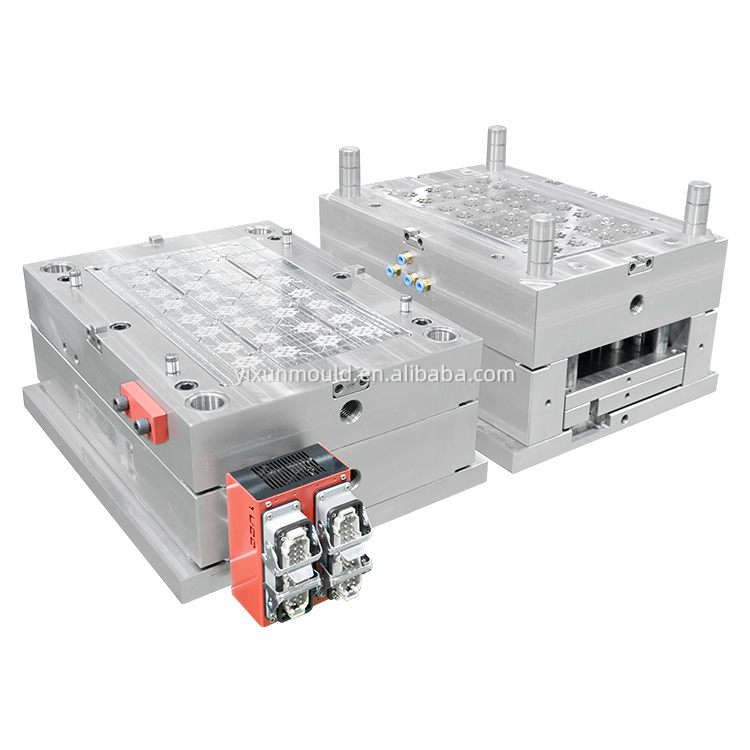

Eine Spritzgussform kann mehrere Hohlräume haben – stellen Sie sich das wie einen Ausstecher mit mehreren Kammern vor. Eine „1+1“-Form produziert zwei verschiedene Teile, während eine „1x8“-Form acht identische Teile in einem einzigen Zyklus produziert.

Eine Hohlraumnummer ist eine eindeutige Kennung, die für jede dieser Kammern in die Form eingraviert ist. Das in dieser Kammer geformte Teil trägt diese Nummer und stellt so eine direkte Verbindung zurück zu seinem spezifischen Ursprungspunkt innerhalb der Form her.

Das „Warum“: Die Macht der Rückverfolgbarkeit

Der wichtigste Grund für die Kavitätennummerierung ist die Rückverfolgbarkeit. Es verwandelt Vermutungen in präzise, ​​datengesteuerte Maßnahmen. So geht's:

1. Punktgenaue Problemlösung und Schimmelreparatur

• Das Szenario: Während der Produktion stellt ein Prüfer fest, dass ein Teil in jeder Aufnahme einen kosmetischen Defekt aufweist, beispielsweise einen Schönheitsfehler oder eine Fließlinie.

• Ohne Hohlraumnummern: Der Wartungstechniker muss alle Hohlräume überprüfen, ein zeitaufwändiger und frustrierender Beseitigungsprozess. Sie führen möglicherweise mehrere Testaufnahmen durch und verschwenden Material und Maschinenzeit.

• Mit Kavitätsnummern: Im Bericht heißt es: „Durchweg Defekt in Kavität B3 gefunden.“ Der Techniker geht direkt zur Kavität B3, um nach Schäden, Problemen mit der Politur oder verstopften Entlüftungsöffnungen zu suchen. Die Reparatur erfolgt schnell, zielgerichtet und effizient.

2. Überlegene statistische Prozesskontrolle (SPC)

• Das Szenario: Sie formen eine kritische Komponente mit engen Maßtoleranzen und verfolgen wichtige Messungen.

• Ohne Kavitätenzahlen: Ihre Messdaten sind ein wirres Durcheinander. Ist die Abweichung auf den Prozesszyklus zurückzuführen oder produziert eine bestimmte Kavität ständig übergroße Teile? Das kann man nicht sagen.

• Mit Hohlraumnummern: Sie können Daten für jeden Hohlraum einzeln darstellen. Die Diagramme werden sofort die Wahrheit offenbaren:

• Wenn nur Kavität D außerhalb der Spezifikation liegt, liegt das Problem wahrscheinlich an einer verschlissenen oder beschädigten Formkomponente in dieser spezifischen Kavität.

• Wenn sich alle Kavitäten gleichzeitig verschieben, liegt das Problem im Formprozess (z. B. Temperatur, Druck). Diese Erkenntnisse sind für die Ursachenanalyse von unschätzbarem Wert.

3. Optimierte Wartung und historische Aufzeichnungen
Formen sind wertvolle Vermögenswerte, die sorgfältige Pflege erfordern. Kavitätennummern schaffen eine klare Wartungshistorie.

• Ein Techniker kann protokollieren: „Auswerferstift in Hohlraum A2 ausgetauscht.“

• Wenn ein bestimmter Hohlraum anfällig für Schäden ist, wird seine Vorgeschichte verfolgt. Dies ermöglicht eine vorausschauende Wartung und trägt dazu bei, den Lebenszyklus der Form effektiv zu verwalten.

4. Informierte Produktionsplanung
Wenn eine Kavität beschädigt ist und repariert werden muss, kann die Form oft immer noch im „Kurzschuss“-Modus laufen und die verbleibenden Kavitäten nutzen. Unter diesem Gesichtspunkt kann der Produktionsauftrag geplant und die Teile entsprechend gekennzeichnet werden, so dass jeder über die Ausbringungskapazität Bescheid weiß.

Gemeinsame Nummerierungssysteme

Die verwendeten Systeme sind unkompliziert, aber effektiv:

• Numerisch: 1, 2, 3, 4...

• Alphabetisch: A, B, C, D...

• Koordinatengitter: Für Formen mit großer Kavität (z. B. 1x64) wird ein System wie A1, A2, B1, B2... verwendet, ähnlich einem Kartengitter.

Eine einfache Analogie

Stellen Sie sich ein Krankenhauskinderzimmer mit mehreren gleich aussehenden Neugeborenen vor. Die Krankenschwestern befestigen an jedem Baby ein Erkennungsband. Dadurch können sie:

• Verfolgen Sie die individuellen Vitalwerte und den Fütterungsplan jedes Babys.

• Verabreichen Sie dem richtigen Baby das richtige Medikament.

• Führen Sie für jedes Kind eine genaue Krankenakte.

Ohne die Ausweisbänder wäre es Chaos. Ein Werkzeug mit mehreren Kavitäten ohne Nummerierung ist das gleiche Chaos.

Fazit: Eine kleine Marke, eine große Wirkung

Die Kavitätennummerierung ist ein perfektes Beispiel für die Praxis „kleine Investition, große Rendite“. Die Kosten für das Hinzufügen dieser Zahlen während der Formenherstellung sind minimal, aber die Vorteile in Form von Zeitersparnis, weniger Ausschuss, schnelleren Reparaturen und einer besseren Qualitätskontrolle sind enorm.

Es ist das Markenzeichen eines professionellen, datengesteuerten und qualitätsorientierten Fertigungsbetriebs. Unterschätzen Sie niemals die Kraft eines einfachen Muttermals.
