Verständnis der realen Toleranzen von injektionsgeformten Teilen

Der Standard -Startpunkt: ISO 286

Erstens ein Benchmark. Die internationale Standard -ISO 286 (und seine regionalen Äquivalente wie GB/T 14486 in China oder DIN 16742 in Europa) bieten einen Rahmen. Es definiert Toleranzklassen auf der Grundlage der nominalen Größe eines Teils.

Ein häufiges und wirtschaftlich vernünftiges Ziel für die meisten industriellen Anwendungen ist eine allgemeine Toleranz gegenüber MT4 oder mittlerer Klasse. Dies ist der 'Sweet Spot ', an dem sich Funktionalität, Kosten und Herstellbarkeit treffen. Eine engere Toleranz (wie MT2 oder feine Klasse) zu fordern, ist nicht unmöglich, erhöht jedoch exponentiell die Kosten für Werkzeuge, Verarbeitung und Qualitätskontrolle.

Die fünf Faktoren, die Ihre tatsächlichen Toleranzen bestimmen

Warum kann nicht jeder Teil diese perfekte Zahl in der Zeichnung treffen? Hier sind die wichtigsten Spieler:

1. Materialverhalten (der größte Täter: Schrumpfung)
   Plastik schrumpft, wenn es von einem geschmolzenen Zustand zu einem Feststoff abkühlt. Dies ist kein Vorschlag; Es ist ein physisches Gesetz. Jedes Material hat eine definierte Schrumpfungsrate, aber es ist nie eine einzige perfekte Zahl.

• ABS: ~ 0,4-0,7%

• Nylon (PA66): ~ 0,8-1,5% (und noch mehr, wenn es nicht verstärkt ist)

• Polypropylen (PP): ~ 1,5-2,5%
  der Kicker? Diese Schrumpfung ist anisotrop (richtungsabhängig), insbesondere in mit Glas gefüllten Materialien. Es schrumpft anders entlang der Strömungsrichtung als über sie. Materialdokument -Variationen, Feuchtigkeitsgehalt und Regress -Verhältnis können alle geringfügigen Verschiebungen bei der Schrumpfung verursachen, was absolute Präzision zu einem sich bewegenden Ziel macht.

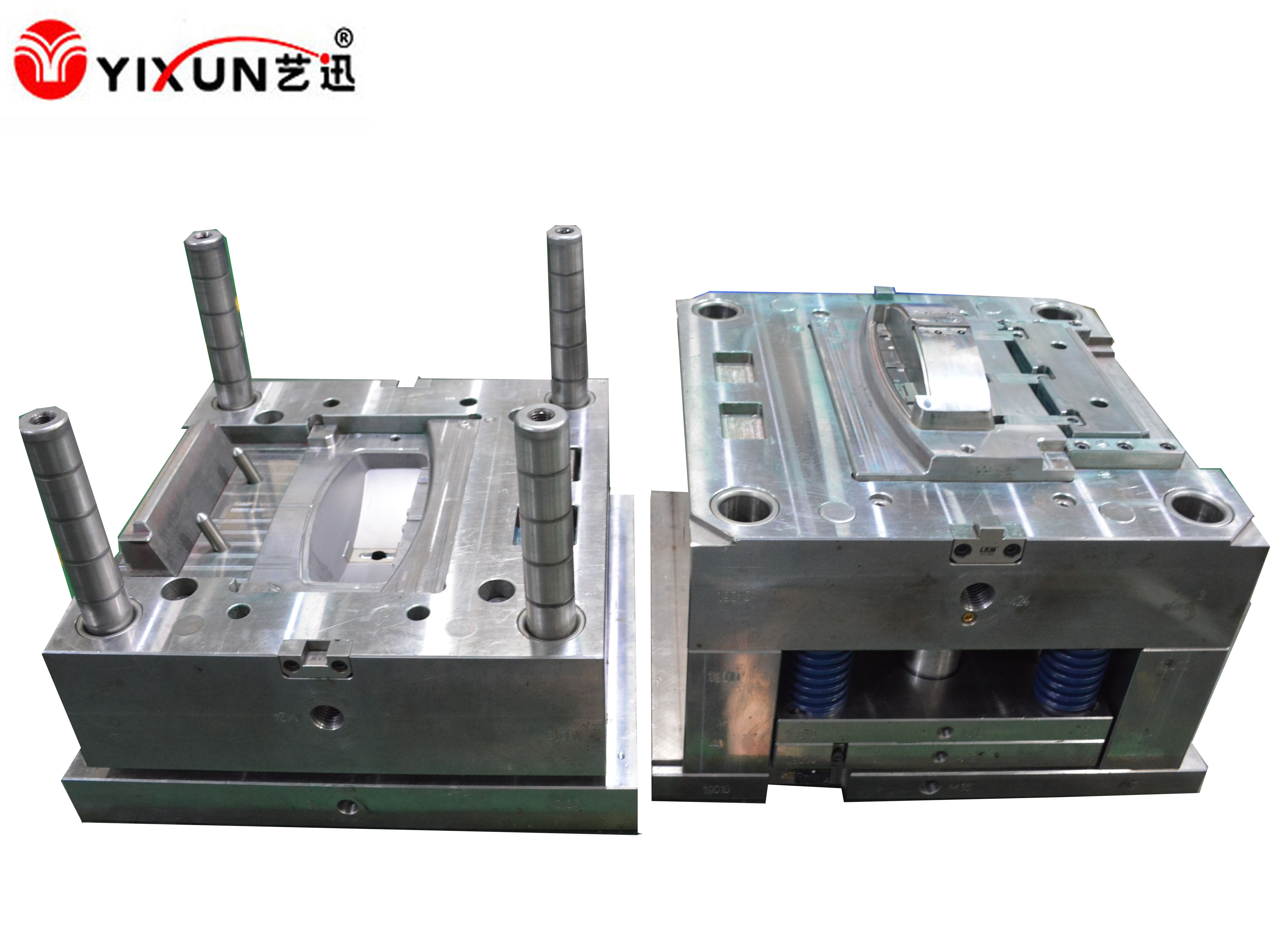

2. Schimmelpräzision und Gesundheit
   Der Schimmel ist der Meister. Seine Präzision ist die absolute Decke für die Präzision Ihres Teils. Eine Form, die mit High-End-CNC- und EDM-Geräten bearbeitet wurde, kann exquisites Details erzielen. Verschleiß über Tausende von Zyklen verschlechtert diese Präzision. Objektträger, Lifter und Ejektorstifte entwickeln ein mikroskopisches Spiel, das Blitz- und Dimensionsvariationen einführen kann.

3. Der Injektionsformprozess
   hier trifft die Kunst der Wissenschaft. Die Einstellungen des Maschinenbetriebs steuern direkt, wie sich das Material in der Form verhält.

• Druck und Zeit halten: Dies ist der kritischste Parameter für die Steuerung der Größe. Der unzureichende Haltedruck führt zu übermäßigem Schrumpfung (kleinere Teile). Zu viel Druck kann den Hohlraum (größere Teile) überpacken und schädliche innere Belastungen erzeugen.

• Schimmelpilztemperatur: Eine kalte Form wird schnell angezeigt, kann aber verzerrt. Eine ungleichmäßige Schimmelpilztemperatur führt zu einer unterschiedlichen Schrumpfung. Die konsistente Kühlung ist für stabile Abmessungen nicht verhandelbar.

• Injektionsgeschwindigkeit, Kühlzeit: Jede Variable beeinflusst, wie die Moleküleketten packen und kristallisieren und letztendlich die endgültige Größe beeinflussen.

4. Teildesign
   Der Designer verfügt über immense Kraft. Ein Teil mit gleichmäßiger Wandstärke wird gleichmäßig und vorhersehbar abkühlen. Ein Teil mit dicken Rippen, die an dünnen Wänden befestigt sind, werden ungleichmäßig abkühlen, verzerrt und erzeugt einen Albtraum zum Halten von Toleranzen. Ein gutes Design für die Herstellungbarkeit (DFM) ist die erste und beste Verteidigung gegen Toleranzprobleme.

5. The Aftermath: Nach der Erst-Molding-Auswirkungen
   das Teil ist nicht stabil, sobald er ausgeworfen wird. Einige Materialien wie POM (Acetal) und PA (Nylon) kristallisieren und schrumpfen stundenlang oder sogar Tage nach dem Formteil (After-Shrinkage). Hygroskopische Materialien wie Nylon absorbieren Feuchtigkeit aus der Luft und erweitern sich. Diese Faktoren müssen im Design erwartet und berücksichtigt werden.

Was können Sie realistisch erwarten? (Ein praktischer Leitfaden)

Lass uns konkret werden. Für einen gut gestalteten Teil, eine gute Form und einen stabilen Prozess können Sie hier in der Regel bei einer 100-mm-Dimension erzielen:

Eine entscheidende Anmerkung: Das Erreichen von Toleranzen, die strenger als ± 0,05 mm sind, bewegt sich vom Injektionsforming in den Bereich des Präzisions -Injektionsformels. Dies erfordert spezielle Geräte, exotische Materialien und unerbittliche Prozesskontrolle und verfügt über einen Premium -Preis.

Best Practices für Designer und Ingenieure

1. Toleranz mit Zweck: Nicht jede Dimension ist kritisch. Wenden Sie enge Toleranzen nur auf Merkmale an, die die Anpassung, Form oder Funktion (FFA) beeinflussen. Verwenden Sie allgemeine Toleranzen für alles andere.

2. Früh kommunizieren: beschäftigen sich während der Designphase (DFM) mit Ihrem Formpartner. Ihre Erfahrung ist von unschätzbarem Wert, um realistische Erwartungen festzulegen.

3. Design für die Herstellbarkeit (DFM): Priorisieren Sie die gleichmäßige Wandstärke, einen angemessenen Entwurf und eine robuste Geometrie. Ein herstellbarer Teil ist ein dimensional stabiler Teil.

4. Plan für die Iteration: Die ersten Aufnahmen aus einer neuen Form sind ein Lernprozess. Die Abmessungen werden häufig durch Feinabstimmung der Prozessparameter eingestellt, bevor eine Änderung der physikalischen Form in Betracht gezogen wird.

Das Endergebnis

Das Verständnis von Injektionsformtoleranzen bedeutet das Verständnis des Zusammenspiels mehrerer Variablen. Die Zahlen auf Ihrer Zeichnung sind ein Ziel, aber das Ergebnis der realen Welt ist ein Beweis für die Synergie zwischen Ihrem Design, der Fähigkeit des Schimmelherstellers und dem Fachwissen des Prozessingenieurs.

Indem Sie die Wissenschaft des Prozesses respektieren und eng mit Ihrem Fertigungsteam zusammenarbeiten, können Sie erreichbare Toleranzziele festlegen, die Zuverlässigkeit, Leistung und Kosteneffizienz für Ihr Produkt gewährleisten.
