Ein Schieberegler ist eine bewegliche Komponente in einer Injektionsform, die Merkmale bildet, die nicht mit der Hauptstromrichtung ausgerichtet sind. Es bewegt sich seitlich (seitlich) während der Schimmelpilzöffnung, um Unterschnitte freizusetzen, bevor das Teil ausgeworfen wird.
Beispiel:
Ein Kunststoffgehäuse mit Seitenclips erfordert einen Schieberegler, um die Clips reibungslos zu bilden und freizusetzen.

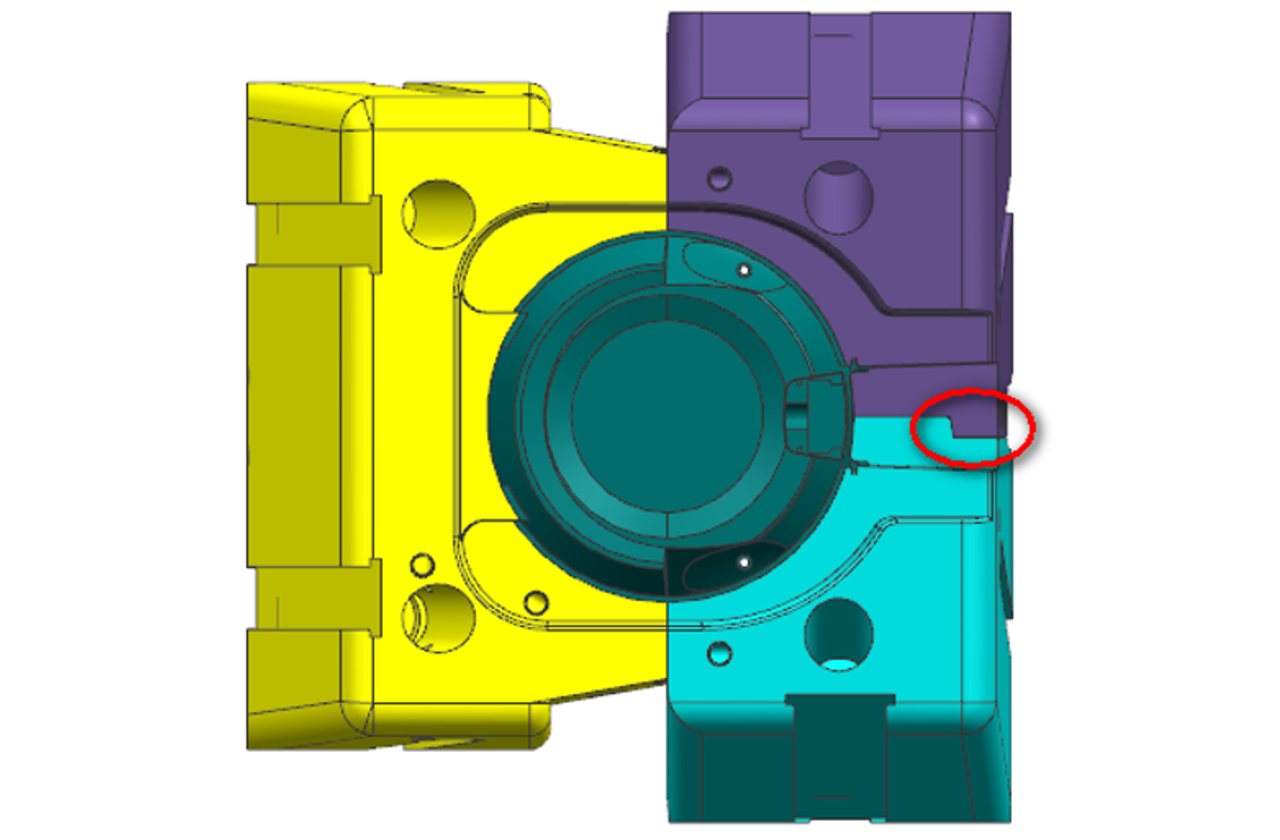

Ein Slider -System besteht aus:
Slider -Kern - bildet die Unterschnitte (aus gehärtetem Stahl wie H13).
Slider Body - Stützt den Kern und rutscht entlang von Führern.
Winkelstift (schräger Stift) - Fährt die Bewegung des Schiebers, wenn sich die Form öffnet.
Locking Wedge - sichert den Schieberegler während der Injektion, um die Ablenkung zu verhindern.
Guide Rails - sorgen Sie für eine glatte Gleitbewegung.
Rückgabemechanismus - Federn oder hydraulische Zylinder setzen den Schieberegler nach Auswurf zurück.
Schimmel schließt - der Schieberegler wird durch den Winkelstift in Position gedrückt, und der Verriegelungskeil hält ihn fest.
Plastikinjektion - Harz füllt den Hohlraum, einschließlich des vom Schieberegler gebildeten Unterschnittbereichs.
Die Schimmelpilze öffnet sich - Der Winkelstift erzwingt den Schieberegler, um sich seitwärts zurückzuziehen und die Unterschnitte zu beseitigen.
Teilausstoß - Sobald der Schieberegler vollständig zurückgezogen ist, drücken die Ejektorstifte den Teil heraus.
| Geben Sie | die Beschreibung | am besten für ein |
|---|---|---|
| Standard -Schieberegler | Angetrieben von einem Winkelstift, kostengünstig | Einfache Seitenlöcher und Unterschnitte |
| Hydraulischer Schieberegler | Verwendet einen hydraulischen Zylinder für die Bewegung | Große Unterschnitte, hohe Präzision |
| Lifter (Winkelheber) | Kombiniert Ejektions- und Nebenwirkung | Flache Unterschnitte innerhalb von Teilen |
| Interner Schieberegler | Bricht nach innen zusammen, um Unterkürzungen freizusetzen | Interne Fäden, Rillen |
✔ Reisedistanz = Unterschnitttiefe + Sicherheitsmarge (1–3 mm).
✔ Winkelstiftauswahl - Typischerweise 15 ° –25 °; Steilere Winkel erhöhen die Reibung.
✔ Kühlkanäle - Schieberegler müssen abgekühlt werden, um eine Überhitzung zu verhindern.
✔ Verschleißfestigkeit - Ausgehärteter Stahl oder Beschichtungen (z. B. Zinn) verlängern die Lebensdauer.
Kleben/Jamming → Schmierung, Anleitung zur Schienenausrichtung oder Winkelstiftverschleiß überprüfen.
Teilschaden → polnische Schiebereglerflächen oder Erhöhen Sie den Entwurfswinkeln.
Blitz (Leckage) → Verriegelungskeilanpassung anziehen oder die Klemmkraft erhöhen.
Automobile - Türgriffe, Armaturenbrettklammern.
Elektronik - Steckergehäuse mit Seitenschnupfen.
Konsumgüter - Flaschenverschlüsse mit Fäden.
Die Schieberegler erweitern die Möglichkeiten des Injektionsformens, indem sie komplexe Teilgeometrien ermöglichen. Das richtige Design-Berücksichtigung von Bewegung, Kühlung und Material-senkt einen reibungslosen Betrieb und hochwertige Teile. Für herausfordernde Unterschnitte können fortschrittliche Lösungen wie hydraulische Schieberegler oder Lifter eingesetzt werden.
Profi -Tipp: Simulieren Sie die Schiebereglerbewegung (z. B. mit Moldflow), bevor Sie die Form bearbeiten!
