Umspritzen: Wenn Metall auf Kunststoff trifft

In der Welt des Spritzgusses bestehen die meisten Teile zu 100 % aus Kunststoff. Aber manchmal reicht Plastik allein nicht aus. Sie benötigen die Festigkeit von Metall, die Leitfähigkeit von Kupfer oder die Härte von Stahl – aber Sie benötigen auch die Designfreiheit, das geringe Gewicht und die Korrosionsbeständigkeit von Kunststoff.

Hier kommt das Insert Moulding ins Spiel.

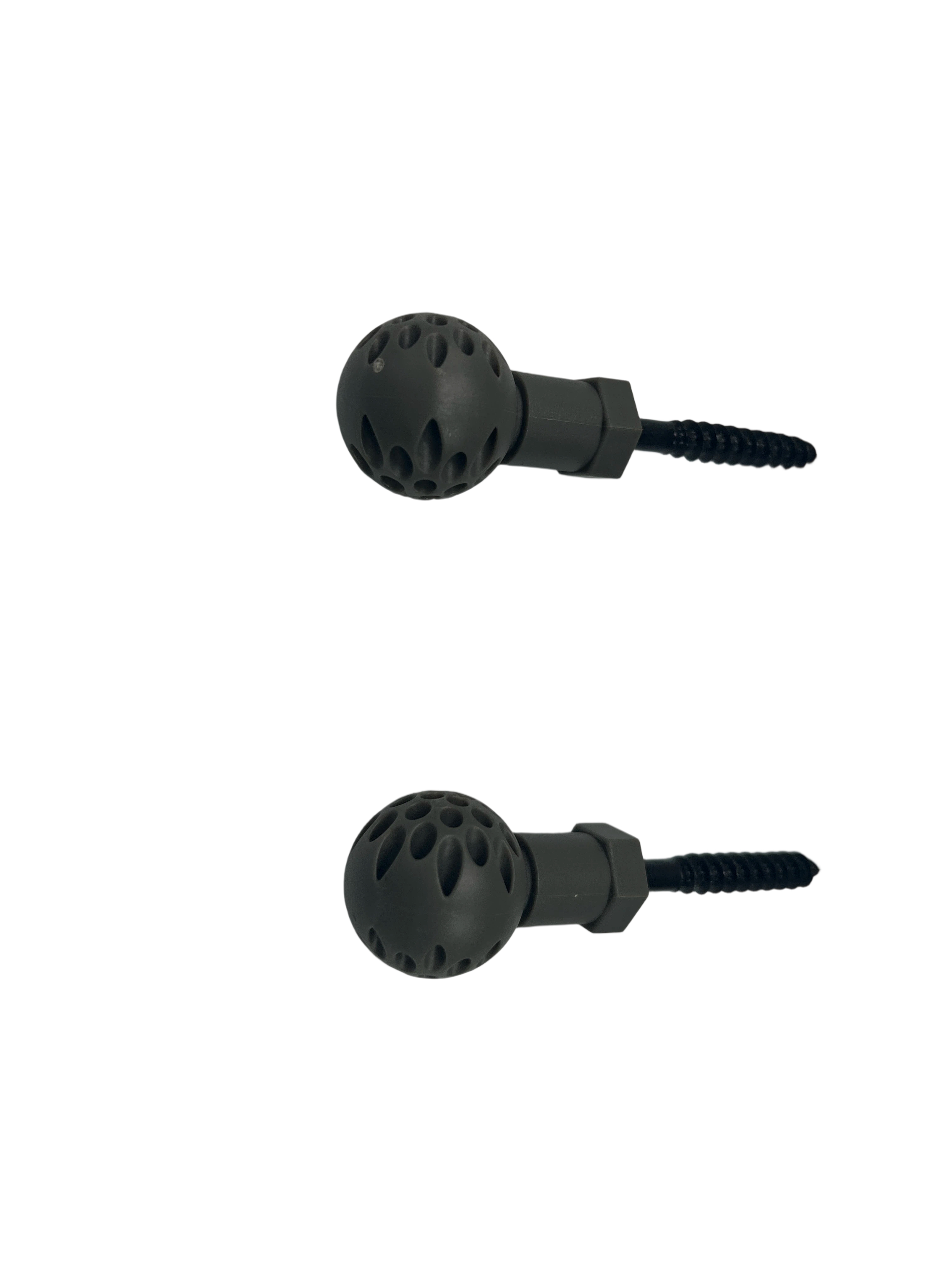

Beim Umspritzen handelt es sich um den Prozess, bei dem eine Metallkomponente – eine Mutter, ein Anschluss, eine Halterung oder sogar ein komplex bearbeitetes Teil – in den Formhohlraum eingelegt wird, bevor Kunststoff eingespritzt wird. Der Kunststoff umfließt das Metall, verfestigt sich und erzeugt ein einziges Hybridteil, das das Beste beider Materialien vereint.

Teil 1: Welche Produkte verwenden Insert Molding?

Insert Moulding ist allgegenwärtig. Wahrscheinlich haben Sie gerade mehrere umspritzte Teile in Reichweite.

Unterhaltungselektronik

Automobil

Medizin & Labor

Elektrowerkzeuge und Industrie

Teil 2: Die Herausforderungen des Umspritzens

Beim Insert-Molding handelt es sich nicht nur um ein Standard-Spritzgießen mit einem zusätzlichen Schritt. Es bringt einzigartige Herausforderungen mit sich.

Herausforderung 1: Fixierung des Inserts – nicht zulassen, dass es sich bewegt

Problem: Der eingespritzte Kunststoff schießt mit hoher Geschwindigkeit (100+ mm/s) in die Kavität. Es kann den Metalleinsatz aus seiner Position drücken, ihn verkanten oder ihn sogar aus der Form blasen.

Lösungen:

• Mechanische Fixierung – Stifte, Schlitze oder Schieber in der Form, die den Einsatz physisch verriegeln

• Magnetische Fixierung – Permanentmagnete oder Elektromagnete eingebettet in die Form (für Eisenmetalle)

• Vakuumfixierung – Sauglöcher in der Form für nichtmagnetische oder unregelmäßige Einsätze

• Presspassung – Der Einsatz wird leicht in den Formhohlraum gedrückt

Herausforderung 2: Metall-Kunststoff-Verbindung – Vermeidung von Undichtigkeiten und Lockerheit

Problem: Metall und Kunststoff weisen unterschiedliche Schrumpfraten auf (Kunststoff: 1–2 %, Metall: 0,1–0,2 %). Wenn der Kunststoff abkühlt, schrumpft er vom Metall weg, wodurch Lücken entstehen.

Lösungen:

• Mechanische Verankerung – Rillen, Rändelungen, Durchgangslöcher oder Hinterschnitte am Metalleinsatz

• Chemische Behandlung – Sandstrahlen, Säureätzen oder Grundierung der Metalloberfläche

• Vorwärmen des Einsatzes – Durch Erhitzen des Metalls auf 100–150 °C vor dem Formen wird die Abkühlung verlangsamt und die Schrumpfspannung verringert

Herausforderung 3: Formenversiegelung – Kunststoff dort stoppen, wo er nicht hingehört

Problem: Kunststoff kann durch Lücken zwischen dem Metalleinsatz und der Form schleichen, wodurch Grate entstehen oder Gewinde verstopfen.

Lösungen:

• Präzise Passform – 0,01–0,02 mm Übermaß zwischen Einsatz und Formhohlraum

• Elastische Dichtungen – O-Ringe oder Silikonkissen für große oder komplexe Einsätze

• Nachbearbeitung – Gewindeschneiden nach dem Formen erneut, um Grate zu entfernen

Teil 3: Welche Kunststoffe verkapseln welche Metalle?

Basierend auf unserer ausführlichen Materialbesprechung finden Sie hier die Kurzreferenz:

Teil 4: Formteil über Formmaßstäbe hinweg einfügen

Basierend auf unserer früheren Erörterung von Groß-, Standard- und Mikroformen erfahren Sie hier, wie das Umspritzen in den einzelnen Größenordnungen angewendet wird.

Große Formen (Produkt > 0,6 m / 2 Fuß)

Typische Produkte: Automobil-Instrumententafeln mit Metallverstärkung, Großgerätegehäuse mit Stahlhalterungen, Industriepaletten mit Metalleinsätzen.

Herausforderungen:

• Metalleinlagen können mehrere Kilogramm wiegen

• Die manuelle Platzierung ist schwierig – eine Roboterplatzierung ist erforderlich

• Die Form muss über robuste Befestigungsstrukturen verfügen

Beispiel: Ein LKW-Armaturenbrettrahmen mit eingebetteten Stahlhalterungen. Die Metalleinsätze sind groß, schwer und erfordern eine automatische Beladung. Der Kunststoff ist meist PP oder glasfaserverstärktes PA66.

Standardformen (Produkt 0,1 m – 0,6 m)

Typische Produkte: Gehäuse von Elektrowerkzeugen mit Kupfermuttern, elektrische Steckverbinder mit Metallanschlüssen, Griffe für medizinische Geräte mit Edelstahlkernen.

Herausforderungen:

• Ausgewogene Zykluszeit mit zuverlässiger Beilagenplatzierung

• Manuelle oder Vibrationsschalenbeschickung

• Das Formdesign muss ein einfaches Auswerfen der Teile ermöglichen

Beispiel: Ein Akku-Bohrschraubergehäuse mit vier eingelassenen Kupfermuttern. Die Muttern werden zur mechanischen Verankerung gerändelt und von einem Roboterarm platziert. Der Kunststoff ist PA66+GF30.

Hochpräzise Mikroformen (Produkt < 10 mm)

Typische Produkte: Mikrostecker mit gestanzten Metallanschlüssen, Hörgeräteschalen mit Metallkomponenten, Mikrofluidikchips mit Metallelektroden.

Herausforderungen:

• Metalleinsätze dürfen kleiner als 1 mm sein

• Für die Platzierung des Einsatzes sind ein Mikroskop und Vakuum-Mikrogreifer erforderlich

• Die Formabstände müssen innerhalb von 0,005 mm liegen

• Für Durchfluss und Präzision sind LCP oder PPS erforderlich

Beispiel: Ein Micro-USB-Stecker-Einsatz. Die gestanzten Kupferanschlüsse sind kleiner als ein Reiskorn. Sie werden von einem Hochgeschwindigkeits-Präzisionsroboter platziert. Der Kunststoff ist LCP wegen seiner extremen Fließfähigkeit und Hitzebeständigkeit.

Zusammenfassung: Wichtige Erkenntnisse

Das Fazit

Einlegeformteile überbrücken die Lücke zwischen Metall und Kunststoff. Damit können Sie Festigkeit dort einsetzen, wo Sie sie benötigen (Gewinde, Strukturhalterungen, Leiterbahnen) und Kunststoff überall sonst einsetzen (geringes Gewicht, Korrosionsbeständigkeit, Gestaltungsfreiheit).

Eine einfache Checkliste vor Beginn eines Insert-Molding-Projekts:

• Kann der Metalleinsatz die Einspritztemperatur (80–300 °C) überstehen?

• Verfügt die Metalleinlage über eine mechanische Verankerung (Rändelung, Löcher, Rillen)?

• Kann die Metalleinlage zuverlässig in der Form fixiert werden?

• Ist der Kunststoff mit dem Metall kompatibel (siehe Kompatibilitätsmatrix)?
