Toleranzen für Injektionsformtoleranzen verstehen: Ein praktischer Leitfaden für Ingenieure

Die goldene Regel: Größe ist wichtig

Das grundlegendste Prinzip bei Injektionsformtoleranzen ist, dass je größer der Teil ist, desto größer die zulässige Toleranz. Dies ist in erster Linie auf materielles Schrumpfung zurückzuführen - ein Phänomen, das schwieriger wird, über größere Entfernungen gleichmäßig zu kontrollieren.

Die folgende Tabelle dient als allgemeine Referenzhandbuch. Es ist ein hervorragender Ausgangspunkt für Designrezensionen und erste Diskussionen mit Ihrem Formpartner.

Referenztabelle der Injektionsformtoleranz Referenz

Schlüsselfaktoren, die Toleranzen beeinflussen

Eine Tabelle ist ein guter Anfang, aber intelligente Toleranzspezifikation erfordert das Verständnis der Variablen im Spiel:

1. Materialauswahl (der größte Treiber):

• Kristalline Polymere (wie PP, PA) schrumpfen signifikant mehr und sind weniger vorhersehbar als amorphe Polymere (wie ABS, PC). Eine Präzisionstoleranz in Polypropylen ist weitaus schwieriger als in ABS.

• Wenden Sie sich immer an das Datenblatt des Materials für den spezifischen Schrumpfbereich.

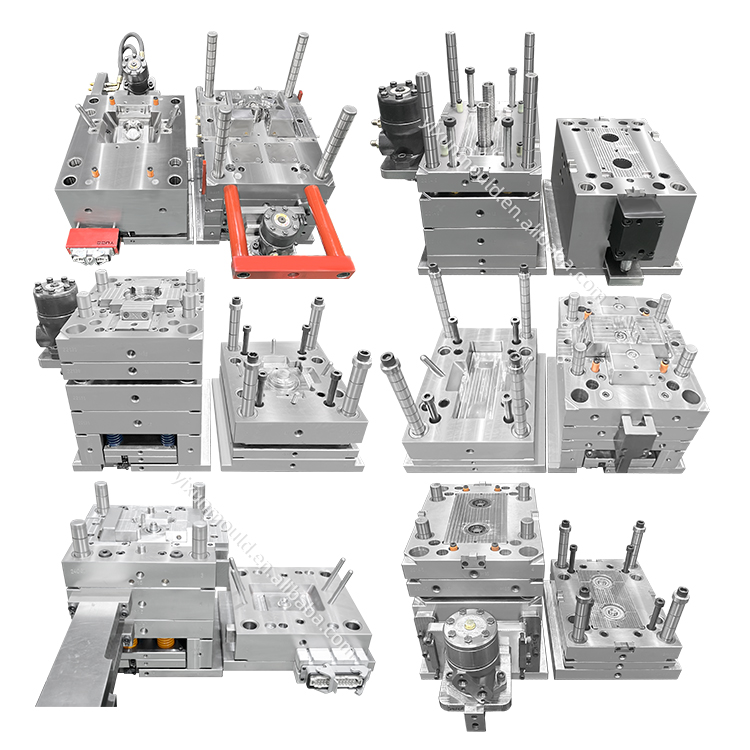

2. Teil und Schimmeldesign:

• Wandstärke Gleichmäßigkeit: Variationen verursachen unterschiedliche Abkühlung und Schrumpfung, was zu Verzerrungen und verpassten Toleranzen führt.

• GATE -Standort & Typ: Bestimmt, wie das Material fließt und in den Hohlraum gepackt wird und sich direkt auf die Schrumpfung auswirkt.

• Design des Kühlsystems: Einheitliche Kühlung ist für die Aufrechterhaltung der dimensionalen Stabilität, insbesondere an großen Teilen, unerlässlich.

3. Injektionsformprozess:

• Druck und Zeit halten: Dies ist der kritischste Prozessparameter zur Steuerung der Schrumpfung. Der unzureichende Haltedruck führt zu übermäßigem Teilschrumpfung.

• Kühlzeit und Temperatur: Muss streng kontrolliert werden, um die Konsistenz von Schuss bis zum Schuss zu gewährleisten.

Allgemeine vs. Präzisionstoleranz: Welche zu wählen?

• Verwenden Sie allgemeine Toleranzen für nicht kritische kosmetische Teile, Konsumgüter und interne Komponenten, bei denen Anpassung und Funktion nicht hochempfindlich gegenüber geringfügigen Variationen sind. Dies ist der kostengünstigste Ansatz.

• Geben Sie Präzisionstoleranzen nur für kritische Merkmale an: ineinandergreifende Komponenten, Teile mit mechanischen Zahnrädern, optische Elemente und medizinische Geräte. Seien Sie für eine längere Prozessoptimierungszeit und einen höheren Schimmel- und Teilkosten vorbereitet.

Best Practices für Ingenieure

1. Definieren Sie kritische Dimensionen: Nicht jede Dimension auf einer Zeichnung ist kritisch. Identifizieren und rufen Sie nur die Dimensionen für kritische Funktionen (CTF) mit ihrer spezifischen Toleranz aus. Verwenden Sie für alle anderen eine allgemeine Notiz wie 'nicht spezifizierte Toleranzen pro ISO 20457-General'.

2. Früh kommunizieren: beschäftigen sich während der Entwurfsphase (DFM) mit Ihrem Injektionsformpartner. Ihr Fachwissen ist von unschätzbarem Wert, um zu bestimmen, was Hersteller ist.

3. Betrachten Sie zuerst Material: Wählen Sie ein Material mit niedrigem und vorhersehbarem Schrumpfung, wenn die dimensionale Genauigkeit eine Priorität hat.

4. Prototyp und validieren: Verwenden Sie die Erstprobenahme (T1-Versuche), um die tatsächlichen Teilabmessungen zu messen und den Prozess vor der vollständigen Produktion zu verfeinern.

Abschluss

Die Angabe der korrekten Toleranzen ist ein Gleichgewicht zwischen Designnotwendigkeit, Herstellbarkeit und Kosten. Die hier bereitgestellte Referenztabelle bietet eine solide Grundlage für die Festlegung realistischer Erwartungen. Denken Sie daran, dass es eine gemeinsame Anstrengung zwischen einem nachdenklichen Design und einem stark kontrollierten Herstellungsprozess ist, enge Toleranzen zu erreichen.

Arbeiten Sie immer mit einem erfahrenen Molker zusammen, der Sie durch diesen komplexen, aber entscheidenden Aspekt des Teils der Teils führen kann.
