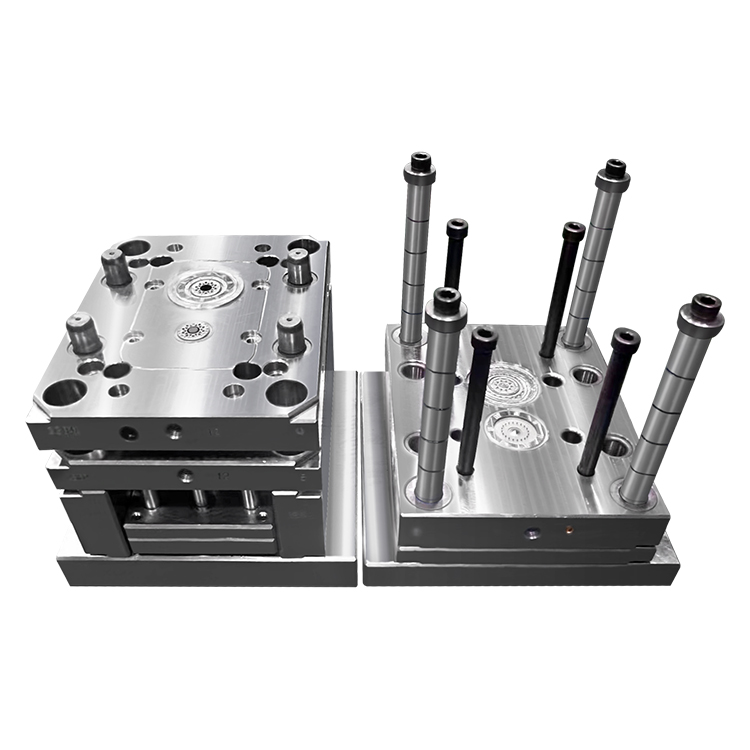

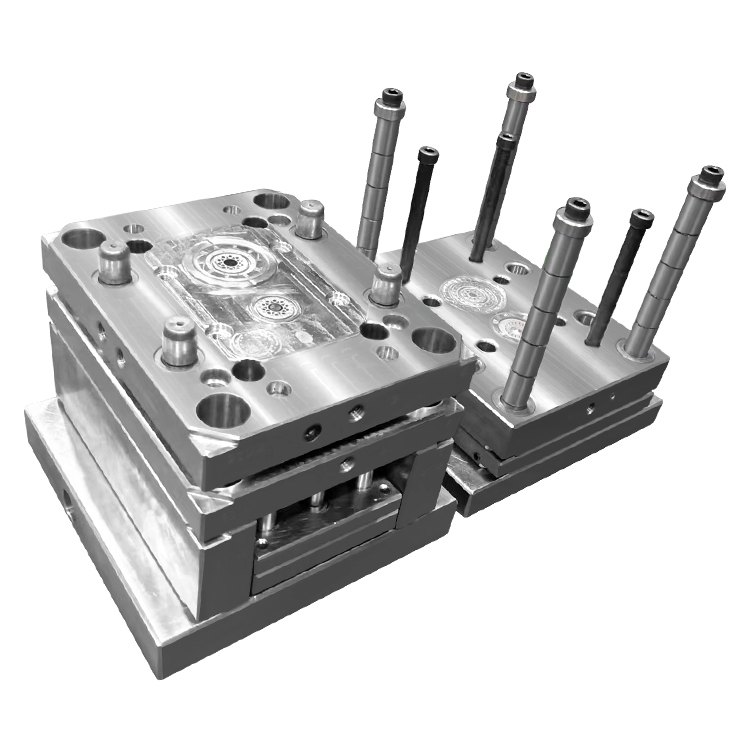

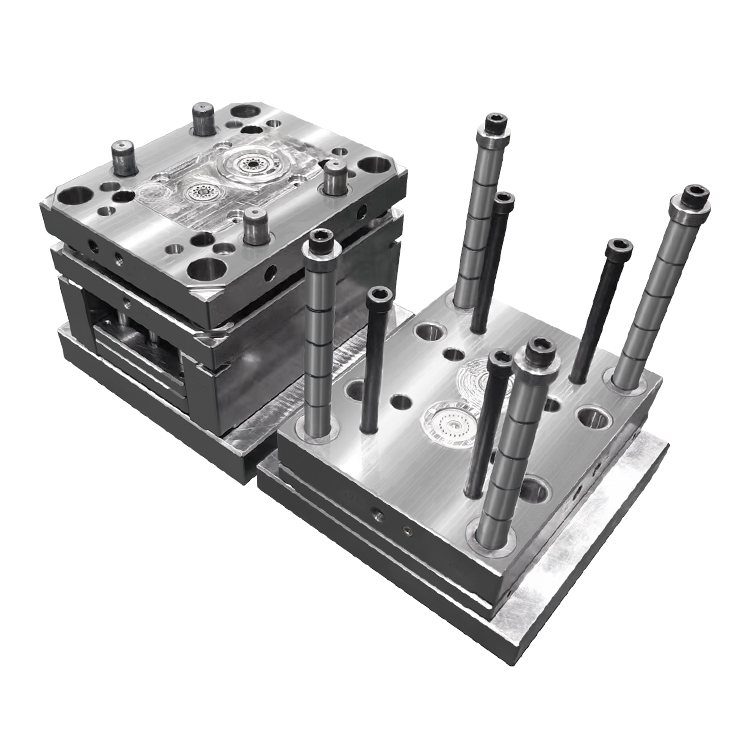

Diese Spritzgussform ist für die R05C01-Primärkappe mit TPU-Umspritzung maßgeschneidert und nutzt die integrierte Zwei-Schuss-Umspritzungstechnologie mit 1+1 Kavitäten. Die Formung der starren HDPE-Basis und der weichen TPU-Außenbeschichtung erfolgt in einem einzigen Einspritzzyklus, wodurch zusätzliche manuelle Montagevorgänge entfallen. Ausgestattet mit einem punktgenauen Sub-Anguss-Zuführsystem ermöglicht die Form eine strenge Kontrolle des Oberflächenaussehens für scheibenförmige Kappenteile, ideal für die Massenproduktion von Anti-Rutsch-Knopfkappen, Gerätefußpolstern und Positionierungsbasiskomponenten.
| Artikelspezifikation | |
|---|---|
| Formhohlraum | 1+1 Zwei-Schuss-Kavitätsanordnung |
| Hauptsubstratmaterial | HDPE TAISOX 7200 |
| Überformungsmaterial | TPU Shore 35A |
| Gleichmäßige Schrumpfrate | 1.020 |
| Gating-Methode | Punktanschnitt (Feindüsen-Punktanschnitt) |
| Vorderer Hohlraum aus Stahl | P20 |
| Hinterer Kernstahl | P20 |
| Umformprozess | Einstufige integrierte Zwei-Schuss-Umspritzung |
Das fertige Teil ist eine scheibenförmige Kappe mit zentralem konkaven Vorsprung und unterer Stecksäule mit Positionierungskerbe. Für eine schnelle Montage kann es direkt auf die passenden Teile gesteckt und verriegelt werden. Auf der oberen Scheibenoberfläche sind mehrere kleine Durchgangslöcher verteilt, die zur Gewichtsreduzierung, Belüftung, Anti-Rutsch-Reibung und Positionierungsmarkierung dienen.
Harter HDPE-Grundrahmen : Verfügt über eine hohe strukturelle Steifigkeit, ausgezeichnete Schlagfestigkeit, Säure- und Alkali-Korrosionsbeständigkeit und eine äußerst geringe Wasseraufnahme, wodurch die langfristige Dimensionsstabilität und die Festigkeit der Installationsbefestigung erhalten bleiben.
Weiche TPU-Außenschicht : Bietet ein ultraweiches Berührungsgefühl, hervorragende Anti-Rutsch-Eigenschaft, Verschleißfestigkeit und Stoßdämpfung, wodurch die Handberührung und der Anti-Rutsch-Effekt der Kontaktfläche erheblich optimiert werden.
Integrierte Formgebung zur Senkung der Produktionskosten Durch Zwei-Schuss-Umspritzung werden hartes Substrat und weiche Verkleidung in einem Prozess fertig gestellt, eine Nachmontage ist nicht erforderlich. Es reduziert effektiv den Arbeitsaufwand und den kumulativen Toleranzfehler, der durch den Einbau separater Komponenten entsteht.
Kostengünstige und effiziente Formkonfiguration P20-Formstahl zeichnet sich durch kurze CNC-Bearbeitungszyklen und moderate Werkzeuginvestitionen aus und erfüllt perfekt die Anforderungen der Klein- und Mittelserienproduktion. Das punktgenaue Anschnittdesign unterstützt die automatische Angusstrennung, was die Nachbearbeitung vereinfacht und ein standardisiertes Qualitätsmanagement für das Erscheinungsbild ermöglicht.
Starke Anpassungsfähigkeit an die Umwelt Die Kombination aus HDPE- und TPU-Materialien weist eine hervorragende Alterungsschutzwirkung gegenüber UV-Strahlung und Feuchtigkeit auf. Das fertige Produkt behält eine stabile Betriebsleistung in Arbeitsumgebungen im Freien und bei hoher Luftfeuchtigkeit bei und verlängert die Lebensdauer.
Beim Zwei-Schuss-Formen ist eine präzise Steuerung der Einspritztemperaturparameter erforderlich, um zu verhindern, dass die Hochtemperatur-TPU-Schmelze in das vorgeformte HDPE-Basisteil eindringt und es beschädigt.
Die Feineinstellung des Schrumpfkompensationswerts muss während des ersten Formversuchs erfolgen, um ein Verziehen, Abblättern und Delaminieren der überspritzten TPU-Schicht zu vermeiden.
Zusätzliche Abluftschlitze müssen auf der großen flachen Scheibenfläche des Formhohlraums optimiert werden, zusammen mit einer angemessenen Einstellung des Packungsdrucks, um Einfallstellen, Luftstreifen und Fließlinien auf der Produktoberfläche zu vermeiden.
Dieses geformte zweifarbige Kappenteil wird häufig in Fußpolstern für Haushaltsgeräte, rutschfesten Positionierungsfüßen für Geräte, Einstellknöpfen für Instrumente, Saugnapf-Befestigungsabdeckungen und Verriegelungskappen für elektronische Baugruppen eingesetzt.
F1: Können wir die Härte des umspritzten TPU-Materials anpassen? A: Ja, wir unterstützen maßgeschneiderte Shore-Härten von TPU im Bereich von 30 A bis 95 A entsprechend Ihren tatsächlichen Nutzungsanforderungen.
F2: Kann der Formstahl auf höherwertiges Material aufgerüstet werden? A: Optionale Stahlsorten wie 718H, S136 und NAK80 sind auf Anfrage erhältlich, um die Lebensdauer der Form zu verlängern und ein besseres Polierergebnis zu erzielen.
F3: Ist die Hohlraummenge anpassbar? A: Lösungen mit mehreren Kavitäten wie 2+2 oder 4+4 Kavitäten können entwickelt werden, um die Stundenleistung bei großvolumigen Aufträgen zu verbessern.
