Definieren wir zunächst den Feind: den Undercut. Ein Hinterschnitt ist jeder Vorsprung oder jede Vertiefung in einem Teil, der seine direkte Entnahme aus der Form in der Hauptöffnungsrichtung (oder Kernzugrichtung) verhindert.
Stellen Sie sich vor, Sie versuchen, eine quadratische Form aus einem runden Loch zu entfernen - es funktioniert nicht. In Kunststoffteilen sind Unterschnitte als Seitenlöcher, innere Haken oder externe Riegel üblich. Um dies zu lösen, brauchen wir Bewegungen, die nicht nur gerade auf und ab sind.
Ein Schieberegler ist ein Mechanismus, der sich horizontal (oder in einem leichten Winkel) bewegt, um sich von einem Unterschnitt zu lösen, bevor sich die Hauptform öffnet.
Wie es funktioniert:
Die häufigste Antriebsmethode ist die Verwendung eines abgewinkelten Stifts (oder Nockenstifts). Als sich die beiden Hälften der Form zu öffnen beginnen, gleitet sich der festgelegte Stift durch eine Buchse im Schieberegler und zwingt ihn, sich seitlich auf seinen Führungsschienen zu bewegen. Diese laterale Bewegung zieht den Schieberegerkern aus dem Unterschnitt. Sobald es klar ist, kann sich die Form vollständig öffnen und das Teil kann normal ausgeworfen werden.
Schlüsselmerkmale:
Angetrieben von: Die Öffnungsaktion der Form.
Bewegung: in erster Linie horizontal.
Stärke: Hoch. Sie sind robust und können große oder tiefe Unterschnitte bilden.
Ort: Wird normalerweise für Hinterschnitte an der Außenseite oder an der Seitenwand verwendet.
Beispiel aus der Praxis: Der Seitengriff eines Elektrowerkzeugs, der USB-Anschluss an einem Computergehäuse oder der Riegel an einem Werkzeugkasten.
Eine elegantere Lösung für Innenhinterschnitte ist ein Heber. Es kombiniert geschickt die Auswurfaktion mit der Hinterschneidungsfreigabe in einer Bewegung.
So funktioniert es:
Auf der Auswerferplatte ist ein Heber montiert. Beim Vorschub der Stößelstangen der Einspritzmaschine bewegt sich die gesamte Auswerferplatte nach vorne. Der Heber, der schräg in einem Führungsblock oder einem bearbeiteten Schlitz im Kern sitzt, wird gezwungen, diesem Weg zu folgen. Dadurch entsteht eine kombinierte Bewegung: Es bewegt sich gleichzeitig nach oben und nach außen. Durch diese Auswärtsbewegung wird es von der inneren Hinterschneidung weggezogen und gleichzeitig vom Kern gedrückt.
Schlüsselmerkmale:
Angetrieben durch: Das Auswurfsystem.
Bewegung: Eine diagonale zusammengesetzte Bewegung (nach oben + nach außen).
Stärke: moderat. Der abgewinkelte Stift kann eine Schwachstelle sein, daher ist er am besten für kleinere interne Unterschnitte geeignet.
Standort: Fast ausschließlich für interne Unterschnitte.
Beispiel für reale Welt: Die internen Halterungsklammern in einem Telefongehäuse, der Verriegelungsmechanismus in einem Lebensmittelbehälterdeckel oder interne Schraubbosse mit Unterschnitten.
| Slider | Lifter | |
|---|---|---|
| Treibende Kraft | Schimmelpilze | Ausstoßsystem |
| Bewegungsrichtung | Horizontal / lateral | Diagonal (vertikal + lateral) |
| Ideal für | Externe Unterschnitte | Interne Unterschnitte |
| Komplexität und Kosten | Höher (mehr Komponenten) | Niedriger (einfacheres Design) |
| Stärke | Hoch | Mäßig |
Als Schimmelpilzdesigner ist die Auswahl des richtigen Mechanismus von entscheidender Bedeutung. Hier ist der Denkprozess:
Standort des Unterschnitts: Dies ist der Hauptfaktor. Ist es außen oder das Innere?
Tiefe der Unterschnitte: Schieberegler handhaben aufgrund ihrer robusten Konstruktion besser mit tieferen Unterschneidungen um.
Trennlinie und Ästhetik: Schieberegler können sichtbare Zeugenlinien im Außenbereich des Teils hinterlassen. Lifter halten ihre Aktion im Inneren versteckt.
Schimmelpilz und Kosten: Schieberegler benötigen mehr Platz für die Form des Schimmelpilzes und potenziell steigende Formgröße und -kosten. Lifter arbeiten innerhalb des vorhandenen Auswerferplatten -Fußabdrucks.

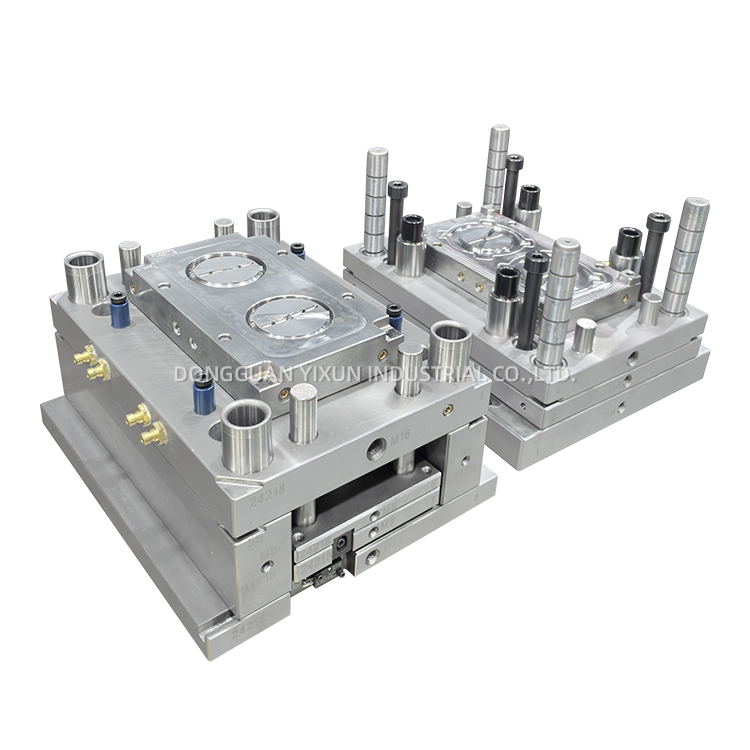

In der Welt des Injektionsformens sind Schieberegler und Lifter die Master -Schlüssel, die komplexe Teildesigns freischalten. Sie verwandeln eine einfache Zwei-Platten-Form in ein ausgeklügeltes Mehrfachaktionssystem.
Einfach gesagt:
Verwenden Sie einen Schieberegler, um einen Kern von der Seite zu ziehen.
Verwenden Sie einen Lifter, um von innen nach innen zu drücken.
Das Verständnis dieser Mechanismen ist nicht nur für Schimmelpilzdesigner. Für Produktentwickler und Ingenieure kann es zu Teilen führen, die nicht nur funktional, sondern auch einfacher und billiger hergestellt werden. Hier treffen sich intelligentes Produktdesign und meisterhaftes Formtechnik.
