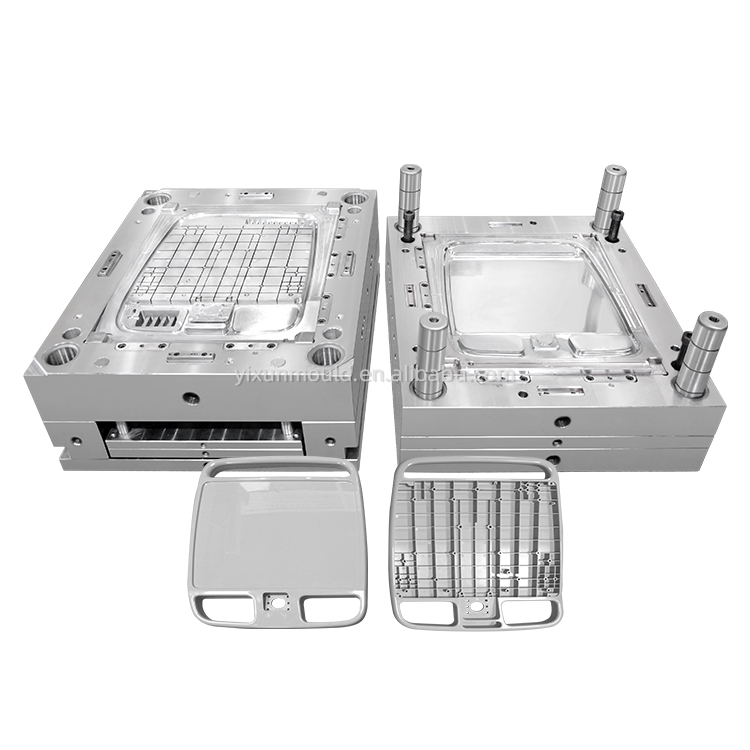

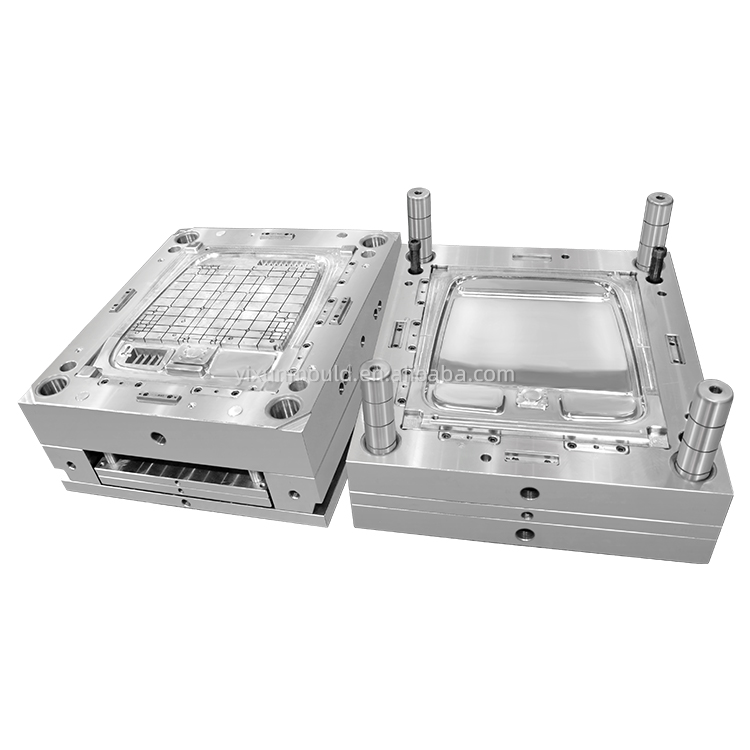

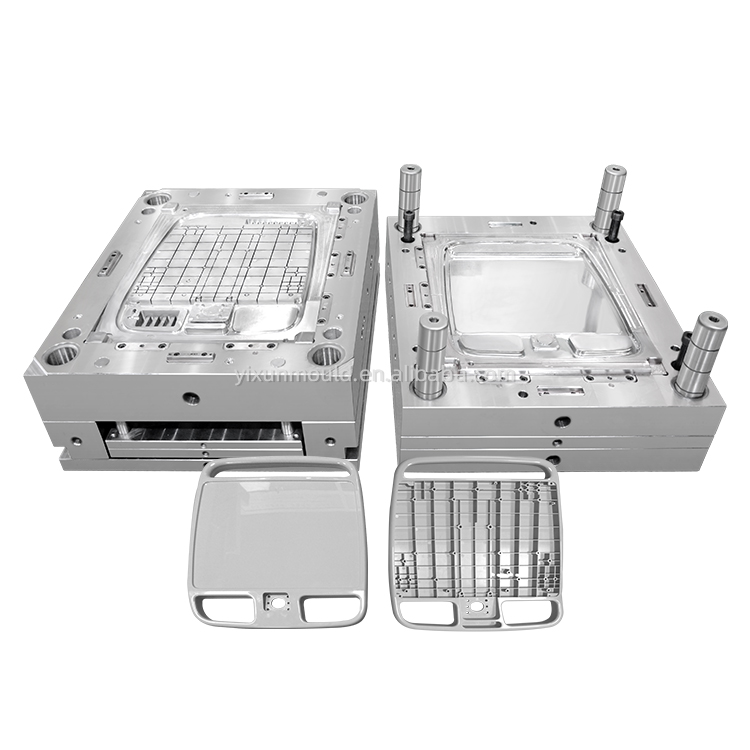

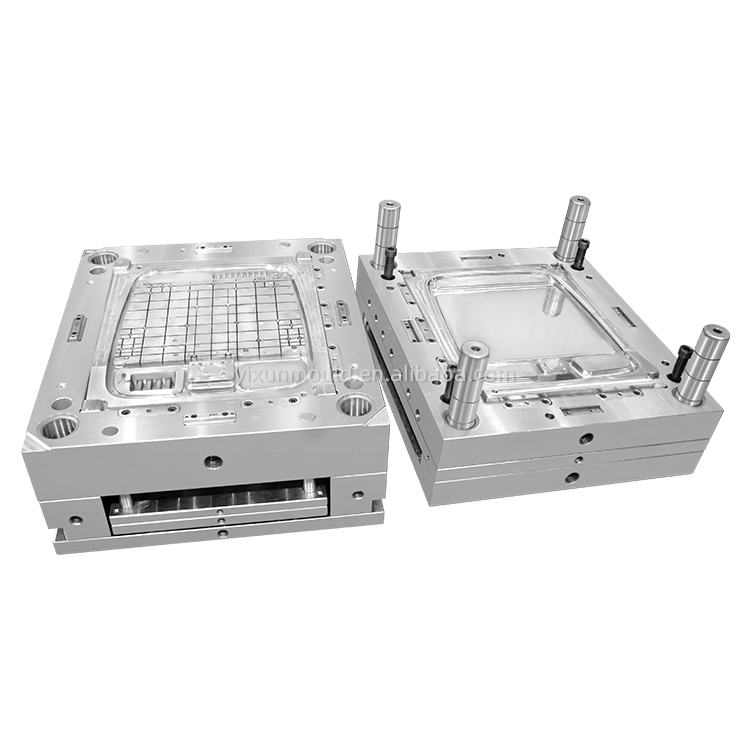

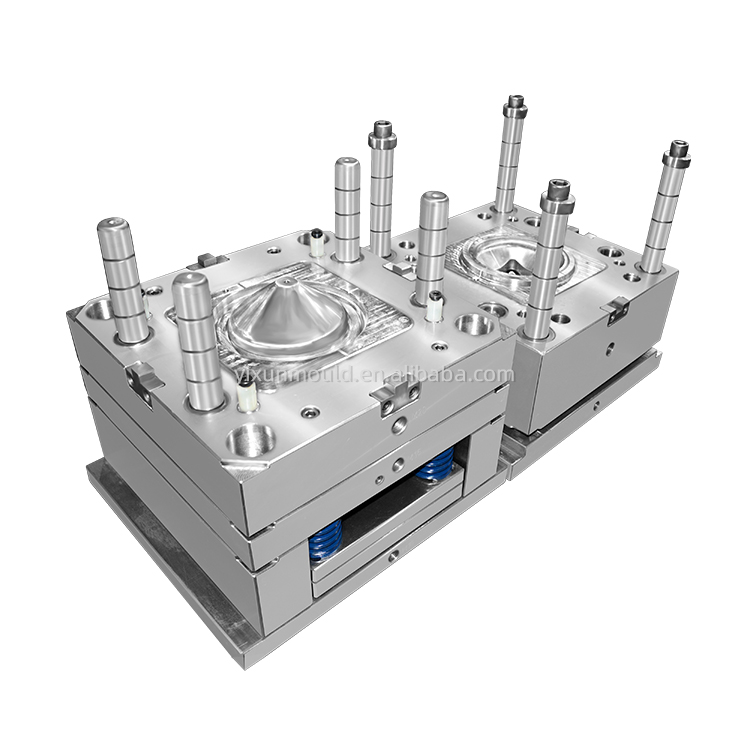

Spritzgussform mit mehreren Kavitäten für gasunterstützte Teile: Leichtere, stärkere und kostengünstige Lösungen

Gasunterstütztes Spritzgießen (GAIM) repräsentiert den neuesten Stand der Kunststoffherstellungstechnologie. Bei diesem innovativen Verfahren wird während der Einspritzphase unter Druck stehendes Stickstoffgas in den geschmolzenen Kunststoff injiziert, wodurch Hohlkanäle in Teilen mit dickem Querschnitt entstehen. Das Ergebnis? Produkte, die leichter, fester, formstabiler und völlig frei von Einfallstellen sind – und das bei gleichzeitiger Reduzierung des Materialverbrauchs und der Produktionskosten.

---

Wie gasunterstütztes Spritzgießen funktioniert

Der Vier-Schritte-Präzisionsprozess

1. Teilweise Polymerinjektion

• 70-95 % des benötigten Kunststoffs werden in den Formhohlraum eingespritzt

• Präzise berechnetes Schussvolumen sorgt für eine optimale Gaskanalbildung

2. Stickstoffgasinjektion

• Durch spezielle Gasstifte oder -düsen wird Hochdruck-Stickstoffgas (typischerweise 100–300 bar) eingeleitet

• Gas folgt dem Weg des geringsten Widerstands durch dickere Abschnitte

3. Gasverpackung und -haltung

• Der Gasdruck drückt den Kunststoff gegen die Formoberflächen und verhindert so Einfallstellen

• Wenn Gas durch den geschmolzenen Kern strömt, bilden sich interne Gaskanäle

4. Gasentlüftung und Teileauswurf

• Gas wird abgelassen und durch das System recycelt

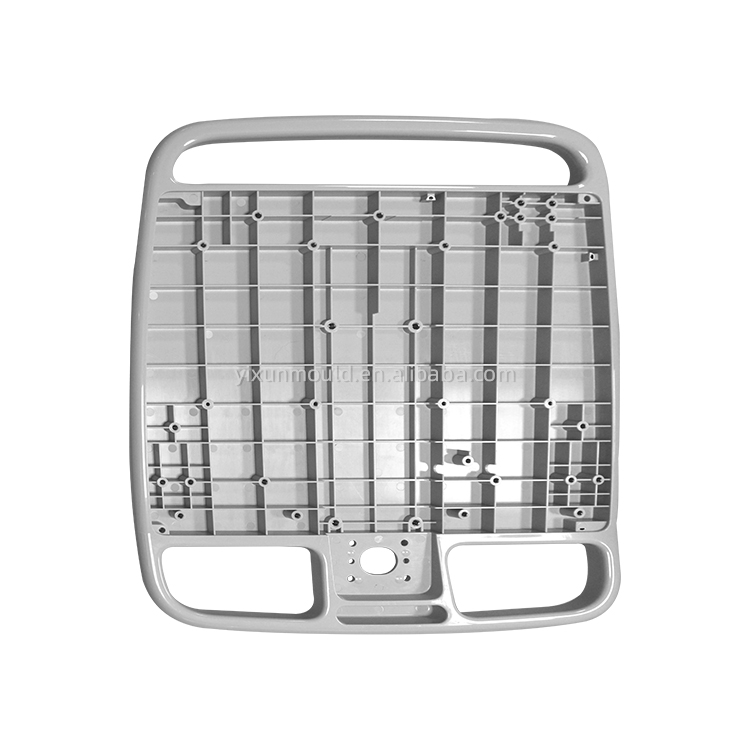

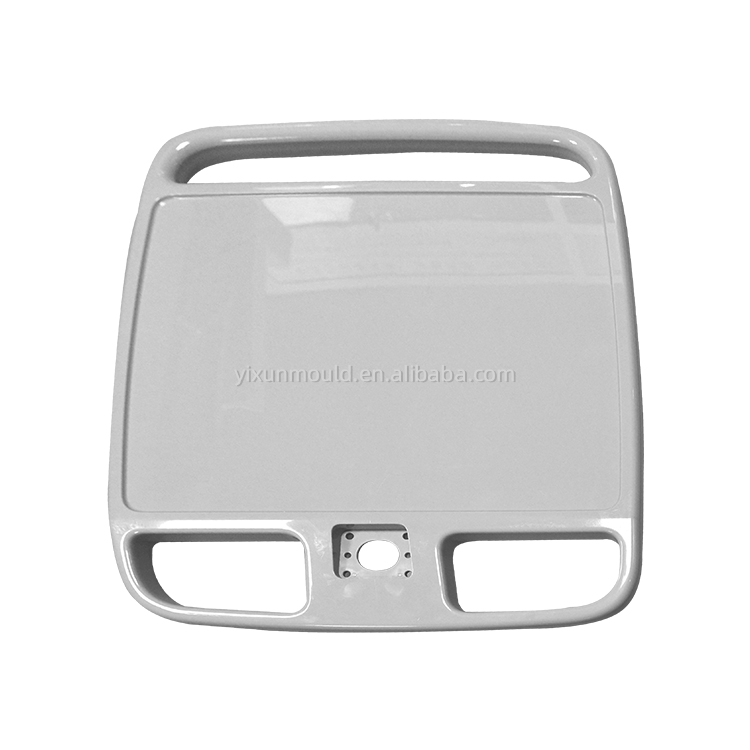

• Fertigteil mit hohler Innenstruktur wird ausgeworfen

---

Wesentliche Vorteile gegenüber herkömmlichem Spritzguss

Strukturelle Überlegenheit

• Bis zu 40 % Gewichtsreduzierung ohne Einbußen bei der Festigkeit

• Hohle Rippen und Vorsprünge bewahren die strukturelle Integrität und minimieren gleichzeitig den Materialverbrauch

• Verbessertes Verhältnis von Steifigkeit zu Gewicht für tragende Anwendungen

Perfekte Oberflächenqualität

• Keine Einfallstellen auf sichtbaren Oberflächen, auch hinter dicken Rippen

• Reduzierter Verzug durch gleichmäßige Abkühlung und geringere Eigenspannungen

• Hervorragende Oberflächenbeschaffenheit, bereit zum Lackieren, Plattieren oder zur direkten Verwendung

Kosten- und Effizienzvorteile

• Materialeinsparung von 20-35 % im Vergleich zu Massivteilen

• Geringere Anforderungen an den Einspritzdruck verringern den Maschinenverschleiß

• Kürzere Zykluszeiten durch schnelleres Abkühlen von Hohlprofilen

• Reduzierte Spannkraft erforderlich, was den Einsatz kleinerer Maschinen ermöglicht

Designfreiheit

• Dickere Abschnitte ohne Qualitätseinbußen möglich

• Integrierte Strukturen ersetzen mehrere zusammengebaute Komponenten

• Komplexe Geometrien mit unterschiedlichen Wandstärken realisierbar

---

Unsere technischen Fähigkeiten und Spezifikationen

Präzise Prozesskontrolle

• Fortschrittliche Gaskontrollsysteme: Cinpres/Gasinjektionstechnologie mit einer Druckgenauigkeit von ±0,5 bar

• Echtzeitüberwachung: Kontinuierliche Verfolgung von Gasdruck, -volumen und Injektionszeitpunkt

• Mehrpunkt-Gasinjektion: Für Teile mit einer Länge von mehr als 800 mm oder mit komplexen Geometrien

• Gasrückgewinnung im geschlossenen Kreislauf: Stickstoffrecycling von über 95 % für Kosteneffizienz und Umweltverträglichkeit

Materialkompetenz

Design- und Engineering-Unterstützung

• DFM-Analyse: Entwurf im Frühstadium zur Bewertung der Herstellbarkeit

• Moldflow-Simulation: Erweiterte Vorhersage und Optimierung der Gasdurchdringung

• Gaskanaldesign: Optimale Platzierung und Größe für eine gleichmäßige Materialverteilung

• Prototypenentwicklung: Funktionsprototypen zum Testen und Validieren

---

Branchenanwendungen und Fallstudien

Automobilkomponenten

• Armaturenbrett-Querträger: 35 % Gewichtsreduzierung im Vergleich zu Stahl, integrierte Befestigungspunkte

• Türgriffe und Armlehnen: Oberflächen der Klasse A mit verstärkter Innenstruktur

• Frontträger: Reduziertes Gewicht bei gleichbleibender Schlagfestigkeit

• Fallstudie: A-Säulenverkleidung im Automobilbereich von 1,2 kg auf 0,78 kg reduziert und gleichzeitig die Steifigkeit um 15 % verbessert

Möbel und Haushaltsgeräte

• Untergestelle für Bürostühle: Einteilige Konstruktion, die mehrere Metallkomponenten ersetzt

• TV- und Monitorrahmen: Elegante, dünne Rahmen mit dicken Strukturabschnitten

• Gerätegriffe: Ergonomische Designs ohne Einfallstellen oder Verwerfungen

• Fallstudie: Der 42-Zoll-TV-Frontrahmen erzielte 28 % Materialeinsparungen und machte die Richtarbeiten nach dem Formen überflüssig

Konsumgüter

• Werkzeugkastengehäuse: Schlagfest mit reduziertem Materialverbrauch

• Gepäckrahmen: Leichte und dennoch langlebige Strukturkomponenten

• Kinderspielgeräte: Erhöhte Sicherheit durch glatte Oberflächen und abgerundete Kanten

Industrieausrüstung

• Maschinengehäuse: Große Platten mit integrierten Befestigungsvorsprüngen

• Materialtransportkomponenten: Leichte Teile für verbesserte Ergonomie

• Gehäuse und Abdeckungen: Dimensionsstabilität bei wechselnden Temperaturbedingungen

---

Qualitätssicherung und Standards

Umfassende Testprotokolle

• Strukturelle Integrität: Druckprüfung von Gaskanälen, Belastungsprüfung kritischer Abschnitte

• Maßgenauigkeit: KMG-Überprüfung aller kritischen Toleranzen (±0,15 mm Standard, ±0,05 mm Präzision)

• Oberflächenqualität: Optisches Scannen auf Einfallstellen, Verzugsmessung auf Granittischen

• Materialverifizierung: FTIR-Tests, Dichtemessungen und Validierung mechanischer Eigenschaften

Branchenzertifizierungen

• IATF 16949: Einhaltung von Qualitätsmanagementsystemen für die Automobilindustrie

• ISO 9001: Zertifizierung des Qualitätsmanagementsystems

• Materialrückverfolgbarkeit: Vollständige Dokumentation von der Harzcharge bis zum fertigen Teil

• Prozessvalidierung: Vollständige IQ/OQ/PQ-Dokumentation für medizinische und Automobilanwendungen

---

Projektentwicklungsprozess

Phase 1: Designberatung (1-2 Wochen)

• Anforderungsanalyse und Machbarkeitsstudie

• Erste Kostenschätzung und Durchlaufzeitbewertung

• Anleitung zur Materialauswahl

Phase 2: Engineering & Simulation (2-3 Wochen)

• 3D-Modellierung und DFM-Analyse

• Moldflow- und Gasdurchdringungssimulation

• Formdesign mit integriertem Gasinjektionssystem

Phase 3: Prototyping (3-4 Wochen)

• Herstellung von Musterformen

• Entwicklung von Prozessparametern

• Lieferung funktionsfähiger Prototypen

Phase 4: Produktionswerkzeuge (6–8 Wochen)

• Herstellung von Produktionsformen

• Prozessoptimierung und Validierung

• Erstmusterfreigabe

Phase 5: Massenproduktion

• Dedizierte Produktionsüberwachung

• Statistische Prozesskontrolle

• Just-in-Time-Lieferoptionen

---

Warum sollten Sie sich für unsere gasunterstützten Formungslösungen entscheiden?

Über 15 Jahre Spezialerfahrung

• Über 200 erfolgreiche gasgestützte Projekte abgeschlossen

• Branchenübergreifende Expertise von Automotive bis Consumer Electronics

• Kontinuierliche Prozessverbesserung durch Datenanalyse

Komplettes Servicepaket

• Verantwortung aus einer Hand vom Entwurf bis zur Lieferung

• Eigene Formenkonstruktion und -herstellung

• Komplette Sekundäroperationen (Montage, Lackierung, Galvanisierung)

• Bestandsverwaltung und Kanban-Systeme

Wettbewerbsvorteile

• Kosteneffizienz: Niedrigere Stückkosten durch Materialoptimierung

• Qualitätsführerschaft: Null-Fehler-Programme mit umfassender SPC

• Technische Partnerschaft: Kollaborativer Ansatz zur Designoptimierung

• Globaler Support: Technische Unterstützung an allen Produktionsstandorten

---

Fordern Sie ein Angebot oder eine technische Beratung an

Für ein genaues Angebot erforderliche Informationen:

1. Teil-3D-Dateien (STEP-, IGES- oder X_T-Format bevorzugt)

2. Jährlicher Volumenbedarf und Projektzeitplan

3. Materialspezifikationen und Leistungsanforderungen

4. Oberflächenbeschaffenheit und kosmetische Standards

5. Anwendungsumgebung und Lastbedingungen
