Verzug beim Spritzgießen ist eine der hartnäckigsten Herausforderungen für Hersteller in der Automobil-, Medizin-, Unterhaltungselektronik- und industriellen Kunststoffproduktion. Selbst geringfügige Maßverzerrungen können zu Montagefehlern, Dichtungsproblemen, schlechter Ästhetik und kostspieligen Ausschussraten führen. Im Gegensatz zu Oberflächenfehlern spiegelt der Verzug direkt ein Ungleichgewicht der inneren Spannungen und eine ungleichmäßige Schrumpfung innerhalb eines Formteils wider. Die Reduzierung des Verzugs ist nicht das Ergebnis einer einzelnen Anpassung, sondern das Ergebnis einer hochgradig kontrollierten Interaktion zwischen Materialauswahl, Spritzgussformdesign, Verarbeitungsparametern und Kühlbalance. Dieser Leitfaden liefert eine prozessgesteuerte, technikorientierte Roadmap zur systematischen Reduzierung von Verzug beim Spritzgießen mit bewährten Industriestrategien.
Verzug wird im Wesentlichen durch ungleichmäßige Schrumpfung innerhalb eines geformten Kunststoffteils verursacht. Wenn geschmolzenes Polymer abkühlt und erstarrt, schrumpfen verschiedene Bereiche unterschiedlich schnell. Wenn diese Schrumpfungskräfte unausgeglichen sind, verformt sich das Teil.
In Spritzgusssystemen entsteht Verzug aus vier Kernungleichgewichten: Wärmegradienten, Druckgradienten, molekulare Orientierung und Materialschrumpfungsverhalten . Jeder dieser Faktoren wird direkt davon beeinflusst, wie die Spritzgussform konstruiert ist und wie der Prozess gesteuert wird.
Beispielsweise kühlen dicke Abschnitte langsamer ab als dünne Abschnitte. Wenn eine Seite eines Teils schneller abkühlt, verfestigt es sich früher und widersteht der Kontraktion aus langsamer abkühlenden Bereichen, wodurch das Teil aus der Form gerät. Gleichzeitig führt der inkonsistente Packungsdruck im gesamten Hohlraum zu Zonen mit unterschiedlicher Dichte, die nach dem Auswerfen unterschiedlich schrumpfen.
Faserverstärkte Materialien bringen eine weitere Ebene der Komplexität mit sich. Glasfasern orientieren sich entlang von Fließlinien, erhöhen die Steifigkeit in einer Richtung und verursachen anisotrope Schrumpfung – eine der aggressivsten Ursachen für Verzug.
Die folgende Tabelle fasst die Hauptursachen zusammen:
| Physikalischer Mechanismus | des Verzugstreibers | Typischer Aufprall auf das Spritzgusswerkzeug |
|---|---|---|
| Ungleichmäßige Kühlung | Differenzielle Erstarrung | Gebogene Kanten, verdrehte Rahmen |
| Ungleichmäßiger Druck | Dichtevariation | Gewölbte Flächen |
| Faserorientierung | Gerichtetes Schrumpfen | Curling, Torsion |
| Schrumpfrate des Materials | Harzkristallisation | Verformung im Makromaßstab |
Das Verständnis dieser Mechanismen ermöglicht es Ingenieuren, Korrekturmaßnahmen präzise anzuwenden, anstatt sich auf die Maschinenoptimierung durch Versuch und Irrtum zu verlassen.
Die Materialwahl ist einer der wirksamsten Hebel zur Verzugskontrolle. Unterschiedliche Polymere weisen stark unterschiedliche Schrumpfverhalten, Kristallstrukturen und Wärmeausdehnungskoeffizienten auf. Die Auswahl des richtigen Harzes für eine bestimmte Geometrie ist oft effektiver als jede nachgelagerte Prozesskorrektur.
Amorphe Kunststoffe wie ABS, PC und PMMA weisen im Allgemeinen eine geringere und gleichmäßigere Schrumpfung auf als teilkristalline Polymere wie PP, POM, Nylon und PE. Halbkristalline Materialien durchlaufen beim Abkühlen einen Phasenwechsel, der zu unvorhersehbaren Kontraktionsmustern führt, die das Risiko eines Verzugs erheblich erhöhen.
Die Faserverstärkung verbessert die Steifigkeit, erhöht jedoch die anisotrope Schrumpfung. Beispielsweise kann glasfaserverstärktes PP quer zur Fließrichtung doppelt so stark schrumpfen wie entlang dieser. Dies bedeutet, dass die Angussposition und das Strömungsmuster der Spritzgussform speziell für verstärkte Materialien entwickelt werden müssen.
Auch die Konsistenz der Materialchargen ist wichtig. Schwankungen des Feuchtigkeitsgehalts, des Schmelzflussindex (MFI) oder der Füllstoffbeladung können das Schrumpfverhalten von Schuss zu Schuss verändern. Eine strikte Harztrocknung und Materialrückverfolgbarkeit reduzieren diese Variation an der Quelle.
Zu den wichtigsten Richtlinien zur Materialauswahl gehören:
Bevorzugen Sie amorphe Harze, wenn die Dimensionsstabilität entscheidend ist
Wenn eine isotrope Schrumpfung erforderlich ist, verwenden Sie mineralgefüllte Kunststoffe statt glasgefüllter Kunststoffe
Passen Sie die Schrumpfrate des Harzes an den Dickegradienten des Teils an
Vermeiden Sie uneinheitliche Mischungen der Mahlgutverhältnisse
Die Materialauswahl sollte immer zusammen mit dem Design der Spritzgussform und nicht isoliert bewertet werden.
Die Spritzgussform selbst ist die strukturelle Grundlage für die Verzugskontrolle. Schlecht ausbalancierte Formen verstärken geringfügige Prozessschwankungen zu großflächigen Verformungen.
Die Gleichmäßigkeit der Wandstärke ist die wichtigste Entwurfsregel. Abschnitte, die sich um mehr als 30 % in der Dicke unterscheiden, garantieren nahezu eine ungleichmäßige Kühlung. Wenn Dickenübergänge nicht vermieden werden können, sollten allmähliche Verjüngungen abrupte Stufen ersetzen.
Das Design und die Position der Anschnitte steuern direkt die Fließwege, die Packungseffizienz und die Faserausrichtung. Der Anschnitt in der Mitte fördert die symmetrische Schrumpfung, während der Anschnitt am Rand die Richtungsspannung erhöht. Mehrere Anschnitte müssen mithilfe einer Strömungsanalyse ausgeglichen werden, um Rennverfolgung und Druckasymmetrie zu vermeiden.
Die Rippen- und Buckelstruktur erfordert besondere Aufmerksamkeit. Zu dicke Rippen verankern Kühlspannungen und verursachen durch Senken verursachte Verformungen. Die ideale Rippendicke sollte zwischen 50 und 70 % der Nennwanddicke liegen.
Die folgenden Designfaktoren haben den stärksten Einfluss auf den Verzug:
| Merkmale des Spritzgusswerkzeugs | Verzugsrisiko bei schlechter Konstruktion |
|---|---|
| Variation der Wandstärke | Hoch |
| Gate-Ungleichgewicht | Hoch |
| Überdicke Rippe | Mittelhoch |
| Scharfe Ecken | Medium |
| Asymmetrische Geometrie | Hoch |

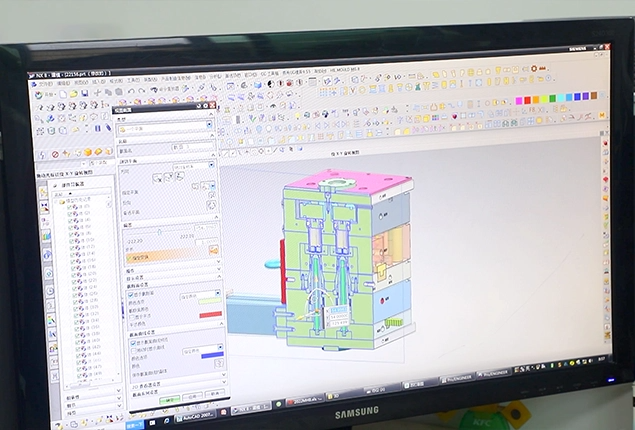

Das moderne Design von Spritzgussformen basiert stark auf der Simulation des Formflusses. Software zur Verzugsvorhersage modelliert Schrumpfung, Faserorientierung und Kühleffizienz, bevor Stahl geschnitten wird. Durch die Einbindung von Simulationen in der Entwurfsphase werden Strukturverzugsprobleme vermieden, die nicht allein durch Verarbeitungsanpassungen behoben werden können.
Selbst bei einer perfekt konstruierten Spritzgussform können falsche Verarbeitungsparameter zu starkem Verzug führen. Das Ziel der Prozesskontrolle besteht darin, eine gleichmäßige Materialdichte, ausgewogene Abkühlraten und eine stabile Molekülorientierung aufrechtzuerhalten.
Die Schmelzetemperatur beeinflusst direkt die Viskosität und das Packungsverhalten. Eine zu hohe Schmelzetemperatur erhöht die Schrumpfung und die Eigenspannung, während niedrige Temperaturen eine ordnungsgemäße Füllung der Kavität verhindern und zu schwachen Schweißnähten führen, die sich beim Abkühlen verziehen.
Die Einspritzgeschwindigkeit beeinflusst die Scherwärme und die Faserausrichtung. Hohe Geschwindigkeiten richten Polymerketten aggressiv in Fließrichtung aus und verstärken so die Richtungsschrumpfung. Eine kontrollierte Geschwindigkeitsstufung über die Füllphasen hinweg verringert dieses Risiko.
Packdruck und Packzeit gehören zu den kritischsten Kontrollen des Verzugs. Eine unzureichende Packung führt zu Hohlräumen und Zonen mit geringer Dichte, die nach dem Auswerfen übermäßig schrumpfen. Übermäßiges Packen führt jedoch zu Spannungen, die sich als verzögerter Verzug entfalten.
Die Formtemperatur bestimmt die Oberflächenverfestigung. Große Temperaturunterschiede zwischen den Kavitätenhälften führen zu einer asymmetrischen Kühlschrumpfung und einer sofortigen Biegung des Teils beim Auswerfen.
Zu den praktischen Prozesskontrollstrategien gehören:
Mehrstufige Geschwindigkeitsprofile
Dynamischer Packungsdruckabfall
Kontrolle der Gleichmäßigkeit der Formtemperatur innerhalb von ±2 °C
Echtzeitüberwachung des Werkzeuginnendrucks
Prozessstabilität ist wichtiger als extreme Parameteroptimierung. Eine etwas unvollkommene, aber wiederholbare Einstellung erzeugt weniger Verzug als eine aggressive Einstellung, die zu Schwankungen neigt.
Die Abkühlzeit nimmt oft mehr als 60 % des Spritzgießzyklus in Anspruch und ist der einflussreichste Faktor bei der Verzugskontrolle. Ein ungelenktes Kühldesign führt zu Wärmegradienten, die durch keine Verarbeitungseinstellung vollständig korrigiert werden können.
Kühlkanäle müssen der Geometrie des Teils möglichst genau folgen. Konforme Kühlung , die durch additive Verfahren hergestellt wird, verbessert die Temperaturgleichmäßigkeit im Vergleich zu gerade gebohrten Kanälen erheblich. Dies führt zu einer synchronisierten Erstarrung und reduzierten inneren Spannungsgradienten.
Zu den wichtigsten Abkühlungsrisiken gehören:
Ungleichmäßiger Kanalabstand
Totwasserzonen
Kalkablagerungen verringern die Wärmeübertragung
Unzureichende Kühlung in der Nähe dicker Rippen und Vorsprünge
Bei der ausgewogenen Kühlung geht es nicht um maximale Kühlung, sondern um gleichmäßige Kühlung . Das Unterkühlen eines Bereichs, während ein anderer geschmolzen bleibt, führt zu einer dauerhaften Verformung, die in der Polymermatrix verankert ist.
Fortschrittliche Temperaturkontrolleinheiten mit turbulenter Strömungskapazität und Rückmeldung pro Zone reduzieren den Verzug bei Anwendungen mit engen Toleranzen wie medizinischen Gehäusen und optischen Komponenten erheblich.
Selbst bei einer vollständig optimierten Spritzgussform und einem stabilen Prozess weisen bestimmte Materialien und Geometrien nach dem Auswerfen immer noch einen Restverzug auf. Post-Molding-Techniken dienen als kontrollierte Spannungsabbaumechanismen.
Das Glühen ist eine der effektivsten Methoden zur Reduzierung des sekundären Verzugs. Indem das Teil unter seine Glasübergangstemperatur erhitzt und über einen kontrollierten Zeitraum gehalten wird, entspannen sich innere Spannungen, ohne die äußere Geometrie zu verformen.
Die vorrichtungsbasierte Kühlung hält das Teil unmittelbar nach dem Auswerfen in der Ausrichtung, bis das thermische Gleichgewicht erreicht ist. Dies ist besonders effektiv bei dünnen, flachen Platten und langen Strukturrahmen.
Die Feuchtigkeitskonditionierung ist für hygroskopische Materialien wie Nylon von entscheidender Bedeutung. Aufgenommene Feuchtigkeit gleicht die innere Spannungsverteilung aus und stabilisiert das Endmaß.
Die Sekundärkontrolle ersetzt nicht die ordnungsgemäße Form- und Prozessgestaltung – sie kann jedoch die Ausschussraten beim Produkthochlauf und bei Materialübergängen reduzieren.
Die Verhinderung von Verzug ist am wirksamsten, wenn sie in das Qualitätssystem integriert wird und nicht als Problem der Brandbekämpfung in der Produktion behandelt wird. Durch vorausschauende Messung und Früherkennung können Ingenieure eingreifen, bevor große Ausschussmengen entstehen.
Die prozessbegleitende Überwachung mithilfe von Werkzeuginnendrucksensoren und Infrarot-Formtemperaturscannern liefert Echtzeitindikatoren für Ungleichgewichte. Abweichungen von den Basiskurven lassen eine Maßabweichung weit vor der sichtbaren Verformung des Teils erkennen.
Die statistische Prozesskontrolle (SPC) verfolgt kritische Variablen wie Teileebene, diagonale Verformung und Dickenabweichung. Die Trendanalyse zeigt Werkzeugverschleiß, Verstopfung des Kühlkanals und Materialinkonsistenzen auf.
Durch die digitale Zwillings-Verzugssimulation werden reale Produktionsdaten mit virtuellen Modellen verknüpft, sodass Teams Prozesskorrekturen testen können, ohne die Fertigung zu unterbrechen.
Die Verzugskontrolle wird nur dann nachhaltig, wenn der Spritzgussprozess als geschlossenes System und nicht als festes Rezept behandelt wird.
Die Reduzierung des Verzugs beim Spritzgießen ist das Gesamtergebnis einer disziplinierten Materialauswahl, intelligenter Spritzgusstechnik, streng kontrollierter Verarbeitungsbedingungen und thermisch ausgeglichener Kühlsysteme. Es gibt keinen einzelnen Parameter, der Verzug allgemein eliminiert. Stattdessen erreichen Hersteller langfristige Stabilität durch systemweite Optimierung.
Durch die Kombination von prädiktiver Simulation, Präzisionswerkzeugen, Echtzeitüberwachung und Spannungskontrolle nach dem Formen wird der Verzug zu einer beherrschbaren technischen Variablen und nicht zu einem unvorhersehbaren Defekt. Unternehmen, die diese Kontrollen beherrschen, liefern durchweg eine höhere Maßgenauigkeit, geringere Ausschussraten und einen stärkeren Markenruf bei der Herstellung von Kunststoffen mit hohen Toleranzen.
F1: Kann der Verzug beim Spritzgießen vollständig eliminiert werden?
Eine vollständige Eliminierung ist selten möglich, aber eine systematische Kontrolle durch Formdesign, Materialoptimierung und präzise Verarbeitung kann den Verzug in den meisten Anwendungen auf nahezu Null reduzieren.
F2: Welche Materialien sind am anfälligsten für Verformungen?
Teilkristalline Kunststoffe wie PP, Nylon und POM weisen eine höhere und weniger gleichmäßige Schrumpfung auf, wodurch sie anfälliger für Verformungen sind als amorphe Materialien wie ABS oder PC.
F3: Ist die Temperatur der Spritzgussform wichtiger als die Temperatur der Schmelze?
Beides ist kritisch. Die Schmelzetemperatur beeinflusst die Bildung innerer Spannungen, während die Formtemperatur die Oberflächenerstarrung und das Kühlgleichgewicht bestimmt. Die Verzugskontrolle erfordert eine koordinierte Optimierung beider.
F4: Wie effektiv ist die Mold-Flow-Simulation für die Verzugsvorhersage?
Moderne Simulationswerkzeuge erreichen eine hohe Vorhersagegenauigkeit, wenn Materialdaten und Kühllayouts richtig modelliert werden. Sie reduzieren die Testiterationen während der Werkzeugentwicklung erheblich.
F5: Erhöht eine schnellere Zykluszeit das Verzugsrisiko?
Ja. Eine aggressive Zyklusreduzierung führt häufig zu einer ungleichmäßigen Erstarrung und einer unzureichenden Spannungsrelaxation, was beides die Wahrscheinlichkeit eines Verzugs erhöht.
