| Funktion | Technische Details | Hauptvorteile |
|---|---|---|
| PA6+30GF-Material | 30 % glasfaserverstärktes Polyamid 6 (PA6) | Bietet hohe Zugfestigkeit, Steifigkeit und Hitzebeständigkeit; Reduziert Schrumpfung und Verzug für eine gleichbleibende Maßgenauigkeit |
| Präzisionsformung | Enge Toleranzkontrolle (±0,02 mm für kritische Merkmale) | Gewährleistet eine perfekte Passform mit passenden Komponenten; eliminiert Montagelücken und Leckrisiken |
| Komplexe Geometrie | Kundenspezifische T-Verbindungs-/Y-Verbindungskonfigurationen mit glatten internen Flusswegen | Optimiert die Flüssigkeits-/Gasdynamik; minimiert Druckabfall und Turbulenzen |
| Integrierte Dichtungsfunktionen | Präzise gefertigte O-Ring-Nuten und Schnappverbindungen | Ermöglicht eine werkzeuglose, auslaufsichere Montage; reduziert die Installationszeit |
| Hochtemperaturwiderstand | HDT (Heat Deflection Temperature) bis 200°C | Geeignet für den Motorraum von Kraftfahrzeugen und Industrieumgebungen mit hohen Temperaturen |
| Chemische Kompatibilität | Beständig gegen Automobilflüssigkeiten, Öle und übliche Industriechemikalien | Gewährleistet eine langfristige Leistung unter korrosiven Betriebsbedingungen |
| Parameter | Standardkonfiguration | Benutzerdefinierte Optionen |
|---|---|---|

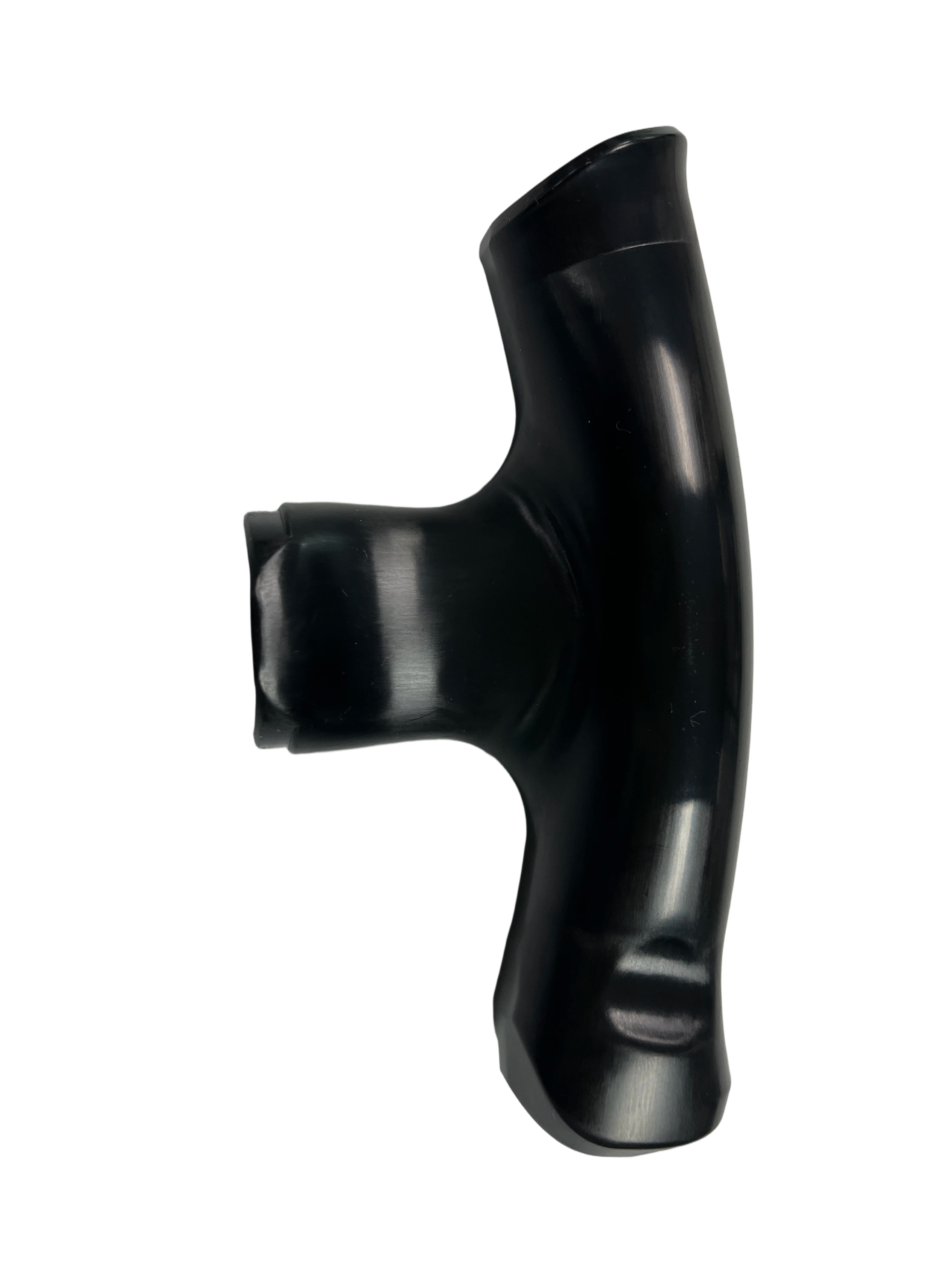

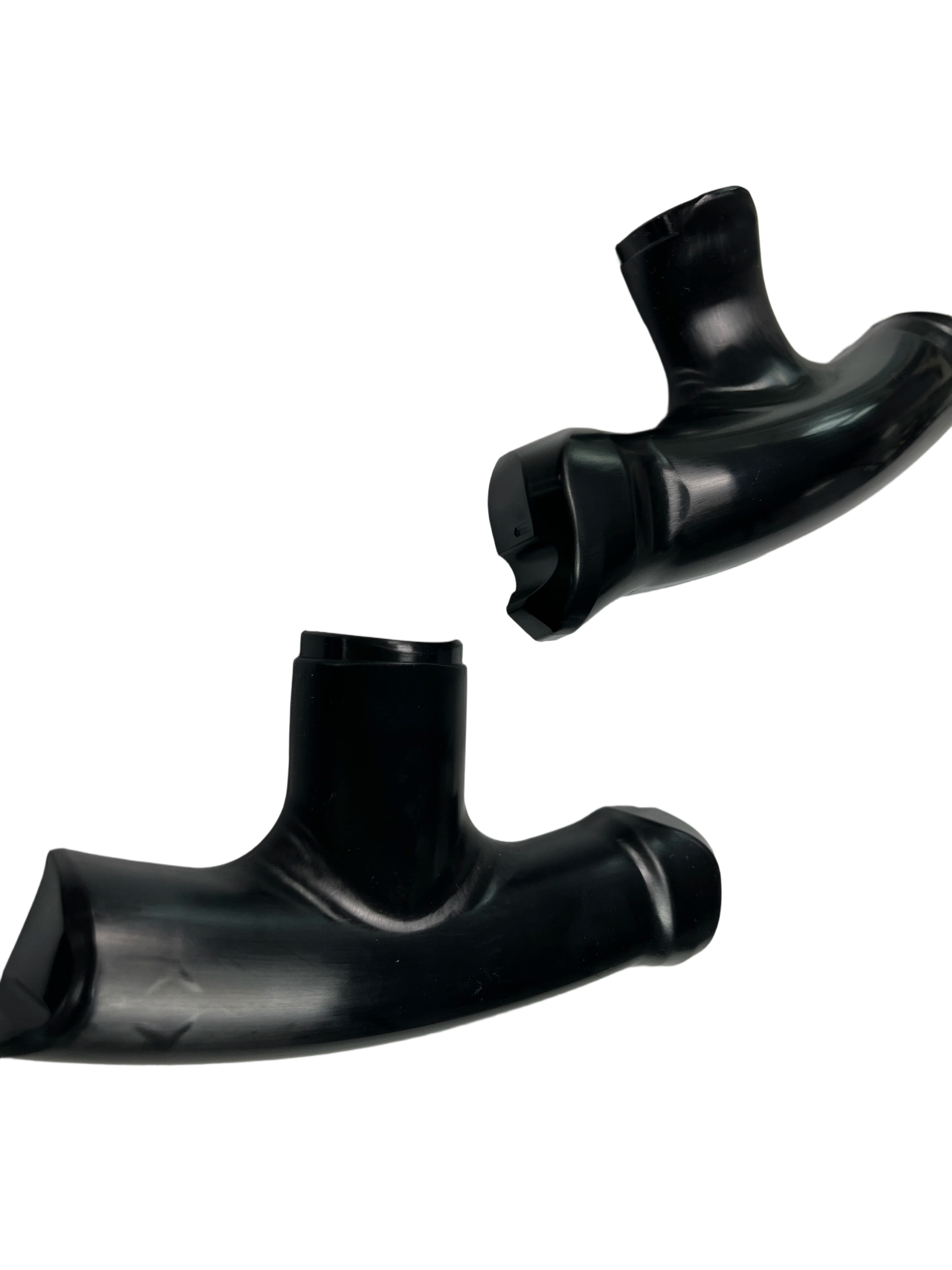

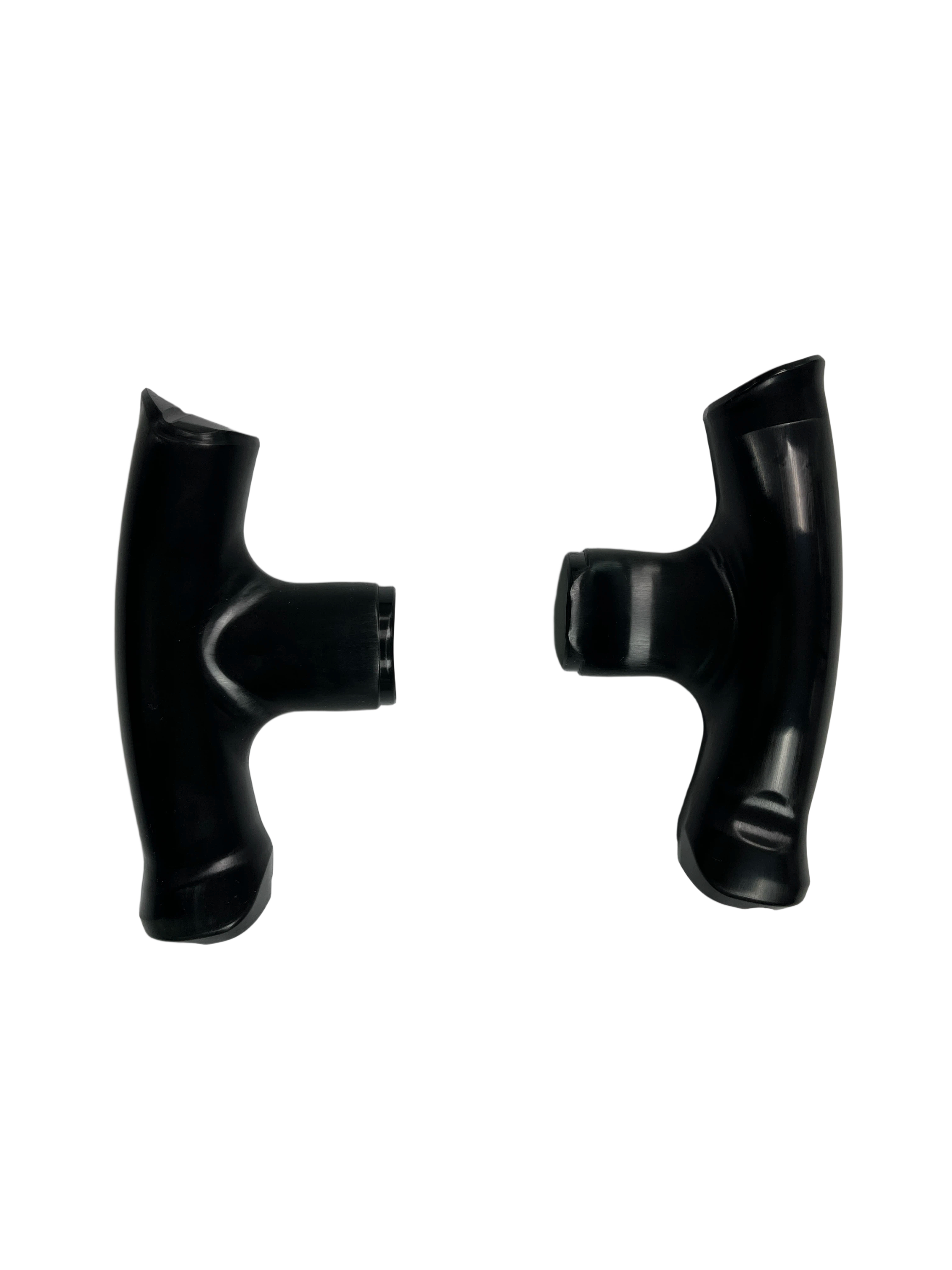

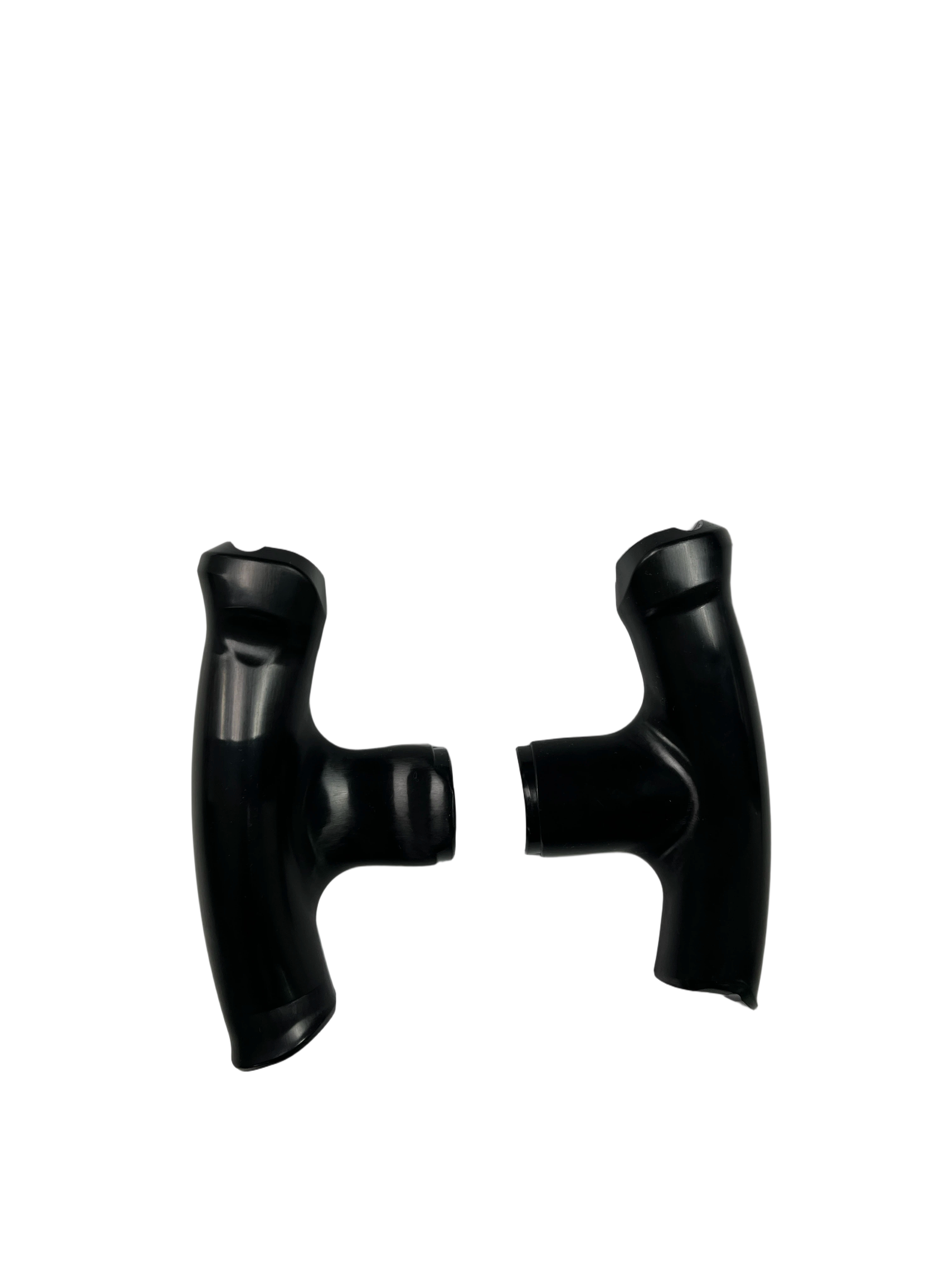

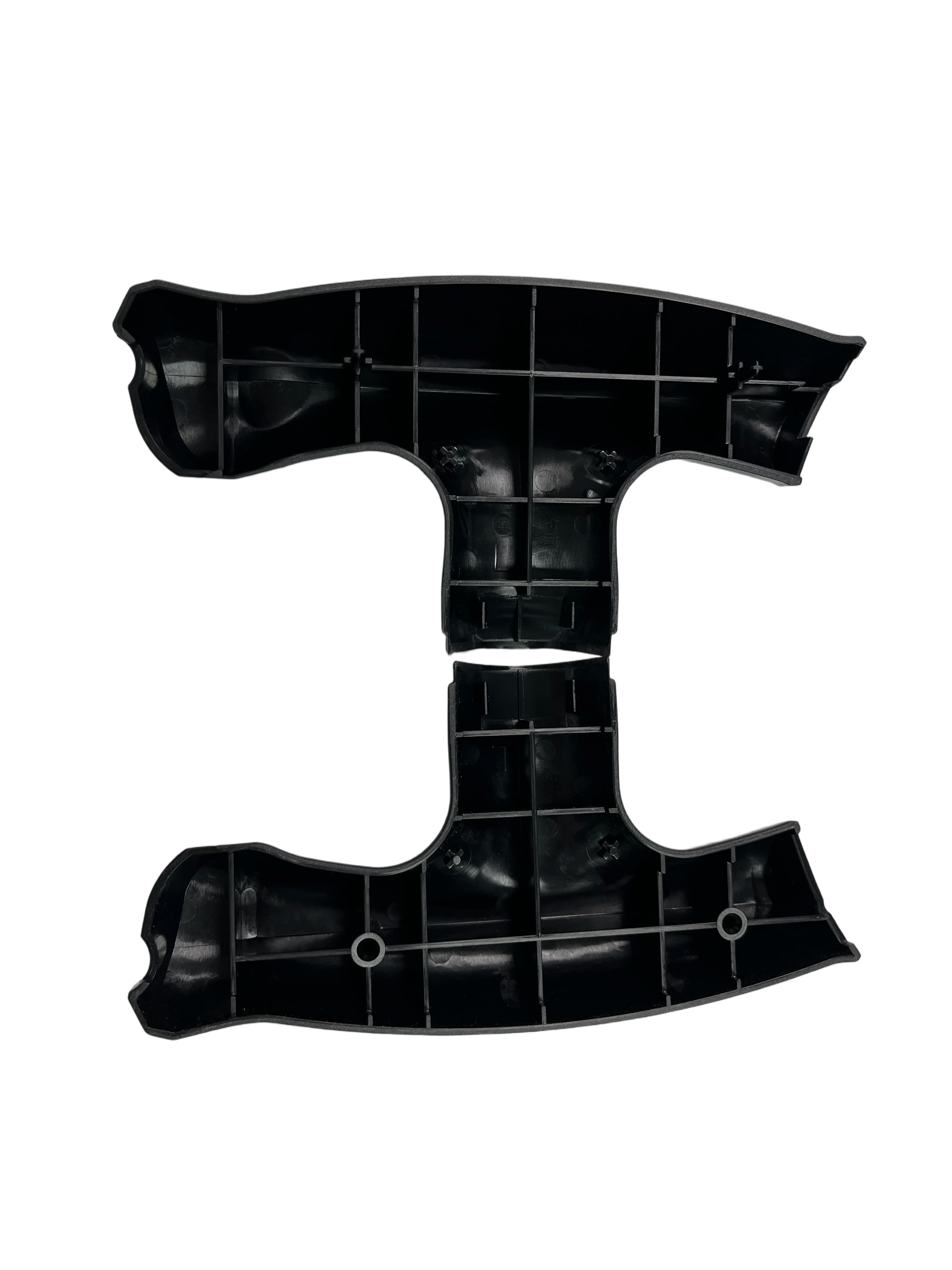

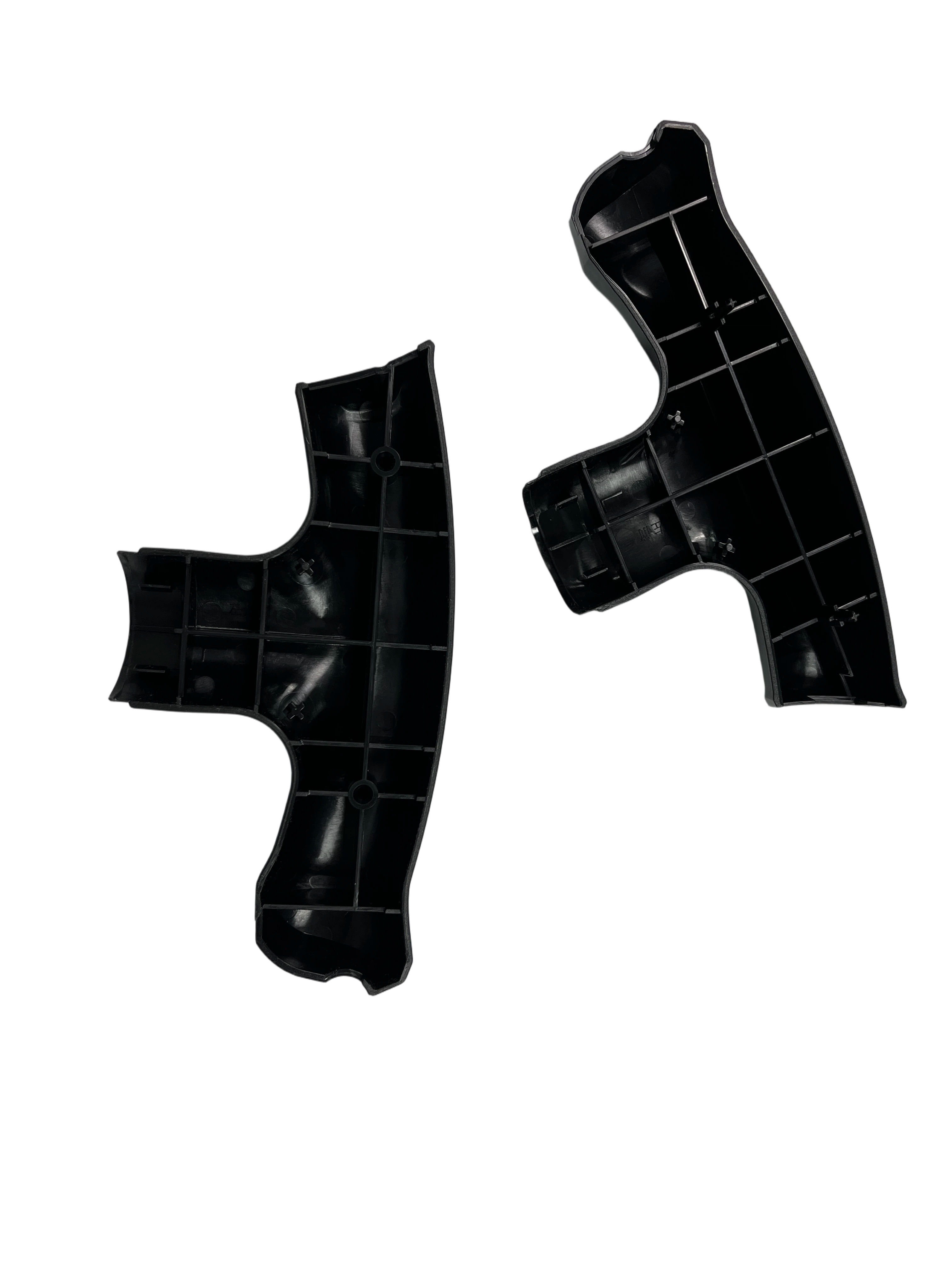

| Produkttyp | T-Verbindungs-/Y-Verbindungs-Strukturbauteile | Kundenspezifische Multi-Port-Konfigurationen, abgewinkelte Verbindungen oder integrierte Montagehalterungen |
| Material | PA6+30GF (30 % glasfaserverstärktes Nylon 6) | Flammhemmendes PA6, UV-stabilisierte Typen oder alternative technische Kunststoffe (PP, PBT) |
| Farbe | Schwarz (Standard) | Individuelle Farbanpassung (RAL/Pantone) |
| Toleranz | ±0,02 mm für kritische Dichtflächen; ±0,05 mm für unkritische Merkmale | Individuelle Toleranzklassen für Ultrapräzisionsanwendungen |
| Wandstärke | 2,0–3,0 mm (optimiert für Festigkeit und Fluss) | Kundenspezifische Dicken für spezifische Lastanforderungen |
| Dichtungsschnittstelle | O-Ring-Nut (Standard); Widerhaken- oder Flanschanschlüsse verfügbar | Kundenspezifische Dichtungslösungen für bestimmte Flüssigkeits-/Gassysteme |
| Zertifizierungen | ISO 9001, RoHS, REACH | IATF 16949 (Automobil), FDA (Lebensmittelkontakt), UL 94 V-0 (Flammschutz) |
Wasserleitungen und Ansaugkrümmerkanäle des Motorkühlsystems
Kraftstoffsystem-Verteilungsleitungen und Emissionskontrollkomponenten
HVAC-Luftverteilungskanäle und Defroster-Düsenbaugruppen
Flüssigkeitsverteiler für pneumatische und hydraulische Systeme
Rohrverbinder und Ventiladapter für chemische Verarbeitungsanlagen
Flüssigkeitsübertragungsverbindungen für landwirtschaftliche Maschinen
Kanalanschlüsse für Klimaanlagen und Lüftungssysteme
Verteilerverbindungen für Sanitär- und Wasseraufbereitungssysteme
3D-CAD/CAM-Design mit DFM-Analyse und Mold-Flow-Simulation (CAE) zur Optimierung der Angussplatzierung, Kühlung und Fließweggeometrie.
Präzisionsgefertigte Formeinsätze mit einer Oberflächengüte von Ra ≤ 0,02 μm, um glatte interne Fließwege und makellose Teileoberflächen zu gewährleisten.
Servoangetriebene Spritzgießmaschinen mit Regelung für Materialdosierung und Druck; Temperaturgesteuerte Formoberflächen zur Vermeidung von Bindenähten und Verzug.
Automatisierte Zuführ- und Auswurfsysteme zur Minimierung menschlicher Fehler und zur Sicherstellung einer gleichbleibenden Teilequalität.
Entgraten und Reinigen nach dem Formen, um Grate und Verunreinigungen zu entfernen; Sichtprüfung unter D65-Standardbeleuchtung zur Überprüfung der Oberflächenbeschaffenheit.
Dimensionsüberprüfung mittels KMG und optischen Scannern; Dichtheitsprüfung, um die Dichtigkeit unter Druck sicherzustellen.
Leistungstests: Druckwechsel, Berstfestigkeit und Umweltwechsel (Temperatur/Feuchtigkeit) zur Validierung der Langzeitbeständigkeit.
Materialvalidierung: FTIR- und Zugtests zur Bestätigung der Materialzusammensetzung und der mechanischen Eigenschaften; Prüfung der chemischen Beständigkeit auf Flüssigkeitskompatibilität.
Designoptimierung: Unser Ingenieurteam verfeinert Ihr T-Verbindungs-/Y-Verbindungsdesign im Hinblick auf die Herstellbarkeit, senkt die Formkosten und verbessert die strukturelle Leistung.
Materialauswahl: Wir helfen Ihnen bei der Auswahl der optimalen Kunststoffsorte für Ihre Anwendung und achten dabei auf Festigkeit, Temperaturbeständigkeit und chemische Verträglichkeit.
Formenanpassung: Formen mit mehreren Kavitäten, Umspritzen von Metallkomponenten und Umspritzen von Dichtungselementen.
Oberflächenanpassung: Lasermarkierung, Tampondruck oder Texturierung für Branding und funktionale Identifizierung.
Unübertroffene Präzision: Bearbeitung im Mikrometerbereich und strenge Qualitätskontrolle stellen sicher, dass jede Komponente enge Toleranzen einhält, um eine auslaufsichere und zuverlässige Leistung zu gewährleisten.
Materialkompetenz: Jahrzehntelange Erfahrung im Formen von PA6+30GF und anderen technischen Kunststoffen, mit einer nachgewiesenen Erfolgsbilanz erfolgreicher Partnerschaften in der Automobil- und Industriebranche.
Anwendungsschwerpunkt: Maßgeschneiderte Lösungen für die Flüssigkeits-/Gasverteilung mit optimierten Strömungswegen und Dichtungsschnittstellen, um Ihre spezifischen Systemanforderungen zu erfüllen.
Kosteneffizienz: Produktionskapazitäten für große Stückzahlen und optimiertes Design reduzieren die Stückkosten bei gleichzeitiger Beibehaltung kompromissloser Qualität.
End-to-End-Support: Von der ersten Designberatung bis hin zur Massenproduktion und dem After-Sales-Service sind wir Ihr vertrauenswürdiger Partner für Präzisionslösungen für Kunststoffkomponenten.
