Produktübersicht

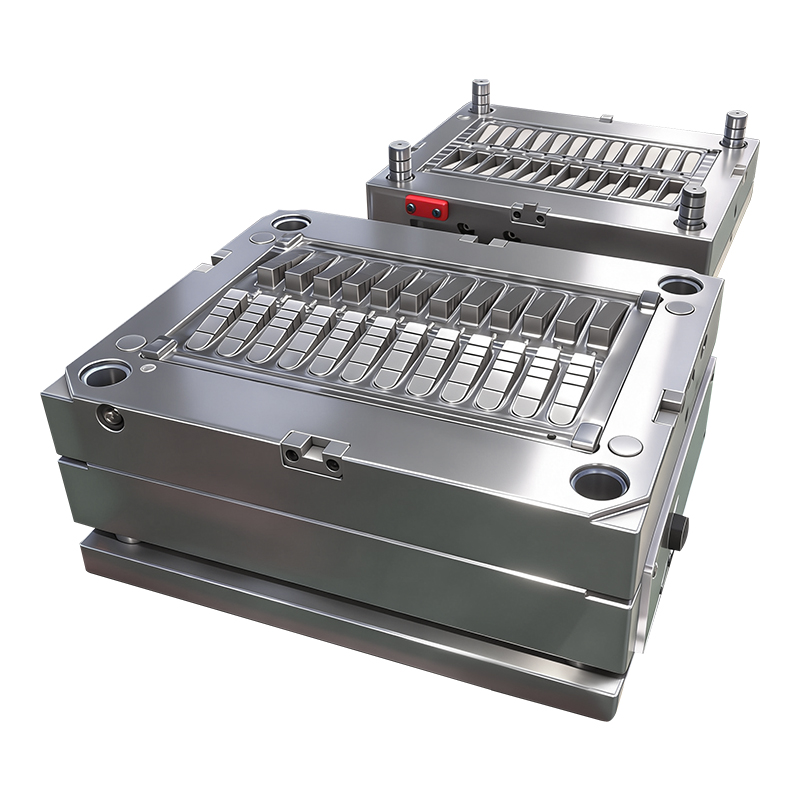

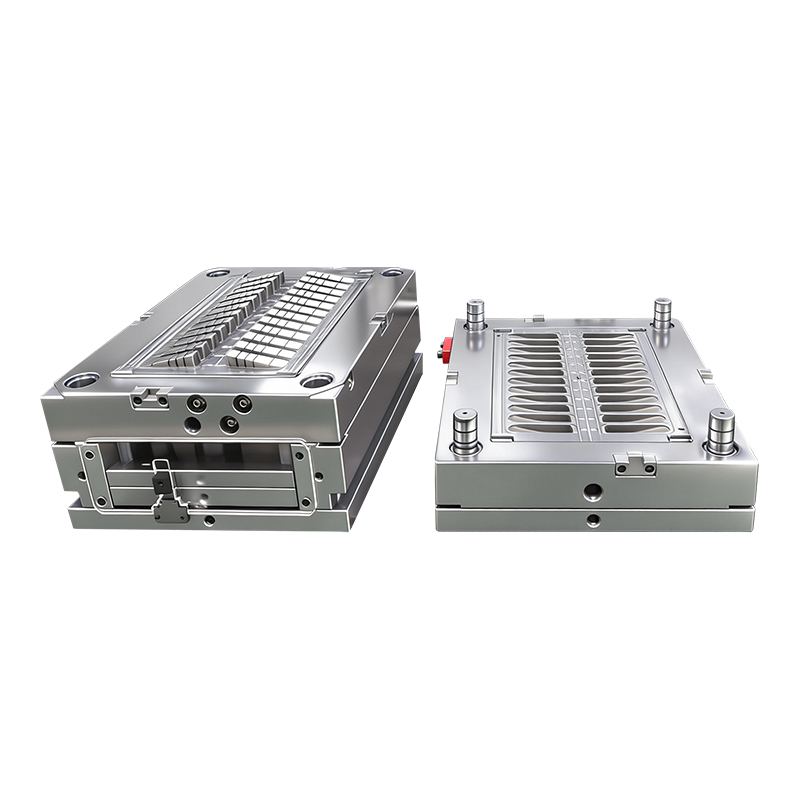

Hierbei handelt es sich um eine hochvolumige, präzisionsgefertigte Spritzgussform mit 1 x 24 Kavitäten, die speziell für die Massenproduktion von PS-Kompaktkunststoffkomponenten entwickelt wurde. Hergestellt aus hochwertigem Warmarbeitsstahl 1.2344, wärmebehandelt auf HRC 46–48, bietet dieses Werkzeug außergewöhnliche Verschleißfestigkeit, thermische Stabilität und lange Lebensdauer für eine kontinuierliche industrielle Produktion. Die Form verfügt über ein direktes U-Boot-Angusssystem und ist mit der standardmäßigen VDI 24#-Textur versehen. Sie sorgt für gleichmäßige, hochwertige Oberflächengüten in allen 24 Kavitäten und verfügt über versteckte Anschnitte, die sichtbare Markierungen auf fertigen Teilen beseitigen. Diese speziell für die Formeigenschaften von Polystyrol optimierte Form bewältigt häufig auftretende Herausforderungen wie Verzug, Einfallstellen und Maßabweichungen und ist damit die ideale Lösung für die hocheffiziente Herstellung kleiner, präziser Kunststoffkomponenten.
Kernproduktspezifikationen
| Detaillierte Parameter | des Spezifikationselements |
| Formhohlraum | 1*24 Multi-Cavity (24 Teile pro Zyklus), ultrahohe Effizienz für die Massenproduktion im großen Maßstab |
| Anwendbares Material | PS-Kunststoff (Polystyrol), ideal für starre, kostengünstige kompakte Kunststoffteile |
| Gating-System | Direkter Submarine-Anguss, versteckte Zuführung, ausgeglichener Schmelzefluss, keine sichtbaren Markierungen auf den Teileoberflächen |
| Formstahlsorte | 1.2344 Warmarbeitsstahl, bekannt für hohe Zähigkeit und thermische Ermüdungsbeständigkeit |
| Stahlhärte | HRC 46–48, vakuumwärmebehandelt für verbesserte Verschleißfestigkeit und Langzeitstabilität |
| Oberflächenbeschaffung | VDI 24# Standardtextur, gleichmäßig mattes Finish über alle 24 Kavitäten |
| Geformte Anwendung | Kundenspezifische kompakte Kunststoffkomponenten, Struktureinsätze und kleine industrielle Kunststoffteile |
| Produktionskompatibilität | Standard-Spritzgussmaschinen, die eine automatische Hochgeschwindigkeitsproduktion unterstützen |
| Produktionsmerkmal | Hoher Output, niedrige Fehlerrate, gleichmäßige Teilequalität, optimiert für eine kostengünstige Massenproduktion |
Fortschrittliches Formendesign und -herstellung

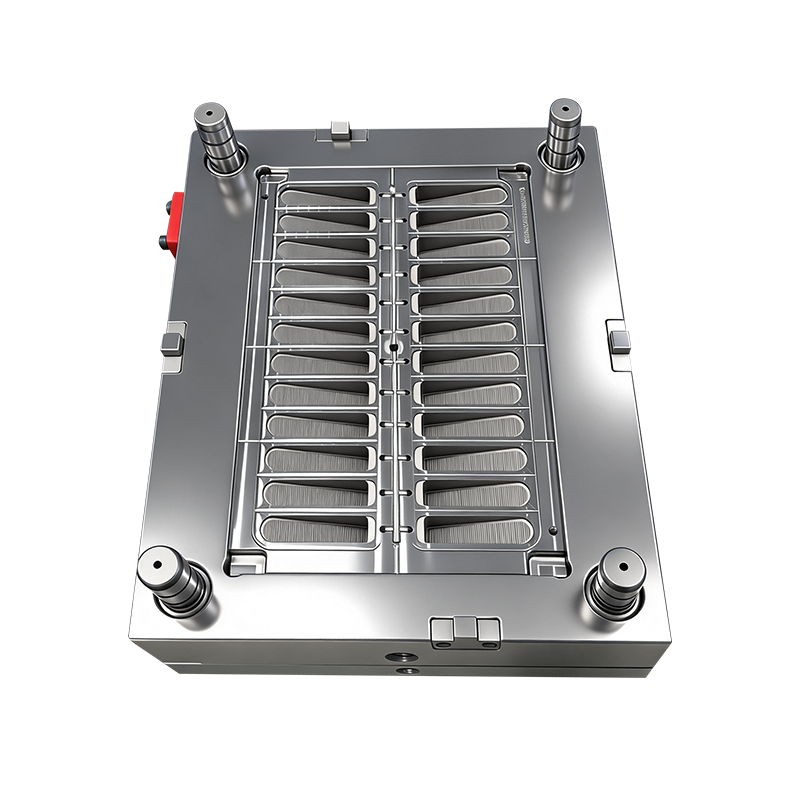

1. 1*24 Multi-Cavity-Layout für maximale Effizienz
Das 1*24-Kavitäten-Design wurde entwickelt, um den Produktionsdurchsatz zu maximieren und 24 identische Komponenten in einem einzigen Zyklus zu formen. Das Layout ist sorgfältig ausbalanciert, um einen gleichmäßigen Schmelzefluss, eine gleichmäßige Druckverteilung und eine gleichmäßige Kühlung über alle Kavitäten hinweg zu gewährleisten und das Risiko von Ungleichgewichten, Maßabweichungen oder Graten, die bei Formen mit großen Kavitäten häufig auftreten, auszuschließen. Diese Konfiguration reduziert die Stückkosten drastisch und eignet sich daher ideal für die OEM-Produktion in großen Stückzahlen.
2. Hochwertige 1.2344-Formstahlkonstruktion
Dieses aus hochwertigem 1.2344-Warmarbeitsstahl gefertigte und auf HRC 46–48 wärmebehandelte Werkzeug bietet eine außergewöhnliche Beständigkeit gegen Verschleiß, Hitze und Verformung. Die hohe Zähigkeit des Stahls verhindert Risse bei wiederholten Temperaturwechseln, während seine hervorragende Wärmeleitfähigkeit eine gleichmäßige Kühlung in allen Hohlräumen gewährleistet. Dies führt zu einer langen Werkzeuglebensdauer und einer stabilen Produktionsleistung, auch nach Millionen von Zyklen.
3. Direktes U-Boot-Torsystem für saubere Teile
Das direkte U-Boot-Torsystem ist strategisch so konzipiert, dass das Material durch verborgene Kanäle zugeführt wird, ohne sichtbare Spuren auf der Außenfläche der kompakten Komponenten zu hinterlassen. Der ausgewogene Fließweg gewährleistet eine schnelle und gleichmäßige Befüllung aller 24 Hohlräume, minimiert innere Spannungen und verhindert Verzug oder Einfallstellen in den kleinen, dünnwandigen Teilen. Das Anschnittdesign vereinfacht auch die Nachbearbeitung und reduziert den Beschnitt- und Endbearbeitungsaufwand.
4. VDI 24# Standard-Textur-Finish
Alle 24 Formhohlräume sind mit einer konsistenten VDI 24#-Textur versehen, die jedem Formteil ein gleichmäßig mattes Aussehen verleiht. Diese Textur verbirgt kleinere Gussfehler, bietet eine subtile rutschfeste Oberfläche und erfüllt die gängigen ästhetischen Standards für Industrie- und Verbraucherprodukte. Die gleichmäßige Oberfläche gewährleistet die Konsistenz von Charge zu Charge, was für Produktionsläufe mit hohen Stückzahlen von entscheidender Bedeutung ist.
5. Optimierte Kühlung für Zykluseffizienz
Die Form ist mit einem präzisionsgefertigten Kühlsystem mit strategisch platzierten Kanälen ausgestattet, die auf die kompakte Geometrie der Komponenten zugeschnitten sind. Dieses Design sorgt für eine schnelle und gleichmäßige Abkühlung in allen 24 Kavitäten, verkürzt die Zykluszeiten und verhindert ungleichmäßiges Schrumpfen oder Verziehen. In Kombination mit der Anordnung mit hoher Kavität maximiert dieses Kühlsystem die Produktionseffizienz, ohne die Teilequalität zu beeinträchtigen.
Materialanpassungsfähigkeit und Kernvorteile
PS (Polystyrol) ist aufgrund seiner geringen Kosten, Steifigkeit und einfachen Formbarkeit ein weit verbreitetes Kunststoffmaterial für kompakte Komponenten. Diese maßgeschneiderte Form wurde speziell entwickelt, um diese Eigenschaften zu nutzen:
Kosteneffizienz: Das 1*24-Design mit hoher Kavität und optimierten Zykluszeiten reduzieren die Stückkosten drastisch und machen die Massenproduktion von PS-Komponenten äußerst wirtschaftlich.
Haltbarkeit: Die Konstruktion aus 1.2344-Stahl und die Wärmebehandlung gewährleisten eine lange Lebensdauer der Form, auch bei kontinuierlicher Produktion von abrasivem PS-Material.
Gleichbleibende Qualität: Das ausgewogene Angusssystem und die VDI 24#-Textur sorgen für ein einheitliches Erscheinungsbild des Teils und Maßhaltigkeit in allen Hohlräumen.
Saubere Teile: Das Submarine-Gate-System eliminiert sichtbare Markierungen, reduziert die Nachbearbeitung und stellt sicher, dass die Teile strenge kosmetische Anforderungen erfüllen.
Schlüsselanwendungen
Dieses hochpräzise Spritzgusswerkzeug mit mehreren Kavitäten ist für die Herstellung einer breiten Palette kompakter PS-Kunststoffkomponenten konzipiert, darunter:

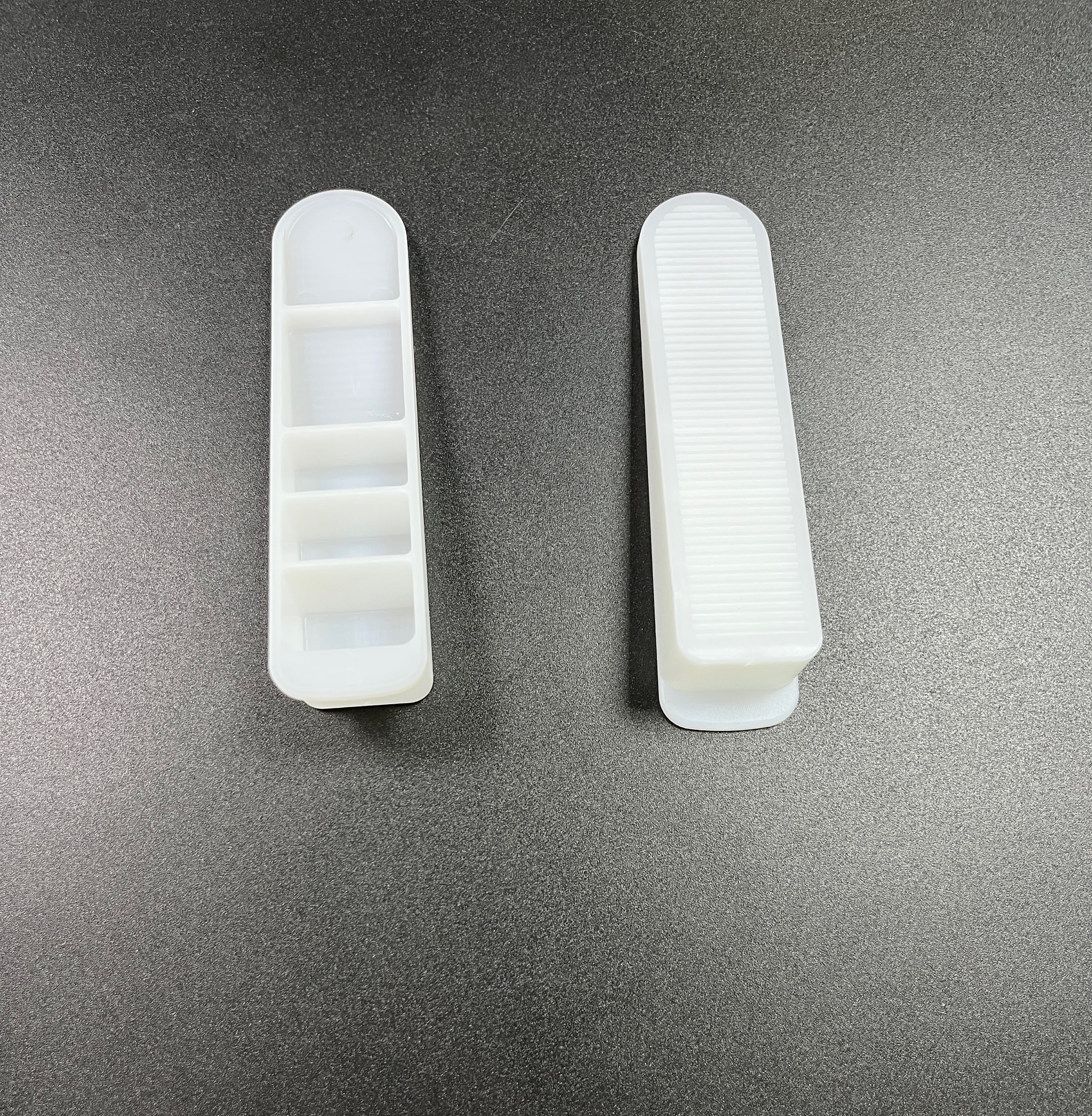

Struktureinsätze und kleine Kunststoffteile für Konsumgüter
Befestigungselemente, Clips und Abstandshalter für Industrieanlagen
Interne Komponenten und Gehäuseteile elektronischer Geräte
Kundenspezifische starre Kunststoffkomponenten, die eine Massenproduktion zu niedrigen Kosten erfordern
Qualitätssicherung und Kundendienst
Jede Spritzgussform durchläuft einen strengen mehrstufigen Qualitätskontrollprozess, der Folgendes umfasst:
Überprüfung der Stahlhärte und des Materials
Prüfung der Maßhaltigkeit aller 24 Kavitäten und Kernmerkmale
Prüfung der Oberflächenbeschaffenheit von strukturierten Oberflächen nach VDI 24#
Formversuche zur Validierung von Zykluszeit, Angussfunktionalität und Teilequalität in allen Kavitäten
Wir bieten umfassende After-Sales-Unterstützung, einschließlich Anleitung zur Werkzeugwartung, technischer Fehlerbehebung und Änderungsdiensten, um sicherzustellen, dass Ihre Produktion auch in den kommenden Jahren reibungslos läuft.
