PP 2+2+1+1 Formhohlraum, großes Tor, U-Boot-Einspritzung, 718H-Form, Stahlform, Oberflächenpolieren, hochpräzises Verdrahtungszubehör, Injektions-OEM-Formteil

PP 2+2+1+1 Formhohlraum, großes Tor, U-Boot-Einspritzung, 718H-Form, Stahlform, Oberflächenpolieren, hochpräzises Verdrahtungszubehör, Injektions-OEM-Formteil

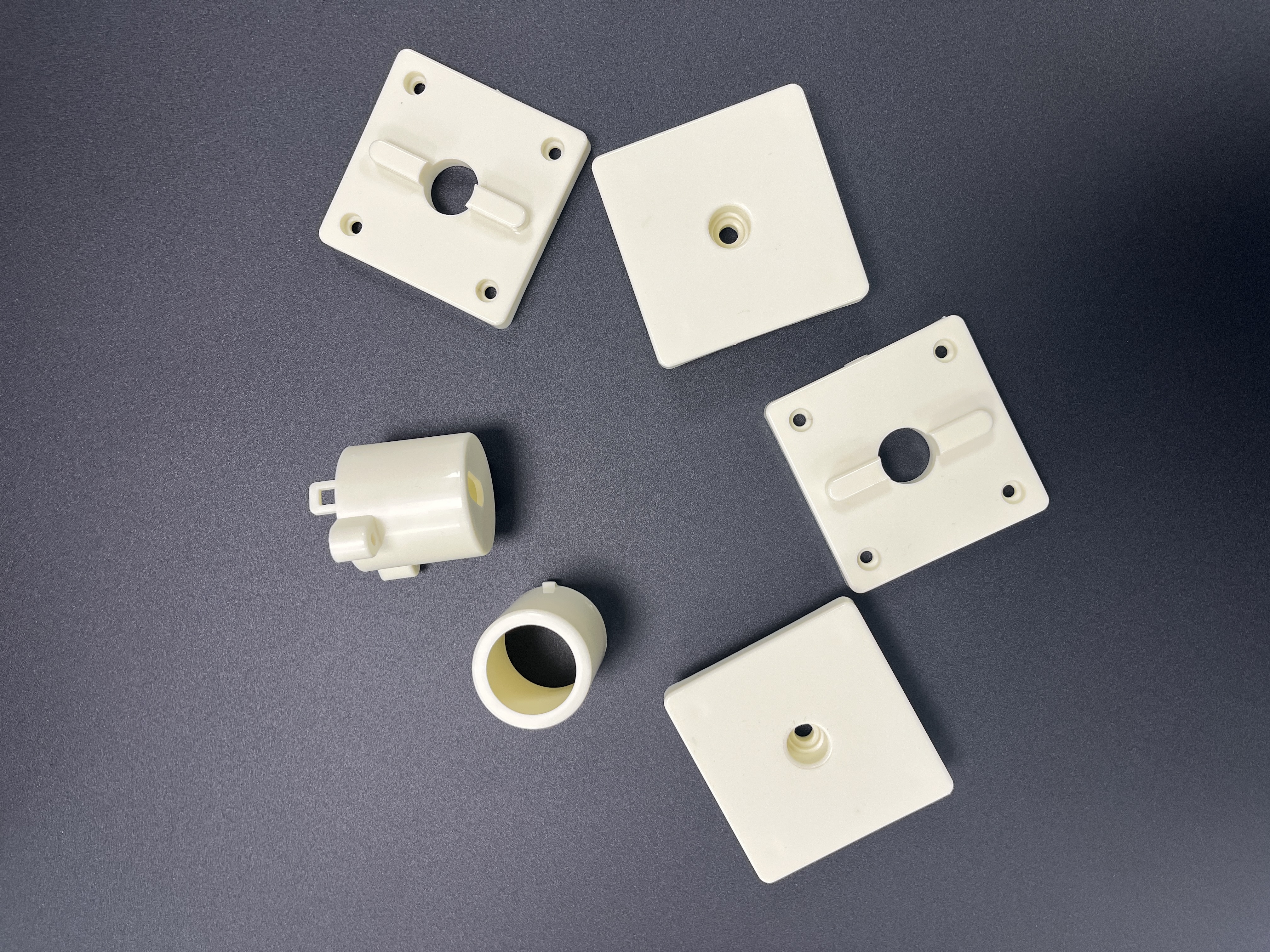

Dieses Kit aus technischen Kunststoffkomponenten (Wandmontagesockel + Kabelschutzanschlüsse) ist für die elektrische Kabelführung, den Isolationsschutz und die saubere Verkabelung (z. B. Heimsteckdosen, Verkabelung von Industrieanlagen, Kabelanschlüsse für intelligente Geräte) konzipiert. Die aus hochisolierendem, verschleißfestem Kunststoff (ABS/PVC) gefertigten Komponenten verfügen über präzisionsgeformte Strukturen für eine sichere Installation und zuverlässigen Kabelschutz.

Menge:
Verfügbarkeitsstatus:





erkundigen In den Einkaufswagen

Modell:
25120
Produktmarke:
YIXUN mold
Produktcode:
3926909090

Produktbeschreibung

Hierbei handelt es sich um eine hocheffiziente, kundenspezifische 2+2+1+1-Spritzgussform mit mehreren Kavitäten, die speziell für die Herstellung von Präzisions-PP-Kunststoff-Verkabelungszubehör (Einsätze, Montagesockel, Steckverbinder und zugehörige Komponenten) entwickelt wurde. Hergestellt aus hochwertigem, vorgehärtetem Formstahl 718H und mit einer vollständig polierten Formoberfläche bietet dieses Werkzeug außergewöhnliche Maßhaltigkeit, gleichbleibende Oberflächenqualität und langfristige Produktionsstabilität für elektrische Komponenten. Ausgestattet mit einem großen U-Boot-Anschnittsystem sorgt es für eine versteckte, ausgewogene Zufuhr über alle Hohlräume hinweg, eliminiert sichtbare Anschnittspuren auf fertigen Teilen und erfüllt die strengen ästhetischen und funktionalen Anforderungen an Verkabelungszubehör. Die speziell für die Formeigenschaften des PP-Materials optimierte Form bewältigt wirksam häufige Herausforderungen wie Verzug, Schrumpfung und Oberflächenfehler und ist somit eine ideale OEM-Lösung für die Massenproduktion von elektrischen Verkabelungskomponenten.

Kernproduktspezifikationen

Detaillierte Parameter	des Spezifikationselements
Formhohlraum	2+2+1+1 Multi-Cavity-Layout (6 Teile pro Zyklus), optimiert für verschiedene Verkabelungszubehörkomponenten
Anwendbares Material	PP-Kunststoff (Polypropylen), aufgrund seiner Isolierung und Haltbarkeit ideal für Elektrokabelzubehör
Gating-System	Großes U-Boot-Tor (Tunneltor), versteckte Zuführung, keine sichtbaren Markierungen auf fertigen Teilen
Formstahlsorte	718H-Formstahl, vorgehärtet, hohe Zähigkeit, Verschleißfestigkeit und thermische Stabilität
Oberflächenbeschaffung	Vollständig polierte Formoberfläche, glatte Hochglanzoberfläche für saubere, professionelle Verkabelungszubehörteile
Geformte Anwendung	Kundenspezifisches Verkabelungszubehör, elektrische Anschlusssockel, Montagehalterungen und zugehörige Komponenten
Produktionskompatibilität	Standard-Spritzgießmaschinen zur Unterstützung der automatischen Großserienproduktion
Produktionsmerkmal	Hohe Effizienz, niedrige Fehlerrate, präzise Maßkontrolle, geeignet für die OEM-Massenproduktion

Fortschrittliches Formendesign und -herstellung

1. 2+2+1+1 Multi-Cavity-Layout

Das 2+2+1+1-Kavitätsdesign ist für die Herstellung von sechs unterschiedlichen oder gepaarten Verkabelungszubehörkomponenten in einem einzigen Zyklus optimiert. Dadurch wird die Produktionseffizienz maximiert und gleichzeitig ein gleichmäßiger Schmelzfluss und gleichmäßige Kühlbedingungen in allen Kavitäten gewährleistet. Dieses ausgewogene Layout eliminiert das Risiko einer ungleichmäßigen Füllung oder eines Teileverzugs, selbst wenn mehrere unterschiedliche Geometrien gleichzeitig geformt werden.

2. Hochwertige 718H-Formstahlkonstruktion

Dieses aus hochwertigem vorgehärtetem 718H-Formstahl gefertigte Werkzeug bietet hervorragende Zähigkeit, thermische Stabilität und Verschleißfestigkeit. Seine gleichmäßige Härte stellt sicher, dass die Form auch nach Millionen von Schüssen ihre Präzision und Oberflächenqualität beibehält, was sie ideal für langfristige OEM-Produktionsläufe macht. Die Korrosionsbeständigkeit des Stahls schützt außerdem die Form während des Formprozesses und verlängert so deren Lebensdauer.

3. Großes U-Boot-Torsystem

Das Design des großen U-Boot-Tors ist speziell für die verschiedenen Geometrien des Verkabelungszubehörs optimiert. Durch die Zuführung des Materials durch versteckte Kanäle hinterlässt es keine sichtbaren Spuren auf der Außenfläche der Teile und sorgt so für ein sauberes, professionelles Erscheinungsbild, das für elektrische Komponenten erforderlich ist. Die große Angussgröße kommt den Schmelzflussanforderungen von PP-Kunststoff entgegen und ermöglicht ein schnelles, gleichmäßiges Füllen aller Hohlräume sowie eine Minimierung innerer Spannungen, um ein Verziehen oder Schrumpfen zu verhindern.

4. Vollständig polierte Formoberfläche

Sowohl die Hohlraum- als auch die Kernoberfläche sind auf Hochglanz präzisionspoliert und liefern glatte, saubere Oberflächen, die den ästhetischen und hygienischen Standards von Elektrokabelzubehör entsprechen. Dieses Finish verbessert auch die Formtrennung, reduziert Oberflächenfehler und verbessert die Gesamtqualität der fertigen Teile.

5. Optimierte Kühlung und Zykluseffizienz

Die Form ist mit strategisch platzierten Kühlkanälen ausgestattet, um eine gleichmäßige und schnelle Abkühlung aller Kavitäten zu gewährleisten. Dieses Design verkürzt die Zykluszeiten, verhindert ungleichmäßiges Schrumpfen oder Verziehen und hält enge Maßtoleranzen bei kritischen Merkmalen wie Befestigungslöchern und Steckerschnittstellen ein. In Kombination mit der Anordnung mit mehreren Kavitäten maximiert dieses Kühlsystem die Produktionseffizienz, ohne die Teilequalität zu beeinträchtigen.

Hochpräzises Verkabelungszubehör, OEM-Spritzguss

Materialanpassungsfähigkeit und Kernvorteile

PP-Kunststoff wird aufgrund seiner hervorragenden elektrischen Isolierung, chemischen Beständigkeit und geringen Kosten häufig in Elektrokabelzubehör verwendet. Diese maßgeschneiderte Form wurde speziell entwickelt, um diese Eigenschaften zu nutzen:

Elektrische Sicherheit: Das hochwertige PP-Material und der präzise Formprozess gewährleisten gleichbleibende Isolationseigenschaften für Verkabelungszubehör.
Haltbarkeit: Die 718H-Stahlkonstruktion und das optimierte Kühlsystem erzeugen Teile mit hervorragender Dimensionsstabilität und Schlagfestigkeit.
Kosteneffizienz: Das Design mit mehreren Kavitäten und optimierten Zykluszeiten reduzieren die Kosten pro Teil und machen die OEM-Produktion wirtschaftlicher.
Gleichbleibende Qualität: Die polierte Oberfläche und das versteckte Anschnittsystem sorgen für ein einheitliches Erscheinungsbild und eine einheitliche Leistung aller Formteile.

Schlüsselanwendungen

Diese hochpräzise Spritzgussform mit mehreren Kavitäten ist für die Herstellung einer breiten Palette von PP-Kunststoff-Verkabelungszubehör konzipiert, darunter:

Sockel, Gehäuse und Klemmenblöcke für elektrische Steckverbinder
Montagehalterungen, Clips und Halterungen für die Verkabelung
Komponenten für Anschlusskästen und Schaltschränke
Kundenspezifische Kunststoffteile für Niederspannungs-Bordnetze

Qualitätssicherung und Kundendienst

Jede Spritzgussform durchläuft einen strengen mehrstufigen Qualitätskontrollprozess, der Folgendes umfasst:

Überprüfung der Stahlhärte und des Materials
Überprüfung der Maßhaltigkeit aller kritischen Formmerkmale
Prüfung der Oberflächenbeschaffenheit der polierten Hohlraum- und Kernoberflächen
Formversuche zur Validierung von Zykluszeit, Angussfunktionalität und Teilequalität

Wir bieten umfassende After-Sales-Unterstützung, einschließlich Anleitung zur Werkzeugwartung, technischer Fehlerbehebung und Änderungsdiensten, um sicherzustellen, dass Ihre Produktion auch in den kommenden Jahren reibungslos läuft.

Hochpräzises Verkabelungszubehör, OEM-Spritzguss Spritzgussform aus 718H-Formstahl PP 2+2+1+1 Formhohlraum-Spritzgussform
