Produktübersicht

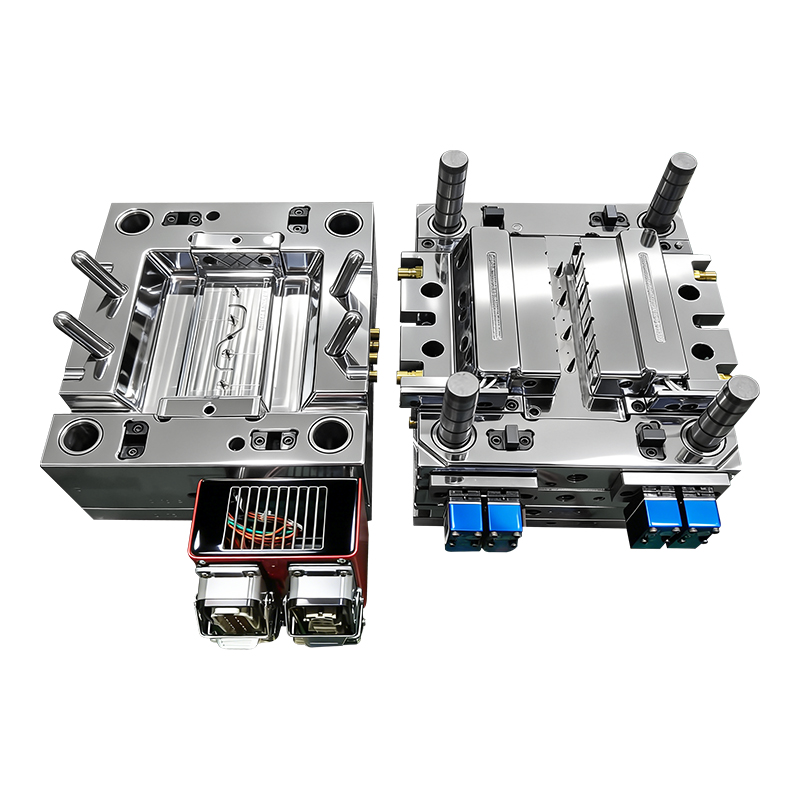

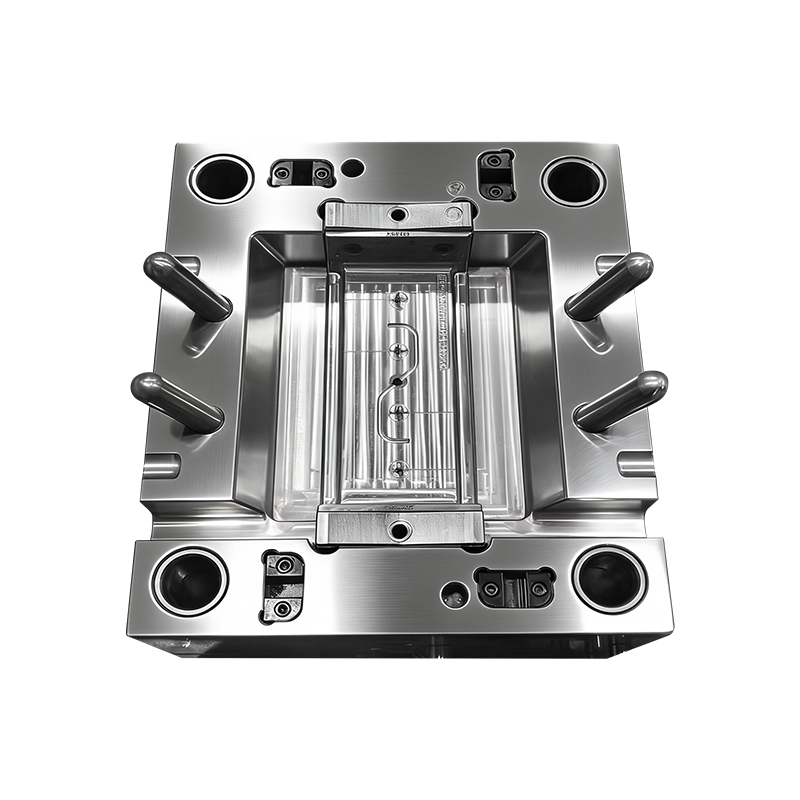

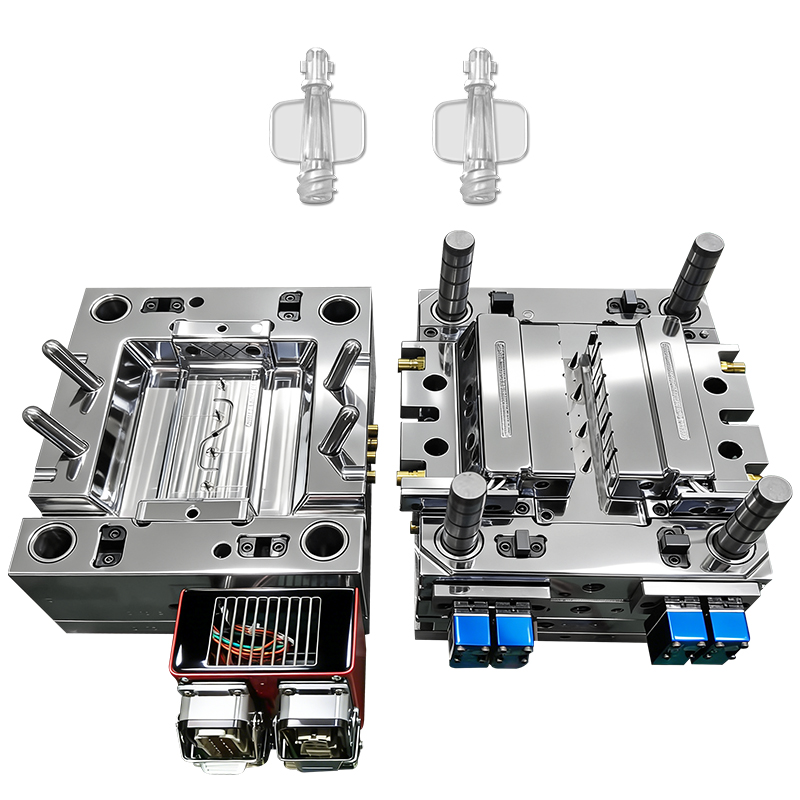

Hierbei handelt es sich um eine hochpräzise 1*4-Kavitäten-Spritzgussform, die speziell für die Herstellung von PA12-Anschlüssen und Flüssigkeitswegkomponenten in medizinischer Qualität entwickelt wurde. Hergestellt aus hochwertigem 1.2083ESR-Formstahl, wärmebehandelt auf HRC 48–52, erfüllt dieses Werkzeug die strengsten Anforderungen an Sauberkeit, Haltbarkeit und Präzision bei der Herstellung medizinischer Geräte. Ausgestattet mit einem direkten Seitenanschnittsystem und einer hybriden Oberflächenbeschaffenheit aus poliertem SPI-A3-Finish und teilweiser VDI-18-Textur liefert die Form makellose, biokompatible Oberflächen, die sich ideal für medizinische Anwendungen eignen. Das Design umfasst Präzisionsschiebemechanismen, um komplexe Hinterschnittgeometrien zu erzeugen und so leckagefreie Verbindungen und Maßhaltigkeit aller Teile sicherzustellen. Diese speziell für die medizinischen Eigenschaften von PA12 optimierte Form bewältigt häufig häufig auftretende Herausforderungen beim Formen wie Materialabbau, Gratbildung und Dimensionsabweichung und ist somit eine ideale Lösung für die Massenfertigung kritischer medizinischer Steckverbinder.
Kernproduktspezifikationen
| Detaillierte Parameter | des Spezifikationselements |
|---|
| Formhohlraum | 1*4 Multi-Cavity, 4 identische Teile pro Zyklus für eine ausgewogene, hocheffiziente Produktion |
| Anwendbares Material | PA12 (Polyamid 12), medizinische Qualität, biokompatibel und für Flüssigkeitspfadkomponenten geeignet |
| Gating-System | Direkter seitlicher Anguss, saubere Zufuhr, minimale Anschnittrückstände und ausgewogener Schmelzefluss über alle Kavitäten |
| Formstahlsorte | 1.2083ESR-Formstahl, ESR-veredelt für ultrareine, fehlerfreie Werkzeuge in medizinischer Qualität |
| Stahlhärte | HRC 48–52, vakuumwärmebehandelt für außergewöhnliche Verschleißfestigkeit und langfristige Dimensionsstabilität |
| Oberflächenbeschaffung | Hybrid-Finish: SPI-A3-Hochglanzpolitur + teilweise VDI-18-Textur, entspricht den Standards für das Aussehen medizinischer Geräte |
| Formmechanismus | Präzisionsschiebemechanismus für komplexe Hinterschnittgeometrien in medizinischen Steckverbindern |
| Geformte Anwendung | Kundenspezifische medizinische Anschlüsse, Flüssigkeitspfadkomponenten und biokompatible Kunststoffteile |
| Produktionskompatibilität | Reinraumtaugliches Design, kompatibel mit medizinischen Spritzgussmaschinen |
Fortschrittliches Formendesign und -herstellung
1. 1*4 Multi-Cavity-Layout für die medizinische Produktion
Das 1*4-Kavitäten-Design sorgt für ausgewogene Schmelzfluss- und Kühlbedingungen für alle vier Teile und eliminiert das Risiko von Maßabweichungen, die bei Formen mit mehreren Kavitäten üblich sind. Diese Konfiguration ist für die Reinraumproduktion optimiert, mit minimalem Totraum und einfacher Formreinigung, um medizinische Hygienestandards zu erfüllen.
2. 1.2083ESR Formstahlkonstruktion
Dieses aus ESR-veredeltem Formstahl 1.2083 gefertigte und auf HRC 48–52 wärmebehandelte Werkzeug bietet außergewöhnliche Korrosionsbeständigkeit, Verschleißfestigkeit und thermische Stabilität. Der ESR-Prozess entfernt Verunreinigungen und stellt sicher, dass die Formoberfläche hochrein und frei von Fehlern ist, die die Qualität medizinischer Teile beeinträchtigen könnten. Dieser Stahl ist ideal für medizinische Anwendungen, da er eine Materialverschlechterung verhindert und auch nach Millionen von Zyklen eine gleichbleibende Teilequalität gewährleistet.
3. Direktes Side-Gate-System für medizinische Komponenten
Der direkte Seitenanschnitt ist strategisch platziert, um Material in unkritische Bereiche des Steckverbinders zu transportieren und sicherzustellen, dass keine Anschnittspuren auf den Dichtungs- oder Flüssigkeitspfadoberflächen entstehen. Dieses Design minimiert Anschnittrückstände, reduziert den Nachbearbeitungsaufwand und stellt sicher, dass die Teile die höchsten Standards für Sauberkeit und Biokompatibilität erfüllen. Der ausgewogene Strömungsweg verhindert eine Materialzersetzung und bewahrt die medizinischen Eigenschaften von PA12.
4. Hybride SPI-A3- und VDI-18-Oberflächenbeschaffenheit
Die Form verfügt über eine präzise Hybrid-Oberflächenveredelung:
SPI-A3-Hochglanzpolitur: Wird auf kritische Flüssigkeitswege und Dichtungsflächen aufgetragen und sorgt für glatte, gratfreie und leicht zu reinigende Innenräume, die eine Kontamination verhindern.
Teilweise VDI-18-Textur: Wird auf unkritische Außenflächen aufgetragen und sorgt für ein dezent mattes Finish, das kleinere Formspuren verbirgt und gleichzeitig ein professionelles Erscheinungsbild beibehält.
5. Präzisionsschiebemechanismus für komplexe Geometrien
Die Form verfügt über Präzisionsschiebemechanismen, um die komplexen Hinterschneidungsgeometrien zu erzeugen, die für sichere, dichte medizinische Anschlüsse erforderlich sind. Diese Schieber sind mit engen Toleranzen konstruiert, um Grate zu vermeiden und eine gleichmäßige Passform und Funktion aller Formteile sicherzustellen. Das Design minimiert außerdem den Verschleiß kritischer beweglicher Komponenten und verlängert so die Lebensdauer der Form.
Materialanpassungsfähigkeit und Kernvorteile
PA12 ist ein Polyamid in medizinischer Qualität, das für seine Biokompatibilität, chemische Beständigkeit und Flexibilität geschätzt wird und sich daher ideal für Flüssigkeitspfadkomponenten und -anschlüsse eignet. Diese maßgeschneiderte Form wurde speziell entwickelt, um diese Eigenschaften zu nutzen:
Biokompatibilität: Der saubere Formstahl, der ausgewogene Anguss und die polierten Oberflächen stellen sicher, dass das PA12-Material während des Formens frei von Verunreinigungen und Zersetzung bleibt.
Auslaufsichere Leistung: Der Präzisionsschiebemechanismus und die engen Maßtoleranzen sorgen dafür, dass die Steckverbinder in medizinischen Anwendungen sichere, auslaufsichere Dichtungen bilden.
Gleichbleibende Qualität: Die Konstruktion aus 1.2083ESR-Stahl und die Wärmebehandlung gewährleisten die Formpräzision und gewährleisten eine gleichmäßige Teilequalität über Millionen von Schüssen hinweg.
Einhaltung gesetzlicher Vorschriften: Das reinraumtaugliche Design, die glatten Oberflächen und die minimale Nachbearbeitung unterstützen die Einhaltung der Herstellungsstandards für medizinische Geräte.
Schlüsselanwendungen

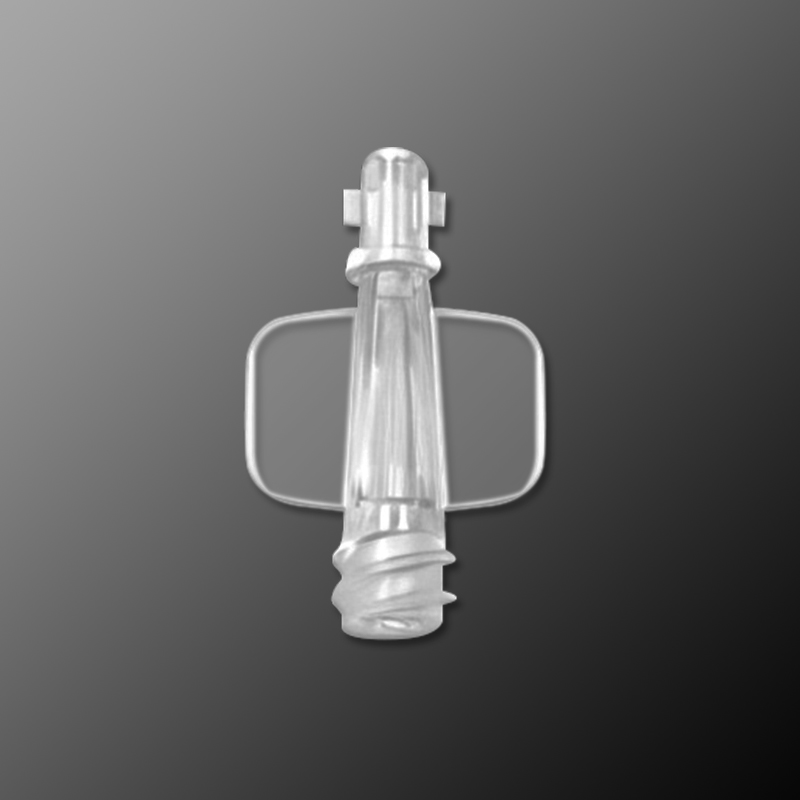

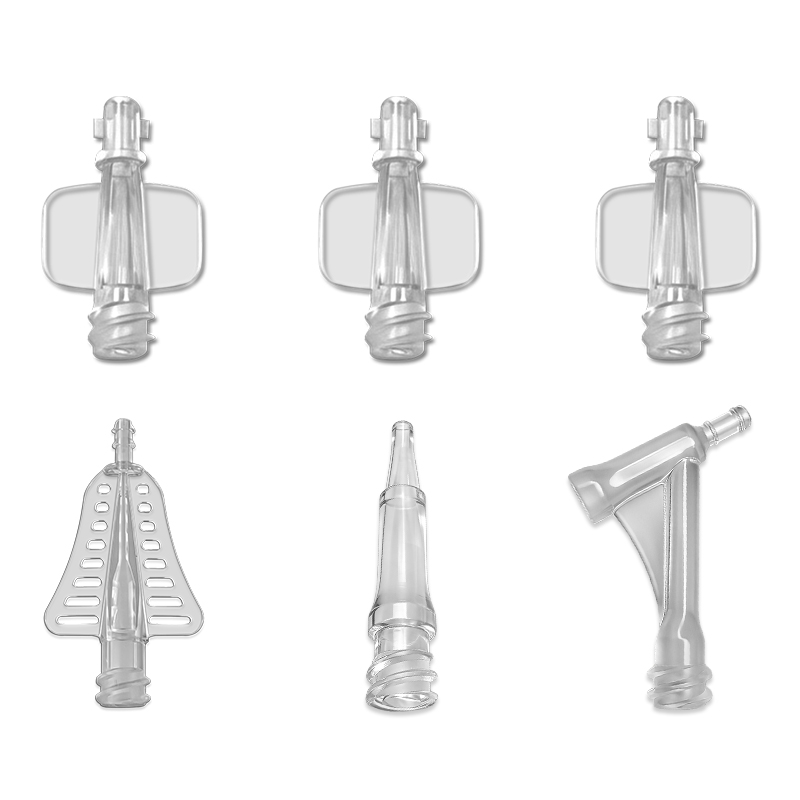

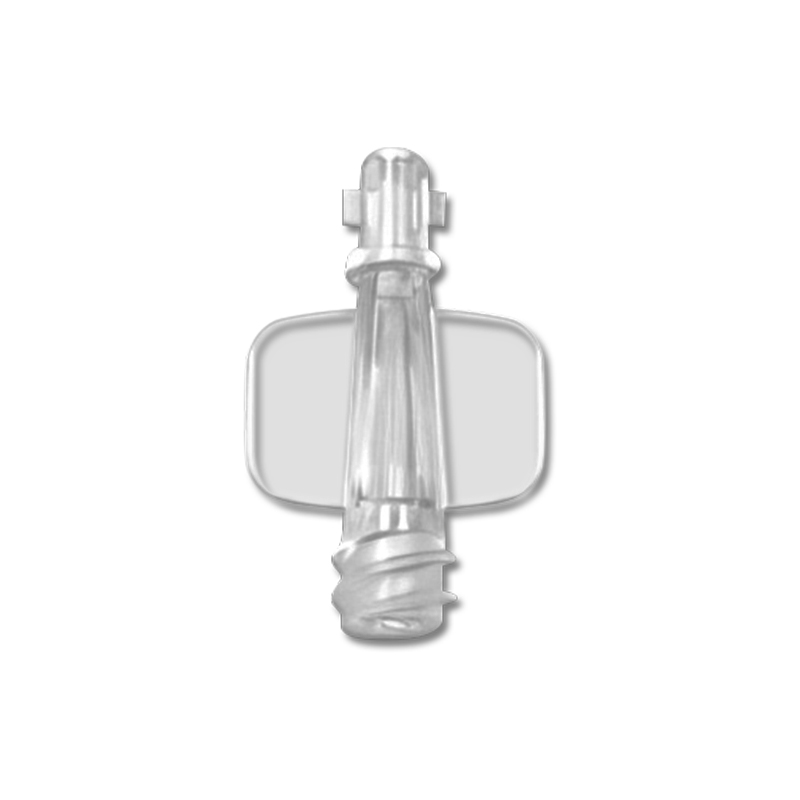

Diese hochpräzise Spritzgussform ist für die Herstellung einer breiten Palette medizinischer PA12-Anschlüsse und Flüssigkeitswegkomponenten konzipiert, darunter:
Anschlüsse für Infusions- und Flüssigkeitsverabreichungssets
Luer-Locks und Adapter für medizinische Geräte
Komponenten des Flüssigkeitswegs für chirurgische Instrumente
Maßgeschneiderte biokompatible Kunststoffteile für Anwendungen im Gesundheitswesen und in der Pharmaindustrie
Qualitätssicherung und Kundendienst
Jede medizinische Spritzgussform durchläuft einen strengen mehrstufigen Qualitätskontrollprozess, einschließlich:
Überprüfung des Stahlmaterials und der ESR-Reinheit
Härteprüfung und Wärmebehandlungsvalidierung
Prüfung der Maßhaltigkeit aller kritischen Formmerkmale, einschließlich Schiebermechanismen und Dichtflächen
Prüfung der Oberflächengüte von SPI-A3-polierten und VDI-18-strukturierten Bereichen
Formversuche zur Validierung der Teilequalität, der Anschnittleistung und der Maßhaltigkeit
Wir bieten umfassende After-Sales-Unterstützung, einschließlich Anleitung zur Werkzeugwartung, technischer Fehlerbehebung und Änderungsdiensten, um sicherzustellen, dass Ihre Produktion reibungslos läuft und alle Anforderungen an die Herstellung medizinischer Geräte erfüllt.
