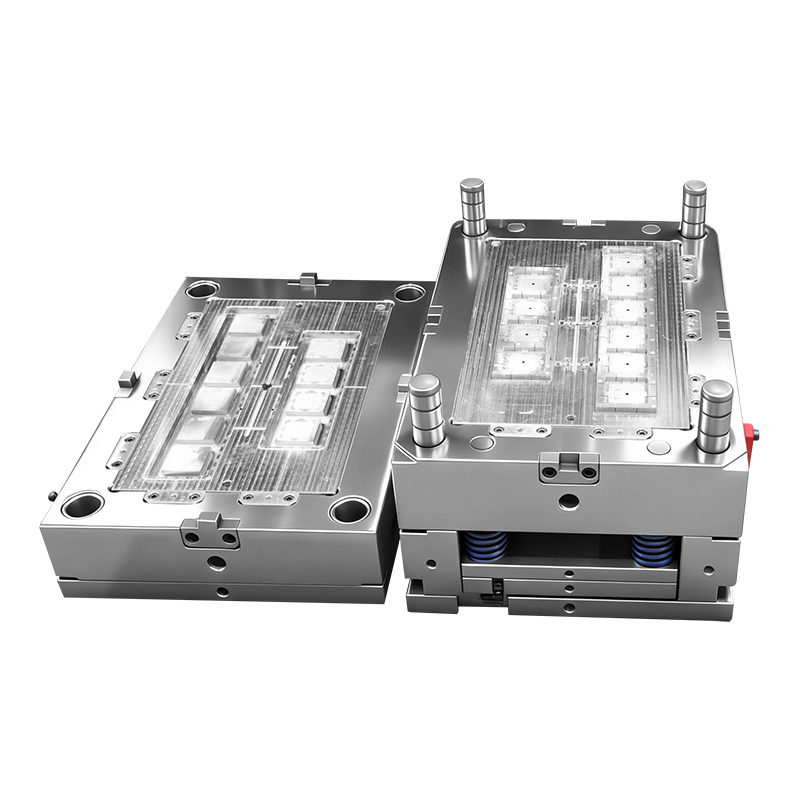

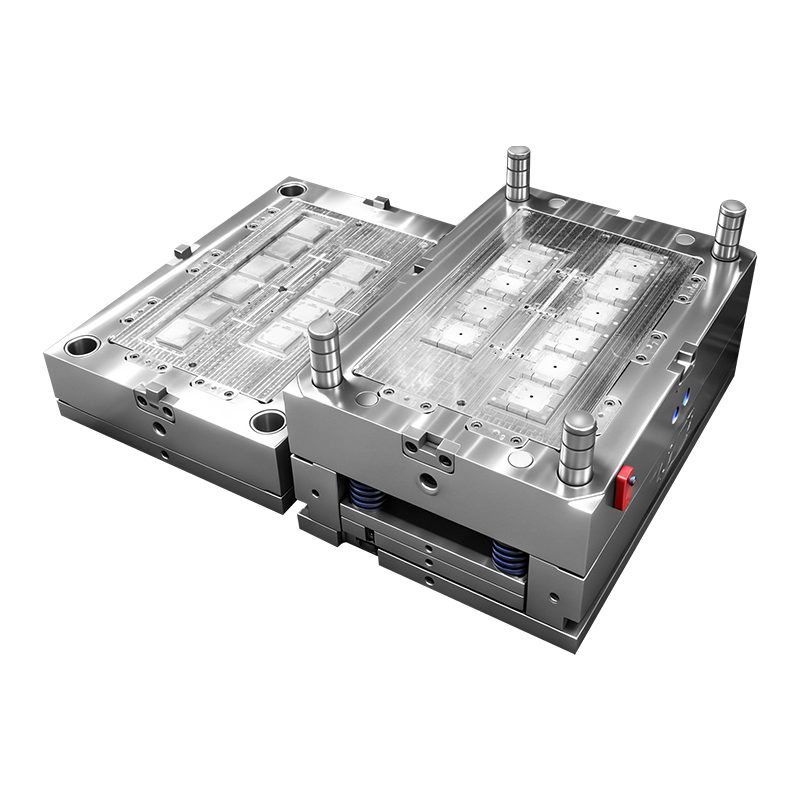

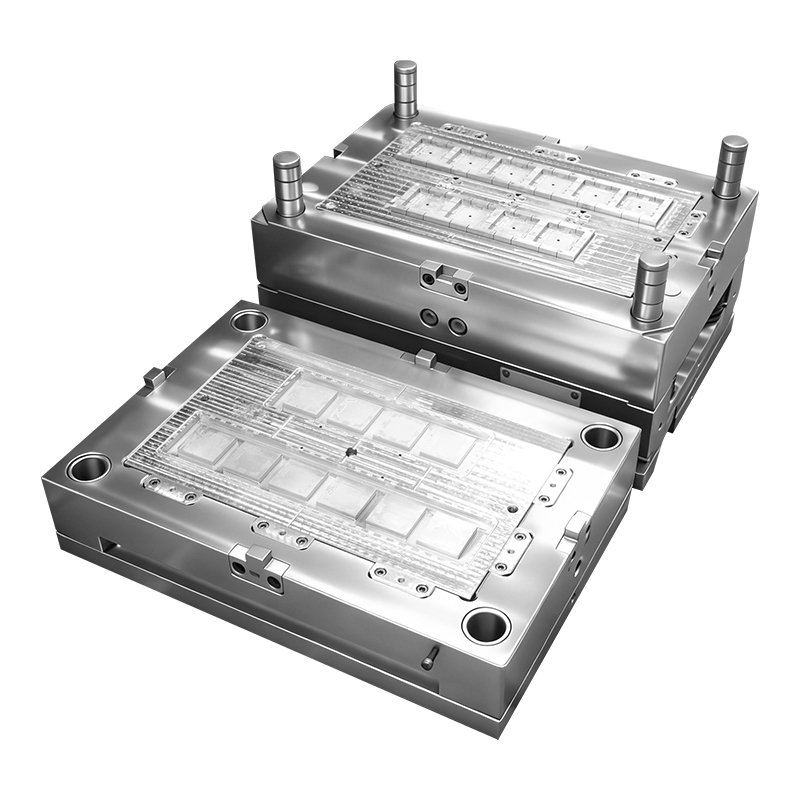

Diese kundenspezifische Spritzgussform wurde speziell für die Herstellung von zwei Arten weißer ABS-Platten entwickelt: 742 vertikale Platte mit 4 Positionen und 742 horizontale Platte mit 6 Positionen. Durch die Verwendung eines kostengünstigen integrierten 1+1-Kavitäten-Layouts kann eine einzige Form zwei unterschiedliche Werkstücke gleichzeitig herstellen, wodurch Ihre Investitionen in separate Formen gesenkt und Ihr Arbeitsablauf bei der Spritzgussproduktion optimiert werden. Die Form besteht aus einer standardisierten Spritzgussstruktur und hochwertigem Formstahl und garantiert eine stabile Massenproduktion, eine hervorragende Oberflächengüte und eine lange Lebensdauer bei der Herstellung von Elektrowandpaneelen.
2. Technische Kernspezifikationen
| Details | zu den Elementparametern |
| Formname | Kundenspezifische Spritzgussform für 742 vertikale und horizontale ABS-Platten |
| Formhohlraum | 1+1 Hohlraum (1 Hohlraum für vertikales Paneel, 1 Hohlraum für horizontales Paneel) |
| Kunststoffmaterial | Spezielles weißes ABS |
| Materialschrumpfungsrate | 0,5 % (genaue Kompensation bei der Formbearbeitung) |
| Tortyp | Horn-U-Boot-Tor |
| Vorderer Formstahl | 2083BSH vorgehärteter Stahl, Härte: HRC 48–52 |
| Hauptvorteile | Versteckte Angussmarkierung, Korrosionsbeständigkeit, hohe Polierleistung |
3. Wichtige Verkaufsargumente
✔ Hochwertiger vorgehärteter 2083BSH-Stahl für lange Lebensdauer
Die vordere Form besteht aus importiertem 2083BSH-Stahl mit einer Härte von bis zu HRC48-52. Es kommt mit Vorhärtebehandlung ohne sekundäre Abschreckung. Das Material zeichnet sich durch hervorragende Rostschutzeigenschaften aus, wodurch Oberflächenflecken und Rostflecken auf weißen ABS-Produkten während der Langzeitproduktion wirksam vermieden werden. Eine stabile Härte verlangsamt den Hohlraumverschleiß erheblich und sorgt so für eine lange Lebensdauer der Form bei Ihren kontinuierlichen Massenbestellungen.
✔ Horn-U-Boot-Tor für erstklassiges Erscheinungsbild des Produkts
Das Horn-U-Boot-Tor ist auf der nicht sichtbaren Oberfläche von Paneelen angeordnet. Es kann die Angussschiene während des Auswerfens automatisch von fertigen Teilen abtrennen, sodass manuelle Anschnittarbeiten entfallen. Auf der Außenfläche des Schaltschranks sind keine offensichtlichen Anschnittrückstände vorhanden, wodurch die hohen Anforderungen an das Erscheinungsbild weißer Schalttafeln perfekt erfüllt und Ihre Nachbearbeitungskosten gesenkt werden.
✔ Präziser Schrumpfungsausgleich und stabile Maßhaltigkeit
Wir berechnen die 0,5-prozentige Schrumpfungsrate von weißem ABS ausschließlich bei der CNC-Bearbeitung. Jedes Hohlraummaß wird vorab exakt kompensiert. Massenproduzierte Schalttafeln behalten einheitliche Größentoleranzen bei, passen perfekt zu passendem Elektrozubehör und reduzieren wirksam fehlerhafte Produkte, die durch Maßabweichungen verursacht werden.
✔ 1+1 kombiniertes Hohlraumdesign spart Ihre Produktionskosten
Zwei Panel-Spezifikationen teilen sich einen Satz Formbasis und Angusssystem. Anstatt zwei unabhängige Formen zu entwickeln, senkt dieses integrierte Design Ihre Kosten für die Beschaffung der Formen und verkürzt den Test- und Lieferzyklus der Formen. Es ist eine wirtschaftliche Lösung für Kunden, die gleichzeitig zwei Panel-Stile benötigen.
✔ Optimierte Formstruktur für eine reibungslose Massenproduktion
Die gesamte Formstruktur wird entsprechend den tatsächlichen Spritzgussparametern optimiert. Die Anordnung des Kühlkanals ist sinnvoll gestaltet, um die Formtemperatur auszugleichen, die Abkühlzeit des Produkts zu verkürzen und die Effizienz Ihres Spritzgusses zu verbessern. Die Form ist für die tägliche Wartung und Demontage während des langfristigen Fabrikbetriebs einfach.
4. Anwendungsbereich
Wird hauptsächlich für die Massenproduktion von Wandschalttafeln, Elektroinstallationstafeln, Haushaltsschalttafeln und anderen weißen Kunststoffbauteilen aus ABS-Material eingesetzt.
5. Unser Formenbau-Service
Stellen Sie vor der formellen Formverarbeitung einen DFM-Analysebericht bereit
Stellen Sie für Ihre Qualitätsbestätigung kostenlose Formtestmuster zur Verfügung
Bieten Sie detaillierte Formzeichnungen, Materialzertifikate und Stahlprüfberichte an
Bieten Sie langfristige technische Beratung nach dem Verkauf für die Verwendung und Wartung von Formen
Unterstützen Sie individuelle Anpassungen der Kavitätsgröße, der Angussposition und der Formstruktur entsprechend Ihren aktuellen Produktanforderungen
FAQ
F1: Kann der 2083BSH-Formstahl mit einer langfristigen Massenproduktion mithalten?
A1: Ja. 2083BSH mit HRC48-52 verfügt über eine gute Verschleißfestigkeit und Korrosionsschutzfähigkeit und ist stabil für über 200.000 Schüsse bei normaler Produktion.
F2: Hinterlässt das Horn-U-Boot-Tor hässliche Spuren auf weißen Paneelen?
A2: Die Torposition ist im inneren, nicht sichtbaren Bereich des Panels verborgen. Der automatische Brechmodus hinterlässt nahezu unsichtbare Spuren auf den fertigen Produkten, für optisch ansprechende Oberflächen ist kein Polieren erforderlich.
F3: Ist es akzeptabel, die Anzahl der Hohlräume oder die Plattengröße später anzupassen?
A3: Wir unterstützen einen personalisierten Formrevisions- und Hohlraummodifikationsservice basierend auf Ihren aktualisierten Produktzeichnungen.
