Montage von Spritzgussformen: Ein praktischer Leitfaden für die richtige Vorgehensweise

Wenn Sie im Spritzgussbereich arbeiten, wissen Sie, dass die Montage einer Form – oft als „Werkzeugbau“ oder einfach „Einsetzen einer Form in die Presse“ bezeichnet – eine routinemäßige, aber kritische Aufgabe ist. Wenn Sie es richtig machen, läuft die Produktion reibungslos. Wenn Sie es falsch machen, riskieren Sie, eine teure Form zu beschädigen, die Maschine kaputt zu machen oder, schlimmer noch, jemanden zu verletzen.

Nachdem ich einige Zeit in der Werkstatt verbracht habe, habe ich sowohl den richtigen Weg als auch die Abkürzung gesehen. Lassen Sie mich einen praktischen Leitfaden für die Montage von Spritzgussformen geben, der sich auf das Wesentliche konzentriert.

Bevor Sie beginnen: Vorbereitung ist alles

Die Eile, eine Form in die Presse zu bringen, ist die häufigste Ursache für Probleme. Nehmen Sie sich zehn Minuten Zeit für die Vorbereitung und Sie sparen später eine Stunde Fehlerbehebung.

Checkliste vor dem Heben:

• Überprüfen Sie die Form – ob Rost, fehlende Teile oder beschädigte Wasseranschlüsse vorhanden sind?

• Stellen Sie sicher, dass die Form mit der Tonnage und der Plattengröße der Maschine übereinstimmt

• Sammeln Sie Werkzeuge: Heberinge, Klemmen (压板), Bolzen, Unterlegscheiben (垫块), Wasserschläuche, Schraubenschlüssel

• Stellen Sie sicher, dass die Auswerferstangen der Maschine mit der Auswerferplatte der Form ausgerichtet sind

Ein Detail, das viele Bediener übersehen: das Eingreifen des Gewindes . Wenn Sie einen Hubring oder Spannbolzen in die Maschinenaufspannplatte einschrauben, muss dieser mindestens das 1,5- bis 1,8-fache des Bolzendurchmessers hineinpassen. Andernfalls können sich die Gewinde unter Belastung lösen.

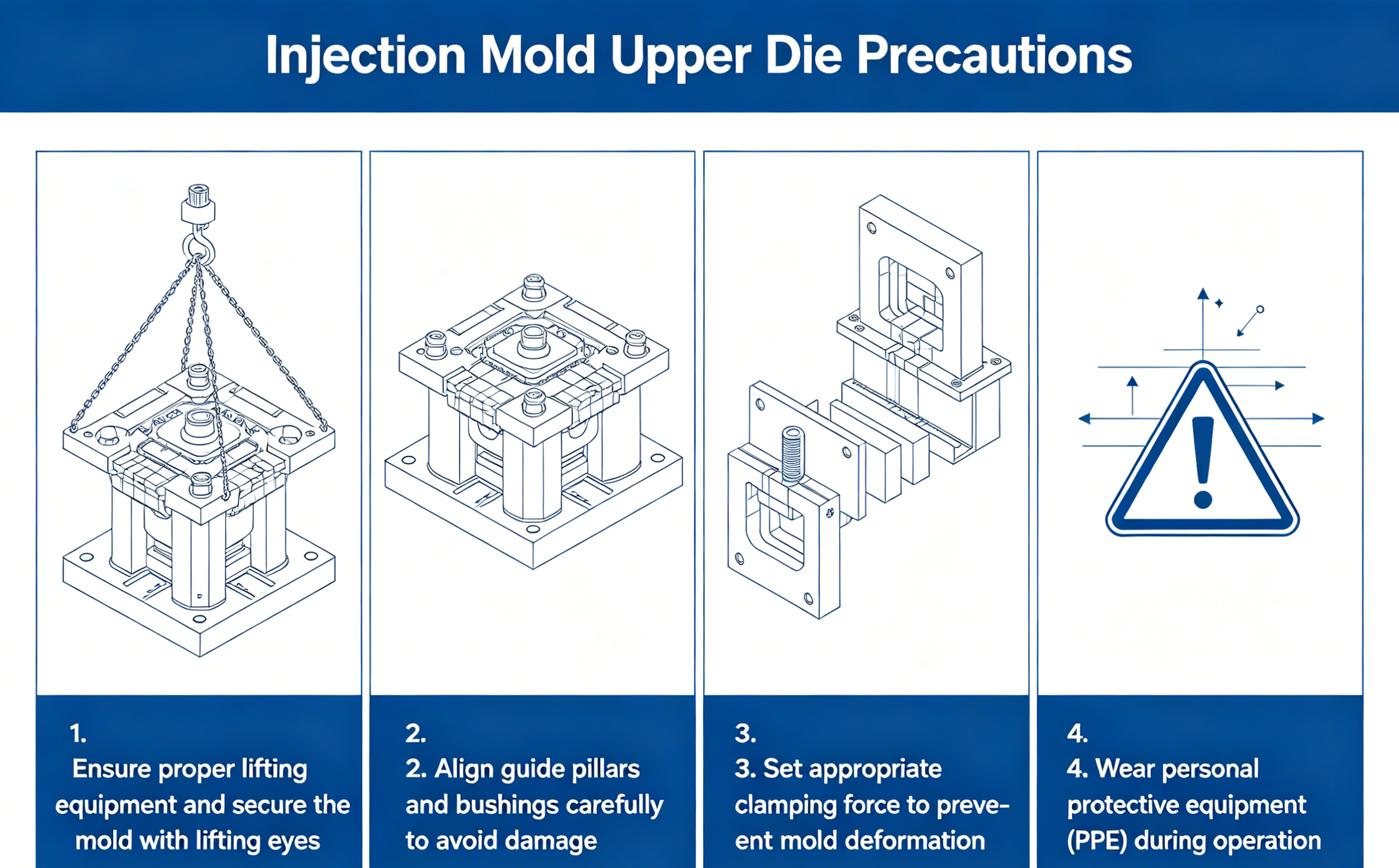

Der Montagevorgang Schritt für Schritt

1. Heben und Positionieren

Heben Sie die Form mit einem Laufkran an. Verwenden Sie niemals einen einzelnen Hebepunkt an einer großen Form – verwenden Sie zwei Ringe oder einen Hebebalken. Heben Sie es zunächst nur wenige Zentimeter an, überprüfen Sie die Balance und fahren Sie dann fort.

Positionieren Sie die Form so, dass ihr Positionierungsring in das Mittelloch der festen Aufspannplatte passt. Bringen Sie die Form langsam in Richtung der stationären Aufspannplatte, bis sie diese berührt.

2. Niederdruckspannen – das spart Formen

Hier machen viele einen kostspieligen Fehler: Sie schließen die Form mit vollem Druck. Nicht.

Beim ersten Schließen immer Stellen Sie Ihre Maschine ein auf: niedrigen Druck und niedrige Geschwindigkeit verwenden .

• Unterdruckschutz: 5–15 bar

• Langsame Geschwindigkeit: 5–15 % des Maximums

• Schutzabstand: bis die Form 5–10 mm von der vollständigen Schließung entfernt ist

Warum? Wenn etwas nicht stimmt – ein festsitzender Auswerferstift, Schmutz in der Kavität, ein falsch ausgerichteter Schieber – stoppt ein niedriger Druck die Maschine, bevor die Form zerstört wird. Hochdruck wird einfach durchschlagen.

3. Anziehen der Klemmen

Sobald die Form vorsichtig geschlossen ist, befestigen Sie sie mit Klammern und Schrauben an beiden Platten.

Der richtige Weg:

• Platzieren Sie Unterlegscheiben unter den Klemmen, sodass die Klemme parallel zur Aufspannplatte sitzt (ca. 5–10 Grad Winkel).

• Ziehen Sie die Schrauben über Kreuz an – ziehen Sie nicht eine Seite vollständig fest, bevor Sie mit der anderen beginnen

• Erhöhen Sie das Drehmoment schrittweise

Häufige Fehler:

• Keine Unterlegscheibe unter der Klemme → Klemme verbiegt oder rutscht

• Schrauben zu kurz → unzureichender Gewindeeingriff

• Eine Seite ganz festziehen → Form sitzt schief

4. Einstellung des Auswerferhubs

Dies ist eine weitere häufige Ursache für Abstürze. Der Auswerfermechanismus der Maschine drückt die Auswerferplatte der Form nach vorne, um das Teil auszuwerfen. Beim Einfahren muss ein Spalt – normalerweise 5–10 mm – zwischen der Auswerferplatte und der beweglichen Aufspannplatte der Form bestehen .

Wenn es keine Lücke gibt? Die Auswerferstifte können nicht vollständig zurückgezogen werden. Wenn die Form im nächsten Zyklus geschlossen wird, treffen die Stifte auf die gegenüberliegende Kavität. Ergebnis: eine zerstörte Form.

Stellen Sie den Auswerferhub so ein, dass er lang genug ist, um das Teil auszuwerfen, beim Zurückziehen jedoch die kritische Lücke verbleibt.

5. Wasserleitungen und Endkontrollen

Kühlwasserschläuche anschließen. Bevor wir davon ausgehen, dass sie funktionieren:

• Blasen Sie zuerst Druckluft durch jede Leitung – Metallspäne beim Bohren bleiben oft in neuen Formen zurück

• Schalten Sie das Wasser ein und prüfen Sie, ob an jeder Armatur Undichtigkeiten vorhanden sind

• Beachten Sie bei heißen Formen (über 80 °C/176 °F): Ziehen Sie die Klemmen erneut an, nachdem die Form die Betriebstemperatur erreicht hat . Durch die Wärmeausdehnung werden Schrauben gelöst, die bei Raumtemperatur vorhanden sind.

Worauf erfahrene Bediener achten

Eine niedrige Klemmkraft ist tatsächlich besser

Viele Bediener erhöhen die Klemmkraft, weil sie denken, mehr sei besser. Das ist es nicht. Wenden Sie nur so viel Klemmkraft an, dass ein Grat (überschüssiges Material, das aus dem Hohlraum austritt) verhindert wird. Zu hohe Klemmkraft:

• Biegt die Platten

• Verschleißt den Schimmel vorzeitig

• Es besteht die Gefahr, dass die Verbindungsstangen brechen

Beginnen Sie niedrig, erhöhen Sie die Geschwindigkeit, bis das Teil keinen Grat mehr aufweist, und hören Sie dann auf.

Heiße Formen erfordern besondere Aufmerksamkeit

Wenn Sie technische Kunststoffe (wie PC, PEEK oder LCP) formen, die hohe Formtemperaturen erfordern, ändert sich Ihre Montageroutine:

1. Klemmen bei Raumtemperatur festziehen

2. Erhitzen Sie die Form auf Betriebstemperatur

3. Ziehen Sie die Klemmen vor Beginn der Produktion wieder fest

Wenn Sie Schritt 3 überspringen, kann es sein, dass sich Ihre Form während eines Laufs verschiebt oder sogar herunterfällt.

Das Aushängen ist nicht nur umgekehrt

Beim Herausnehmen einer Form aus der Presse:

• Stellen Sie das Wasser ab und trennen Sie die Schläuche – tun Sie dies jedoch nach Möglichkeit vor dem Öffnen der Form, da sonst Wasser in den Hohlraum gelangen kann

• Tragen Sie Rostschutzspray auf Hohlraumoberflächen, Schieber und Auswerferstifte auf

• Schließen Sie die Form vorsichtig, ohne zuzuschlagen

• Hebepunkte richtig nutzen – nicht einfach irgendwo einhängen

Checkliste für Kurzreferenzen

Das Fazit

Die Montage einer Spritzgussform ist nicht kompliziert, erfordert aber Disziplin. Die Maschinen sind leistungsstark – eine typische 200-Tonnen-Presse kann 400.000 Pfund Kraft erzeugen. Diese Kraft kümmert sich nicht um Ihre teure Form.

Nehmen Sie sich zwei Minuten Zeit, um den Unterdruckschutz einzustellen. Überprüfen Sie den Auswerferspalt noch einmal. Verwenden Sie die richtigen Unterlegscheiben. Diese kleinen Gewohnheiten unterscheiden Werkstätten, die zuverlässig arbeiten, von denen, die ständig defekte Formen reparieren.

Und wenn Sie neue Bediener schulen, zeigen Sie ihnen nicht nur die Tasten. Bringen Sie ihnen bei, warum diese Details wichtig sind. Das Verstehen des Warum verhindert den „Ich wusste es nicht“-Moment, der eine Form im Wert von 20.000 US-Dollar kostet.
