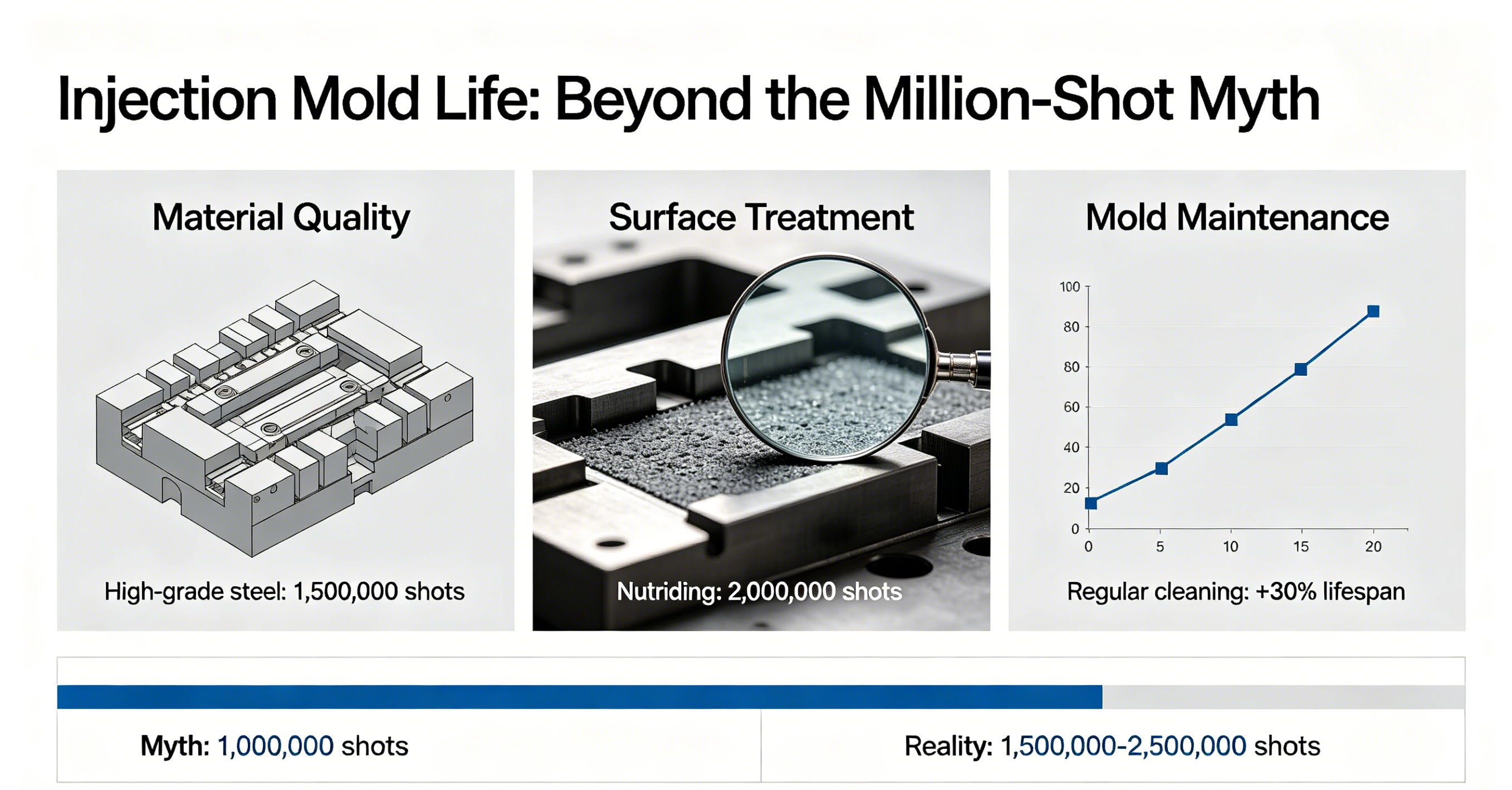

Leben in der Spritzgussform: Jenseits des Mythos der Millionen Spritzen

In der Welt des Kunststoffspritzgusses wird die Form oft als „Gelddrucker“ bezeichnet. Füttere sie mit Kunststoffkügelchen, übe Hitze und Druck aus und schon kommen die Teile heraus, die das moderne Leben ermöglichen – Automobilkomponenten, medizinische Geräte, Unterhaltungselektronik und alltägliche Haushaltsgegenstände.

Aber wie jedes Präzisionswerkzeug halten auch Spritzgussformen nicht ewig. Und eine Frage dominiert die Gespräche in der Werkstatt:

„Diese Form ist für 1 Million Schüsse ausgelegt – heißt das, dass wir sie wegwerfen, wenn wir die Zahl erreichen?“

Die kurze Antwort ist nein . Die längere Antwort ist weitaus interessanter – und weitaus wichtiger für Ihr Endergebnis.

Was genau ist Schimmelpilzleben?

Beginnen wir mit einer genauen Definition:

Die Lebensdauer einer Spritzgussform ist die Gesamtzahl der Gusszyklen (Schüsse), die ein Werkzeug durchführen kann, während es konsistent Teile liefert, die den Maß-, Ästhetik- und Funktionsspezifikationen entsprechen – und gleichzeitig wirtschaftlich reparierbar bleibt.

Diese Definition hängt von zwei Dingen ab:

• Produktqualität , nicht das Aussehen der Form.

• Wirtschaftlichkeit – wenn eine Reparatur 80 % einer neuen Form kostet, hat das Werkzeug faktisch das Ende seiner wirtschaftlichen Lebensdauer erreicht, auch wenn es physisch noch Teile produzieren könnte.

Die vier Arten, wie Schimmelpilze sterben

Das Verständnis der Fehlermodi ist der erste Schritt, um sie zu verhindern. Spritzgussformen versagen typischerweise auf eine von vier Arten:

1. Tragen (am häufigsten)

Geschmolzener Kunststoff – insbesondere wenn er mit Glasfasern (GF) gefüllt ist – wirkt wie feines Schleifpapier. Im Laufe der Zeit werden die Kavitätsoberfläche, die Angussbereiche und die Trennfugen erodiert. Die Folge: Teile werden überdimensioniert, die Oberflächenbeschaffenheit verschlechtert sich und Grate treten auf.

2. Müdigkeit (die gefährlichste)

Unter der zyklischen Belastung durch Spann- und Einspritzdruck entstehen mikroskopisch kleine Risse an Spannungskonzentrationspunkten – scharfen Ecken, dünnen Wandabschnitten oder tiefen Rippen. Wenn diese Risse nicht kontrolliert werden, wachsen sie, bis die Form katastrophal zerbricht.

3. Korrosion (die hinterlistigste)

Bestimmte technische Kunststoffe (z. B. PVC oder flammhemmende Kunststoffe) setzen bei hohen Temperaturen korrosive Gase (HCl, HF) frei. Diese greifen den Formstahl an und erzeugen Löcher, die die Oberflächen der Teile zerstören und den Verschleiß beschleunigen.

4. Verformung (am frustrierendsten)

Ungleichmäßige Kühlung oder übermäßige Klemmkraft können Kernstifte, Auswerferplatten oder Stützpfeiler dauerhaft verbiegen, was zu verzogenen Teilen führt, die durch keine Prozessanpassung behoben werden können.

Die drei Säulen der Langlebigkeit von Schimmelpilzen

Schimmelpilzleben ist niemals das Ergebnis eines einzelnen Faktors. Es ist das Produkt von drei voneinander abhängigen Säulen : , Materialdesign und Betrieb.

Säule 1: Stahlsorte und Wärmebehandlung (Der genetische Code)

Aus einem Esel kann man kein Rennpferd machen. Der von Ihnen gewählte Stahl legt die theoretische Obergrenze für die Lebensdauer der Form fest.

Wichtigste Erkenntnis: Die Wärmebehandlung ist genauso wichtig wie der Stahl selbst. Eine S136-Form, die nur auf HRC 48 gehärtet ist, nutzt sich lange ab, bevor sie ordnungsgemäß auf HRC 52–54 behandelt wird.

Säule 2: Formendesign (Das Skelett)

Selbst der beste Stahl bricht vorzeitig, wenn die Konstruktion fehlerhaft ist.

• Kühlsystemdesign: Ungleichmäßige Kühlung erzeugt thermische Spannungen, die zu Verzug und Spannungsrissen führen. Konforme Kühlung (über 3D-gedruckte Einsätze) ist heute der Goldstandard für die Verlängerung der Formlebensdauer in komplexen Teilen.

• Anschnittposition: Anschnitte, die direkt gegenüber dünnen Kernen positioniert sind, setzen diese Bereiche der vollen Wirkung des Schmelzstroms aus und beschleunigen so die Erosion.

• Wandstärkenübergänge: Abrupte Wandstärkenänderungen erzeugen Spannungserhöhungen. Sanfte Übergänge – mit Radien, nicht mit scharfen Ecken – sind unerlässlich.

Säule 3: Prozesskontrolle und -wartung (Die Erziehung)

„Eine Form, die für 1 Million Schüsse ausgelegt ist, kann durch schlechte Handhabung in 50.000 abgetötet werden.“

Hier passieren die meisten vorzeitigen Ausfälle:

• Kaltstarts: Das Einspritzen von heißem Kunststoff in eine kalte Form führt zu einem schweren Thermoschock. Heizen Sie die Form immer mit einem Formtemperaturregler vor, bevor Sie mit der Produktion beginnen.

• Unsachgemäßes Abschalten: Wenn Kunststoffreste über Nacht in der Form verbleiben, kann dies zu Korrosion führen. Vor längeren Stopps immer spülen, reinigen und Rostschutzspray auftragen.

• Kein Niederdruckschutz: Wenn der Niederdruck-Formschutz nicht eingestellt ist, kann ein falsch ausgerichteter Auswerferstift oder Schieber die Kavität beim Spannen zerstören – ein katastrophaler und völlig vermeidbarer Fehler.

Die Million-Shot-Frage: Bedeutet das Erreichen dieser Grenze „Game Over“?

Absolut nicht.

Die Zahl „1 Million Schuss“, die Sie auf Bestellungen oder Kostenvoranschlägen sehen, ist eine vertraglich festgelegte Lebensdauer – es handelt sich um die Garantiebasis und den Kostenrechnungsmaßstab des Herstellers. Es handelt sich nicht um ein Ablaufdatum.

In der Praxis wird die Entscheidung, eine Form aus dem Verkehr zu ziehen, durch eine umfassende Zustandsbeurteilung und nicht durch das Ablesen eines Schusszählers getroffen.

Was passiert, wenn eine Form ihre Lebensdauer erreicht?

Ein verantwortungsbewusstes Geschäft führt einen „Fünf-Punkte-Gesundheitscheck“ durch:

1. Maßbericht: Liegen mehr als 24 kritische Maße noch innerhalb der Toleranz?

2. PPM (Parts Per Million Defective): Liegt die Ausschussrate unter dem akzeptablen Schwellenwert (z. B. <1000 PPM für Unterhaltungselektronik)?

3. Oberflächenzustand: Ist die Kavität noch glänzend genug für den erforderlichen Glanzgrad?

4. Reparaturhistorie: Wie viele Schweißreparaturen, Austausch von Einsätzen und Polierungen wurden bereits durchgeführt?

5. Wirtschaftsanalyse: Wird die nächste Reparatur mehr als 60 % einer neuen Form kosten?

Die wahren Mörder sind diese Zeichen:

• Nicht schweißbare Risse im Hohlraum oder Kern (Ermüdungsbruch).

• Der Verschleiß ist so stark , dass selbst bei Schweißnahtaufbau kein Maßausgleich möglich ist.

• Kumulierte Reparaturkosten , die die Kosten für den Bau einer neuen, verbesserten Form übersteigen.

Eine Geschichte von zwei Formen

Die langlebige Legende (12 Millionen Schüsse)
Ein deutscher Automobilzulieferer baute eine Ansaugkrümmerform aus H13-Stahl mit vollständiger Heißkanaltechnologie. Sie führten alle 20.000 Schüsse eine vorbeugende Wartung durch, protokollierten alle Reparaturen und kontrollierten die Prozessparameter streng. Diese Form lief 18 Jahre lang und produzierte über 12 Millionen Teile.

Die warnende Geschichte (80.000 Schüsse – tot)
Ein inländischer Zulieferer, der unbedingt Kosten senken wollte, baute eine Form aus S136-Stahl, härtete sie jedoch nur auf HRC 48 (die Spezifikation forderte HRC 52). Der Kühlkreislauf war schlecht ausgelegt, was dazu führte, dass ein Kernstift festfresste. Während der Demontage hämmerte ein Arbeiter auf den festsitzenden Stift – und der Hohlraum brach. Gesamtlebensdauer: weniger als 10 % der Erwartungen.

Vier goldene Regeln zur Verlängerung der Lebensdauer von Schimmelpilzen

Wenn Sie möchten, dass Ihre Formen länger als 1 Million Schüsse laufen und weitermachen, befolgen Sie diese Grundsätze:

1. Geben Sie jeder Form einen „Ausweis“

Dokumentieren Sie die Stahlsorte, das Wärmebehandlungszertifikat und alle jemals vorgenommenen Änderungen. Diese Daten sind für die Fehlerbehebung und Lebenszyklusplanung von unschätzbarem Wert.

2. Führen Sie vorbeugende Wartung durch – nicht reaktiv

Warten Sie nicht auf Blitz- oder Kurzaufnahmen. Planen Sie regelmäßige Intervalle ein (z. B. alle 50.000 Schüsse), um:

• Kühlkanäle reinigen und Kalk entfernen.

• Überprüfen und ersetzen Sie abgenutzte Auswerferstifte.

• Polieren Sie die Trennlinie.

• Überprüfen Sie die Widerstände der Heißkanalheizung.

3. Grenzen Sie das Prozessfenster ein

Halten Sie sich an die empfohlenen Schmelztemperaturen, Formtemperaturen und Einspritzdrücke. Das Streben nach Zykluszeitverkürzungen durch zu schnelles Einspritzen kann zu Ermüdungsbelastungen führen, für die das Werkzeug nie ausgelegt ist.

4. Verwenden Sie die richtigen Reinigungswerkzeuge

Benutzen Sie niemals eine Stahldrahtbürste für Hohlräume. Verwenden Sie Kupferbürsten und Ultraschallreinigung. Sogar mikroskopisch kleine Kratzer können zu Spannungskonzentrationspunkten werden.

Fazit: Schimmelpilze sind eine Herausforderung für das Management

Die Lebensdauer von Schimmelpilzen ist keine feste Zahl, die auf einer Bestellung aufgedruckt ist. Es ist das Produkt von:

• Genetik (Stahlsorte und Design),

• Erziehung (Prozesskontrolle und Wartung),

• Wirtschaftlichkeit (Reparaturkosten vs. Wiederbeschaffungskosten).

Eine Million Schüsse zu treffen ist kein Todesurteil – es ist ein Meilenstein . Bei richtiger Pflege liefern viele Formen zwei, drei oder sogar fünf Millionen Schüsse, bevor sie ausgemustert werden.

Wenn Sie also das nächste Mal eine neue Form erhalten, stellen Sie die richtigen Fragen: Um welchen Stahl handelt es sich? Wie wurde es wärmebehandelt? Zeigen Sie mir das Kühldesign. Wie sieht unser Wartungsplan aus?

Die Antworten verraten Ihnen alles darüber, wie lange dieser „Gelddrucker“ noch läuft.
