In alltäglichen Haushaltsgeräten werden kleine Filtersiebe und staubdichte Abdeckungen oft übersehen, spielen jedoch eine unersetzliche Rolle bei der Filterung, Belüftung und Staubisolierung. Heute stellen wir Ihnen unser maßgeschneidertes Einkavitäten-Spritzgusswerkzeug vor , das speziell für die Herstellung von Filternetzen und Filterabdeckungen aus Kunststoff entwickelt wurde, sowie die Hauptvorteile des Spritzgießens dieser Art von dünnwandigen Filterteilen.

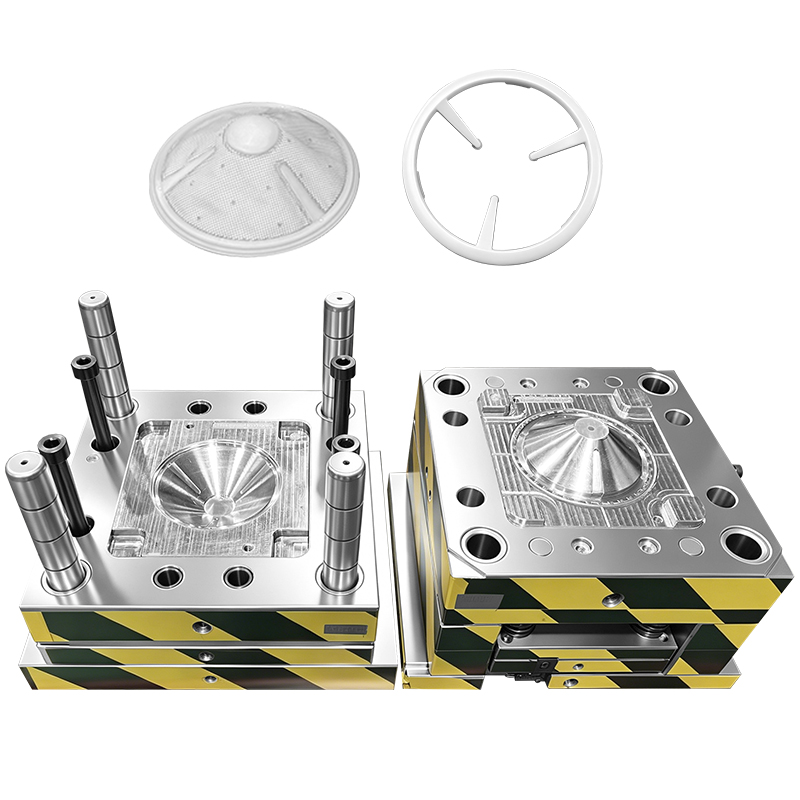

Bei den beiden fertigen Filterprodukten oben handelt es sich um Standard-Spritzgussteile, die vollständig mit dem im Bild gezeigten passenden Spritzgusssatz hergestellt wurden.
Ein kompletter Formensatz besteht aus einer Kavitätsplatte (feste Form) und einer Kernplatte (bewegliche Form). Nach dem Aufspannen der Form auf einer Spritzgießmaschine wird geschmolzenes thermoplastisches Material in die versiegelte Kavität eingespritzt. Nach dem Abkühlen und Erstarren wird das fertige Filterteil automatisch ausgeworfen.
Auf dem Produkt sind typische Spritzgussspuren deutlich zu erkennen: ein Anschnittrest an der zentralen Stelle, an der das Kunststoffmaterial einfließt, eine dezente Trennlinie entlang der äußeren kreisförmigen Kante vom Formschließen und integrierte Verstärkungsrippen, die in einem Stück ohne Montage oder Kleben geformt sind.
Andere Umformverfahren können wir problemlos ausschließen:
✅ Kein Stempeln: Durch das Stempeln entstehen nur Löcher auf flachen Blechen und es können keine gebogenen, sich verjüngenden Formen oder eingebetteten integrierten Rippen entstehen.
✅ Kein Thermoformen: Durch das Thermoformen lassen sich keine ultrafeinen, dichten Maschen und gleichmäßige, winzige, dünne Wände erzeugen.
✅ Kein 3D-Druck: Der 3D-Druck dient nur der Bemusterung von Prototypen und nicht der Massenproduktion in großem Maßstab mit gleichbleibender Maßtoleranz.
Gewöhnliche Spritzgussartikel wie Kunststoffgehäuse, Aufbewahrungsboxen und Spielzeugschalen zeichnen sich durch dicke Wände, einfache Strukturen und breite Fließwege für die Kunststoffschmelze aus. Filtersiebkomponenten gehören jedoch zum hochschwierigen Dünnwand-Spritzgussverfahren mit offensichtlichen Unterschieden:
Ultrafeines Netz und schmale Strömungskanäle
Dichte winzige Löcher und ultradünne Gitterrippen erschweren das Füllen mit Kunststoff erheblich. Eine hohe Einspritzgeschwindigkeit und ein hoher Druck sind erforderlich, um kurze Schüsse, unvollständige Maschenmuster und Risse in der Bindenaht zu verhindern.
Höhere Anforderungen an den Formenbau
Mit dem herkömmlichen CNC-Fräsen können winzige Maschenrillen nicht bearbeitet werden. Unser Formhohlraum verwendet langsames Drahterodieren + CNC-Fräsen + EDM-Endbearbeitung + Spiegelpolieren, um eine präzise Netzform und eine reibungslose Entformung zu gewährleisten, ohne die empfindliche Netzstruktur zu zerkratzen. Zusätzliche Abluftschlitze werden hinzugefügt, um eingeschlossene Luft zu beseitigen und Brandflecken auf der Produktoberfläche zu vermeiden.
Strenge Einschränkungen bei der Materialauswahl
Es kommen ausschließlich PP- oder PE-Rohstoffe mit hoher Fließfähigkeit in Frage. Materialien mit schlechter Fließfähigkeit können die engmaschigen Hohlräume nicht vollständig ausfüllen, was zu massiven Produktfehlern führt.
Strengere Maßtoleranzkontrolle
Die Öffnung bestimmt direkt die Filterleistung, daher muss die Maßgenauigkeit der Form während der Bearbeitung streng kontrolliert werden, und zwar weitaus präziser als bei allgemeinen strukturellen Kunststoffteilen.
Diese Filtersieb-Spritzgussform verfügt über eine Standard-Formbasis mit gelb-schwarzen Kollisionswarnstreifen zum Schutz vor Ort in der Werkstatt. Die vier Führungssäulen garantieren ein hochpräzises wiederholtes Öffnen und Schließen der Form und verlängern so die Lebensdauer der Form.
Wir unterstützen die vollständige Anpassung basierend auf den 2D-Zeichnungen oder 3D-Dateien des Kunden:
Einstellbare Kavitätenanzahl: Einzelkavitäten-, 2-Kavitäten- oder Mehrkavitäten-Werkzeug für unterschiedliche Produktionsmengen
Anpassbare Oberflächenbeschaffenheit: matte Textur, Hochglanzpolierung oder spezifische Textur nach Bedarf
Professionelle DFM-Analyse vor der Formherstellung zur Optimierung der Wandstärke, der Angussposition und der Abgasstruktur, wodurch die Testformzeiten und die Fehlerquote bei der Massenproduktion reduziert werden.
Das Spritzgießen ist nach wie vor die kostengünstigste und stabilste Lösung für die Massenproduktion von Kunststofffilterkomponenten. Ganz gleich, ob es sich um Dunstabzugshaubenfilter, staubdichte Kappen für Geräte, Filterzubehör für Wasserreiniger oder Lüftungsnetzabdeckungen handelt – unsere maßgeschneiderten Spritzgussformen können gleichbleibend hochwertige Formteile mit langer Formlebensdauer liefern.
Wenn Sie Projekte haben, die kundenspezifische Kunststofffilterformen oder die Entwicklung anderer Spritzgussformen erfordern, können Sie uns gerne Ihre Konstruktionsunterlagen für ein professionelles Angebot und eine technische Diskussion zusenden.
