24012
YIXUN mold
3926909090

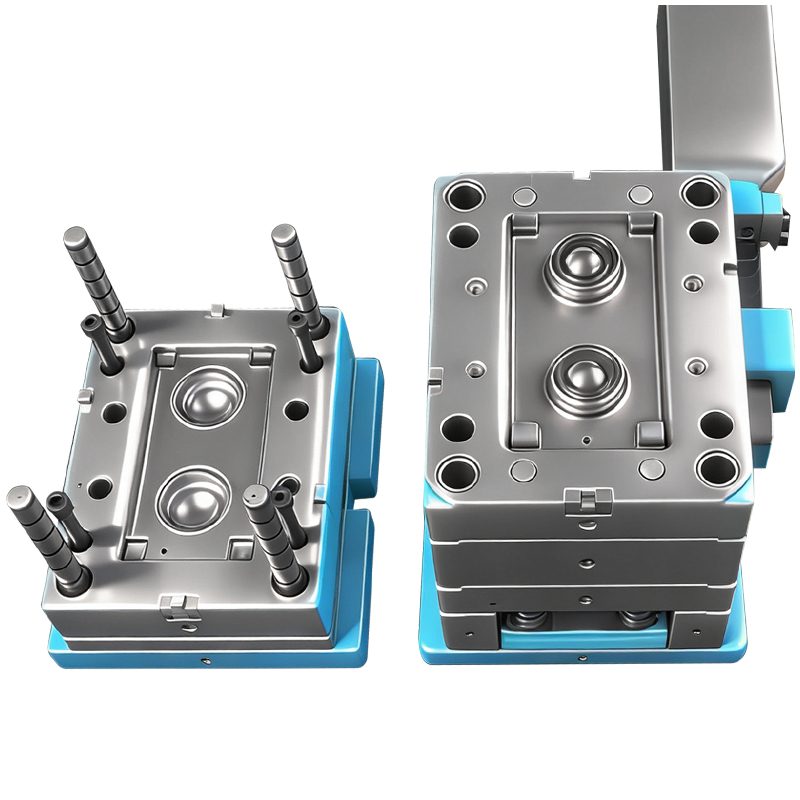

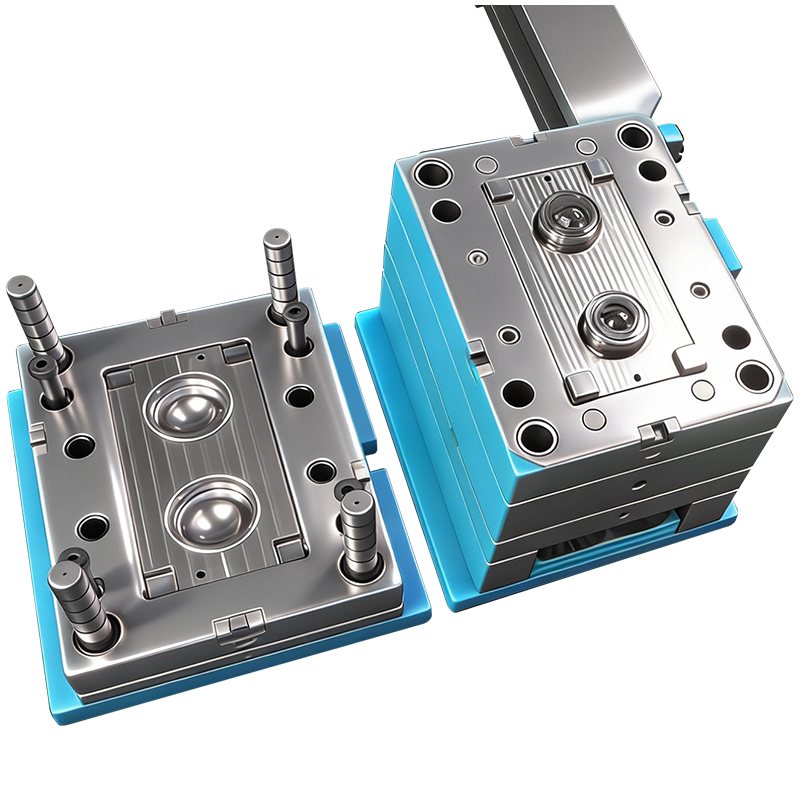

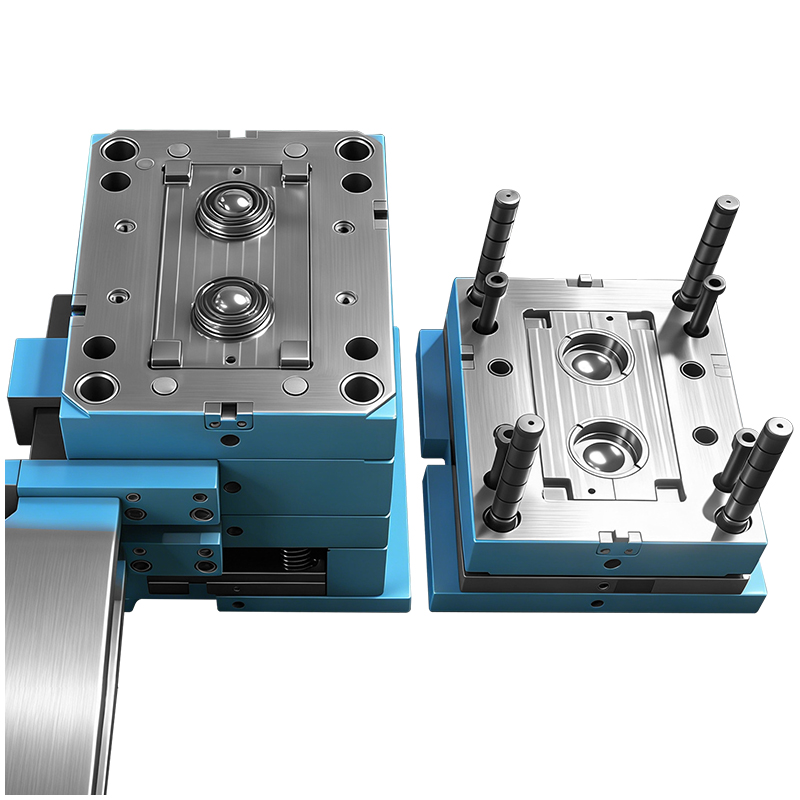

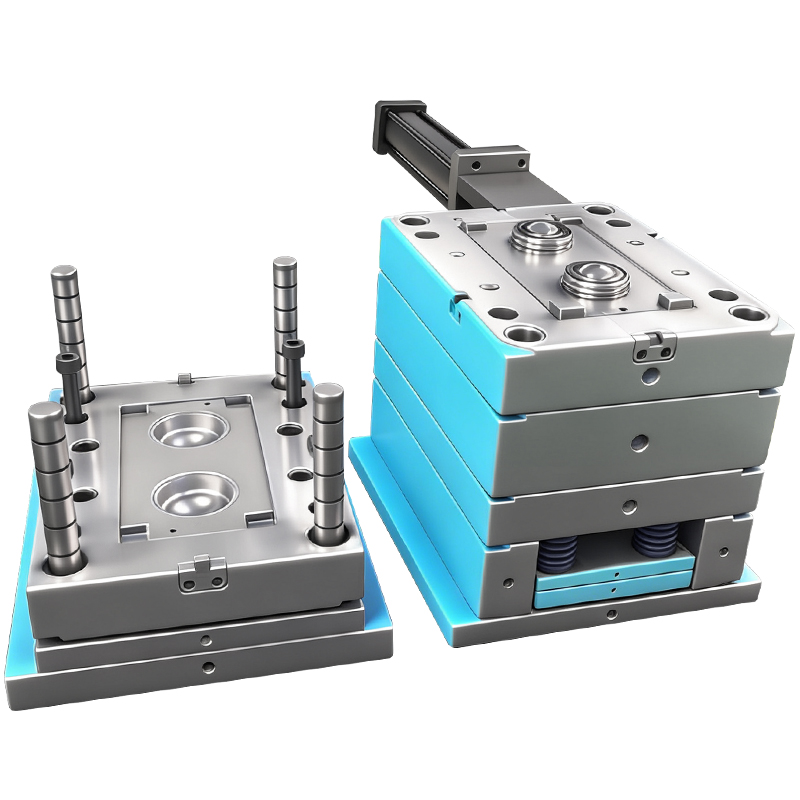

Diese hochpräzise, maßgeschneiderte 2-Kavitäten-Spritzgussform ist für die optische Linse von Scheinwerferleuchten konzipiert und aus UV-stabilisiertem Polycarbonat (PC) geformt. Durch die Verwendung einer 3-Platten-Pin-Point-Gate-Struktur und 1.2344-Warmarbeitsstahl sind Hohlraum und Kern auf ein optisches Finish poliert, um eine perfekte Lichtdurchlässigkeit und eine glatte Linsenoberfläche zu gewährleisten. Die Form ist für Außenbeleuchtungslinsen optimiert und sorgt für eine stabile Massenproduktion, geringe optische Verzerrung und hervorragende Wetterbeständigkeit.
| Artikelparameter | |
|---|---|
| Formname | Lente luminaria spot / Spotlight Lens Mold |
| Kunststoffmaterial | PC mit UV-Schutz (Polycarbonat) |
| Hohlraum | 1×2 (2 Hohlräume) |
| Schrumpfungsrate | 0,5 % (1,005) |
| Gating-System | Punktanschnitt / 3-Platten-Form (feine Düse) |
| Hohlraumstahl | 1.2344 / 2344, HRC48-52, optisch poliert |
| Kernstahl | 1.2344 / 2344, HRC48-52, optisch poliert |
| Anwendung | Außenstrahlerlinse, optische Polycarbonatlinse der Leuchte |
✅ 1.2344 hochharter Stahl mit optischer Hochglanzpolitur. Hohlraum und Kern bestehen aus 1.2344 (H13-Äquivalent) Warmarbeitsstahl, gehärtet auf HRC48–52. Wir führen auf beiden Formseiten ein professionelles optisches Polieren durch, um Oberflächenkratzer, Orangenhaut und Strukturfehler zu beseitigen und so eine hohe Lichtdurchlässigkeit der fertigen PC-Linse sicherzustellen. Der Stahl zeichnet sich durch eine hohe thermische Stabilität und Verschleißfestigkeit aus und eignet sich ideal für die Langzeitproduktion von transparentem PC-Material.
✅ 3-Platten-Pin-Point-Gate für optisches Erscheinungsbild. Das feine Pin-Point-Gate-Design hinterlässt minimale Gate-Rückstände auf der Linsenoberfläche, automatische Gate-Trennung während des Auswurfs ohne manuelles Trimmen. Dadurch werden Kratzer oder Verformungen im kritischen optischen Bereich der Beleuchtungslinse vermieden und die Lichtverteilungsleistung geschützt.
✅ Formoptimiert für UV-stabilisiertes transparentes PC. Transparentes UV-PC ist empfindlich gegenüber Blasen, Silberstreifen, Fließspuren und Brandflecken. Wir stimmen den Formfluss, die Entlüftung und die Kühlbalance speziell auf klares PC-Material ab. Durch die richtige Entlüftung werden eingeschlossene Gase effektiv entfernt, während die gleichmäßige Kühlung die innere Spannung reduziert und Doppelbrechung, Verzerrung und Vergilbung der Linse bei UV-Einstrahlung im Freien verhindert.
✅ Präzise optische und Dimensionskontrolle. Reservierte Schrumpfrate von 0,5 %, abgestimmt auf PC-Material. Die hochpräzise CNC- und EDM-Bearbeitung gewährleistet enge Toleranzen für die gekrümmte optische Oberfläche und garantiert eine gleichmäßige Lichtfokusleistung für jede Scheinwerferlinse.
✅ Ausgewogene Kühlung und stabiler Zyklus Maßgeschneiderte konforme Kühlkanäle sorgen für eine gleichmäßige Formtemperatur, verkürzen die Zykluszeit und reduzieren interne Restspannungen, was entscheidend ist, um Verwerfungen und optische Verformungen transparenter Polycarbonat-Linsenteile zu vermeiden.
Wir bieten einen kompletten kundenspezifischen Formenservice aus einer Hand, einschließlich DFM-Analyse, Formflusssimulation, optisches Polieren, Formenherstellung, Formenversuche, Mustervalidierung und Wartung der Formen nach dem Verkauf. Wir prüfen vor dem Versand der Form streng die Qualität der optischen Oberfläche und die Maßgenauigkeit, um die Massenproduktion von Beleuchtungslinsen unserer Kunden zu unterstützen.
Kundenspezifische optische PC-Linsenformen für Außenstrahler, Landschaftslampen, Downlights, transparente optische Komponenten von LED-Leuchten, wetterbeständige Beleuchtungsabdeckungen und Linsen.
F1: Warum benötigen wir optisches Polieren für die PC-Linsenform? A1: Die Oberflächenbeschaffenheit der Form wird direkt auf die transparente PC-Linse kopiert. Durch optisches Polieren werden alle winzigen Oberflächenfehler entfernt, um eine hohe Lichtdurchlässigkeit, keine Lichtstreuung und eine stabile optische Leistung der Scheinwerferlinsen zu gewährleisten.
F2: Was ist die Herausforderung beim Formen von UV-beständigem transparentem PC? A2: UV-Additive und transparentes PC können leicht zu Silberflecken, Gasverbrennungen und inneren Spannungen führen. Unser optimiertes Belüftungs- und Kühldesign löst diese häufigen Mängel und verhindert das Vergilben der Linse bei der Verwendung im Freien.
F3: Können Sie optische Linsenformen gemäß unseren optischen Zeichnungen anpassen? A3: Ja. Wir akzeptieren die Entwicklung kundenspezifischer Formen auf der Grundlage optischer 2D-/3D-Zeichnungen oder Linsenmuster des Kunden. Wir werden in einem frühen Stadium eine DFM- und Moldflow-Analyse durchführen, um das Füll- und optische Risiko zu überprüfen.
