Kombinieren oder nicht kombinieren: Ein praktischer Leitfaden für Familienformen im Vergleich zu Formen mit mehreren Kavitäten

In der Welt des Spritzgießens ist Effizienz oberstes Gebot. Aber wenn wir von „Effizienz“ sprechen, kann das zwei sehr unterschiedliche Dinge bedeuten: die schiere Geschwindigkeit, mit der Tausende identischer Teile hergestellt werden, oder die clevere Wirtschaftlichkeit, mehrere verschiedene Komponenten auf einmal herzustellen. Dies bringt uns zu einem entscheidenden Entscheidungspunkt für Produktdesigner und Fertigungsingenieure: Familienformen versus Mehrfachformen.

Lassen Sie uns dies anhand eines Szenarios aus der realen Welt auspacken, das kürzlich auf meinem Schreibtisch landete.

Das Verpackungsrätsel, mit dem alles begann

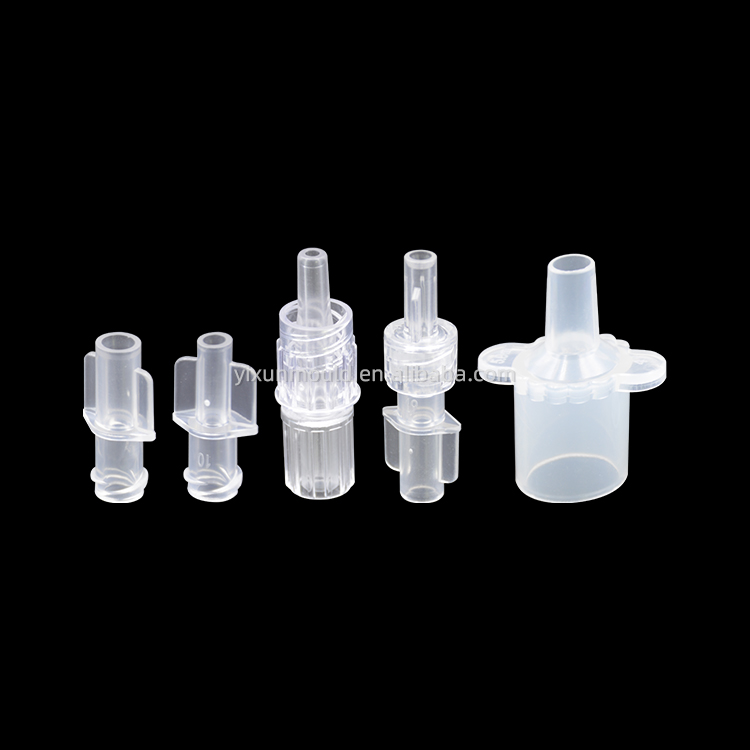

Ein Kunde benötigte jeweils 2.000 Einheiten zweier medizinischer Komponenten:

• Komponente A: Ø31 mm × 50 mm Zylinder

• Komponente B: Ø25 mm × 50 mm Zylinder

Ihr Verpackungsteam plante, sie zusammen in Standardkartons mit den Maßen 35 x 45 x 50 cm zu versenden. Die unmittelbare Frage war: „Wie viele Kartons brauchen wir?“

Die Mathematik hat uns auf einen interessanten Weg geführt. Bei separater Verpackung (nicht kombiniertes Formen) benötigte Komponente A etwa 2 Kartons, während Komponente B problemlos in nur 1 Karton passte, also insgesamt 3 Kartons. Aber diese Verpackungsübung offenbarte eine tiefer liegende Fertigungsfrage: Könnten diese Teile in einem einzigen Werkzeug zusammengeformt werden, um die Produktion zu rationalisieren?

Der grundlegende Unterschied: Produktionsphilosophie

Formen mit mehreren Kavitäten: Die Kraft der Replikation

Stellen Sie sich vor, ein Fotograf benötigt 100 Kopien desselben Porträts. Sie würden ein einziges Negativ verwenden, um alle Kopien gleichzeitig zu drucken. Genau das tun Mehrfachkavitäten-Formen: Sie erzeugen mehrere identische Kavitäten in einem Werkzeug, um das gleiche Teil in großen Stückzahlen herzustellen.

Hauptmerkmale:

• Ziel: Maximieren Sie die Ausgabe eines einzelnen Teils

• Designschwerpunkt: Perfekte Balance und Symmetrie

• Geeignet für: Massenproduktion ausgereifter Produkte

• Beispiel: Herstellung von 1 Million identischen Flaschenverschlüssen

Familienformen (kombiniertes Formen): Die Kunst der Integration

Stellen Sie sich nun vor, dass derselbe Fotograf 100 vollständige Fotoalben erstellen muss, die jeweils ein Porträt, eine Landschaft und eine Gruppenaufnahme enthalten. Eine Familienform ist so, als würde man all diese verschiedenen Bilder auf ein Blatt drucken – es erzeugt verschiedene Hohlräume in einem Werkzeug, um mehrere verschiedene Teile gleichzeitig herzustellen.

Hauptmerkmale:

• Ziel: Metallkomponenten oder mehrere Kleinserienteile wirtschaftlich produzieren

• Designschwerpunkt: Kompromisse zwischen unterschiedlichen Teilen bewältigen

• Geeignet für: Bausätze, Produktfamilien mit kleinen Stückzahlen, Prototypen

• Beispiel: Gemeinsame Herstellung eines Zahnbürstengriffs, einer Kappe und eines Etuis

Technische Kompromisse: Auf das Gleichgewicht kommt es an

Die Multi-Cavity-Herausforderung: Perfekte Harmonie

Bei Formen mit mehreren Kavitäten muss jede Kavität eineiige Zwillinge sein. Die Strömungswege, Kühlkanäle und Auswurfmechanismen sind perfekt gespiegelt. Der Kunststoff sollte jede Kavität mit genau dem gleichen Druck, der gleichen Temperatur und der gleichen Zeit erreichen. Wenn es richtig gemacht wird, sind alle Teile nahezu identisch.

Die Familienform-Realität: Kalkulierter Kompromiss

Hier wird es schwierig. In unserem Beispiel für medizinische Komponenten haben die Zylinder mit Ø31 mm und Ø25 mm unterschiedliche Volumina, Oberflächen und thermische Eigenschaften. Der Familienformdesigner muss:

1. Ausbalancierte Angusssysteme sorgen dafür, dass sich beide Hohlräume trotz unterschiedlicher Durchflussanforderungen vollständig füllen

2. Auslegung der Kühlung für den „langsamsten“ Teil (normalerweise den dickeren)

3. Koordinatenauswurf trotz unterschiedlicher Auslösecharakteristik

4. Akzeptieren Sie, dass die Zykluszeit von der anspruchsvollsten Komponente bestimmt wird

Das Buch wird zu einer Studie über Kompromisse – was ich „das Unausgeglichene ausbalancieren“ nenne.

Wirtschaftliche Implikationen: Volumen vs. Vielseitigkeit

Lassen Sie uns unseren Fall medizinischer Komponenten analysieren:

Option 1: Separate Formen mit einer Kavität

• 2 Formen benötigt

• Höchste Stückkosten

• Vollständige Produktionsflexibilität

• Insgesamt: 3 Kartons zum Verpacken

Option 2: Familienform

• 1 Form erforderlich (50 % Werkzeugkosteneinsparung)

• Geringere Stückkosten als bei Einzelkavitäten

• Beide Teile wurden gleichzeitig hergestellt

• Möglicherweise optimierte Verpackung (ggf. 2 Kartons statt 3)

Option 3: Zwei Formen mit mehreren Kavitäten

• 2 Formen mit hoher Kavitation erforderlich (teuerstes Werkzeug)

• Niedrigste Stückkosten

• Massive Überkapazität für den Bedarf von 2.000 Einheiten

• Noch 3 Kartons zum Verpacken

Bei einer Bestellung von 2.000 Einheiten bietet das Familienwerkzeug (Option 2) trotz seiner technischen Kompromisse die beste wirtschaftliche Balance.

Die Entscheidungsmatrix: Wann sollte man sich für welchen Ansatz entscheiden?

Basierend auf unserer Analyse und der Verpackungsfallstudie ist hier mein praktischer Rahmen:

Wählen Sie Multi-Cavity, wenn:

• Das jährliche Volumen übersteigt 100.000 Einheiten pro Teil

• Das Teiledesign ist stabil und ausgereift

• Sie optimieren für den niedrigstmöglichen Stückpreis

• Die Produktionsläufe sind lang und ununterbrochen

Wählen Sie Familienformen, wenn:

• Sie haben Komponenten (wie unser medizinisches Set)

• Die Gesamtmengen sind moderat (5.000–50.000 Einheiten).

• Das Werkzeugbudget ist begrenzt

• Teile bestehen aus identischem Material und haben ähnliche Lebenszyklen

• Eine synchronisierte Produktion kommt der Montage/Logistik zugute

Kritische Warnsignale für Familienschimmelpilze:

1. Materialkonflikt: Unterschiedliche Harze haben unterschiedliche Schrumpfungs- und Verarbeitungsanforderungen

2. Volumenkonflikt: Ein Teil verkauft 10.000 Einheiten/Monat, ein anderer verkauft 100

3. Nicht übereinstimmende Lebenszyklen: Ein Produkt wird aus dem Verkehr gezogen, während ein anderes in den Markt eingeführt wird

4. Extreme Geometrieunterschiede: Sehr dünne und sehr dicke Teile im selben Werkzeug

Zurück zu unseren medizinischen Komponenten: Die kluge Wahl

Angesichts unseres Bedarfs von 2.000 Einheiten pro Teil ist der Ansatz der Familienform absolut sinnvoll:

1. Wirtschaftlich: Ein Werkzeug statt zwei

2. Logistisch: Die synchronisierte Produktion reduziert die Lagerkomplexität

3. Qualität: Beide Teile haben eine identische Verarbeitungshistorie

4. Verpackung: Kann rund um den gepaarten Ausgang gestaltet werden

Die Anforderung an die 3-Box-Verpackung eröffnet tatsächlich eine Chance: Mit der koordinierten Produktion aus einer Familienform könnten wir möglicherweise eine maßgeschneiderte 2-Box-Lösung entwerfen, die perfekt aufeinander abgestimmte Komponentensätze enthält.

Das Endergebnis

Beim Spritzgießen geht es nicht nur um die Herstellung von Teilen – es geht darum, intelligente Systementscheidungen zu treffen. Die Wahl zwischen Familienformen und Mehrkavitätenformen stellt einen grundlegenden Kompromiss zwischen Spezialisierung und Integration, zwischen Skaleneffizienz und Umfangseffizienz dar.

Unsere Verpackungsübung beleuchtete, wie sich Fertigungsentscheidungen auf die gesamte Lieferkette auswirken. Manchmal liegt die Antwort nicht darin, einen Ansatz dem anderen vorzuziehen, sondern darin, zu erkennen, wann Ihre Situation – wie auch unsere aufeinander abgestimmten medizinischen Komponenten – das integrierte Denken erfordert, das Familienformen repräsentieren.
