Insert Moulding vs. Mold Inserts: Entwirrung zweier kritischer Kunststoffspritzgusskonzepte

Teil 1: Insert Moulding – Die Kunst der Integration

Was ist das?
Insert Moulding ist ein Herstellungsverfahren. Dabei wird ein vorgefertigtes Bauteil – ein sogenannter „Einsatz“ – in eine Form gelegt und anschließend mit geschmolzenem Kunststoff umspritzt. Der Kunststoff kühlt ab und verfestigt sich, wodurch der Einsatz dauerhaft eingekapselt wird und ein einziges integriertes Teil aus mehreren Materialien entsteht.

Stellen Sie sich das wie das Backen eines Obstkuchens vor: Sie geben zuerst die Nüsse und Früchte (Einsätze) in die Form und gießen dann den Teig (Kunststoff) hinein, um ein einheitliches Endprodukt zu erhalten.

Der Insert-Mold-Prozess:

1. Bereiten Sie den Einsatz vor: Zu den üblichen Einsätzen gehören Metallgewinde (Muttern, Schrauben), Stifte, elektrische Anschlüsse oder sogar vorgeformte Teile.

2. Platzieren Sie den Einsatz: Der Einsatz wird manuell oder robotergesteuert in den Formhohlraum eingesetzt.

3. Kunststoff einspritzen: Die Form schließt sich und Kunststoff wird unter hohem Druck eingespritzt.

4. Teil auswerfen: Das fertige Teil, nun eine feste Kombination aus Kunststoff und Einsatz, wird ausgeworfen.

Warum Insert Moulding verwenden?

• Funktionale Integration: Kombiniert mehrere Teile zu einem und vereinfacht so die Montage. Es ist keine Installation von Muttern oder Kontakten nach dem Formen erforderlich.

• Strukturelle Verbesserung: Metalleinsätze verbessern die Festigkeit, Haltbarkeit und Tragfähigkeit von Kunststoffteilen drastisch.

• Platzsparend: Ermöglicht kompaktere und anspruchsvollere Produktdesigns.

• Verbesserte Zuverlässigkeit: Schützt empfindliche Komponenten (wie Elektronik) vor Feuchtigkeit, Vibration und Korrosion.

Gemeinsame Anwendungen:

• Automotive: Sensorgehäuse, Innenverkleidungen mit integrierten Gewindemuttern.

• Elektronik: Elektrische Anschlüsse (USB, Anschlüsse), Schalter und Sensorgehäuse.

• Konsumgüter: Gehäuse von Elektrowerkzeugen, Wasserhahngriffe und verstärkte Zahnräder.

Teil 2: Formeinsätze – Das Geheimnis der Flexibilität des Ingenieurs

Kommen wir nun zur anderen Hälfte der Verwirrung. Wenn Ingenieure von „Formeinsätzen“ oder „Formteilen“ sprechen, beziehen sie sich auf die Werkzeugstruktur der Form selbst und nicht auf das herzustellende Teil.

Was sind sie?

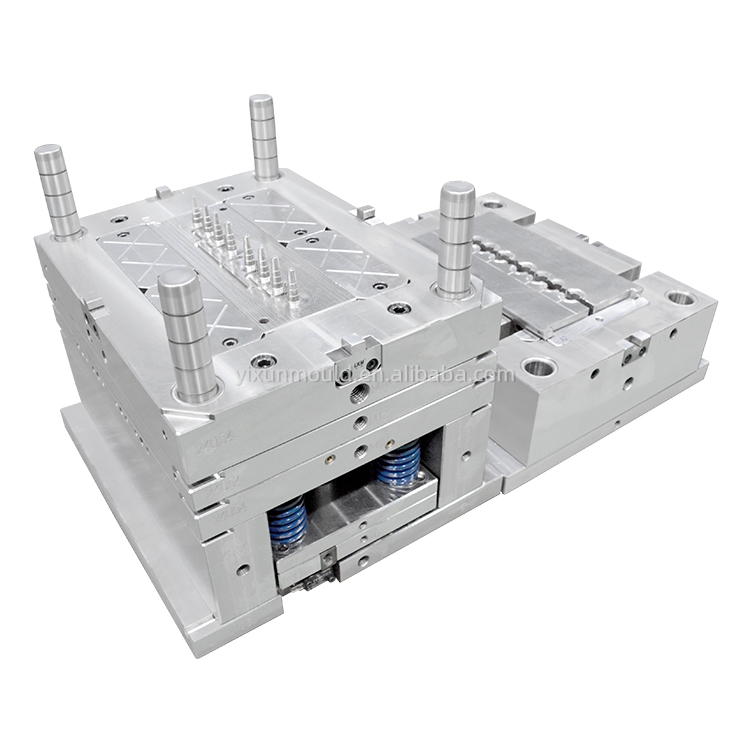

Formeinsätze sind modulare, austauschbare Blöcke aus gehärtetem Stahl, die in den Hauptkörper einer Form eingebaut werden. Sie bilden bestimmte Abschnitte des Formhohlraums, beispielsweise empfindliche Merkmale, komplexe Geometrien oder Bereiche mit hohem Verschleiß.

Warum sind Formeinsätze so universell?
Die kurze Antwort: für eine einfachere Formänderung und Wartung. Obwohl sie nicht in jeder Form vorhanden sind, sind sie ein Industriestandard für jedes komplexe Werkzeug in Produktionsqualität. Hier ist der Grund:

• Einfachere Modifikationen und Reparaturen: Anstatt die gesamte Formbasis neu zu bearbeiten, können Ingenieure einfach einen einzelnen kleinen Einsatz ersetzen oder modifizieren. Dies spart enorm Zeit und Kosten bei Designänderungen oder wenn ein Teil der Form beschädigt wird.

• Hochwertiger Materialeinsatz: Einsätze können aus hochwertigem, verschleißfestem Stahl hergestellt werden, während für den Hauptformkörper eine härtere, kostengünstigere Qualität verwendet wird. Dies optimiert Leistung und Kosten.

• Vereinfachte Fertigung: Komplexe Geometrien lassen sich leichter auf einer kleinen Wendeschneidplatte bearbeiten als tief in einem großen Stahlblock.

• Verbesserte Kühlung und Entlüftung: Einsätze können mit speziellen Kühlkanälen entworfen werden, um Zykluszeiten und Teilequalität zu verbessern.

Gibt es Formen ohne Einsätze?
Ja, diese werden „Einheitsformen“ oder „Monoblockformen“ genannt. Sie werden aus einem einzigen Stahlblock gefertigt. Sie werden jedoch normalerweise nur verwendet für:

• Extrem einfache Teile (z. B. Flachbildschirme).

• Produktion oder Prototyping in sehr kleinen Stückzahlen.

• Situationen, in denen eine perfekt nahtlose Oberfläche (keine Maßhilfslinien) von entscheidender Bedeutung ist.

Für die meisten industriellen Anwendungen ist eine Form mit Einsätzen aufgrund ihrer Flexibilität und Wirtschaftlichkeit die unbestrittene Wahl.

Der entscheidende Unterschied: Eine Zusammenfassung

Abschluss

Den Unterschied zwischen Insert Moulding und Mold Inserts zu verstehen, ist mehr als nur semantische Aspekte – es ist von grundlegender Bedeutung für effektives Design und Kommunikation.

• Verwenden Sie Insert Moulding, wenn Ihr Produkt Festigkeit, Leitfähigkeit oder andere Materialien integrieren muss.

• Verwenden Sie Formeinsätze in Ihren Werkzeugen, um sicherzustellen, dass Ihr Herstellungsprozess auf lange Sicht anpassungsfähig, wartbar und kosteneffizient ist.

Durch die Nutzung dieser beiden leistungsstarken Konzepte können Hersteller effizienter intelligentere, robustere und innovativere Produkte entwickeln. Wenn Sie das nächste Mal ein Teil entwerfen, überlegen Sie nicht nur, was in Ihr Produkt einfließt, sondern auch, wie das Werkzeug, das es herstellt, so konstruiert ist, dass es sich anpassen lässt.
