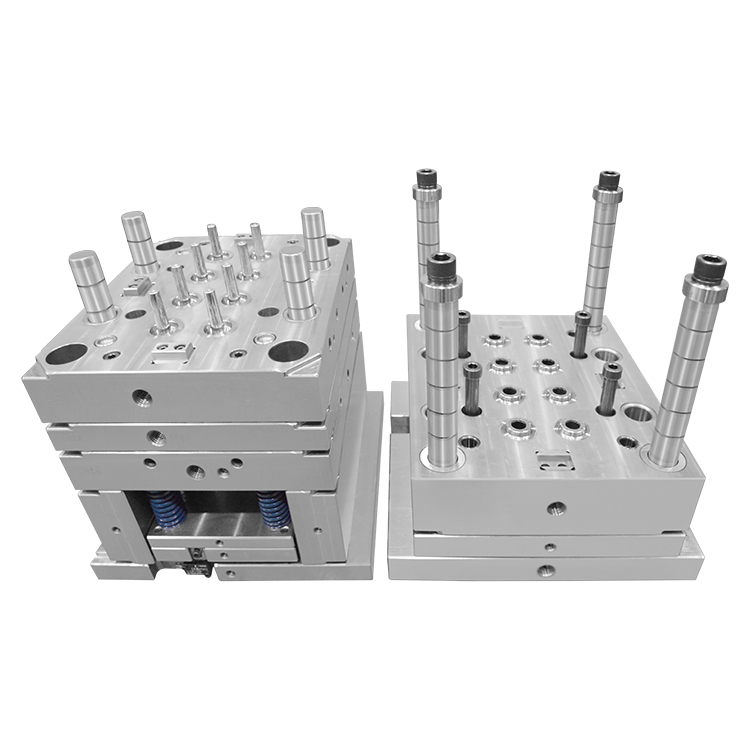

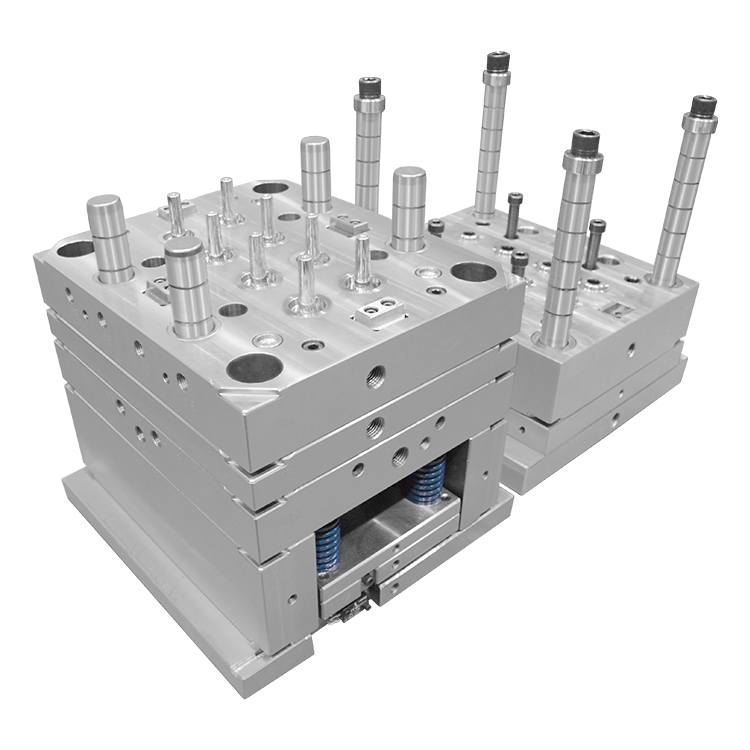

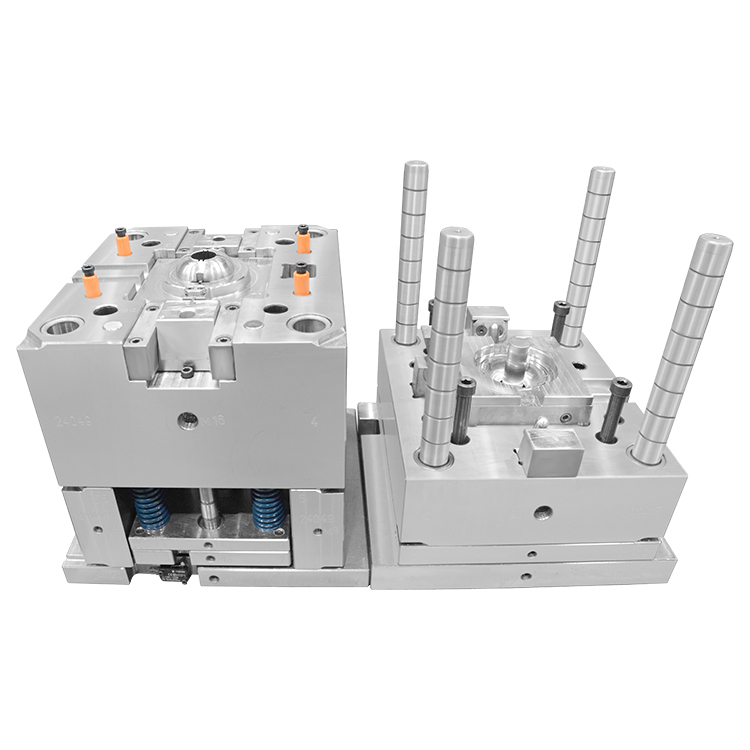

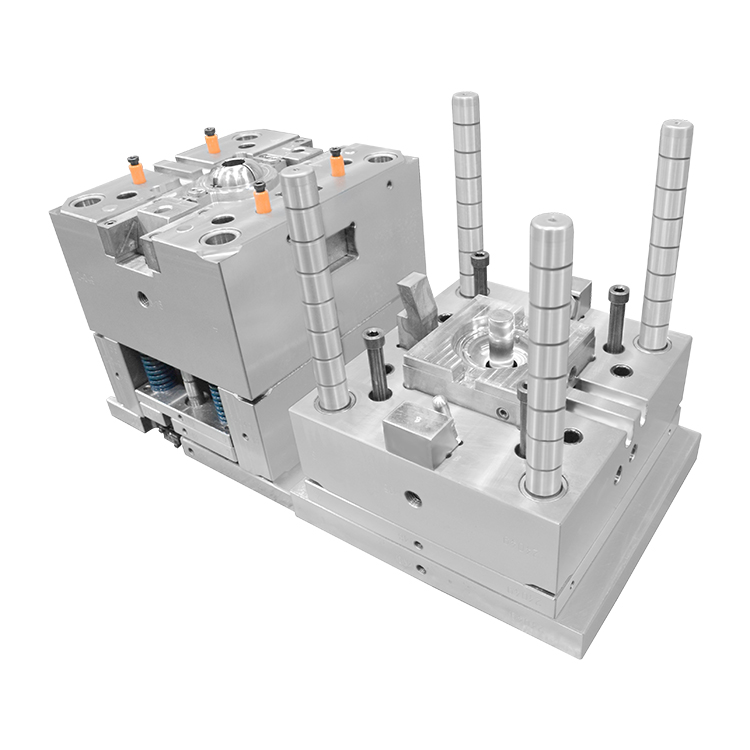

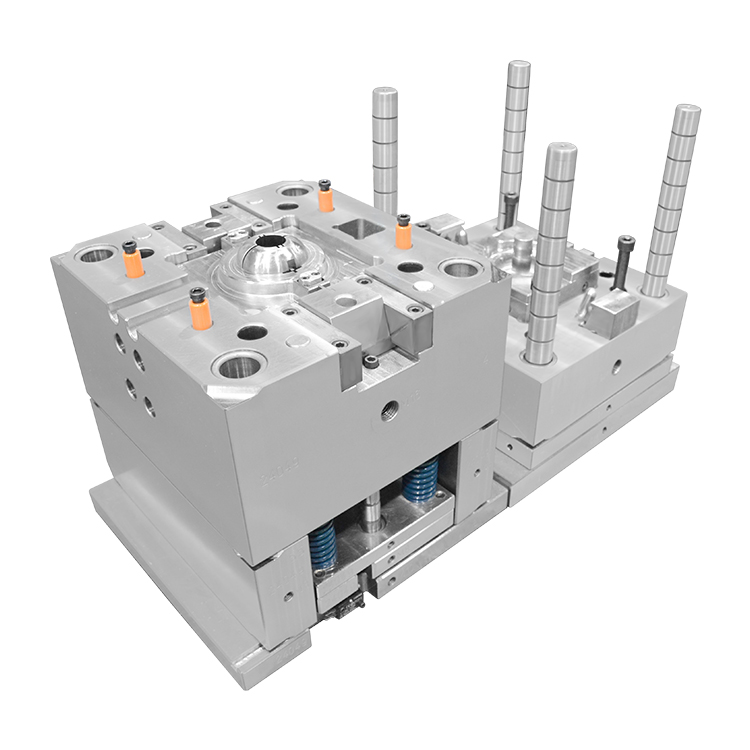

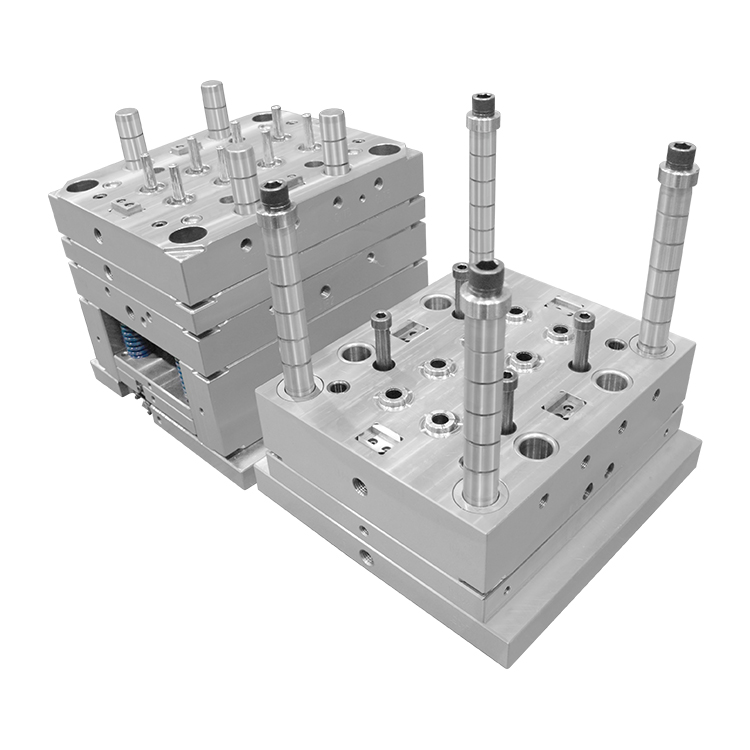

Injektion Kunststoffform für Objektiven ABS/PC/PP Cold Runner Hot Runner Form Maker

Spezialisierung auf Linsenformen

Präzisionsformen, die speziell für optische und transparente Linsenanwendungen entwickelt wurden und für ABS-, PC- und PP-Materialien mit Kaltkanal- und Heißkanalkonfigurationen geeignet sind.

Materialauswahl für Linsen

Linsenspezifische Formanforderungen

Kritische Designmerkmale

1. Hochpolierte Kavitäten

• SPI-A1 (Spiegelglanz) oder besser

• Diamantpolieren für optische Oberflächen

• Keine Mängel an optischen Stellen

2. Präzisionskühlsystem

• Ausgewogene Kühlung für gleichmäßiges Schrumpfen

• Beryllium-Kupfer-Einsätze für kritische Bereiche

• Temperaturregelung ±1°C

3. Entlüftungssystem

• Mikroentlüftung an Trennfugen

• Vakuum-Entlüftungsoptionen für mehr Klarheit

• Richtige Positionierung zur Vermeidung von Schweißnähten

Auswahl des Läufersystems für Linsen

Heißkanalsysteme (empfohlen für die meisten Linsenanwendungen):

• Vorteile:

• Keine Cold-Slug-Probleme, die die Klarheit beeinträchtigen

• Bessere Kontrolle über die Schererwärmung

• Reduzierter Druckverlust

• Ideal für Linsenformen mit mehreren Kavitäten

• Typen: Schieber zur Kontrolle von Schieberrückständen

Kaltkanalsysteme:

• Vorteile:

• Niedrigere Anschaffungskosten

• Einfachere Wartung

• Geeignet für die Prototypenentwicklung

• Überlegungen: Tab-Anschnitte werden bevorzugt, um Angussmarkierungen auf optischen Oberflächen zu minimieren

Technische Spezifikationen

Anforderungen an optische Oberflächen

• Oberflächenrauheit: Ra ≤ 0,012 μm für optische Bereiche

• Politur: Hartverchromung oder Nickelbeschichtung für Haltbarkeit

• Ebenheit: ≤ 0,01 mm über die optische Oberfläche

• Trennlinienmanagement: Entscheidend für die Vermeidung von Graten

Gate-Design für Linsen

• Standort: Wenn möglich, nicht optische Bereiche

• Typen:

• Punktgenaue Anschnitte (Heißkanal)

• Tab Gates (Kaltkanal)

• Kantentore für größere Objektive

• Angussreste: ≤ 0,05 mm für sichtbare Bereiche

Ausstoßsystem

• Methoden:

• Luftausstoß für empfindliche Linsen

• Klingenauswerfer für dünne Wände

• Abstreifplatten für runde Linsen

• Auswerfermarken: In nicht optischen Bereichen positioniert

Möglichkeiten des Formenbauers

Grundlegendes Fachwissen

1. Optisches Formendesign

• Erfahrung mit Anforderungen an die Lichtdurchlässigkeit

• Kenntnisse über Überlegungen zum Brechungsindex

• Techniken zur Minimierung der Doppelbrechung

2. Präzisionsfertigung

• CNC-Bearbeitung mit Mikrometergenauigkeit

• EDM-Funktionen für komplexe Geometrien

• Hochpräzises Schleifen

3. Polierkompetenz

• Diamantpoliertechniker

• Montagemöglichkeit im Reinraum

• Oberflächenmessgeräte (Profilometer)

Qualitätssicherung

• Messwerkzeuge:

• KMG für Maßgenauigkeit

• Optische Komparatoren

• Oberflächenrauheitsmessgeräte

• Interferometer für Ebenheit

• Testprotokolle:

• Formflussanalyse zur Fülloptimierung

• Kühlanalyse für gleichmäßige Schrumpfung

• Erstmusterprüfberichte

• Validierung der Musterproduktion

Branchenanwendungen

Gängige Objektivprodukte

1. Beleuchtung: LED-Linsen, Diffusoren, Reflektoren

2. Automotive: Innenbeleuchtung, Signallinsen

3. Unterhaltungselektronik: Kameraobjektive, Lichtleiter

4. Medizin: Instrumentenfenster, Lichtabdeckungen

5. Sicherheitsausrüstung: Schutzbrille, Schutzschilde

Materialspezifische Verarbeitungsrichtlinien

Für PC-Objektive:

• Trocknen: 120°C für 3-4 Stunden

• Schmelztemperatur: 280–320 °C

• Formtemperatur: 80–100 °C

Für ABS-Objektive:

• Trocknen: 80–85 °C für 2–4 Stunden

• Schmelztemperatur: 230–260 °C

• Formtemperatur: 40–60 °C

Für PP-Linsen:

• Trocknen: Optional (bei Bedarf 3 Stunden bei 80°C)

• Schmelztemperatur: 200–250 °C

• Formtemperatur: 40–80 °C

Auswahlempfehlung

Für hochwertige optische Linsen:

• Material: PC (höchste Klarheit und Haltbarkeit)

• Angusssystem: Heißkanal mit Nadelverschluss

• Politur: SPI-A1 oder besser mit Verchromung

Für kostensensible Anwendungen:

• Material: PP (gute Klarheit bei geringeren Kosten)

• Angusssystem: Kaltkanal mit Tab-Gates

• Politur: Hochglanz ohne Beschichtung

Suche nach einem qualifizierten Formenbauer

Bei der Auswahl eines Formenbauers für Linsenanwendungen:

1. Fordern Sie Muster früherer Objektivprojekte an

2. Überprüfen Sie die Polierfähigkeiten und -ausrüstung

3. Prüfen Sie die Erfahrungen mit Ihrem spezifischen Material

4. Überprüfen Sie die Qualitätskontrollverfahren

5. Bewerten Sie die Möglichkeiten zur Formflussanalyse
