Produktübersicht

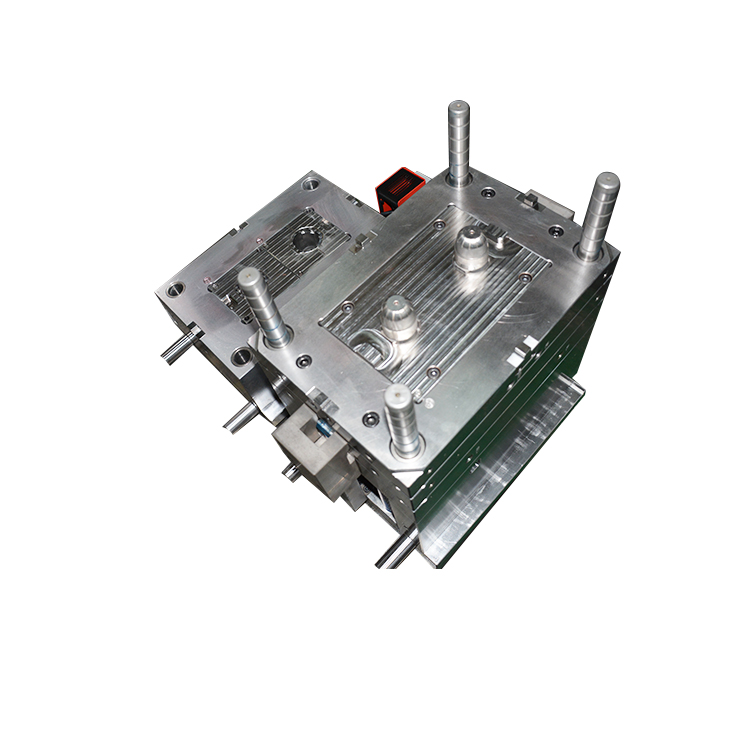

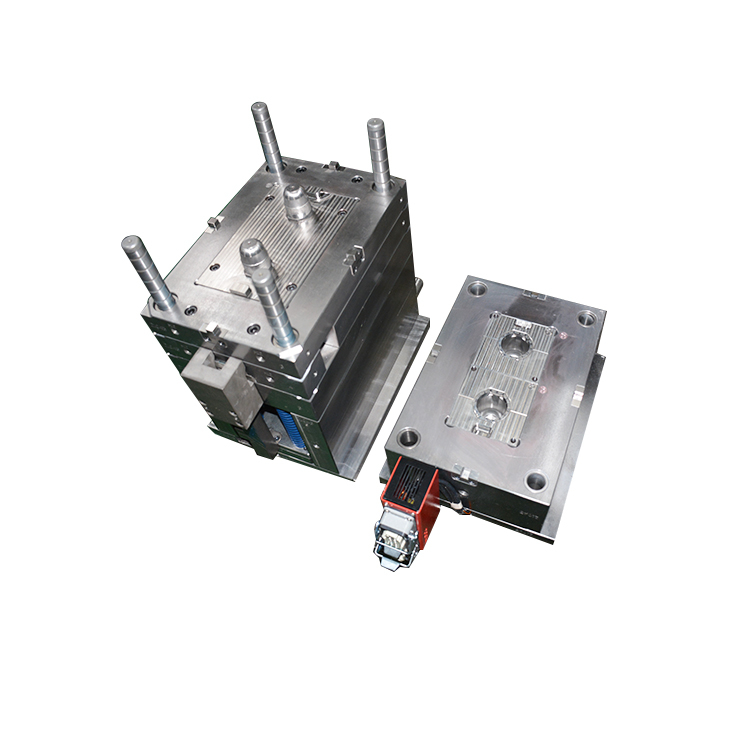

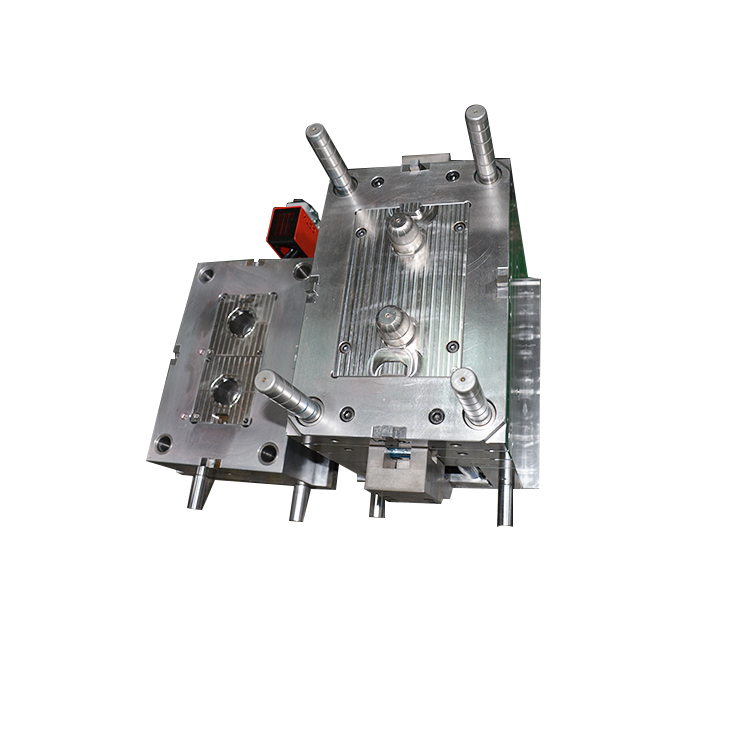

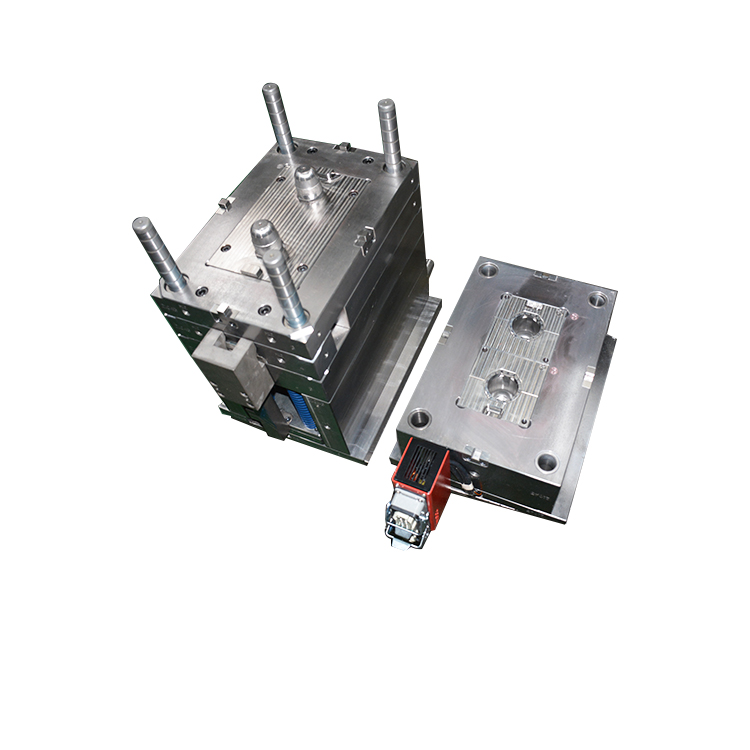

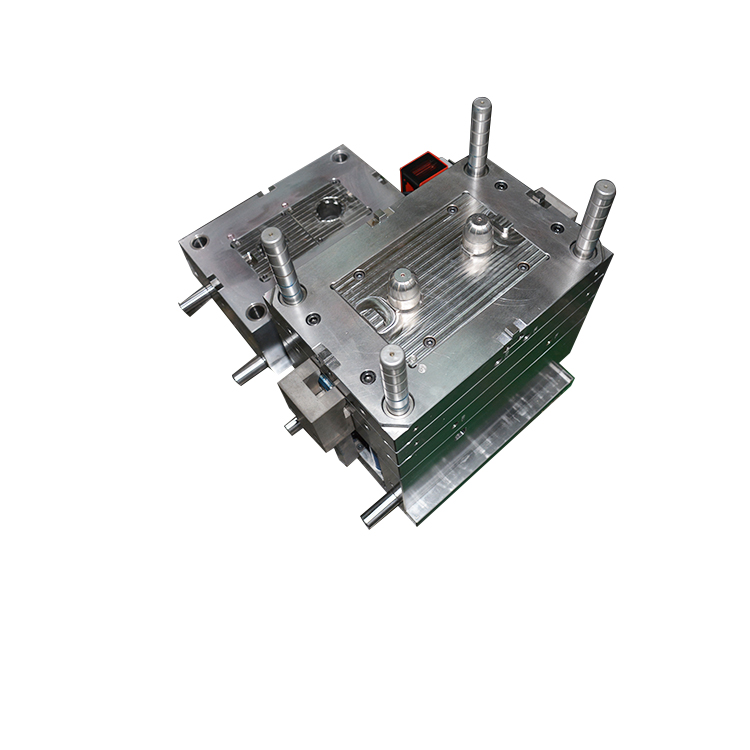

Hierbei handelt es sich um eine hochpräzise 1×2-Kavitäten-Spritzgussform, die speziell für die Herstellung des Gaika Cangovaya-Schnappgehäuses (3-4-5P, 32A) entwickelt wurde, einem mineralgefüllten Strukturbauteil aus Polypropylen. Diese Form wurde für die Produktion mittlerer bis großer Stückzahlen entwickelt und kombiniert robuste Heißkanal-Seitenanschnitttechnologie, hochwertigen 1.2344-Werkzeugstahl und eine strenge Prozesskontrolle, um konsistente, maßgenaue Teile ohne Montage- oder Schönheitsfehler zu liefern.
Wichtige Form- und Produktmerkmale
✅ 1×2-Kavitäten-ausgeglichene Produktion
Zwei Teile pro Zyklus sorgen für ein ausgewogenes Verhältnis zwischen Produktionseffizienz und Kostenkontrolle und sind somit ideal für Industrie- und Verbraucheranwendungen mittlerer Stückzahl.
✅ PP-MD40-Materialkompatibilität
Die Form ist für 40 % mineralgefülltes Polypropylen optimiert und berücksichtigt die geringe Schrumpfrate des Materials (1,1 %), um eine präzise Schnapptoleranz und Dimensionsstabilität zu gewährleisten.
✅ Heißdüsen-Seitenanschnittsystem
Eliminiert Kaltkanalabfall, verkürzt die Zykluszeiten und hinterlässt minimale Anschnittspuren auf der Produktoberfläche, wodurch die glatte Außenoberfläche des Gehäuses erhalten bleibt.
✅ Hochwertige Werkzeugstahlkonstruktion aus 1.2344.
Kern und Hohlraum sind aus Werkzeugstahl der Güteklasse 1.2344 (H13) gefertigt, wärmebehandelt auf HRC 48–52 für außergewöhnliche Verschleißfestigkeit, thermische Ermüdungsleistung und lange Formlebensdauer (≥ 500.000 Zyklen).
✅ Präzise Snap-Fit-Geometrie
Entwickelt mit speziellen Hebern/Seitenbewegungen zur Bildung der 3-4-5P-Innenhinterschnitte, die eine zuverlässige Snap-Fit-Montage für Endanwendungen gewährleisten.
✅ Geringe Schrumpfungskompensation
Entwickelt mit einem Schrumpfungsfaktor von 1,011, um den inhärenten Eigenschaften des Materials entgegenzuwirken und konsistente Teileabmessungen bei jedem Produktionslauf zu gewährleisten.
Technische Spezifikationen
| Parameterspezifikation | |
| Schimmelpilztyp | 1×2-Kavitäten-Spritzgussform |
| Formteil | Gaika Cangovaya Snap-Fit-Gehäuse (3-4-5P, 32A) |
| Kompatibles Material | PP-MD40 (40 % mineralgefülltes Polypropylen) |
| Schrumpfungsrate | 1,1 % (im Werkzeugdesign kompensiert) |
| Gating-System | Heißdüsen-Seitentor |
| Kern-/Hohlraumstahl | 1.2344 (H13) Werkzeugstahl, HRC 48–52 |
| Auswurfsystem | Kundenspezifischer Stift-/Plattenauswurf (zum Schutz von Unterschnitten) |
| Toleranzklasse | ISO 2768-mk (kritische Abmessungen ±0,02 mm) |
| Zykluszeit | Optimiert für die Massenproduktion |
Anwendungen des Formgehäuses
Das Gaika Cangovaya-Gehäuse ist eine vielseitige Strukturkomponente, ideal für:
Schutzabdeckungen und Endkappen für Industrieanlagen
Snap-Fit-Komponenten für den Kfz-Innenraum
Verbindungsgehäuse für HVAC- und Rohrsysteme
Montageteile für Verbrauchergeräte, die eine werkzeuglose Schnappmontage erfordern
Universelle Gehäuse, die Steifigkeit und Dimensionsstabilität erfordern
Warum diese Form wählen?
Langfristige Produktionszuverlässigkeit: 1.2344-Werkzeugstahl sorgt für gleichbleibende Leistung und minimalen Wartungsaufwand über Hunderttausende Zyklen.
Keine Montageprobleme: Präzise Hinterschnitt- und Schrumpfungskompensation garantieren eine perfekte Einrastfunktion für jedes Teil.
Kostengünstige Produktion: Das 1×2-Kavitäten-Design gleicht Volumen und Werkzeugkosten aus, wobei die Heißkanaltechnologie den Materialabfall reduziert.
Schnelle, saubere Teile: Der seitliche Anguss eliminiert sichtbare Angussmarkierungen und unterstützt Anwendungen, bei denen es auf die Oberflächengüte ankommt.
Anpassbar für Varianten: Kerneinsätze können geändert werden, um unterschiedliche Größen, Hinterschneidungskonfigurationen oder Materialqualitäten zu berücksichtigen.
FAQ
F: Ist diese Form für die Massenproduktion geeignet?
A: Ja. Das 1×2-Kavitäten-Design, gepaart mit langlebigem 1.2344-Werkzeugstahl und einem Heißkanalsystem, unterstützt eine konsistente Großserienproduktion mit minimalen Ausfallzeiten.
F: Kann die Form an unterschiedliche Schrumpfraten angepasst werden?
A: Ja. Die Form besteht aus modularen Komponenten, die Anpassungen der Schrumpfungskompensation ermöglichen, und kann für andere gefüllte oder ungefüllte PP-Qualitäten modifiziert werden.
F: Was ist die typische Vorlaufzeit für die Lieferung von Formen?
A: Die Standardvorlaufzeit beträgt 6–8 Wochen, einschließlich Entwurfsprüfung, Formflussanalyse, Probeläufen und Erstmusterprüfung (FAI).
F: Enthält die Form hinterschnittene Heber für die Einrastfunktionen?
A: Ja. Die Form ist mit Präzisionshebemechanismen ausgestattet, um die internen Hinterschnitte 3-4-5P zu formen und so ein sauberes Auswerfen ohne Beschädigung der Teile zu gewährleisten.
F: Kann die Form an verschiedene Gehäusegrößen angepasst werden?
A: Ja. Die Kern- und Hohlraumeinsätze können individuell angepasst werden, um Variationen in Durchmesser, Länge oder Hinterschnittkonfiguration entsprechend Ihren Produktspezifikationen Rechnung zu tragen.
