Hochpräzises Kunststoffspritzgießen ist das Rückgrat der modernen Fertigung. Dadurch können wir komplizierte Teile mit Toleranzen von nur 2 bis 5 Mikrometern herstellen. Ganz gleich, ob es sich um ein lebensrettendes medizinisches Gerät oder ein mikroskopisch kleines elektronisches Bauteil handelt , die Fehlerquote liegt praktisch bei Null. Um dieses Maß an Genauigkeit zu erreichen, ist mehr als nur eine Standardmaschine erforderlich. Es erfordert eine hochentwickelte Präzisions-Kunststoffform und ein tiefes Verständnis der Materialwissenschaft.
In diesem Leitfaden erläutern wir die sieben wesentlichen Dinge, die Sie über hochpräzises Formen wissen müssen. Wir werden untersuchen, wie ein individueller Ansatz bei der Werkzeugkonstruktion, der Einsatz von Systemen mit mehreren Kavitäten und eine strenge Prozesskontrolle zusammen erstklassige Ergebnisse liefern. Wenn Sie die Produktion skalieren und gleichzeitig absolute Konsistenz wahren möchten, dienen diese „7 Dinge, die Sie wissen sollten“ als Ihr strategischer Fahrplan.
Wenn wir von hoher Präzision sprechen, sprechen wir von Abmessungen, die über Millionen von Zyklen hinweg konstant bleiben. Eine Präzisionsform aus Kunststoff muss so konstruiert sein, dass sie einem enormen Druck standhält, ohne sich zu verformen. Im Gegensatz zu Allzweckformen werden diese Werkzeuge oft aus hochwertigem gehärtetem Stahl (wie H13 oder S136) gefertigt, um sicherzustellen, dass die Trennlinien scharf bleiben und die Abmessungen erhalten bleiben.
Bei einem Standardformprojekt könnte eine Toleranz von ± 0,1 mm akzeptabel sein. Bei Hochleistungsbauteilen elektronischen arbeiten wir jedoch häufig im Bereich von ± 0,01 mm oder sogar ± 0,005 mm. Um dies zu erreichen, muss die Präzisionskunststoffform die spezifische Schrumpfrate des verwendeten Harzes berücksichtigen. Selbst eine Abweichung von 0,1 % bei der Materialkühlung kann dazu führen, dass ein Teil nicht den Spezifikationen entspricht, was die anfängliche Entwurfsphase zum kritischsten Schritt im gesamten Lebenszyklus macht.
Hochpräzise Werkzeuge erfordern fortschrittliche Kühlkanäle. Wir verwenden häufig eine konforme Kühlung, bei der die Wasserlinien der exakten Kontur des Teils folgen. Dies gewährleistet eine gleichmäßige Wärmeableitung und verhindert „Verwerfungen“ oder „Einfallstellen“, die die Geometrie eines kundenspezifischen Teils beeinträchtigen würden. Durch die Aufrechterhaltung einer stabilen Temperatur innerhalb der Präzisionskunststoffform stellen wir sicher, dass der erste Teil des Tages mit dem letzten Teil der Nacht identisch ist.
Der „Kunststoff“ beim Spritzgießen ist kein einzelner Stoff; Es handelt sich um einen komplexen Cocktail aus Polymeren, Füllstoffen und Zusatzstoffen. Für hochpräzise Arbeiten sind die Fließeigenschaften (Melt Flow Index) und die thermische Stabilität des Materials von größter Bedeutung. können keine Mit einem Material, das sich inkonsistent verhält, medizinischen Ergebnisse erzielt werden.
Für Präzisionsaufgaben nutzen wir häufig Hochleistungsharze wie PEEK, PPS oder LCP. Diese Materialien bieten eine hohe strukturelle Festigkeit und eine geringe Wärmeausdehnung. In Kombination mit einer Präzisions-Kunststoffform produzieren sie Teile, die Metallkomponenten in Luft- und Raumfahrt- oder Automobilanwendungen ersetzen können.
Für den Erfolg präziser Kunststoffformen müssen Sie Neuharze verwenden. Recycelte Materialien haben oft uneinheitliche Molekulargewichte, was zu unvorhersehbarem Schrumpfen führt. Wenn das Material in jedem Zyklus unterschiedlich schrumpft, gehen die hohen Präzisionstoleranzen verloren. In wichtigen Branchen wie dem Gesundheitswesen stellt die Verwendung eines zertifizierten Harzes medizinischer Qualität sicher, dass das Teil sicher, biokompatibel und formstabil ist.
Wenn Sie Millionen von Teilen produzieren müssen, ist ein Werkzeug mit einer Kavität zu langsam. Der Wechsel zu einer jedoch Präzisions-Kunststoffform mit mehreren Kavitäten bringt eine neue Herausforderung mit sich: sicherzustellen, dass jede einzelne Kavität ein identisches Teil produziert. Hier trifft die „Kunst“ des Hochpräzisionsformens auf „Wissenschaft“.
Bei einem Aufbau mit mehreren Kavitäten muss der Kunststofffluss perfekt ausbalanciert sein. Wenn sich eine Kavität schneller füllt als eine andere, haben die Teile unterschiedliche Gewichte und Abmessungen. Um dies zu erreichen, verwenden wir „Heißkanal“-Systeme mit individueller Temperaturregelung für jede Düse. Dadurch können wir den Druck in jeder Ecke der genau einstellen Präzisionskunststoffform und so sicherstellen, dass die Ausgabe gleichmäßig ist, egal ob Sie 4, 16 oder 64 Kavitäten haben.
Der „Anguss“ ist die Stelle, an der der Kunststoff in den Hohlraum gelangt. In einer Präzisions-Kunststoffform mit mehreren Kavitäten kommt es auf die Anschnittplatzierung an. Wir verwenden häufig „Ventilschieber“, deren Öffnung und Schließung mit einer Präzision von Millisekunden gesteuert werden kann. Dadurch wird ein „Strangziehen“ verhindert und sichergestellt, dass das kosmetische Finish eines elektronischen Bauteils oder Gehäuses in medizinischer Qualität einwandfrei ist.
Der Bau einer Präzisions-Kunststoffform mit mehreren Kavitäten ist eine erhebliche Vorabinvestition. Allerdings sinken die Kosten pro Teil mit zunehmendem Volumen dramatisch. Der Schlüssel besteht darin, sicherzustellen, dass der Werkzeugmacher in der Lage ist, über die gesamte Platte hinweg eine hohe Präzision aufrechtzuerhalten. Ein schlecht gefertigtes Werkzeug mit mehreren Kavitäten führt zu hohen Ausschussraten, wodurch jegliche Einsparungen durch schnellere Zykluszeiten schnell zunichte gemacht werden.
Für bestimmte hochpräzise Teile ist die Umgebung, in der sie geformt werden, ebenso wichtig wie die Maschine selbst. Ein einziges Staubkorn kann ein medizinisches Ventil zerstören oder die Leitfähigkeit eines empfindlichen elektronischen Bauteils beeinträchtigen.
Präzisionsformanlagen arbeiten oft unter Reinraumstandards der ISO-Klasse 7 oder 8. Das bedeutet, dass die Luft gefiltert und die Luftfeuchtigkeit streng kontrolliert wird. In diesen Umgebungen ist die Präzisionskunststoffform vor Verunreinigungen geschützt, die zu Oberflächenfehlern führen könnten.
Um eine hohe Präzision und Sauberkeit zu gewährleisten, verwenden wir Roboterarme, um Teile aus der Präzisions-Kunststoffform zu entnehmen . Dies verhindert den Kontakt mit Menschen, der zum Eindringen von Ölen oder Hautzellen führen könnte. Bei kundenspezifischen Projekten, die sekundäre Vorgänge wie Montage oder Ultraschallschweißen erfordern, stellt die Durchführung im Reinraum sicher, dass die gesamte Produktionskette den höchsten Qualitätsmaßstäben entspricht.
Eine moderne hochpräzise Spritzgießmaschine ist im Wesentlichen ein Hochgeschwindigkeitscomputer, der Kunststoff schmilzt. Es überwacht Hunderte von Datenpunkten in Echtzeit, um sicherzustellen, dass die Präzisionskunststoffform genau wie vorgesehen funktioniert.
Wir nutzen „Scientific Moulding“, um einen robusten Prozess zu etablieren. Dabei werden bei jedem Schuss der genaue Druck, die Temperatur und die Geschwindigkeit aufgezeichnet. Wenn der Sensor eine Druckänderung von 0,1 % erkennt, kann das System dieses bestimmte Teil automatisch als verdächtig kennzeichnen. Dieses Maß an Kontrolle ermöglicht es uns, die Integrität jedes kundenspezifischen Teils zu garantieren.

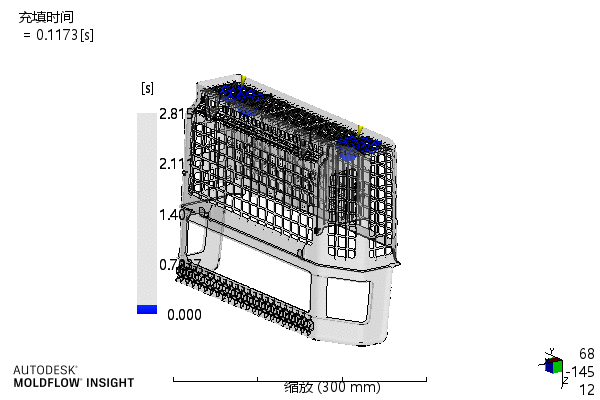

Bevor wir überhaupt Stahl für eine Präzisions-Kunststoffform schneiden , führen wir „Moldflow“-Simulationen durch. Diese digitalen Tools sagen voraus, wie der Kunststoff fließt, wo Luft eingeschlossen werden könnte und wo sich das Teil verziehen könnte. Indem wir diese Probleme in einer virtuellen Umgebung lösen, reduzieren wir die Anzahl der physischen „Versuche“, sparen Zeit und stellen sicher, dass das endgültige Werkzeug vom ersten Tag an ein hochwertiges Produkt ist.
Sie können keine „hohe Präzision“ beanspruchen, wenn Sie sie nicht messen können. Um zu überprüfen, ob die aus der sind spezielle Messgeräte erforderlich . Präzisionskunststoffform kommenden Teile den Spezifikationen des Kunden entsprechen,
Standard-Bremssättel reichen für ein elektronisches Bauteil mit Merkmalen im Mikrometerbereich nicht aus. Wir verwenden:
CMM (Koordinatenmessgeräte): Diese verwenden einen physischen Messtaster, um die 3D-Koordinaten eines Teils abzubilden.
Optische Bildverarbeitungssysteme: Diese verwenden hochauflösende Kameras und Laser, um Teile zu messen, ohne sie zu berühren, was bei weichen oder empfindlichen kundenspezifischen Teilen von entscheidender Bedeutung ist.
Röntgen-/CT-Scannen: Bei komplexen medizinischen Geräten mit internen Kanälen ermöglicht uns das CT-Scannen, das Innere des Teils zu untersuchen, ohne es zu zerstören.
Eine der größten Hürden bei der Herstellung ist die „Lücke“ zwischen einem funktionierenden Prototyp und der Massenproduktion. Ein kundenspezifischer Prototyp könnte perfekt funktionieren, aber die Skalierung auf eine Präzisions-Kunststoffform mit mehreren Kavitäten erfordert eine andere technische Denkweise.
Manchmal verwenden wir „Brückenwerkzeuge“ – eine temporäre Präzisions-Kunststoffform aus Aluminium oder weichem Stahl. Dies ermöglicht es uns, mehrere tausend Teile zu produzieren, um den Markt und den Montageprozess zu testen, bevor wir uns für ein Produktionswerkzeug mit einer Million Zyklen entscheiden.
Das „Geheimnis“ für hochpräzisen Erfolg ist DFM. Durch die frühzeitige Einbeziehung des Formenbauers in die Produktentwicklungsphase können wir kleine Änderungen vorschlagen – wie das Hinzufügen einer 1-Grad-Formschräge oder die Verdickung einer Wand –, die die Präzisionskunststoffform deutlich zuverlässiger machen. Dieser kollaborative Ansatz stellt sicher, dass das endgültige maßgeschneiderte Produkt nicht nur hochpräzise ist, sondern auch kostengünstig in großem Maßstab hergestellt werden kann.
Hochpräzises Spritzgießen ist eine Symphonie aus Ingenieurskunst, Materialwissenschaft und datengesteuerter Prozesssteuerung. Unabhängig davon, ob Sie ein revolutionäres entwickeln medizinisches Werkzeug oder die nächste Generation elektronischer Komponententechnologie , ist die Kenntnis dieser sieben Faktoren von entscheidender Bedeutung. Eine hochwertige Präzisions-Kunststoffform ist die Grundlage für den Erfolg Ihres Produkts. Durch die Priorisierung enger Toleranzen, Materialreinheit und fortschrittlicher Messtechnik stellen Sie sicher, dass jedes von Ihnen hergestellte Teil ein Beweis für Qualität und Zuverlässigkeit ist.
F1: Wie hoch ist die durchschnittliche Lebensdauer einer Präzisions-Kunststoffform? A: Eine hochwertige Präzisions-Kunststoffform aus gehärtetem Stahl kann bei richtiger Wartung 1 Million Zyklen oder mehr halten. Bei hochvolumigen Werkzeugen mit mehreren Kavitäten ist diese Langlebigkeit für den ROI von entscheidender Bedeutung.
F2: Warum ist Präzisionsformen teurer als Standardformen? A: Die Kosten entstehen durch die hochpräzise CNC-Bearbeitung, die zum Bau der Präzisionskunststoffform erforderlich ist , die verwendeten hochwertigen Materialien und die langsameren, besser kontrollierten Produktionszyklen, die zur Einhaltung von Toleranzen erforderlich sind.
F3: Kann jeder Kunststoff für hochpräzise Teile verwendet werden? A: Nein. Einige Kunststoffe weisen hohe Schrumpfraten oder eine schlechte thermische Stabilität auf. Für kundenspezifische Präzisionsteile empfehlen wir in der Regel Harze in technischer Qualität, die ein vorhersehbares Verhalten während des Abkühlprozesses bieten.
