| Menge: | |
|---|---|
26059
YIXUN mold
8480419090

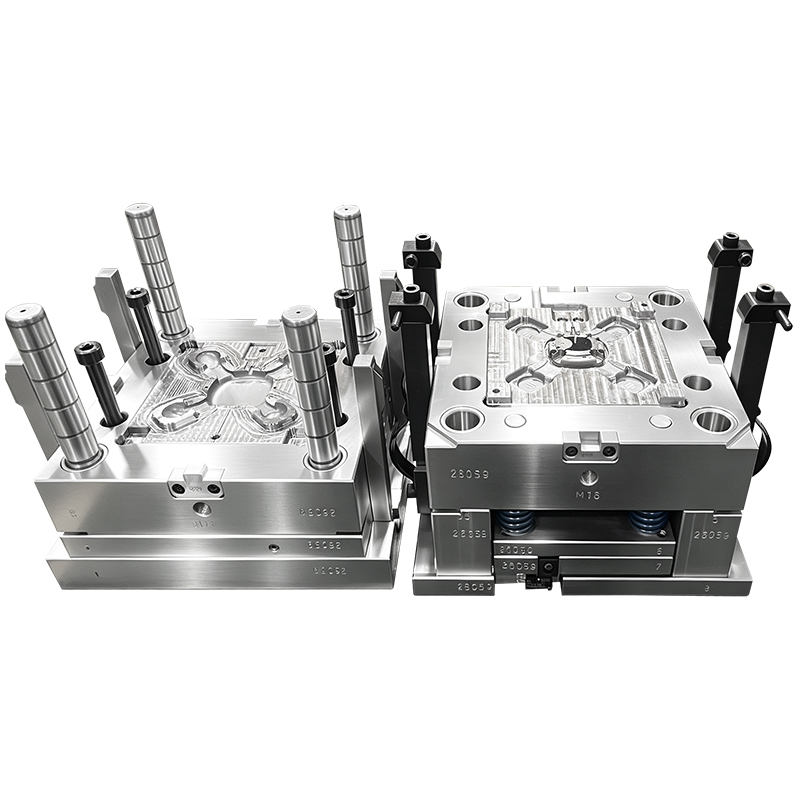

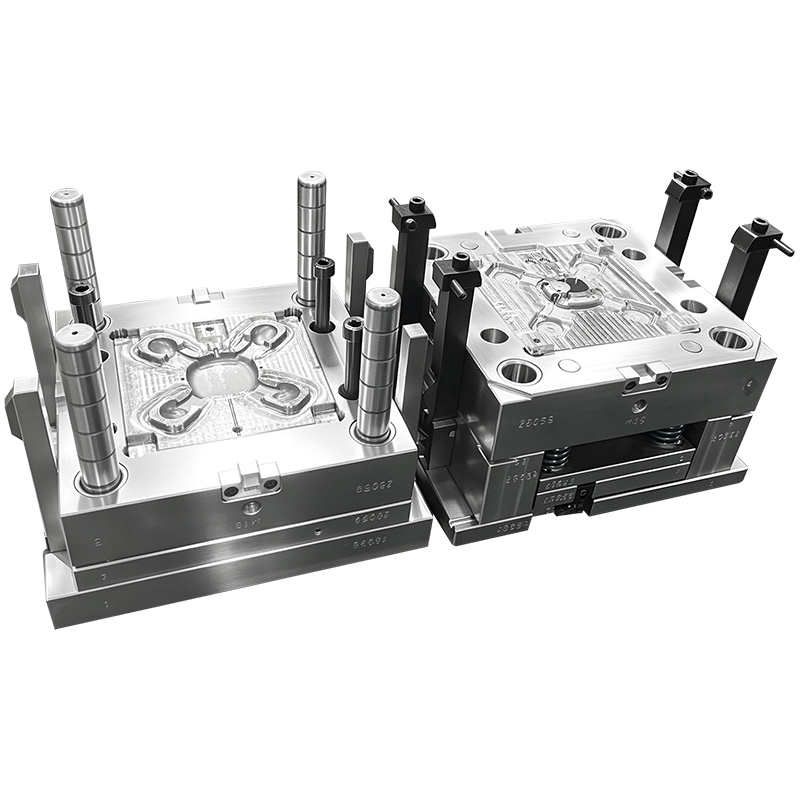

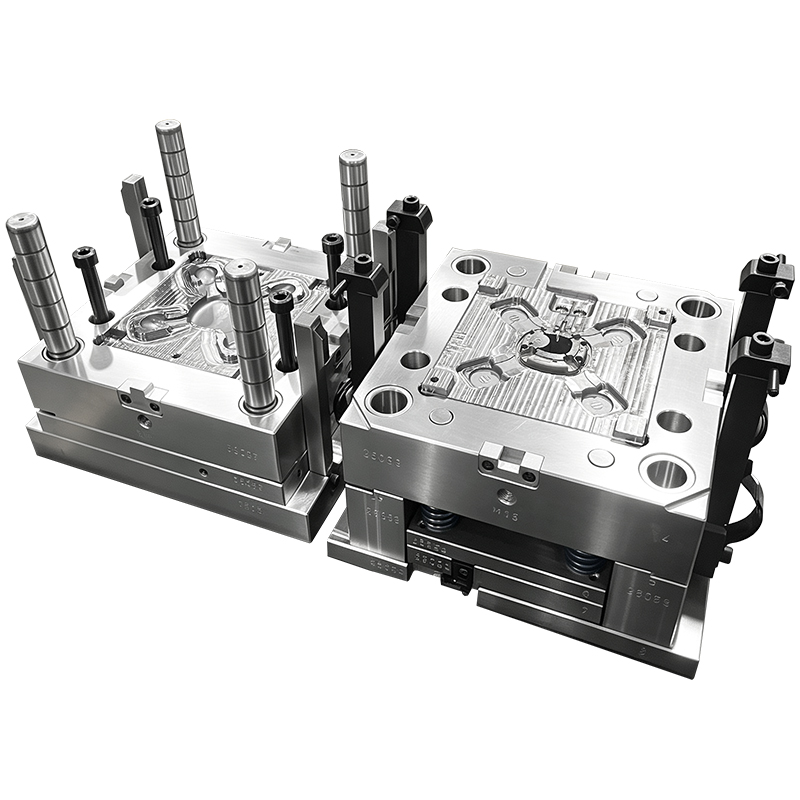

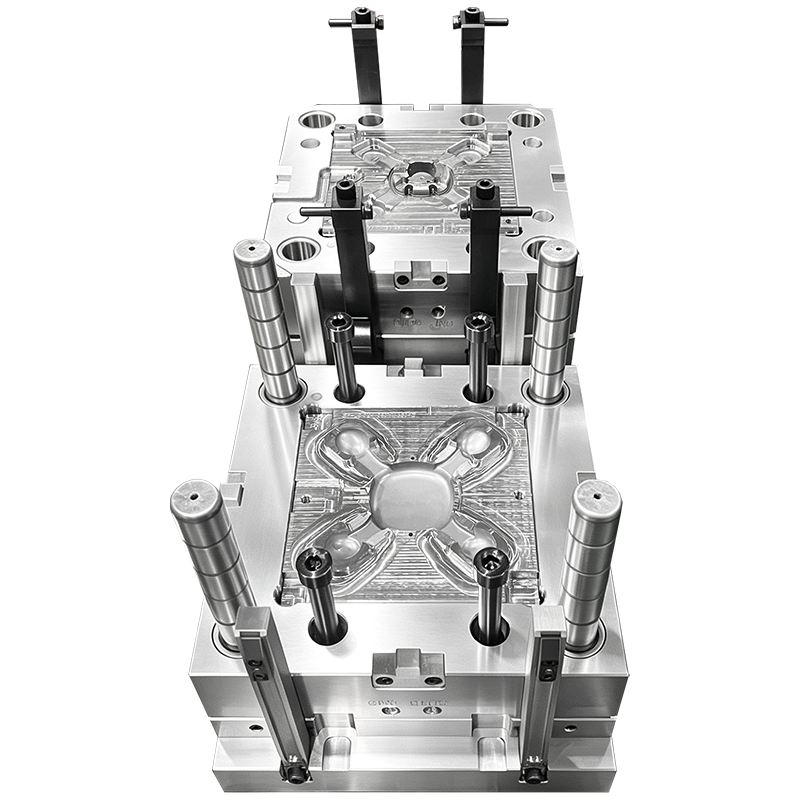

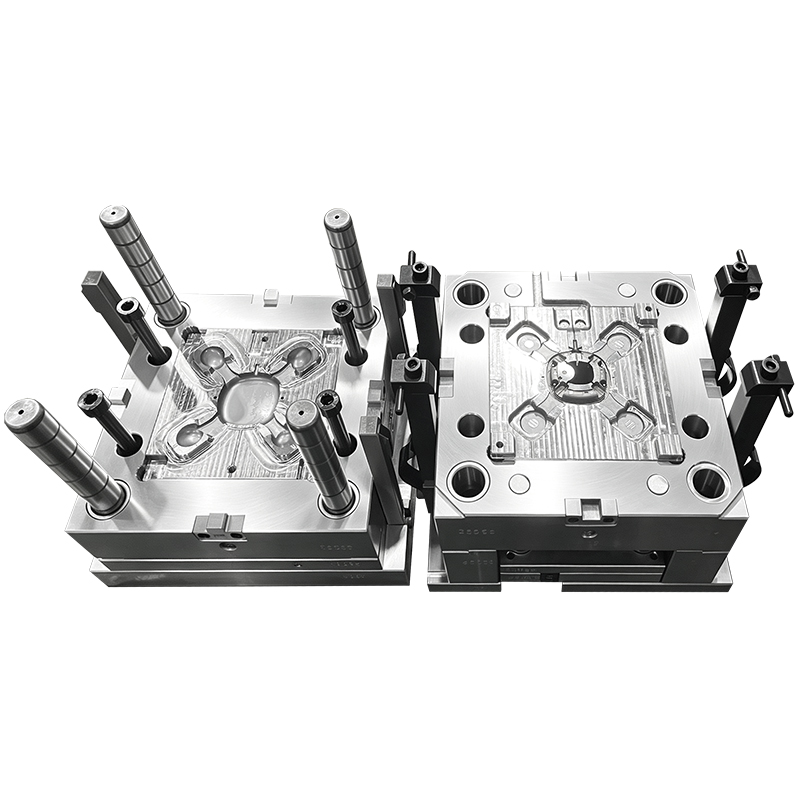

Diese kundenspezifische Spritzgussform zum Umspritzen wurde für den Hauptkörper-Umspritzrahmen entwickelt und mit blauem TPE der Güteklasse TF4FMS umspritzt. Der Umspritzprozess verbindet weiches TPE-Material mit dem starren Substrat und sorgt so für eine angenehme Soft-Touch-Oberfläche, während gleichzeitig die strukturelle Integrität des fertigen Teils erhalten bleibt. Es handelt sich um ein Einkavitätswerkzeug mit Sub-Anschnitt (Pin-Point-Anguss)-Zuführungsdesign, das aus vorgehärtetem NAK80-Formstahl für eine stabile Massenproduktion gefertigt ist und dessen Formoberfläche mit einer VDI-16-Textur versehen ist, um dem erforderlichen optischen Erscheinungsbild der umspritzten TPE-Komponente zu entsprechen.
| Artikelspezifikation | |
|---|---|
| Formname | Umspritzter Rahmen des Hauptkörpers |
| Formprozess | TPE-Umspritzung / 2K-Umspritzung Spritzguss |
| Produktmaterial | TPE TF4FMS, Blau |
| Hohlraum | 1+1 (1 Kavität) |
| Tortyp | Sub-Tor / Pin-Point-Tor |
| Vorderer Formstahl | NAK80, HRC37-43 |
| Hinterer Formstahl | NAK80, HRC37-43 |
| Oberflächenbeschaffung | VDI 16 Geätzte Textur |
| Anwendung | Kundenspezifische, umspritzte Soft-Touch-Kunststoffkomponente |
Verwenden Sie eine bewährte Umspritzungsstruktur, die speziell für das TF4FMS-TPE-Material optimiert wurde, um eine zuverlässige Haftung zwischen weichem TPE und hartem Substrat zu erreichen und Ablösungs- und Delaminierungsprobleme während der Produktlebensdauer effektiv zu vermeiden.
Vorgehärteter NAK80-Formstahl mit einer Härte von HRC 37–43, guter Polier- und Texturierungsleistung, geeignet für die Massenproduktion in großen Stückzahlen mit stabiler Maßkontrolle und geringen Kosten für die Formwartung.
Das Design des Unterangusses ermöglicht einen automatischen Anschnittbruch, reduziert den Nachbearbeitungsaufwand und verbessert die Produktionseffizienz sowie eine saubere Anschnittmarkierung auf dem fertigen TPE-umspritzten Teil.
Die VDI16-Standardtextur auf der Formoberfläche sorgt für einen gleichmäßigen und konsistenten matten kosmetischen Effekt auf der weichen TPE-Oberfläche und erfüllt die visuellen und haptischen Anforderungen des Kunden.
Strikte Analyse des Formflusses vor der Formherstellung, um den Füllweg zu optimieren und das Risiko von Lufteinschlüssen, Einfallstellen und Verzug bei dünnwandigen, weichen TPE-Umspritzteilen zu reduzieren.
Individuelles Formendesign gemäß Ihrer 3D-STEP/IGS-Zeichnung und Ihren technischen Anforderungen
Formflusssimulation, DFM-Bericht vor der Formbearbeitung
Formversuch, Musterlieferung, Formüberarbeitung und -optimierung
Langfristiger Werkzeugwartungsservice und Ersatzteilversorgung
Auf Anfrage ist ein Kunststoffspritzgussservice für die Massenproduktion verfügbar
F1: Was ist Überformen? A: Overmolding ist ein zweistufiger Spritzgussprozess, bei dem weiches TPE-Material über einen vorgeformten starren Kunststoffeinsatz gespritzt wird, um harte Struktur und Soft-Touch-Oberfläche in einem fertigen Teil zu vereinen.
F2: Warum sollte man sich für NAK80-Stahl für diese TPE-Umspritzung entscheiden? A: Der vorgehärtete NAK80-Stahl verfügt über eine hervorragende Texturbeständigkeit, gute Bearbeitbarkeit, ausreichende Härte für die Produktion mittlerer Stückzahlen und eignet sich perfekt für Formen, die eine VDI-geätzte Textur erfordern.
F3: Können Sie neben dem Formenbau auch fertige TPE-umspritzte Teile herstellen? A: Ja, wir unterstützen sowohl die Formenherstellung als auch die Massenspritzproduktion. Wir können gemäß Ihrer Bestellung blau umspritzte TPE TF4FMS-Fertigprodukte herstellen.
