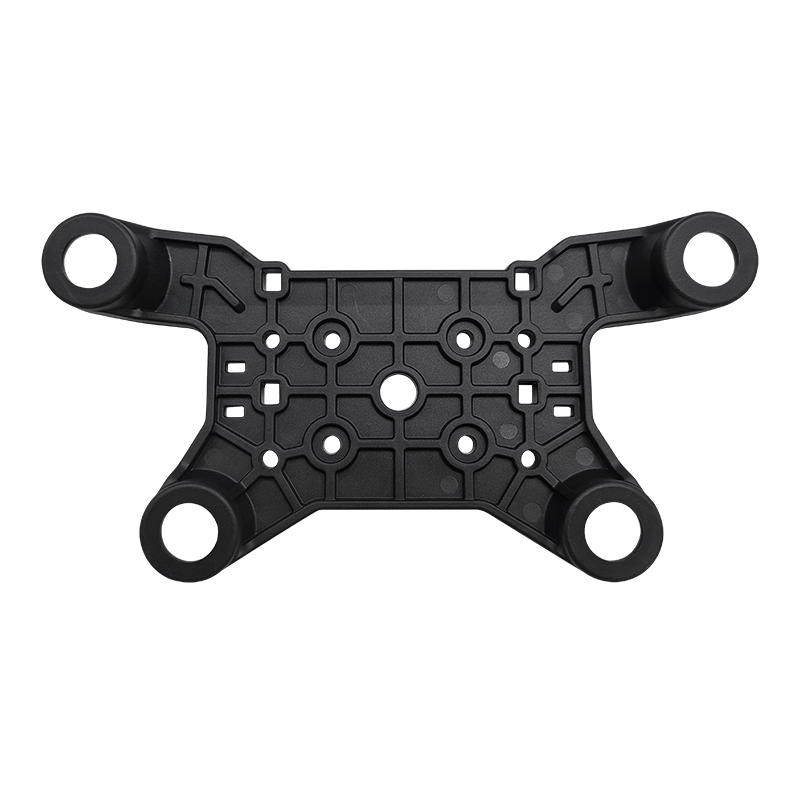

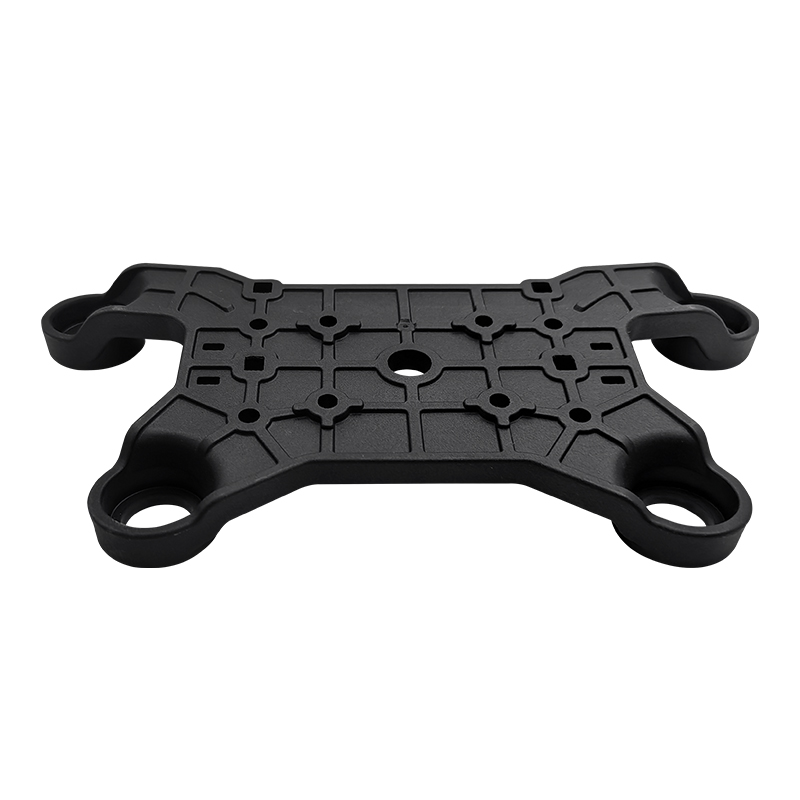

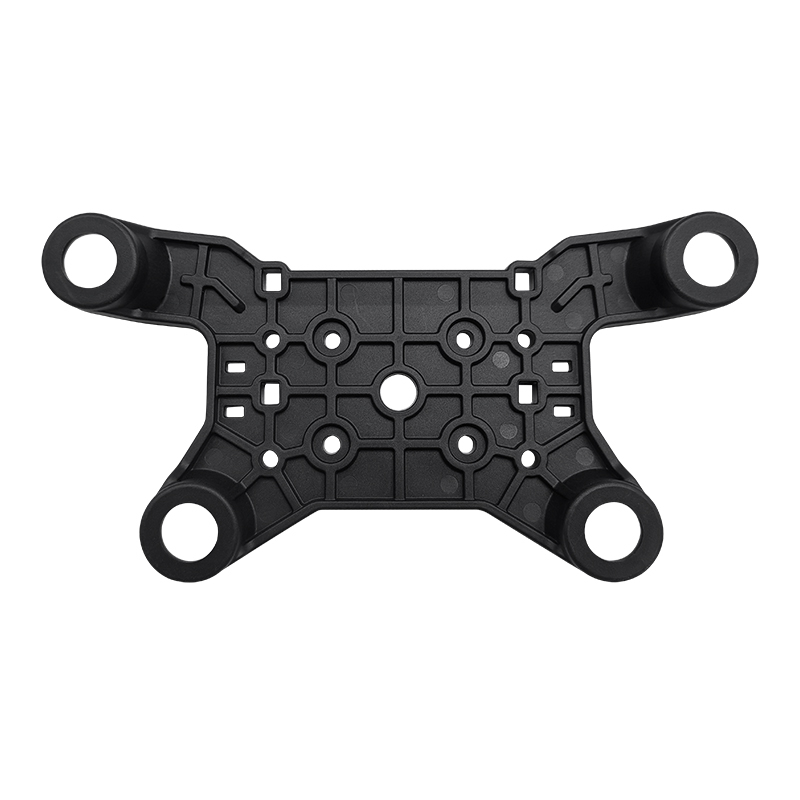

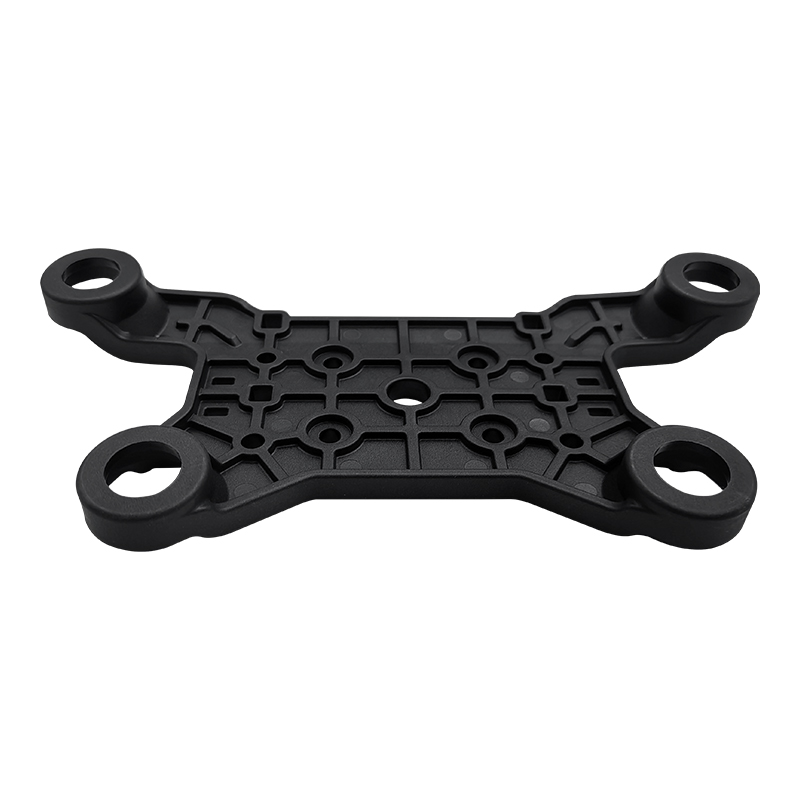

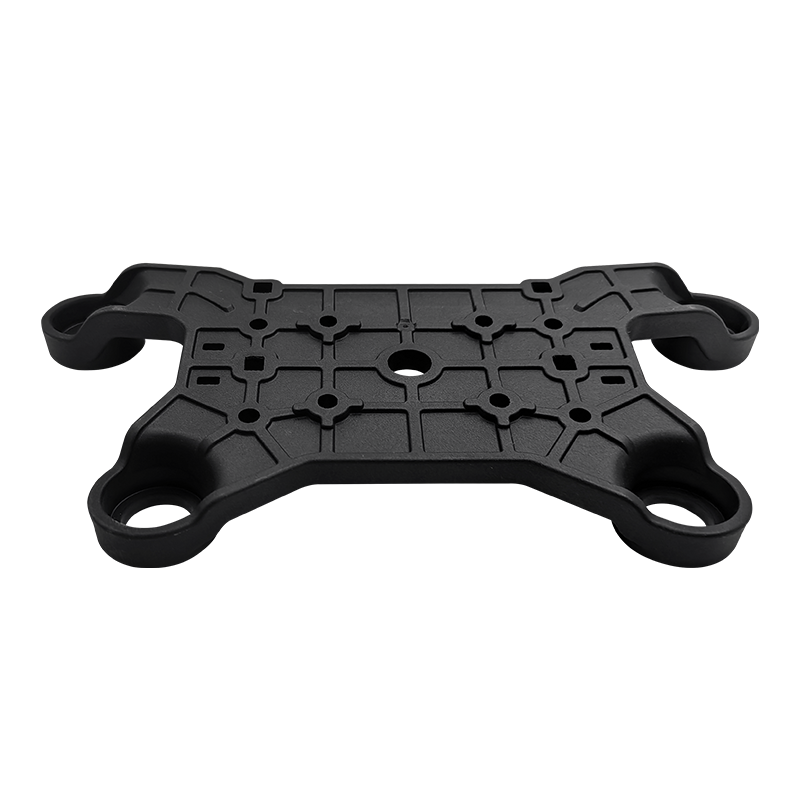

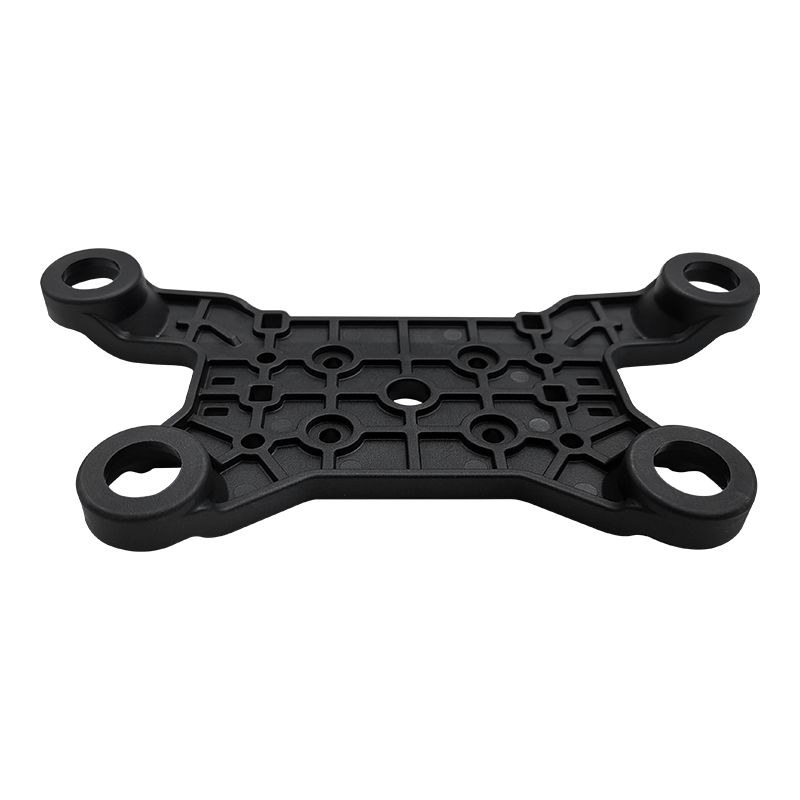

PA66+GF30-Konstruktion: 30 % glasfaserverstärktes Polyamid 66, ideal für Spritzguss, bietet außergewöhnliche Zugfestigkeit, Hitzebeständigkeit (bis zu 120 °C) und chemische Beständigkeit gegenüber Ölen, Kraftstoffen und Industrieflüssigkeiten.
Gleichbleibende Qualität: Spritzguss gewährleistet eine gleichmäßige Materialverteilung und mechanische Eigenschaften über jedes Teil hinweg, ohne Schwachstellen durch manuelle Montage.
Lange Lebensdauer: Beständig gegen Ermüdung, Stöße und UV-Strahlung, wodurch es sich ideal für den Einsatz unter der Motorhaube von Kraftfahrzeugen und in der Schwerindustrie eignet.
Flammhemmende Option: Erhältlich mit der Flammschutzklasse UL94 V-0 für sicherheitskritische Anwendungen.
Verstärkte Gitterrippen: Gleichmäßig verteilte Rippen, die für eine effiziente Formfüllung ausgelegt sind, maximieren die Steifigkeit bei gleichzeitiger Minimierung des Gewichts, verhindern Verformungen und sorgen für Dimensionsstabilität unter Last.
Mehrpunktmontage:
4 große Ecklöcher (Φ12 mm) für eine robuste Chassis-/Karosseriebefestigung.
8 präzisionsgebohrte kleine Löcher (Φ4 mm) und 4 quadratische Schlitze für die Positionierung auf Komponentenebene.
Zentrales Ausrichtungsloch (Φ8 mm) für schnelle und genaue Montage.
Formschrägen und Hinterschnittdesign: Alle Merkmale sind für das Spritzgießen optimiert und verfügen über die richtigen Formschrägen, um eine einfache Entformung und keine Beschädigung der Teileoberflächen zu gewährleisten.
Symmetrische Geometrie: Das kompakte Design passt in enge Räume und behält gleichzeitig die Tragfähigkeit bei, mit ausgewogenen Strömungswegen für eine gleichmäßige Formgebung.
Hochpräzise Spritzgussformen: Hergestellt mit CNC-gefrästen Spritzgussformen mit engen Toleranzen (±0,05 mm) für gleichmäßige Passform und Austauschbarkeit aller Teile.
Vollautomatische Produktion: Das Spritzgießen ermöglicht eine wiederholbare Großserienproduktion mit minimalen Fehlern, senkt die Arbeitskosten und gewährleistet eine 100-prozentige Maßkontrolle für kritische Merkmale.
Effiziente Materialnutzung: Minimale Materialverschwendung durch präzise Hohlraumfüllung, mit recycelbaren Angusskanälen und Angüssen für eine nachhaltige Fertigung.
Anpassbar: Das Spritzgießen ermöglicht eine einfache Anpassung von Materialien (PBT, PP+GF), Farben und Lochkonfigurationen an spezifische Anwendungsanforderungen bei geringen Werkzeugänderungskosten.
| Parameterwert | |
|---|---|
| Material | PA66+GF30 (Standard) |
| Dimensions | 120 mm (L) × 70 mm (B) × 10 mm (H) |
| Befestigungslöcher | 4×Φ12mm, 8×Φ4mm, 1×Φ8mm, 4×Quadratische Schlitze |
| Gewicht | 28g |
| Hitzebeständigkeit | -40°C bis 120°C |
| Zugfestigkeit | 150 MPa |
| Biegemodul | 6500 MPa |
| Farbe | Schwarz (Standard, anpassbar) |
| Toleranz | ±0,05 mm (kritische Merkmale) |
| Produktionsprozess | Präzisionsspritzguss |
ECU-Montagehalterungen
Sensorhalter (Temperatur, Druck, Geschwindigkeit)
Halterungen für die Scheinwerferbaugruppe
Montagesockel für Innenkomponenten
Halterungen für industrielle Steuermodule
Montageplatten für Sensoren und Aktoren
Vorrichtungen für Robotikkomponenten
Montagerahmen für Schaltschränke
Verpackung: Antistatische Beutel + Wellpappekartons (Großverpackung für große Bestellungen verfügbar).
Vorlaufzeit: 15–25 Tage für Formenbau + Erstproduktion; 7–10 Tage für Nachbestellungen.
Versand: Express- (DHL/UPS/FedEx) oder Seefrachtoptionen verfügbar.
DFM-Analyse (Design for Manufacturing) zur Optimierung Ihres Teils für den Spritzguss.
Formendesign, -herstellung und -validierung (Einzel- bis Mehrkavitätenformen).
Anleitung zur Materialauswahl (PA66, PBT, PP, PC usw.).
Prototyping und Kleinserientests.
Großserienproduktion mit automatisierter Qualitätskontrolle.
