Elektronische Sensorgehäuse erfordern eine ausgewogene Kombination aus optischer Klarheit, struktureller Robustheit und präziser Maßhaltigkeit. Heute teilen wir unser abgeschlossenes Spritzgussprojekt für die BA Alpha Box, ein dreiteiliges transparentes MABS-Gehäuse, das häufig für kompakte elektronische Module und Sensorbaugruppen verwendet wird.

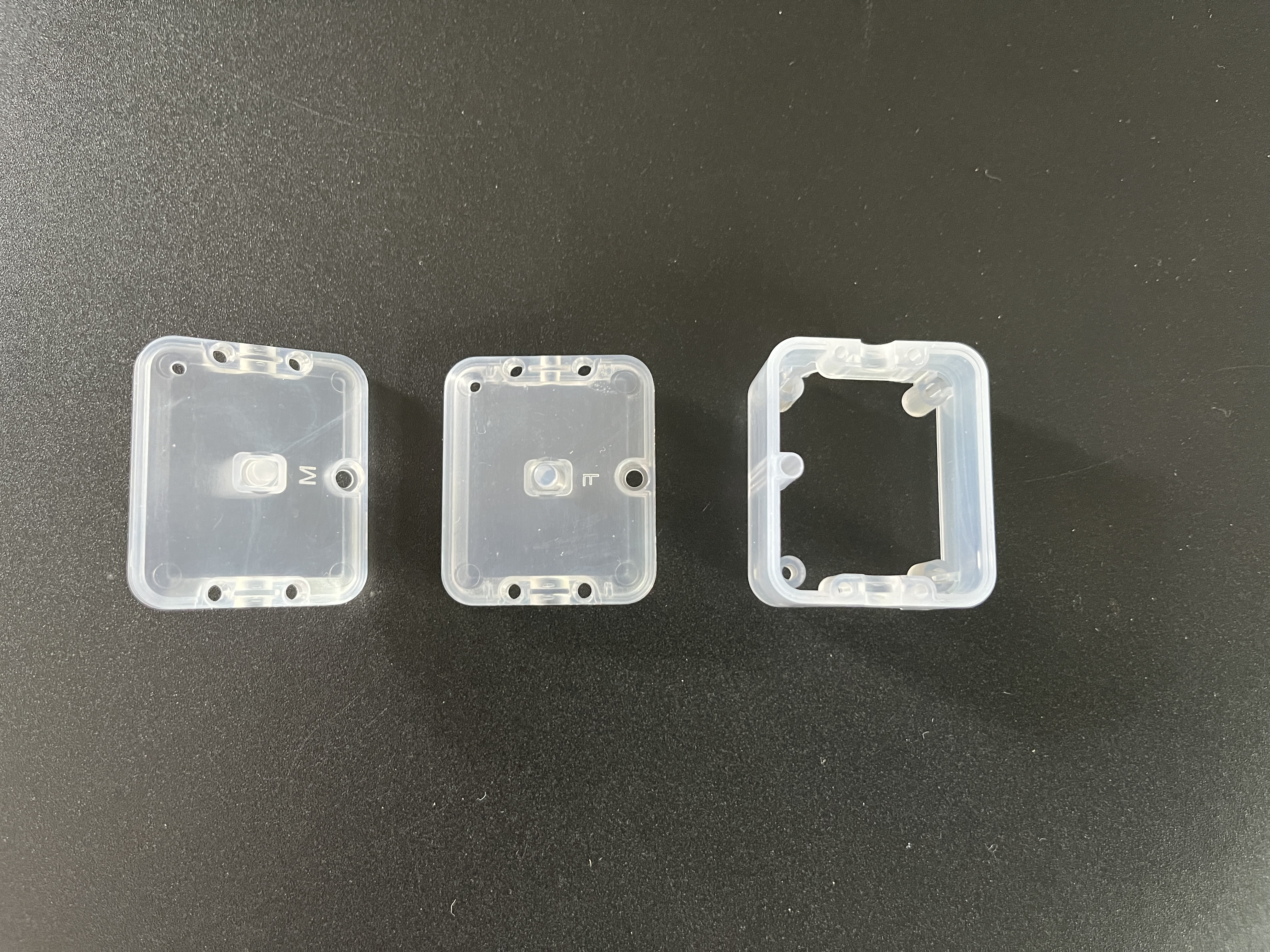

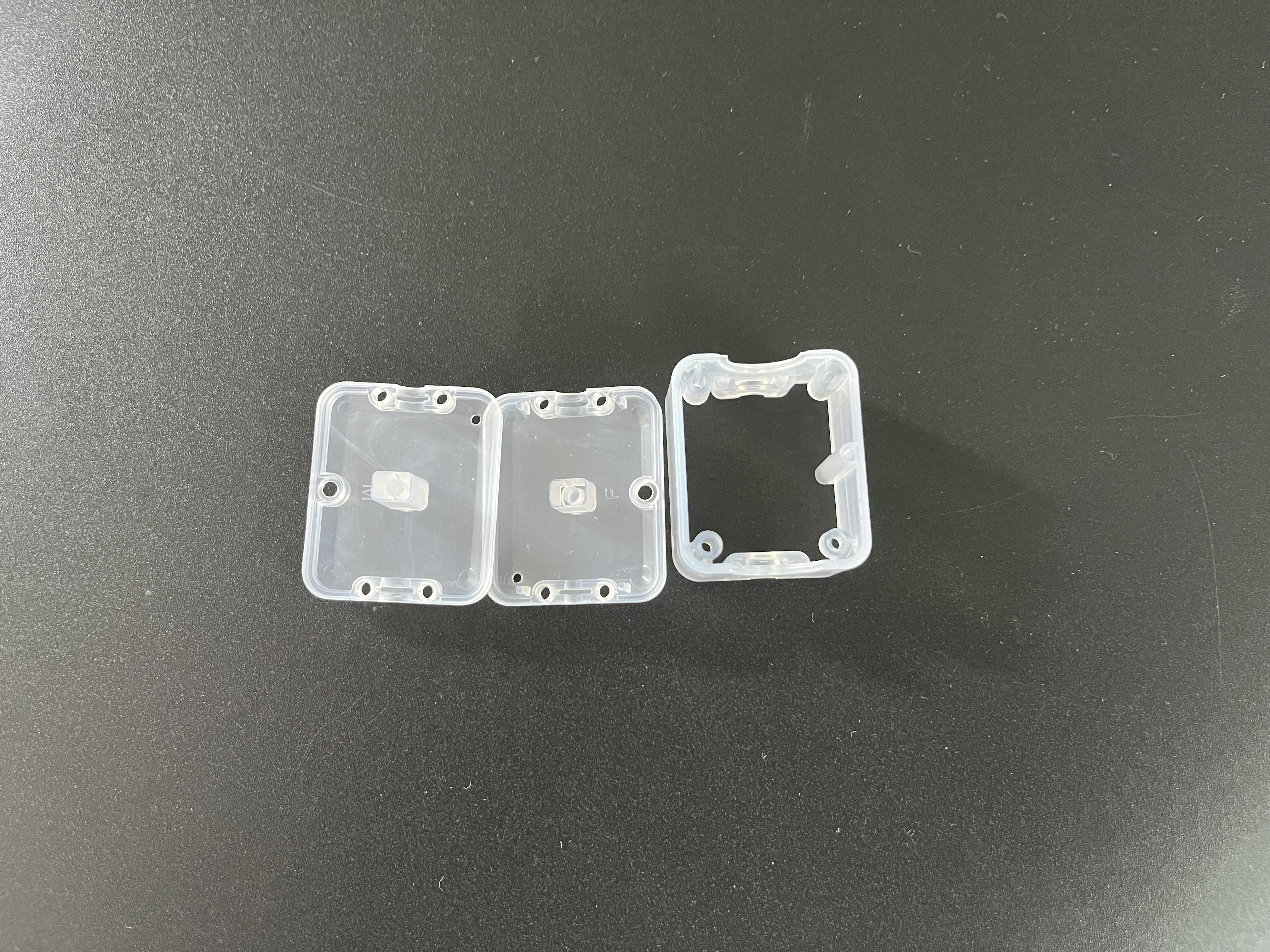

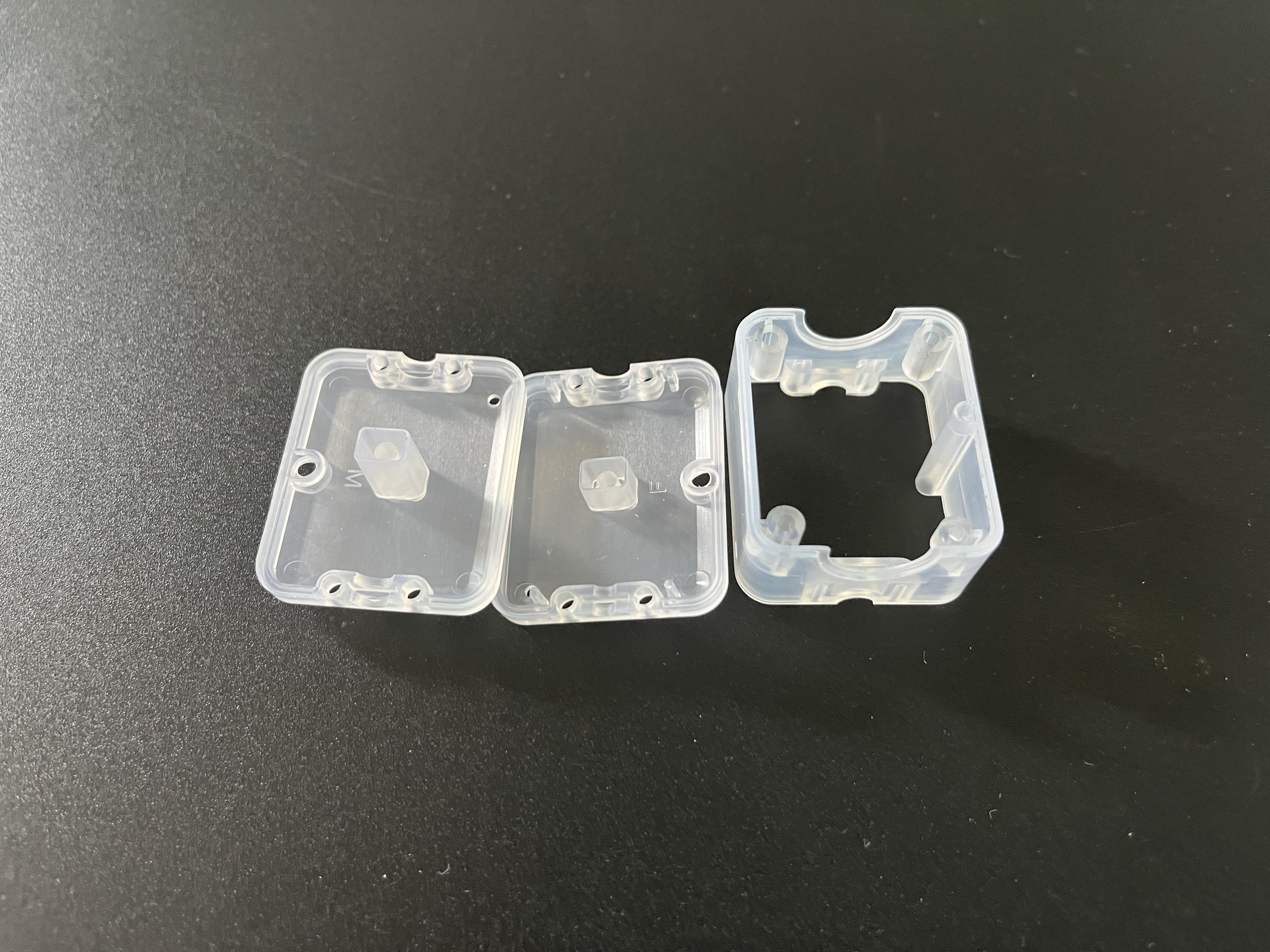

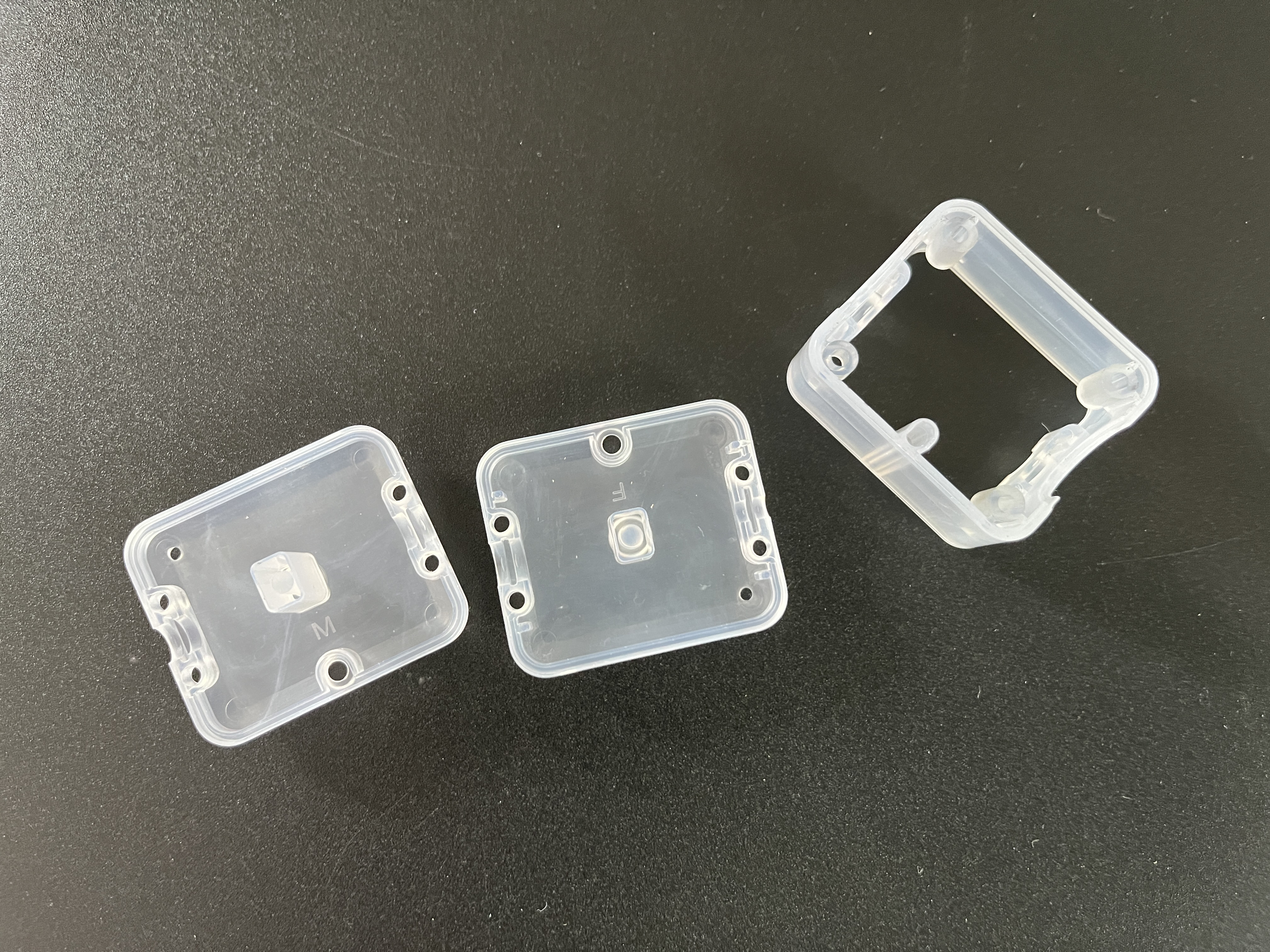

Die BA Alpha Box besteht aus drei separaten Komponenten: obere Abdeckung, mittlere Abdeckung und unterer Rahmen. Alle Teile sind so konzipiert, dass sie zusammenschnappen und ein vollständiges Schutzgehäuse für interne Leiterplatten bilden. Durch das transparente Material können Ingenieure Komponenten visuell prüfen, ohne die Einheit zerlegen zu müssen, ein entscheidender Vorteil für Sensor- und Niederspannungselektronikanwendungen.
Als Produktionsmaterial für dieses Projekt haben wir MABS ausgewählt. Modifiziertes ABS bietet eine hervorragende Lichtdurchlässigkeit bei gleichzeitig höherer Schlagfestigkeit als standardmäßiges transparentes ABS. Die Materialschrumpfungsrate ist auf 0,5 % festgelegt, was wir bei der Formkonstruktion vollständig berücksichtigt haben, um Verzug, ungleichmäßige Lücken und Montagefehler nach dem Formen zu vermeiden.
Technische Highlights der Form
-
Multi-Cavity-Layout
Wir haben eine 2+1+1+1+1+1-Multi-Cavity-Konfiguration übernommen, die das gleichzeitige Formen aller drei Gehäusekomponenten in einem Produktionszyklus ermöglicht. Dieses Layout optimiert die Zykluseffizienz und gleicht die Produktionsverhältnisse für die Montage aus.
-
U-Boot-Anguss (Sub-Anguss) / Design mit großem Anguss
Die Form verwendet einen U-Boot-Anguss mit großem Anguss. Der Anschnitt trennt sich beim Auswerfen automatisch von den fertigen Teilen und hinterlässt minimale sichtbare Spuren auf der transparenten Oberfläche. Dadurch entfällt das manuelle Beschneiden des Angusses und die Hochglanzoptik von durchsichtigen Kunststoffprodukten bleibt erhalten.
-
Strategische Auswahl von Formenstahl
Hohlraumstahl (Vorderform): NAK80
NAK80 bietet eine hervorragende Polierbarkeit, sodass wir die für transparente MABS erforderliche hochglänzende Spiegeloberfläche erzielen können, um Trübungen zu reduzieren und die Lichtdurchlässigkeit zu verbessern.
Kernstahl (hintere Form): Vorgehärteter Stahl HRC 37–43
Der nicht sichtbare Innenkern besteht aus kostengünstigem vorgehärtetem Stahl, der die strukturellen Anforderungen erfüllt und gleichzeitig die Gesamtinvestition in die Form kontrolliert.
Vollständiger Polierstandard für Formen
Sowohl die Hohlraum- als auch die Kernoberfläche werden professionell poliert. Eine ordnungsgemäße Oberflächenbeschaffenheit trägt dazu bei, Fließspuren, Trübungen und sichtbare Formfehler zu vermeiden, die bei transparenten Kunststoffteilen häufig vorkommen.
Herausforderungen und Lösungen beim Formen
Transparentes MABS ist empfindlich gegenüber Feuchtigkeit und instabilen Injektionsparametern. Um Silberstreifen, Luftblasen und Fließlinien zu vermeiden:
Strenges Verfahren zur Trocknung des Rohmaterials vor der Produktion
Kontrollierte Formtemperatur zwischen 60℃ – 80℃
Optimierte Einspritzgeschwindigkeit und Nachdruck zur Stabilisierung des Schmelzflusses
Anwendung und Anpassung
Dieses transparente Gehäuse dient kleinen Sensoren, Bluetooth-Modulen und kompakten elektronischen Baugruppen. Wir bieten einen vollständig maßgeschneiderten Spritzgussservice: individuelle Abmessungen, Materialoptionen (PC, PMMA, MABS), Oberflächentextur, Anschnitttyp und Multi-Cavity-Layout gemäß Kundenzeichnungen oder Mustern.
Wenn Sie einen zuverlässigen Hersteller von Spritzgussformen für transparente Elektronikgehäuse aus Kunststoff suchen, können Sie sich gerne an uns wenden, um ein Angebot für die Form und technischen Support zu erhalten.
