Haben Sie schon einmal einen Kleiderbügel aus Kunststoff in die Hand genommen und bemerkt, wie überraschend stabil und dennoch leicht er sich anfühlt? Oder haben Sie sich gefragt, warum manche Kleiderbügel vollkommen glatte Oberflächen haben, während andere unschöne Dellen und Einfallstellen aufweisen? Die Antwort liegt oft in einer hochentwickelten Fertigungstechnik namens Gas-Assisted Injection Moulding (GAIM)..
Dieser Artikel bietet eine umfassende Analyse des GAIM-Prozesses für die Herstellung von Kunststoffbügeln und deckt alles von Grundprinzipien bis hin zu erweiterten Werkzeugüberlegungen ab, einschließlich der entscheidenden Wahl zwischen Heißkanal- und Kaltkanalsystemen.
Bevor wir das gasunterstützte Formen verstehen, müssen wir eine Grundlage für das konventionelle Spritzgießen schaffen. Dies ist das Standardverfahren für die meisten Kunststoffprodukte.
Der herkömmliche Spritzgussprozess folgt einem sich wiederholenden Zyklus aus vier Hauptschritten.
Zunächst erfolgt das Spannen , bei dem die beiden Formhälften unter hoher Schließkraft sicher geschlossen werden, um den hohen Einspritzdrücken standzuhalten. Sobald die Form sicher verschlossen ist, beginnt die Einspritzphase Eine hin- und hergehende Schnecke drückt geschmolzenen Kunststoff, typischerweise ABS, PP oder PS, durch ein Düsen- und Angusssystem in den versiegelten Formhohlraum. Nachdem die Kavität gefüllt ist, . beginnt die Die Schraube übt weiterhin Druck aus, um die Volumenschrumpfung beim Abkühlen des Kunststoffs auszugleichen, was für die Aufrechterhaltung der Maßgenauigkeit von entscheidender Bedeutung ist. Schließlich findet die Pack- und Haltephase . Abkühlphase statt, in der Kühlmittel durch Kanäle innerhalb der Form zirkuliert, um den Kunststoff zu verfestigen. Nach ausreichender Abkühlung öffnet sich die Form und Auswerferstifte drücken das fertige Teil heraus, wodurch der Zyklus abgeschlossen ist.
In der Packphase treten Probleme auf, insbesondere bei dickwandigen Abschnitten. Wenn der Kunststoff von außen nach innen abkühlt, verfestigt sich zunächst die Außenhaut, während der innere Kern geschmolzen bleibt und stark schrumpft. Dadurch entstehen sichtbare Einfallstellen , d. h. Oberflächenvertiefungen, die auf der Teileoberfläche entstehen.
Bei einem Kleiderbügel aus Kunststoff ist der Hakenbereich am problematischsten. Es ist dick, gebogen und optisch auffällig, sodass Oberflächenfehler sofort erkennbar sind. Hier bietet das gasunterstützte Formen eine bahnbrechende Lösung.
Das gasunterstützte Spritzgießen verändert den herkömmlichen Prozess, indem es unter Druck stehendes Stickstoffgas verwendet, um die Pack- und Haltephase zu ersetzen. Anstatt sich darauf zu verlassen, dass die Schraube die Schrumpfung ausgleicht, erledigt Hochdruckgas die Arbeit aus dem Inneren des Teils.
Der gasunterstützte Spritzgießzyklus folgt einem bestimmten Ablauf. Es beginnt mit dem Spannen, genau wie beim herkömmlichen Formen. Anstelle einer vollständigen Füllung führt die Maschine jedoch eine kurze Injektion durch , bei der nur siebzig bis neunzig Prozent des Hohlraumvolumens zugeführt werden. Durch diese gezielte Unterfüllung entsteht Platz für das Gas. Als nächstes folgt die Gasinjektion , bei der unter Druck stehendes Stickstoffgas entweder durch die Maschinendüse oder einen speziellen Gasstift in die Form eingeleitet wird. Anschließend durchdringt das Gas Gas , verdrängt den geschmolzenen Kunststoff und erzeugt Hohlkanäle im Teil. Anschließend erfolgt die Gashaltung , bei der der Gasdruck aufrechterhalten wird, um die Schrumpfung beim Abkühlen auszugleichen. Schließlich führt das System eine Druckentlastung durch , bei der das Gas abgelassen wird, gefolgt von der Abkühlung, dem Öffnen der Form und dem Auswerfen des fertigen Hohlteils.
Die Unterschiede zwischen konventionellem und gasunterstütztem Formen sind erheblich. Beim konventionellen Spritzgießen füllt das Einspritzvolumen die Kavität zu hundert Prozent aus, während beim gasunterstützten Spritzgießen ein kurzer Schuss von siebzig bis neunzig Prozent erfolgt. Das Haltemedium wechselt vom durch eine Schnecke ausgeübten Schmelzedruck zu Hochdruck-Stickstoffgas. Die resultierende Innenstruktur ist beim herkömmlichen Formen massiv, weist jedoch bei gasunterstützten Teilen hohle röhrenförmige Kanäle auf. Einfallstellen, die bei herkömmlichen Teilen häufig zu dicken Abschnitten führen, werden beim gasunterstützten Formen vollständig eliminiert. Darüber hinaus werden durch das gasunterstützte Formen Materialeinsparungen von 20 bis 40 Prozent erzielt und gleichzeitig ein hervorragendes Verhältnis von Festigkeit zu Gewicht erzielt.
Das Hochdruckgas dringt in den geschmolzenen Kunststoffkern ein und bildet Hohlkanäle, die gleichzeitig drei wichtige Ziele erreichen. Erstens werden Einfallstellen vermieden, da der interne Gasdruck den Kunststoff gegen die Formwand drückt und so eine Oberflächenvertiefung während des Abkühlens verhindert. Zweitens wird Material gespart, da Hohlprofile weniger Kunststoff benötigen, um die gleiche oder eine bessere Festigkeit zu erreichen. Drittens verbessert es die Steifigkeit, da die resultierende röhrenförmige Struktur wie ein internes Balkensystem wirkt und im Vergleich zu einem massiven Abschnitt mit gleichem Gewicht eine höhere Steifigkeit bietet.
Um zu verstehen, wie GAIM für Kleiderbügel optimiert ist, müssen wir die Teilegeometrie analysieren. Ein typischer Kleiderbügel aus Kunststoff besteht aus drei Hauptfunktionsbereichen: dem Haken, der Schulter und dem Körper sowie der Querstange oder dem unteren Abschnitt.
Der Haken weist mehrere entscheidende strukturelle Merkmale auf. Es handelt sich um den dicksten Abschnitt des Kleiderbügels, der ab dem Schulterübergang eine deutliche Volumenveränderung aufweist und optisch hervorsticht und eine hervorragende Oberflächenbeschaffenheit erfordert.
Beim herkömmlichen Formen stellt der Haken eine große Herausforderung dar. Seine dicke Wand führt zu langsamer Abkühlung und übermäßigem Schrumpfen, was zu sichtbaren Einfallstellen auf der Hakenoberfläche führt. Darüber hinaus führt eine hohe Spannungskonzentration an der Haken-Schulter-Verbindung häufig zu Verzug.
Die GAIM-Lösung geht diese Probleme elegant an. Der Haken dient als idealer Gasinjektionspunkt, da seine Dicke ein leichtes Eindringen von Gas ermöglicht. Das Gas erzeugt einen hohlen D-förmigen oder kreisförmigen Kanal durch den Hakenkern und der Innendruck beseitigt Einfallstellen vollständig. Der Haken geht nahtlos von einer massiven Wand in eine dünnwandige Hohlstruktur über, wodurch das Gewicht reduziert wird, ohne dass die Tragfähigkeit darunter leidet.
Die Schultern sind die tragende Struktur des Kleiderbügels. Sie zeichnen sich durch breite, sanft gekrümmte Oberflächen aus und verfügen häufig über Verstärkungsrippen für strukturelle Integrität. Hier ist die Oberflächenqualität von entscheidender Bedeutung, um ein Hängenbleiben der Kleidungsstücke zu verhindern.
Herkömmliche Formteile haben mit ungleichmäßigen Wandstärken zwischen Hauptkörper und Rippen zu kämpfen, wodurch Spannungsspuren und Verzug entstehen. Die Rippen sind auch der letzte Bereich, der gefüllt werden muss, wodurch die Gefahr besteht, dass es zu kurzen Schlägen kommt oder die Füllung unvollständig ist.
Bei GAIM dringt Gas entlang des zentralen Strukturrückens und der Verstärkungsrippen ein und bildet interne Hohlkanäle. Diese Hohlrippen fungieren als innere Träger und erhöhen die Biegefestigkeit erheblich. Das Gas sorgt für einen gleichmäßigen Innendruck und hält die gesamte Schulteroberfläche fest an der Form, was zu einer makellosen Oberflächenbeschaffenheit mit hohem Glanz und ohne Mängel führt.
Die Querlatte bringt ihre eigenen Herausforderungen mit sich. Es verfügt über lange, dünne Abschnitte mit Hosenkerben oder Klammern, schnelle Dickenänderungen und ist weit vom Anschnitt entfernt, was erhebliche Herausforderungen beim Füllen mit sich bringt.
Herkömmliche Formen stoßen an den anderen Enden auf einen Strömungswiderstand, was zu kurzen Schüssen oder einer schwachen Füllung führt. Ecken und Übergänge sind anfällig für Druckabfall und Oberflächenfehler.
GAIM löst dieses Problem, indem es das Gas als sekundäre Antriebskraft nutzt und so dazu beiträgt, dass die Schmelze die entferntesten Abschnitte erreicht. Das Gas dringt bis in die Spitzen ein und sorgt so für eine vollständige Füllung. Gasentlüftungsöffnungen oder Überlaufschächte an den Enden der Querstange ermöglichen das Entweichen des Gases, bestätigen die vollständige Durchdringung und stellen sicher, dass die Querstange vollständig geformt ist und eine gleichmäßige Wandstärke aufweist.
Jetzt verbinden wir den Prozess mit dem realen Formendesign. Das Angusssystem, das bestimmt, wie geschmolzener Kunststoff von der Maschinendüse zur Kavität gelangt, ist eine entscheidende Wahl, die sich sowohl auf die Qualität als auch auf die Wirtschaftlichkeit auswirkt.
Bei einem Kaltkanalsystem werden der Angusskanal und der Anguss als feste Kanäle entlang des Teils geformt. Der Angusskanal muss vor dem Auswerfen abkühlen und erstarren. Nach dem Auswerfen wird der Angusskanal automatisch oder manuell vom Teil getrennt.
Für GAIM-Kleiderbügel ist das Kaltkanalsystem die gebräuchlichste und kostengünstigste Lösung. Es ist ideal für Hängekonstruktionen, bei denen das Gas durch die Düse injiziert wird und sich den Weg mit der Schmelze teilt. Es ist auch mit speziellen Gasstiften in der Form kompatibel.
Das Kaltkanalsystem bietet mehrere Vorteile. Aufgrund der einfachen Bearbeitungsanforderungen sind die Anschaffungskosten niedrig. Es weist eine hervorragende Gaskompatibilität auf und funktioniert mit allen Gasinjektionsmethoden. Das System bietet außerdem Designflexibilität und ermöglicht eine einfache Anschnittplatzierung an der Hakenwurzel- oder Schultermitte in der Nähe des Gaseintrittspunkts.
Allerdings gibt es Einschränkungen. Die Materialeffizienz ist nur mäßig, da das Laufrad zu Abfall wird, obwohl es als Mahlgut recycelt werden kann. Die Zykluszeit ist etwas länger, da die Kühlung des Läufers die Zeit für jeden Zyklus verlängert.

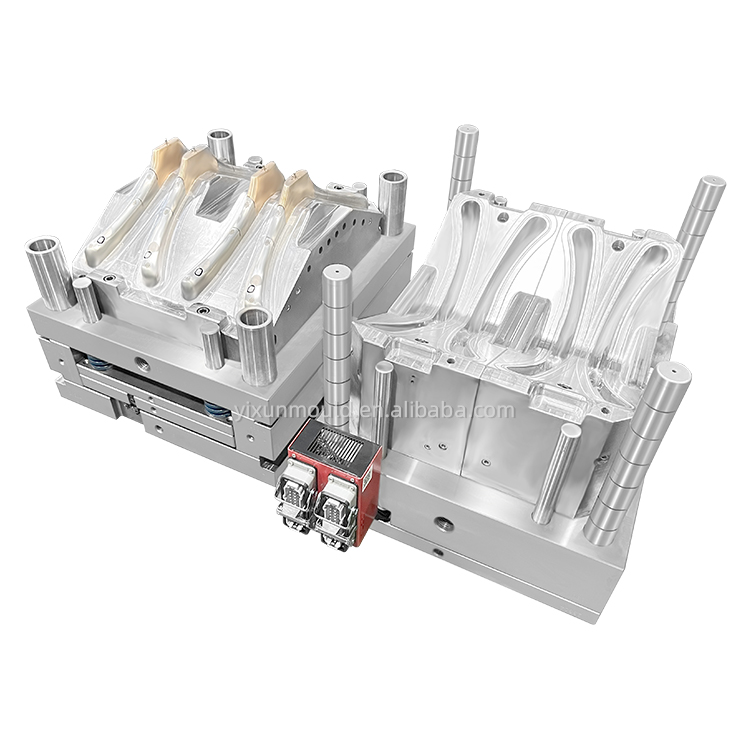

In einem Heißkanalsystem enthält der Kanal Heizelemente, die den Kunststoff während des gesamten Zyklus geschmolzen halten. Es wird kein Läufer ausgeworfen, sondern nur das Teil selbst. Dies erfordert eine präzise Temperaturkontrolle, um eine Materialverschlechterung zu vermeiden.
Bei GAIM-Kleiderbügeln ist das Heißkanalsystem teurer, aber hochgradig automatisiert, was es ideal für die Massenproduktion macht. Es gibt eine entscheidende Einschränkung: Gas kann nicht durch den Heißkanal strömen, da es die Heizelemente beschädigen und zu einem inkonsistenten Durchfluss führen würde. Daher müssen Heißkanalsysteme spezielle Gasinjektionsstifte verwenden, die sich im Formhohlraum selbst befinden.
Das Heißkanalsystem bietet eine hervorragende Materialeffizienz ohne Kanalabfall. Die Zykluszeit ist kurz, da es keine Verzögerung beim Abkühlen des Läufers gibt. Dieses System eignet sich am besten für hochvolumige, automatisierte Produktionslinien mit hoher Qualität.
Allerdings sind die Anschaffungskosten aufgrund komplexer Verteiler, Heizungen und Steuerungen hoch. Das System weist außerdem eine eingeschränkte Gaskompatibilität auf, sodass spezielle Gasstifte statt einer Einspritzung durch den Kanal erforderlich sind.
Der Anschnitt, an dem der Kunststoff in die Kavität gelangt, und der Gasinjektionspunkt, an dem Stickstoff eintritt, sind nicht immer gleich. Das Verständnis ihres Zusammenspiels ist sowohl für Heiß- als auch für Kaltkanalkonstruktionen von entscheidender Bedeutung.
Bei dieser Strategie nutzen Gas und Schmelze denselben Weg und werden beide durch die Maschinendüse injiziert. Das Gas strömt durch den Angusskanal, den Angusskanal und den Anschnitt, bevor es in die Kavität eintritt. Dies ist nur bei Kaltkanälen möglich, da Gase Heißkanalsysteme beschädigen würden. Zu den Vorteilen gehören ein einfacher Formaufbau, geringere Kosten und ein einziger Einspritzpunkt. Der Nachteil ist die geringere Kontrolle über das Eindringen des Gases, da das Gas dem Weg des geringsten Widerstands folgt.
Dabei wird eine separate Gasdüse direkt im Formhohlraum platziert. Die Schmelze tritt durch den Anguss ein, während das Gas durch einen Stift an der dicksten Stelle, beispielsweise der Hakenwurzel, eindringt. Dieser Ansatz ist sowohl mit Kalt- als auch mit Heißkanälen kompatibel. Es bietet eine hervorragende Kontrolle über die Gaspenetration mit unabhängiger Zeit- und Drucksteuerung. Der Nachteil ist eine komplexere Form und der Gasstift hinterlässt kleine Spuren auf dem Teil.
Diese Premiumlösung verwendet mehrere Tore, die sich nacheinander öffnen und schließen, um die Schmelzfront zu kontrollieren. Die Gasinjektion erfolgt über einen speziellen Stift an der Hakenwurzel. Die Schmelze füllt zuerst die Schultern, dann den Haken und die Querstange und sorgt so dafür, dass das Gas auf dem stärksten Weg eindringt. Dies ist die Premiumlösung für hochwertige Kleiderbügel mit komplexen Geometrien und bietet höchste Qualität und Prozesskontrolle.
Um alles zusammenzufassen, finden Sie hier den End-to-End-Arbeitsablauf für die Herstellung eines gasunterstützten spritzgegossenen Kleiderbügels.
Der Prozess beginnt mit der Materialtrocknung , bei der ABS-, PP- oder PS-Granulat getrocknet wird, um Feuchtigkeit zu entfernen, die zu Oberflächenfehlern führen könnte. Als nächstes kommt die Plastifizierung , bei der das Material je nach Material bei Temperaturen typischerweise zwischen zweihundertzwanzig und zweihundertsechzig Grad Celsius durch den Schneckenzylinder geschmolzen wird. Anschließend wird die Form gespannt und mit ausreichender Kraft geschlossen, um dem Einspritzdruck standzuhalten.
Die Maschine führt eine kurze Injektion durch und versorgt siebzig bis neunzig Prozent des Hohlraumvolumens mit geschmolzenem Kunststoff. Es folgt die Gasinjektion , bei der Stickstoffgas mit einem Druck von 150 bis 300 bar durch die Düse oder einen speziellen Stift eingeleitet wird. Dann kommt es zur Gaspenetration , wobei das Gas die Schmelze verdrängt und entlang des Penetrationspfads hohle Kanäle bildet: vom Haken über den Schulterrücken bis zu den Enden der Querstange.
Die Gashaltung hält den Druck drei bis acht Sekunden lang aufrecht, um die Schrumpfung während des Abkühlens auszugleichen. Es folgt das Abkühlen , wobei Kühlmittel durch die Form zirkuliert, um den Kunststoff zu verfestigen, was normalerweise fünfzehn bis dreißig Sekunden dauert. Nach dem Abkühlen wird der Gasdruck durch Die Druckentlastung durch Entlüftungsöffnungen abgebaut. Formöffnung trennt die Formhälften und durch den Auswurf wird der fertige hohle Kleiderbügel herausgedrückt. Schließlich wird bei Kaltkanalsystemen durch die Kanaltrennung das Kanalrohr entfernt und gemahlen, um es erneut zu verwenden.
Gasunterstütztes Spritzgießen stellt eine perfekte Synergie zwischen Verfahrenstechnik und Produktdesign dar. Bei Kunststoffbügeln liefert es genau das, was der Markt verlangt.
Durch das Verfahren wird eine makellose Oberflächenbeschaffenheit ohne Einfallstellen erreicht, was für ein hohes ästhetisches Erscheinungsbild sorgt. Es reduziert das Gewicht durch Materialeinsparungen von 20 bis 40 Prozent und senkt so sowohl die Kosten als auch die Umweltbelastung. Es bietet eine überragende Festigkeit, da hohle Strukturprofile eine hervorragende Tragfähigkeit bieten. Und es bietet Designflexibilität, ermöglicht dickere Abschnitte ohne Mängel und eröffnet neue Designmöglichkeiten.
Die Wahl zwischen Heißkanal- und Kaltkanalsystemen hängt letztendlich vom Produktionsumfang und den Qualitätsanforderungen ab. Der Kaltkanal mit Gaseinspritzung durch die Düse bietet den am besten zugänglichen Einstiegspunkt für kleine bis mittlere Serien bei geringeren Anfangsinvestitionen. Der Heißkanal mit speziellen Gasstiften bietet höchste Effizienz, Automatisierung und Teilequalität für die Massenproduktion und rechtfertigt die höheren Vorlaufkosten durch langfristige Betriebseinsparungen.
Das Verständnis dieser Prinzipien ermöglicht es Herstellern, die optimale Kombination aus Prozessparametern, Werkzeugdesign und Strukturmerkmalen auszuwählen, um Kleiderbügel herzustellen, die leichter, stabiler und ästhetisch ansprechender sind als je zuvor.
