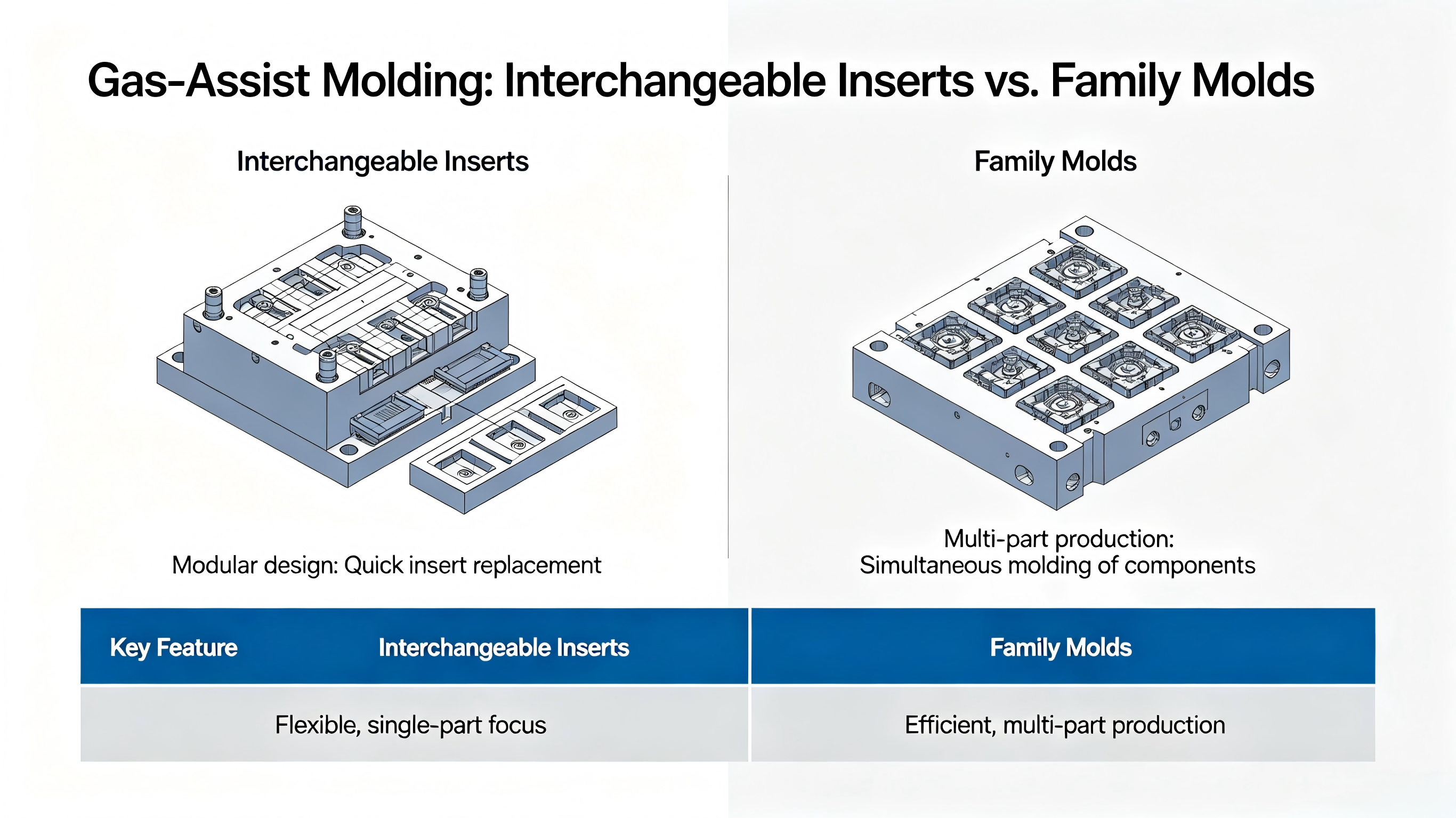

Wenn man die Gasunterstützungstechnologie in die Gleichung einbezieht, ist die Entscheidung zwischen austauschbaren Einsätzen und Familienformen keine einfache Kosten-Nutzen-Analyse mehr. Es wird zu einer strategischen Entscheidung, die sich auf grundlegend unterschiedliche Weise auf die Prozessstabilität, die Teilequalität und die Produktionsflexibilität auswirkt.
Mit beiden Ansätzen können Sie mehrere Teilevarianten aus einer einzigen Formbasis herstellen. Doch zwischen den technischen Herausforderungen – und den Lösungen – liegen Welten.
Lassen Sie uns genau aufschlüsseln, was jeden Ansatz in der Gasunterstützungsumgebung einzigartig macht.
Das Konzept:
Sie bauen eine Urform mit einer einzigen Kavität. Der Hohlraum ist größtenteils fest, bestimmte Merkmale (Länge, Lochmuster, Befestigungsvorsprünge, Logos) werden jedoch auf entfernbaren Stahleinsätzen eingearbeitet. Sie produzieren heute Teil A, tauschen Einsätze aus und produzieren morgen Teil B – alles auf derselben Maschine, mit derselben Formbasis.
Warum es bei Gas-Assist funktioniert:
Der Gaskanal kann vollständig in den Einsatz selbst integriert werden. Solange der Einsatz genau positioniert und abgedichtet ist, verhält sich das Gas über alle Variationen hinweg konsistent. Dadurch ist der Vorgang sehr gut wiederholbar, sobald Sie die Parameter für jeden Einsatzsatz eingegeben haben.
Die technischen Herausforderungen (und wie man sie löst):
Herausforderung | Grundursache | Lösung |
|---|---|---|
Gasleck | Die Schnittstelle zwischen Einsatz und Form weist mikroskopisch kleine Lücken auf, die durch Hochdruckstickstoff ausgenutzt werden. | Passflächen werden mit einer Toleranz von 0,01 mm präzise geschliffen . Verwenden Sie Stufenverschlüsse oder konische Zentrierringe – verlassen Sie sich niemals auf Schrauben, um den Gasdruck abzudichten. |
Ungleichmäßige Kühlung | Einsätze sind isolierte Stahlblöcke, die sich schneller erwärmen als die umgebende Formbasis. | Entwerfen Sie in jedem Einsatz Ohne aktive Kühlung kommt es zu einer Überhitzung des Einsatzes, was zu einer unregelmäßigen Gasdurchdringung und verlängerten Zykluszeiten führt. Kühlleitbleche oder spiralförmige Wasserleitungen . |
Verschiebung einfügen | Hoher Gasdruck (3 MPa+) kann einen schlecht befestigten Einsatz um Mikrometer verschieben, was zu Graten oder Teilfehlanpassungen führen kann. | Verwenden Sie mechanische Verriegelungen (nicht nur Schrauben), um seitlichen Belastungen standzuhalten. Der Einsatz muss dreidimensional verriegelt werden. |
Installationsfehler | Ähnlich aussehende Einsätze werden falsch ausgetauscht. | Lasergravieren Sie eindeutige Kennungen (z. B. „INSERT-HANDLE-L-01“) auf jeder Beilage. Implementieren Sie bei Umstellungen ein visuelles oder Barcode-Verifizierungssystem. |
Beste Anwendungsszenarien:
Produktfamilien mit mehreren Variationen (unterschiedliche Längen, Lochzahlen oder Befestigungsmerkmale)
Unvorhersehbare Auftragsmengen – Sie produzieren nur das, was Sie brauchen, und minimieren den Bestand an Fertigwaren
Niedrige bis mittlere jährliche Volumina , bei denen der Bau spezieller Formen für jede Variante kostenmäßig nicht gerechtfertigt ist
Das Fazit: Auswechselbare Einsätze bieten Ihnen Flexibilität auf Kosten der Umrüstzeit (normalerweise 0,5–2 Stunden pro Austausch). Bei der Gasunterstützung ist die Abdichtung und Kühlung der entscheidende Erfolgsfaktor – wenn man sie richtig anwendet, verhält sich das Gas über alle Einsatzsätze hinweg vorhersehbar.
Das Konzept:
Sie bauen eine große Form, die zwei oder mehr verschiedene Hohlräume enthält – von denen jeder ein anderes Teil produziert – im selben Stahlblock. Bei jedem Einspritzzyklus wird von jedem Teil gleichzeitig eines erzeugt. Stellen Sie sich eine linke Türverkleidung und eine rechte Türverkleidung vor, die in derselben Aufnahme herauskommen.
Warum es attraktiv ist:
Keine Umrüstzeit. Sobald die Form läuft, produzieren Sie beide Teile kontinuierlich. Bei hochvolumigen gepaarten Baugruppen (L+R, oben+unten, außen+innen) maximiert dies die Maschinenauslastung und den Durchsatz.
Warum es beim Gas-Assist brutal schwer ist:
In einem Standard-Familienwerkzeug müssen Sie lediglich den Kunststoffschmelzefluss über die Kavitäten hinweg ausgleichen. In einem gasunterstützten Familienwerkzeug müssen Sie sowohl den Schmelzfluss als auch die Gasdurchdringung gleichzeitig ausgleichen. Gas folgt immer dem Weg des geringsten Widerstands. Wenn ein Hohlraum eine etwas dickere Wand, einen kürzeren Strömungsweg oder eine andere Gaskanalgeometrie aufweist, strömt das Gas bevorzugt in ihn hinein.
Die Folgen:
Durchblasen im gewünschten Hohlraum (Gasdurchtritt durch die Oberfläche)
Einfallstellen oder Fehlschüsse im benachteiligten Hohlraum (nicht genügend Gasdurchdringung, um die dicken Abschnitte zu verdichten)
Die Ausschussrate steigt, weil Sie beide Teile verlieren, wenn eine Kavität ausfällt
Die technischen Lösungen:
Herausforderung | Grundursache | Lösung |
|---|---|---|
Ungleichmäßige Gasverteilung | Da zwei Hohlräume unterschiedliche Strömungswiderstände haben, wählt Gas den einfacheren Weg. | Verwenden Sie für jeden Hohlraum unabhängige Gasnadeln mit separaten Druck- und Zeitsteuerungen. Dies ist die zuverlässigste, aber teuerste Lösung. |
Strömungsungleichgewicht | Hohlräume haben unterschiedliche Volumina oder Wandstärken, was zu einer ungleichmäßigen Schmelzefüllung führt. | Führen Sie CAE-Simulationen (Moldflow, Moldex3D) schon früh in der Entwurfsphase durch. Passen Sie die Angussdurchmesser, Anschnittpositionen und Wandstärken an, bis sich beide Hohlräume gleichzeitig füllen und verdichten. |
Unterschiedliche Hohlraumvolumina | Ein Hohlraum ist schwerer als der andere, was zu einer unausgewogenen Füllung und Packung führt. | Verwenden Sie die Gasunterstützung, um die dicken Abschnitte des schwereren Hohlraums Dadurch wird sein Volumen reduziert, um es an den leichteren Hohlraum anzupassen – im Wesentlichen wird Gas verwendet, um das Gleichgewicht wiederherzustellen. auszuhöhlen . |
Nichtübereinstimmung des Prozessfensters | Die optimale Gasverzögerungszeit und der optimale Druck unterscheiden sich zwischen den Hohlräumen. | Kompromisse sind selten akzeptabel. Nutzen Sie eine unabhängige Gassteuerung oder gestalten Sie die Geometrie einer Kavität neu, um deren optimale Parameter an die der anderen anzupassen. |
Beste Anwendungsszenarien:
Großvolumige Verträge mit langer Laufzeit und stabiler Nachfrage
Teile, die immer im Verhältnis 1:1 gepaart sind (links + rechts, oben + unten).
Große Baugruppen, bei denen die nachgelagerte Montage davon profitiert, beide Teile zusammen zu erhalten
Fazit: Familienformen bieten Ihnen Effizienz , erfordern aber außergewöhnliche technische Präzision. Ohne unabhängige Gassteuerung oder sorgfältigen Hohlraumausgleich kann die Ausschussrate jegliche Produktivitätssteigerungen leicht zunichte machen. Die CAE-Simulation ist nicht verhandelbar – Sie können es sich nicht leisten, den Ausgleich mit gasunterstützten Familienformen durch „Ausprobieren“ zu erreichen.
Entscheidungsfaktor | Austauschbare Einsätze | Familienform |
|---|---|---|
Produktionsstrategie | Time-Sharing (Charge für Charge) | Parallelverarbeitung (jeder Zyklus) |
Teilvariationen | Unbegrenzt – beliebig viele Einlagensätze | Begrenzt – Hardware definiert die Hohlräume |
Umstellungszeit | 0,5 – 2 Stunden Ausfallzeit | Null – Dauerbetrieb |
Schimmelpilze | Unterteil (eine Masterform + mehrere Einsätze) | Höher (größerer Stahlblock, mehr Komplexität) |
Maschinengröße | Kleinere Tonnage (einzelne Kavität) | Größere Tonnage (mehrere Kavitäten) |
Bestandsrisiko | Niedrig – auf Bestellung produzieren | Hoch – A und B werden in einem festen Verhältnis produziert |
Prozesskomplexität | Mäßig – konzentrieren Sie sich auf die Abdichtung und Kühlung pro Einsatz | Hoch – Fokus auf den Ausgleich von Gas und Schmelze über die Hohlräume hinweg |
Schrotteinschlag | Isoliert auf einen Teil/eine Variante | Betrifft alle Hohlräume im Schuss |
Technisches Risiko | Leckage, Überhitzung, Fehlinstallation | Gasungleichgewicht, Strömungsungleichgewicht, unübertroffene Prozessfenster |
Ideales Volumen | Niedrig bis mittel, variabel | Große, stabile und gepaarte Nachfrage |
In der realen Fertigung ist die Auswahl nicht immer zweitrangig. Einige fortschrittliche gasunterstützte Formen kombinieren beide Ansätze:
Beispiel: Kfz-Mittelkonsole mit spiegelsymmetrischen Teilen
Familien-Formbasis: Linke und rechte Kavitäten werden in den gleichen Stahlblock geschnitten, um den Durchsatz zu maximieren.
Austauschbare Einsätze: Der linke Hohlraum verfügt über eine Montagehalterung, die der rechte Hohlraum nicht benötigt. Zur Herstellung dieser Halterung wird nur auf der linken Seite ein spezieller Einsatz installiert.
Gasunterstützte Anwendung: Die Halterung sorgt für zusätzliches Volumen, wodurch die linke Kavität schwerer wird und die Strömungsbalance gestört wird. Mithilfe der Gasunterstützung wird die Halterung ausgehöhlt und ihr Volumen so reduziert, dass sie perfekt in die rechte Aushöhlung passt.
Ergebnis: Der Hybrid-Ansatz bietet eine Effizienz ohne Umrüstzeiten bei ausgezeichneter Teile-zu-Teil-Konsistenz – und spart 15 % Zykluszeit im Vergleich zum Betrieb zweier separater Formen.
Stellen Sie sich diese Fragen der Reihe nach:
Sind die Teile immer im festen Verhältnis 1:1 gepaart?
Nein → Wechseleinsätze verwenden (Sie brauchen Flexibilität)
Ja → Fahren Sie mit Frage 2 fort
Ist die Prognose stabil und hochvolumig (100.000+ Einheiten/Jahr)?
Nein → Austauschbare Einsätze verwenden (geringere Vorabinvestitionen, geringeres Lagerrisiko)
Ja → Fahren Sie mit Frage 3 fort
Können Sie die Gasdurchdringung zwischen Hohlräumen durch Design oder unabhängige Gasstifte ausgleichen?
Nein → Auf zurückgreifen Wechseleinsätze (Ausschussrisiko ist zu hoch)
Ja → wählen Family Mold (maximaler Durchsatz)
Situation | Empfohlener Ansatz |
|---|---|
Sie haben mehr als 5 Produktvarianten und Bestellungen sind unvorhersehbar. | Auswechselbare Einsätze – Flexibilität gewinnt. |
Sie liefern im Rahmen eines langfristigen Vertrags gepaarte Baugruppen (L+R) an einen Automobilhersteller. | Family Mold – Effizienz gewinnt. Investieren Sie stark in CAE und unabhängige Gasregelung. |
Sie haben ein Großserienteil und eine Kleinserienvariante. | Auswechselbare Einsätze – führen Sie den großvolumigen Teil kontinuierlich durch; Schalten Sie nur, wenn es nötig ist. |
Sie sind unsicher über die zukünftige Nachfrage. | Beginnen Sie mit austauschbaren Einsätzen. Sie können später jederzeit eine Familienform erstellen. Der umgekehrte Weg ist selten kosteneffektiv. |
Denken Sie daran: Beim gasunterstützten Formen entscheidet sich der Erfolg lange vor dem ersten Schuss. Investieren Sie in Simulation. Validieren Sie Ihr Kühldesign. Testen Sie Ihre Dichtungen. Und wählen Sie Ihre Formstrategie basierend auf Daten, nicht auf Intuition.
