Wenn Sie medizinische Geräte, Babyprodukte, Automobildichtungen oder Unterhaltungselektronik entwickeln, sind Sie wahrscheinlich auf Flüssigsilikonkautschuk (LSR) gestoßen. Dieses bemerkenswerte Material hat das Spritzgießen verändert und Produkte ermöglicht, die flexibel, langlebig, biokompatibel und hitzebeständig sind. Aber was genau ist LSR und warum erfordert es einen völlig anderen Ansatz bei der Formenkonstruktion und -verarbeitung?
Im Gegensatz zu herkömmlichen Thermoplasten (wie ABS oder Polypropylen), die geschmolzen, eingespritzt und dann abgekühlt werden, um sich zu verfestigen, ist LSR ein duroplastisches Elastomer. Es besteht aus zwei flüssigen Komponenten (Teil A und Teil B), die gemischt, in eine heiße Form eingespritzt und dann chemisch zu einem festen, gummiartigen Teil ausgehärtet werden.
Dieser grundlegende Unterschied schafft einzigartige Vorteile und Herausforderungen.
Außergewöhnliche Temperaturbeständigkeit: Stabil von -60 °C bis +250 °C.
Überlegene Biokompatibilität: Erfüllt die FDA- und ISO 10993-Standards und ist daher ideal für medizinische Anwendungen und Anwendungen mit Lebensmittelkontakt.
Hervorragende Flexibilität und Elastizität: Behält seine Form und Dichtkraft über Millionen von Zyklen hinweg.
Hohe Klarheit und Transparenz: Kann in optisch klaren Qualitäten hergestellt werden.
Inhärente Chemikalien- und Wetterbeständigkeit: Beständig gegen UV-Strahlung, Ozon und viele Chemikalien.
Der Prozess beginnt mit zwei versiegelten Behältern, die die flüssigen LSR-Komponenten enthalten. Hochpräzise Dosierpumpen entnehmen jede Komponente im perfekten Verhältnis 1:1 und drücken sie durch einen statischen Mischer. Dieses Gerät verfügt über keine beweglichen Teile und vermischt die beiden Ströme gründlich auf molekularer Ebene, ohne dass Luftblasen entstehen.
Die gemischte Flüssigkeit wird mit niedrigem Druck (10–50 bar) in eine auf 180–220 °C erhitzte Form eingespritzt. Das ist das Gegenteil des Kunststoffformens! Die Hitze löst eine Platin-katalysierte Additionsreaktion aus. Die Flüssigkeit vernetzt innerhalb von Sekunden zu einem festen, elastischen Netzwerk. Es werden fast keine Nebenprodukte freigesetzt, was den Prozess sauber macht, aber eine außergewöhnliche Entlüftung der Form erfordert, um eingeschlossene Luft auszutreiben.
Nach dem Aushärten wird das Teil ausgeworfen. Dank der Elastizität von LSR können Teile ohne aufwendige Nebenwirkung aus Hinterschnitten entformt werden. Einige Teile können in einem Ofen nachgehärtet werden, um die endgültigen Eigenschaften wie den Druckverformungsrest zu verbessern.
Eine LSR-Form ist keine einfache Adaption einer Kunststoffform. Es wurde entwickelt, um eine Flüssigkeit zu verwalten und die Wärme zu kontrollieren.
| Designüberlegungen | LSR-Formanforderung | Warum es wichtig ist |
|---|---|---|
| Formtemperatur | Erhitzt (180–220 °C) mit hoher Gleichmäßigkeit | Fördert die Aushärtungsreaktion. Abweichungen führen zu unvollständiger Aushärtung oder Verformung. |
| Entlüften | Umfangreiche, ultraflache Belüftungsöffnungen (0,001–0,003 mm) | Die niedrige Viskosität von LSR lässt es wie Wasser fließen. Tiefe Lüftungsschlitze verursachen Blitzschlag; Bei unzureichender Belüftung wird Luft eingeschlossen, wodurch Hohlräume entstehen. |
| Trennlinien | Präzisionsgefertigt, absolut dicht | Verhindert haarfeine Grate, die schwer zu trimmen sind. |
| Strömungskanäle | Kaltes (aber temperaturgesteuertes) Läufersystem | Hält LSR flüssig, bis es in den heißen Hohlraum gelangt. Schieber verhindern Speichelfluss. |
| Schimmelmaterial | Korrosionsbeständiger, polierbarer Stahl (z. B. Edelstahl 420) | Verhindert die Kontamination von medizinischem Material und ermöglicht eine einfache Freisetzung. Ein Spiegelglanz (A1) ist Standard. |
| Einspritzdruck | Niedrig | Vereinfacht den Formenbau; weniger Belastung der Komponenten. |

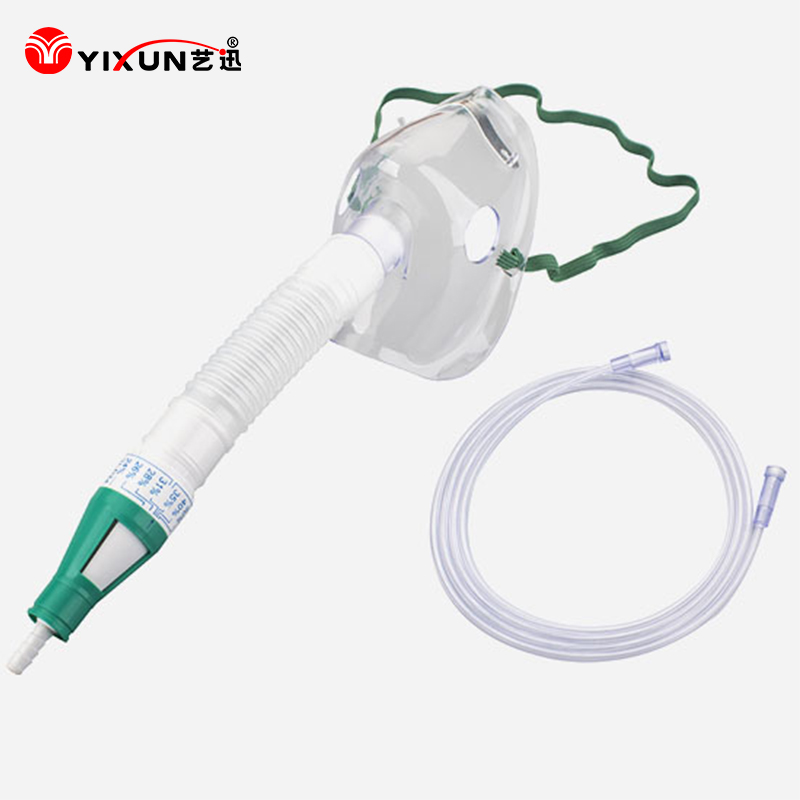

Medizin und Gesundheitswesen: SILPURAN® (Wacker), MD7-Serie (Momentive). Kathetermanschetten, Atemmasken, Spritzenkolben, Wundversorgungsgeräte. Erfordert höchste Reinheit und Biokompatibilitätszertifizierungen (ISO 10993, USP Klasse VI).
Säuglingspflege: Lebensmittelqualität, hypoallergen. Babyflaschensauger, Schnuller, Beißringe. Erfordert hervorragende Weichheit und Sicherheit.
Automotive: Dichtungen für LED-Scheinwerfer (für hohe Hitze geeignet), Zündspulenmanschetten, vibrationsdämpfende Pads.
Unterhaltungselektronik: Wasserdichte Dichtungen für Smartwatches und Telefone, Soft-Touch-Tastaturen, Drohnendichtungen.
Fortschrittlich: Multimaterial-/2K-Spritzgießen: Selbstklebende LSR-Typen (z. B. SILPURAN® 8000-Serie) verbinden sich beim Spritzgießen direkt mit Thermoplasten wie PC oder PA. Dadurch entstehen in einem automatisierten Schritt komplexe, abgedichtete Baugruppen (z. B. eine an ein Hartkunststoffgehäuse angeformte Weichdichtung).
Engagieren Sie sich frühzeitig: Beziehen Sie Ihren Formenbauer und LSR-Materiallieferanten (wie Wacker, Momentive oder Shin-Etsu) in die Produktkonzeptphase ein.
Design für LSR: Berücksichtigen Sie sanfte Übergänge, eine angemessene Formschräge und berücksichtigen Sie die höhere isotrope Schrumpfung von LSR (~3 %).
Wählen Sie den richtigen Partner: Wählen Sie einen Former und Formenbauer mit nachgewiesener LSR-Expertise, Spezialausrüstung (Dosiereinheiten, Heizplatten) und einem nach ISO 13485 zertifizierten Qualitätssystem für medizinische Teile.
Das LSR-Spritzgießen eröffnet eine Welt voller Designmöglichkeiten für leistungsstarke, lebensverlängernde Produkte. Es erfordert zwar spezielle Kenntnisse in Materialhandhabung, Formenbau und Prozesskontrolle, doch die Ergebnisse – Produkte mit beispielloser Flexibilität, Reinheit und Haltbarkeit – sind die Investition wert.
