Die wesentlichen Materialien für die Schimmelpilzdesign

1. Produktform -Designdaten

✔ 3D CAD Model (eg, STEP, IGES, or native format like SolidWorks/PRO-E)
✔ 2D Drawings (with critical dimensions, tolerances, and surface finish requirements)
✔ Material Specification (eg, ABS, PP, PC – affects shrinkage, cooling, and gate design)
✔ Part Function & Critical Zones (eg, cosmetic areas, load-bearing sections, assembly points)

2. Produktionsanforderungen

✔ Jahresvolumen (bestimmt die Lebensdauer der Form: Prototyp, niedriger Volumen oder Massenproduktion)
✔ Zykluszeitziel (Impact Cooling Channel Design und Gate-Optimierung)
✔ Injektionsmaschinenspezifikationen (Klemmkraft, Schusskapazität, Plattengröße)

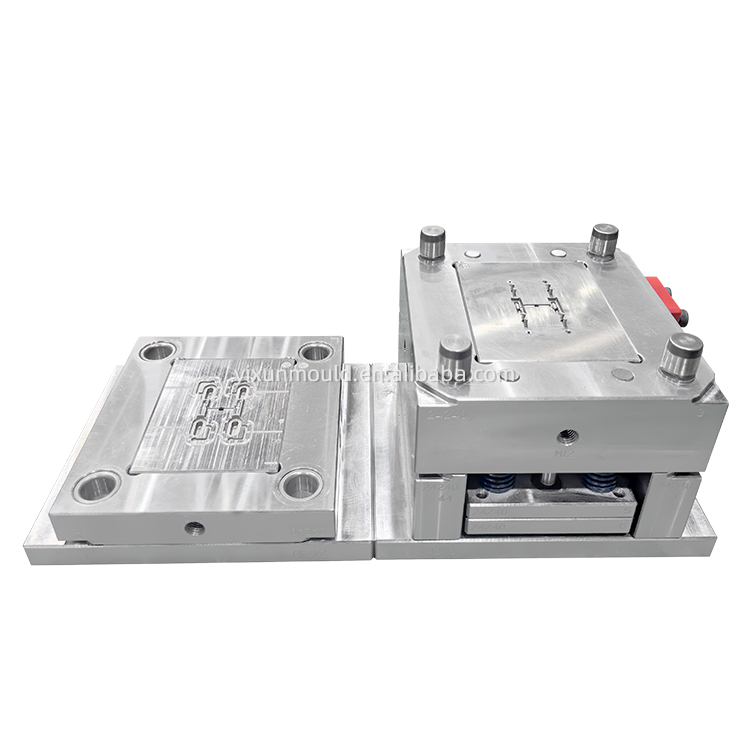

3. Schimmeldesignspezifikationen

✔ Gate Type & Location (based on appearance, material, and flow analysis)
✔ Ejection Method (ejector pins, sleeves, stripper plate – depends on part geometry)
✔ Mold Base Size (standard or custom, guided by machine compatibility)
✔ Cooling System Layout (to ensure uniform cooling and minimize warpage)
✔ Surface Treatment (texturing, polishing, or coatings like DLC for wear resistance)

4. Überlegungen zur Qualität und Prüfung

✔ Entwurfswinkel (typischerweise 1 ° –3 °, um die Ausschläge zu erleichtern)
✔ Schrumpfrate
(materiellspezifisch; z
.

5. Logistik und Kostenbeschränkungen

✔ Budget (Auswirkungen auf Form der Form von Form, Hohlraumzahl und Komplexität)
✔ Vorlaufzeit (Prototypenformen vs. Produktionsformen)
✔ Wartungs- und Reparaturpläne (Verfügbarkeit von Ersatzteilen, Verschleißfestigkeitsdesign)

Wichtige Tools und Software für Formgestaltung

• CAD: Siemens NX, Solidworks, Creo (für Kern-/Hohlraum -Spaltung)

• CAE: Moldflow, Moldx3d (Fluss, Kühlung und Verzerrungsimulation)

• CAM: MasterCam, PowerMill (für die CNC -Bearbeitung von Formkomponenten)

Beispielszenario

Wenn Sie eine medizinische Spritze entwerfen:

1. Material: Transparenter PC (benötigt hohe Glanz, niedrige Spannung).

2. Tor: Hot-Runner-Ventiltor (um Überreste zu vermeiden).

3. Kühlung: Konforme Kanäle für schnelle Zykluszeiten.

4. Auswurf: Mikroköpfe, um Markierungen auf kritischen Oberflächen zu verhindern.

Finale Checkliste vor dem Start des Formgestaltung

☑ Bestätigen Sie alle Teilabmessungen und Toleranzen.
☑ Materielle Schrumpfung und Durchflussverhalten validieren.
☑ Richten Sie die Schimmelpilzdesign mit der Produktionskapazität aus.
☑ Planen Sie Schimmelpilze (T0/T1 -Anpassungen).

Profi -Tipp: Beziehen Sie den Formgestalter früh in der Produktentwicklung ein, um kostspielige Neugestaltungen zu vermeiden!

Möchten Sie einen tieferen Eintauchen in einen bestimmten Bereich (z. B. DFM -Richtlinien oder Simulations -Workflows)? Lass es mich wissen!
