Stellen Sie sich GAIM als einen sorgfältig choreografierten Staffellauf vor:
Die Kunststoffschmelze (Anguss 1): Wird zuerst durch den Anguss eingespritzt und füllt den Formhohlraum teilweise aus.
Das Stickstoffgas (Läufer 2): Wird mit einer leichten Verzögerung durch den Gaseinlass (oder den Gasstift) eingespritzt, übernimmt es, drückt den geschmolzenen Kunststoff an die Enden des Hohlraums und hält den Druck von innen aufrecht.
Das Ziel ist eine stabile, vorhersehbare Übergabe. Die Positionen des Tors und des Gaseinlasses bestimmen, ob diese Übergabe reibungslos verläuft oder ein vollständiger Zusammenbruch erfolgt.
Das Tor (Melt-Eingang):
Funktion: Eintrittspunkt für den geschmolzenen Kunststoff in den Formhohlraum.
Typen: Kann ein punktgenaues Gate, ein Sub-Gate oder ein Edge-Gate sein.
Der Gaseinlass (Gasstift):
Funktion: Eintrittspunkt für Hochdruck-Stickstoffgas in den Kern der Kunststoffschmelze.
Typen: Typischerweise ein speziell entwickelter Gasstift, der in der Form montiert ist.
Die räumliche Beziehung zwischen Anschnitt und Gaseinlass bestimmt die Füll- und Packungsdynamik. Hier sind die drei Hauptkonfigurationen:
Beschreibung: Der Anschnitt und der Gaseinlass befinden sich auf derselben Seite des Teils, oft sehr nahe beieinander.
Prozess: Kunststoff dringt ein, gefolgt von Gas am selben Ende, das die Schmelzefront bis zum Ende der Kavität drückt.
Profis:
Maximiert die Materialeinsparung, da Gas den gesamten Gaskanal durchdringen kann.
Hervorragende Packung am Ende des Fließwegs.
Nachteile:
Hohe Gefahr des „Gasdurchblasens“, wenn die Schmelzfront zu stark abkühlt und das Gas durchbricht.
Hochempfindlich gegenüber Prozessparametern (Schussgröße, Verzögerungszeit).

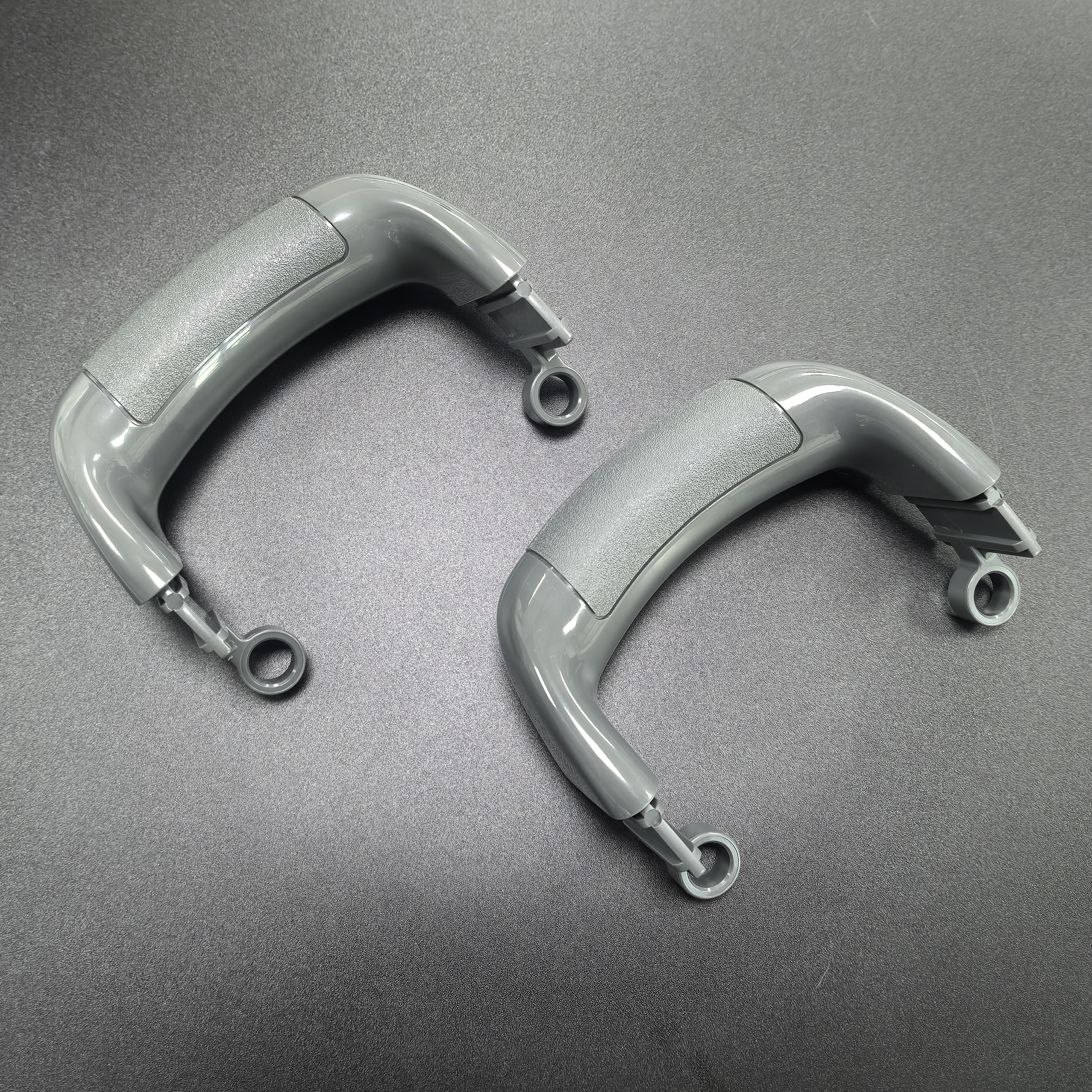

Geeignet für: Einfache, stabförmige Teile (z. B. Stuhlbeine, Werkzeuggriffe) mit einem klaren, linearen Gaskanal.
Beschreibung: Der Anschnitt und der Gaseinlass sind an gegenüberliegenden Enden des Teils positioniert. Dies ist oft der am meisten empfohlene und stabilste Ansatz.
Prozess: Kunststoff füllt den Hohlraum von einem Ende aus (z. B. zu 95 %). Dann wird vom anderen Ende Gas eingespritzt, das das Teil verdichtet und überschüssige Schmelze zurück zum Anguss drückt.
Profis:
Äußerst stabil und kontrollierbar. Trennt die Füll- und Gasdurchdringungsphase.
Reduziert das Risiko von Gasfingering drastisch.
Hervorragend geeignet, Einfallstellen in dicken Abschnitten abseits des Anschnitts zu beseitigen.
Nachteile:
Die Gaseindringlänge kann kürzer sein.
Erfordert Platz an der Angussseite, um die verdrängte Schmelze aufzunehmen.
Geeignet für: Große, flache Teile wie Haushaltsgeräte, Armaturenbretter in Autos und TV-Rahmen.
Beschreibung: Der Schieber und der Gaseinlass liegen weder zusammen noch direkt gegenüber, sondern sind in einem Winkel zueinander angeordnet.
Prozess: Bietet Flexibilität zur Anpassung an komplexe Teilegeometrien, bei denen der Hauptgaskanal nicht linear ist.
Profis:
Hohe Designflexibilität für asymmetrische Teile.
Nachteile:
Erfordert eine ausgefeilte CAE-Simulation, um den Gasfluss vorherzusagen und Abkürzungen zu vermeiden.
Geeignet für: Komplexe Teile mit nichtlinearen oder verzweigten Gaskanälen.
Verwenden Sie diese Checkliste bei der Analyse Ihrer Anschnitt- und Gaseinlasspositionen:
| Priorisieren Sie für das GATE: | Für den GAS-EINLASS priorisieren Sie: |
|---|---|
| ✅ Standort abseits des Hauptgaskanals. | ✅ Der Beginn des dicksten Abschnitts (Hauptgaskanal). |
| ✅ Anordnung gegenüber oder neben dem Gaseinlass. | ✅ Nähe zum letzten zu füllenden Bereich. |
| ✅ Ausgewogener Schmelzfluss, um den Kanal gleichmäßig zu umgeben. | ✅ Ein Bereich mit guter Formkühlung, um einen Gasaustritt zu verhindern. |
| ✅ Mehrere Anschnitte für große Teile zur Verkürzung der Fließlänge. | ✅ Eine nicht kosmetische oder verborgene Oberfläche (hinterlässt Spuren). |
Gasfingering: Gas breitet sich unkontrolliert in dünne Abschnitte aus.
Wahrscheinliche Ursache: Eine schlechte Angussposition führt zu einer unausgeglichenen Schmelzfront, die Gas in dünnen Bereichen einschließt. Das Gas „fingert“ sich dann falsch in die dicken Abschnitte.
Durchblasen von Gas: Gas strömt aus der Schmelzfront aus.
Wahrscheinliche Ursache: In einer Konfiguration auf der gleichen Seite verfestigte sich die Schmelzfront, bevor das Gas das Ende erreichen konnte, oder die Gasverzögerungszeit war zu lang.
Unvollständige Gaspenetration: Der Gaskanal ist kurz oder nicht vorhanden.
Wahrscheinliche Ursache: Die Anschnittposition führte dazu, dass die Schmelze am Eingang des Gaskanals abkühlte und gefror, bevor die Gasinjektion beginnen konnte.
Beim gasunterstützten Spritzgießen sind Anguss und Gaseinlass keine unabhängigen Variablen. Sie sind ein synergistisches Paar.
Der Anguss schafft die Voraussetzungen, indem er das anfängliche Schmelzflussmuster erzeugt.
Die Aufgabe des Gaseinlasses besteht darin, nach diesem Muster einzudringen und sich zu verdichten.
Die goldene Regel? Simulieren Sie immer zuerst. Der Einsatz von CAE-Software wie Moldflow ist nicht verhandelbar. Es ermöglicht Ihnen, den „Staffellauf“ vor dem Schneiden von Stahl zu visualisieren, was enorme Zeit- und Kosteneinsparungen bedeutet. Durch die sorgfältige Analyse und Optimierung der Partnerschaft zwischen Ihrem Anguss und Gaseinlass erschließen Sie das volle Potenzial von GAIM: atemberaubende, starke und kostengünstige Kunststoffteile.
