Die perfekte Übereinstimmung: Verständnis der kritischen Verbindung zwischen Injektionsformmaschinen Tonnage und Ihrer Form

Was bedeutet 'Tonnage' tatsächlich?

Das Wichtigste zuerst: 'Tonnage ' ist ein Maß für die Klemmkraft einer Injektionsformmaschine. Eine 100-Tonnen-Maschine kann eine Klemmkraft erzeugen, die 100 US-Tonnen (oder ungefähr 1.000 kN) entspricht, um die Form geschlossen zu halten.

Dies ist nicht nur eine zufällige Zahl; Es ist die primäre Verteidigung der Maschine gegen die immensen Kräfte, die während der Injektion erzeugt werden.

Der Kern der Beziehung: Bekämpfung von 'Formblitz '

Stellen Sie sich vor, Sie injizieren Hochdruck, geschmolzenes Kunststoff in eine geschlossene Form. Dieser Plastik drückt mit enormer Kraft gegen die Wände der Schimmelpilzhöhle und erzeugt die sogenannte 'Formtrennkraft' oder 'brichtende Kraft. '

Die Klemmkraft der Maschine (Tonnage) muss größer sein als diese Trennkraft. Wenn dies nicht der Fall ist, zwingt der Injektionsdruck die beiden Hälften der Form, sich zu trennen - selbst nur ein kleines Stück.

Das Ergebnis? Blitz.

Blitz ist die dünne, unerwünschte Kunststoffschicht, die in den Spalt zwischen den Formplatten eindringt. Es erzeugt defekte Teile, die kostspielig sekundäres Trimmen erfordern, Material verschwenden und die Form selbst im Laufe der Zeit sogar beschädigen können. Unzureichende Tonnage ist die Hauptursache für Blitz.

So bestimmen Sie die richtige Tonnage für Ihre Form

Wie berechnen Sie also die Klemmkraft, die Sie benötigen? Es kommt auf zwei Hauptfaktoren an, die von Ihrem Form- und Teildesign vorgegeben wurden:

1. Projizierter Bereich (a): Dies ist die größte Oberfläche des Teils (und des Futtersystems wie Läufer), wie aus der Richtung der Klemme aus zu sehen ist. Stellen Sie sich vor, Sie leuchten ein Licht durch das Teil auf eine Wand - der Schatten, den es wirkt, ist der projizierte Bereich.

• Größere Fläche = größere Trennkraft = mehr Tonnage erforderlich.

2. Hohlraumdruck (P): Dies ist der Druck im Schimmelpilzhohlraum während der Injektion. Es wird durch die materielle Viskosität (z. B. die PP -Flüsse leichter als PC), Wandstärke, Gate -Design und Injektionsgeschwindigkeit beeinflusst.

• Dünnere Wände, längere Durchflusswege und steifere Materialien erfordern einen höheren Hohlraumdruck.

Die einfache Berechnung:

Sie können die erforderliche Klemmkraft anhand dieser Formel schätzen:

Klemmkraft (Tonnen) = projizierte Fläche (in²) × Hohlraumdruck (PSI) / 2000

• Der Hohlraumdruck ist für die meisten Materialien typischerweise ein empirischer Wert zwischen 3.000 und 5.000 psi (20-35 MPa). Verwenden Sie für leicht fließende Materialien wie PS oder PE das untere Ende. Verwenden Sie für viskose Materialien wie PC oder PC/ABS das obere Ende. Bei sehr dünnwandigen Teilen kann der Druck 8.000 psi überschreiten.

Beispiel:
Nehmen wir an, Sie haben einen Teil mit einer projizierten Fläche von 20 in² (einschließlich des Läufers) und Sie verwenden ABS -Material. Sie schätzen den Hohlraumdruck auf 4.000 psi.

Klemmkraft = 20 in² × 4.000 psi / 2000 = 40 Tonnen

Es ist immer ratsam, einen Sicherheitsfaktor von 10 bis 20%hinzuzufügen. In diesem Fall wäre eine 50-Tonnen- oder 60-Tonnen-Maschine eine sichere und angemessene Wahl.

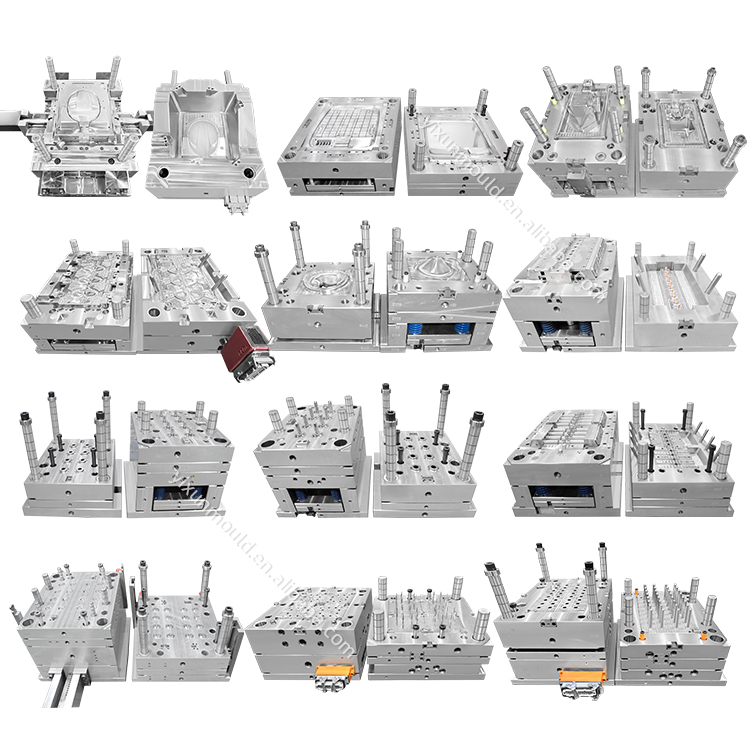

Jenseits der Tonnage: Andere kritische Schimmelpilze-zu-Maschine-Überprüfungen

Während Tonnage der Star der Show ist, hängt eine erfolgreiche Ehe zwischen Schimmel und Maschine von anderen entscheidenden Faktoren ab:

• Schimmelpilzgröße: Passt die Form physisch zwischen den Tiestangen der Maschine? Überprüfen Sie die Länge, Breite und Höhe der Form.

• Schließhöhe: Passt die Dicke der Form in den minimalen und maximalen Abstellbereich der Maschine? Eine Form, die zu dick ist, wird nicht schließen. Eine, die zu dünn ist, wird nicht richtig geklemmt.

• Ejektionsschlag: Bietet der Ejektorschlag der Maschine genügend Fahrt, um den fertigen Teil vollständig aus der Form zu schieben?

• Schusskapazität: Ist das maximale Schussvolumen der Maschine (in Unzen oder Gramm) größer als das Gesamtgewicht Ihres Teils und des Läufersystems? Eine Maschine, die nicht genug Kunststoff injizieren kann, erzeugt kurze Schüsse.

Key Takeaways

• Das Formgestaltung bestimmt die erforderliche Tonnage der Maschine, nicht umgekehrt.

• Unzureichende Tonnage verursacht Blitz; Übermäßige Tonnage ist verschwenderisch und kann die Form möglicherweise beschädigen.

• Berechnen Sie immer die erforderliche Kraft auf der Grundlage der projizierten Fläche und dem geschätzten Hohlraumdruck und fügen Sie einen Sicherheitsmarge hinzu.

• Vergessen Sie niemals, die anderen Kompatibilitätsfaktoren wie Formgröße, Schließung und Schusskapazität zu überprüfen.

Das Verständnis dieser Beziehung ist das Zeichen eines erfahrenen Molders. Indem Sie Ihr Tool sorgfältig mit der richtigen Maschine anpassen, gewährleisten Sie einen reibungslosen, effizienten und profitablen Produktionsprozess, der nach dem Schuss gedreht wurde.
