Die kritischen Auswirkungen einer falschen Trennlinien- und Anschnittauswahl in PC-Ringformen mit großer Kavität

Einführung: Die entscheidenden Entscheidungen beim Formenbau

In der Welt des Präzisionsspritzgusses haben nur wenige Entscheidungen so viel Gewicht wie die Wahl der Trennlinie und der Angussposition . Bei einem komplexen Hochleistungswerkzeug mit 16 Kavitäten, das ringförmige PC-Teile mit seitlichen Raststrukturen herstellt, sind diese Entscheidungen nicht nur technische Präferenzen – es sind grundlegende Entscheidungen, die darüber entscheiden, ob ein Projekt erfolgreich ist oder zu einer kostspieligen Lektion wird.

Dieser Blog bietet eine ausführliche technische Analyse dessen, was passiert, wenn diese kritischen Elemente falsch spezifiziert werden, und stützt sich dabei auf reale Fehlermodi, wissenschaftliche Prinzipien und Best Practices zur Schadensbegrenzung.

Teil I: Die Trennlinie – Wo sich zwei Hälften treffen und Probleme beginnen

Was ist eine Trennlinie?

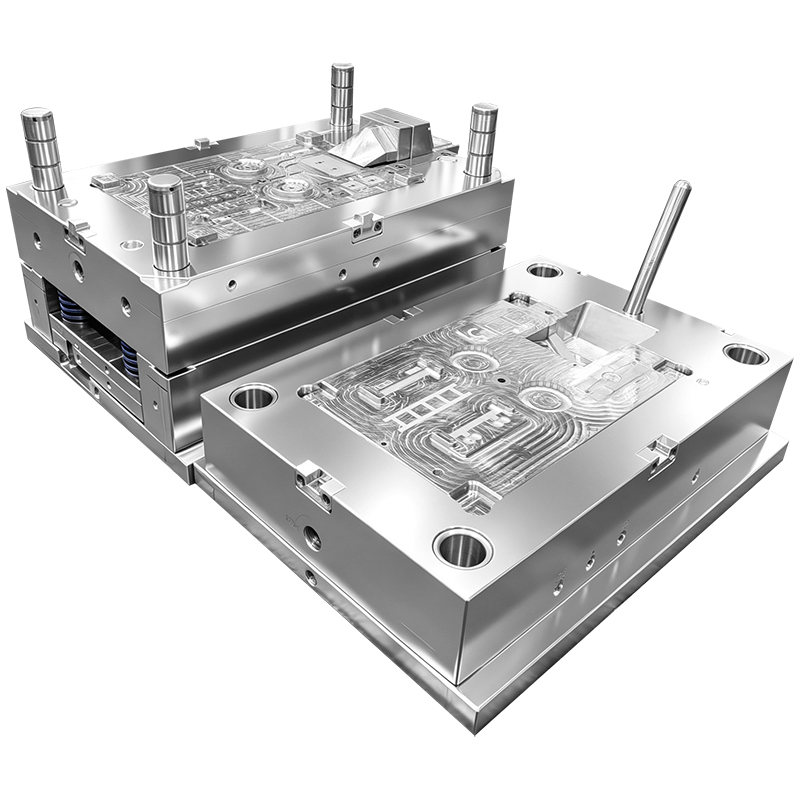

Die Trennlinie (oder Trennfläche) ist die Schnittstelle, an der sich die feste und die bewegliche Hälfte der Form trennen. Es definiert, wie sich die Form öffnet und, was noch wichtiger ist, wie das Kunststoffteil freigegeben wird. Für ringförmige (ringförmige) Komponenten stellt diese scheinbar einfache Schnittstelle besondere Herausforderungen dar.

Fehlermodus 1: Die Snap-Fit-Einklemmkatastrophe

Das Szenario:
Der Konstrukteur platziert die Trennlinie direkt über den seitlichen Einrastmerkmalen und geht davon aus, dass die Form einfach auseinanderbricht und das Teil freigibt.

Die Realität:
Die einrastenden Widerhaken, die aus der Ringwand nach außen ragen, bilden mechanische Hinterschneidungen . Wenn sich die Form öffnet, verriegeln sich diese Hinterschnitte physisch im Stahl und verhindern so ein Auswerfen. Das Ergebnis ist eines von drei Ergebnissen:

• Erzwungenes Herausziehen – Die Auswerferstifte dringen durch den Kunststoff und zerreißen die Schnappfinger.

• Spannungsweißwerden – Selbst wenn das Teil ausgeworfen wird, weist der Schnappbereich sichtbare Spannungsspuren (Haarrisse) aufgrund lokaler Überbeanspruchung auf.

• Werkzeugschaden – Die Stahlkanten des Schnapphohlraums splittern oder verformen sich unter der wiederholten Belastung.

Ursachenanalyse:
Bei der Auswahl der Trennfuge wurde nicht berücksichtigt, dass seitliche Vorsprünge nicht durch einfache axiale Formtrennung gelöst werden können. Durch die hinterschnittene Geometrie entsteht ein mechanischer Eingriff, der ohne Seitwärtsbewegung nicht überwunden werden kann.

Die Lösung: Es muss
ein Schiebermechanismus (Seitenkernzieher) eingeführt werden. Der Schieber bewegt sich senkrecht zur Formöffnungsrichtung und zieht sich aus der Rasthinterschneidung zurück, bevor das Teil ausgeworfen wird. Dies erhöht die mechanische Komplexität, ist jedoch für funktionale Schnappfunktionen nicht verhandelbar.

Fehlermodus 2: Die sichtbare ästhetische Narbe

Das Szenario:
Die Trennfuge wird auf der äußeren zylindrischen Oberfläche des Ringrings platziert – dem optisch auffälligsten Bereich.

Die Realität:
Jede Gussform hinterlässt an der Trennschnittstelle eine Maßlinie. Auf einer hochglänzenden, polierten PC-Oberfläche, die für optische oder kosmetische Anwendungen vorgesehen ist, ist diese Linie dauerhaft sichtbar – ein inakzeptabler Mangel für Automobilinnenverkleidungen, Unterhaltungselektronik oder medizinische Geräte.

Über die Ästhetik hinaus kann es Folgendes bewirken, wenn die Trennlinie mit einer Dichtfläche oder einem Montagedatum übereinstimmt:

• Leckagepfade in Flüssigkeitsanwendungen.

• Von den Konstruktionsvorgaben abweichende Presspassungen.

• Schlechte Haftung bei sekundären Arbeitsgängen wie Lackieren oder Plattieren.

Ursachenanalyse:
Der Designer gab der Einfachheit der Herstellung Vorrang vor dem Aussehen und der Funktion des Produkts.

Die Lösung:
Verschieben Sie die Trennlinie nach:

• Die natürlichen Kanten des Rings (Ober- und Unterseite).

• Die Oberfläche des Innendurchmessers , wo sie nicht sichtbar ist.

• Eine abgestufte Konfiguration , bei der die Linie einem nicht ebenen Pfad entlang versteckter Ecken folgt.

Bei Formen mit großer Kavität kann dies komplexe geteilte Einsätze erfordern, aber die ästhetischen und funktionalen Vorteile rechtfertigen die zusätzlichen Kosten.

Fehlermodus 3: Blitzbildung – der unerwünschte dünne Film

Das Szenario:
Die Trennfläche ist eine flache, breite Ebene in der Nähe des Angusses, wo der Einspritzdruck am höchsten ist.

Die Realität:
PC wird mit hohen Drücken (oft über 150 MPa) eingespritzt, um dünne ringförmige Abschnitte zu füllen. Wenn die Trennfläche Folgendes aufweist:

• Unzureichende Klemmkraft.

• Mikroskopische Oberflächenunregelmäßigkeiten durch maschinelle Bearbeitung.

• Leichte Fehlausrichtung zwischen den Formhälften.

Geschmolzenes PC dringt in den mikroskopisch kleinen Spalt ein und bildet Grate – einen dünnen, spröden Kunststofffilm, der sich von der Teilekante aus erstreckt. Flash erfordert:

• Manuelles oder automatisiertes Entgraten (kostspielig).

• Beim Entfernen besteht die Gefahr einer Beschädigung der Snap-Fit-Geometrie.

• Es besteht die Möglichkeit, dass Flash-Partikel die nachgeschaltete Baugruppe verunreinigen.

Ursachenanalyse:
Die Trennfuge befand sich in einer Hochdruckzone ohne ausreichende Stahlunterstützung oder Verriegelungswinkel.

Die Lösung:

• Verschieben Sie die Trennfuge nach Möglichkeit vom Angussbereich weg.

• Verwenden Sie konische Verriegelungen oder Teilverriegelungen, um eine starre Ausrichtung unter Druck sicherzustellen.

• Erhöhen Sie die Härte des Formstahls und schleifen Sie die Trennflächen präzise.

• Reduzieren Sie die projizierte Fläche, um die erforderliche Klemmkraft zu minimieren.

Teil II: Das Tor – Wo Plastik eindringt und Probleme beginnen

Der Anguss ist der Kanal, durch den geschmolzenes PC in den Hohlraum fließt. Bei einer Form mit 16 Kavitäten hat die Anschnittkonstruktion direkten Einfluss auf die Füllbalance, die Teilegeometrie und die Zykluszeit.

Fehlermodus 4: Der ovale Ring – anisotrope Schrumpfung

Das Szenario:
Ein einzelner punktgenauer Anguss wird in der Mitte des ringförmigen Rings platziert (Einspritzung an der Nabe) und beruht auf einer radialen Strömung, um den Ring zu füllen.

Die Realität:
PC ist ein teilkristalliner Thermoplast (obwohl er oft als amorph angesehen wird), aber er weist eine anisotrope Schrumpfung auf – die Schrumpfung ist in Fließrichtung größer als in Querrichtung. Wissenschaftliche Untersuchungen haben bestätigt, dass bei ringförmigen Teilen die maximale Schrumpfung entlang der Strömungsrichtung auftritt.

Das heisst:

• Das Teil schrumpft entlang des Fließwegs vom Anguss zur gegenüberliegenden Wand stärker.

• In radialer Richtung (Dickenrichtung) tritt eine geringere Schrumpfung auf.

• Das Ergebnis: Aus einem kreisförmigen Ring wird ein Oval – die Unrundheit kann bei einem Teil mit 100 mm Durchmesser 0,5–1,0 mm erreichen, wodurch es für Lager-, Dichtungs- oder Rotationsanwendungen unbrauchbar wird.

Ursachenanalyse:
Ein einzelner Anschnitt zwingt die Schmelze dazu, auf einem langen, gewundenen Weg um den Ring herum zu fließen, wodurch ein starker Orientierungsgradient entsteht.

Die Lösung:

• Implementieren Sie Mehrpunkt-Anschnitte – idealerweise 3 oder 4 gleichmäßig verteilte Anschnitte um den Umfang herum.

• Verwenden Sie Filmanschnitte (Fächer) , die die Schmelze gleichmäßig über die gesamte Ringbreite einbringen.

• Alternativ kann bei großen Ringen ein Membranschieber am Ende des Rings eine gleichmäßigere Fließfront erzeugen.

Fallbeispiel:
Eine Studie an einer kreisförmigen Kunststoff-Lüfterabdeckung zeigte, dass der Wechsel von einem einzelnen Mittelanschnitt zu vier Tunnelanschnitten am Rand die Ovalität um 60 % reduzierte und sichtbare Fließspuren beseitigte.

Fehlermodus 5: Ungleichgewicht von Kavität zu Kavität in Formen mit 16 Kavitäten

Das Szenario:
Das Angusssystem erscheint symmetrisch, aber die Angussgrößen sind nicht für den Durchflussausgleich angepasst.

Die Realität:
In Formen mit mehreren Kavitäten erzeugt die Schmelzrheologie ein Phänomen, das „Race Tracking“ oder „Flow Hesitation“ genannt wird . Selbst bei geometrisch identischen Kanallängen führt die Schererwärmung dazu, dass die Schmelze bevorzugt in Hohlräume mit geringerem Widerstand fließt, was zu Folgendem führt:

• Kurze Schüsse (unvollständige Füllungen) in einigen Hohlräumen.

• Überpacken und Flashen in anderen.

• Gewichtsschwankungen von ±2–3 % zwischen den Kavitäten – für Präzisionsteile nicht akzeptabel.

Ursachenanalyse:
Das Design berücksichtigte nicht das nicht-Newtonsche, strukturviskose Verhalten von PC. Wenn die Schmelze im Angusskanal schert, sinkt die Viskosität, was den Fluss zu den nachgeschalteten Hohlräumen beschleunigt und zu einem kaskadierenden Ungleichgewicht führt.

Die Lösung:

• Verwenden Sie natürlich ausbalancierte Angusskanäle (H-Typ oder radial) – identische Fließweglängen und -querschnitte vom Anguss bis zu jedem Anschnitt.

• Wenn ein natürlicher Ausgleich nicht möglich ist, verwenden Sie Flow Simulation (Moldflow/Sigmasoft) , um die Angusskanaldurchmesser iterativ für einen künstlichen Ausgleich anzupassen.

• Ziehen Sie Heißkanalsysteme mit Nadelverschluss in Betracht – jede Kavität wird nacheinander geöffnet, wodurch eine Laufverfolgung vollständig vermieden wird.

Fehlermodus 6: Gate Splay – Der unschöne Oberflächendefekt

Das Szenario:
Ein punktgenauer Anguss wird wegen seiner selbstzerstörenden Wirkung ausgewählt, aber er ist direkt auf einem sichtbaren, hochglänzenden Bereich des ringförmigen Teils positioniert.

Die Realität:
Beim Einspritzen strömt die Schmelze mit extrem hohen Schergeschwindigkeiten (>10⁵ s⁻¹) durch die kleine Anschnittöffnung. Diese hohe Scherung verursacht:

• Reibungserwärmung führt zu örtlicher Zersetzung der Schmelze (Brandflecken).

• Fontänen-Flow-Effekte , die ein ausgeprägtes „Gate-Blush“- oder „Spreizmuster“ erzeugen, das vom Gate ausgeht.

• Restliche Angussspuren – auch nach dem Entgasen bleibt eine kleine Spitze zurück, die nachbeschnitten werden muss.

Bei PC-Teilen mit polierter oder verchromter Oberfläche handelt es sich bei diesen Mängeln um nicht verhandelbare Ausschussware.

Ursachenanalyse:
Angussposition und -typ wurden ohne Berücksichtigung der endgültigen Anforderungen an das Erscheinungsbild des Teils ausgewählt.

Die Lösung:

• Verwenden Sie U-Boot-(Tunnel-)Tore , die sich am nicht sichtbaren Innendurchmesser oder an der Unterseite des Rings befinden.

• Verwenden Sie Cashew-Gatter (gebogener Tunnel) , die von einer verdeckten Oberfläche in den Hohlraum gelangen und sich beim Auswerfen selbsttätig entleeren.

• Für maximale Ästhetik verwenden Sie einen Hot-Drop-Gate mit thermischer Abschaltung, der keine Spuren hinterlässt.

Fehlermodus 7: Jetting – Das schlängelnde Strömungschaos

Das Szenario:
Ein weit von der Kavitätswand entfernter Anschnitt ermöglicht den ungehinderten Eintritt der Schmelze ohne Behinderung.

Die Realität:
Anstatt als gleichmäßige Wellenfront voranzuschreiten, tritt die Schmelze als „Jet“ aus dem Anschnitt aus – ein dünner Hochgeschwindigkeitsstrom, der sich durch den Hohlraum schlängelt, bevor er sich wieder in sich selbst zusammenfaltet. Dadurch entsteht:

• Hohlräume und Lufteinschluss.

• Schweißnähte an den Faltpunkten.

• Sichtbare Fließlinien auf der Oberfläche.

Besonders häufig kommt es bei ringförmigen Teilen mit Anschnitten an der Seitenwand vor, bei denen die Schmelze über den offenen Durchmesser „schießt“.

Ursachenanalyse:
Das Tor wurde mit einem unzureichenden Wandwiderstand positioniert, um eine laminare Strömung zu fördern.

Die Lösung:

• Platzieren Sie Anschnitte so, dass die Schmelze auf eine gegenüberliegende Wand trifft und so eine gleichmäßige Fließfront fördert (z. B. Anschnitte an der Ringkante fließen in eine „Ziel“-Wand).

• Erhöhen Sie die Torgröße, um Scherung und Geschwindigkeit zu reduzieren.

• Verwenden Sie einen eingeschränkten Anschnitt, gefolgt von einem Schmelzkissenabschnitt , um die kinetische Energie vor dem Eintritt in die Kavität zu verteilen.

Teil III: Die Wissenschaft – Warum der PC alles noch schlimmer macht

Polycarbonat ist ein besonders unverzeihliches Material für diese Fehler:

Teil IV: Best Practices – Ein präventiver Rahmen

A. Pre-Tooling-Simulation (nicht verhandelbar)

Investieren Sie vor dem Schneiden von Stahl in eine CAE-Strömungsanalyse :

1. Moldflow oder Sigmasoft zur Simulation:

   • Füllmuster für jedes Gate-Standortszenario.

   • Druckabfall im Angusssystem.

   • Schrumpfungs- und Verzugsvorhersagen.

   • Positionen und Stärke der Schweißnähte.

2. Strukturelle FEA zur Validierung der Schnappintegrität nach dem Entformen.

B. DFM-Überprüfungscheckliste (Design for Manufacturability).

C. Versuchsplan – Systematische Validierung

Überprüfen Sie bei Formversuchen nicht nur, ob die Teile „gut“ sind. Quantifizieren Sie:

• Gewichtsvariation von Kavität zu Kavität – Ziel <0,5 %.

• Teilovalität – messen Sie mindestens drei Dimensionen rund um den Ring.

• Durchbiegungskraft beim Einrasten – mit der Konstruktionsspezifikation vergleichen.

• Messung des Oberflächenglanzes – Überprüfung am Anschnitt und an der gegenüberliegenden Wand.

Fazit: Machen Sie es gleich beim ersten Mal richtig

Die Trennlinie und der Anguss sind keine nachträglichen Überlegungen – sie sind primäre Designtreiber , die jeden Aspekt der Formqualität beeinflussen. Für Ihr ringförmiges PC-Teil mit 16 Kavitäten und Snap-Fit-Funktionen:

Die Kosten für die Korrektur dieser Fehler nach dem Schneiden des Stahls sind 10–100-mal höher als für die Korrektur dieser Fehler in der Entwurfsphase. Und bei einer Form mit 16 Kavitäten vervielfacht sich die Ausschussrate aufgrund eines einzelnen Konstruktionsfehlers über alle Kavitäten hinweg, sodass eine kleine Fehlkalkulation zu einem großen finanziellen Verlust führt.

Investieren Sie in Simulation. Priorisieren Sie ein gründliches DFM. Und unterschätzen Sie niemals die bescheidene Trennlinie und das Tor – sie halten Ihr gesamtes Projekt zusammen.
