In der Welt des Spritzgießens verändert die Größe alles. Aber es gibt einen noch größeren Sprung: den Übergang von Standardformen zu den Extremen.

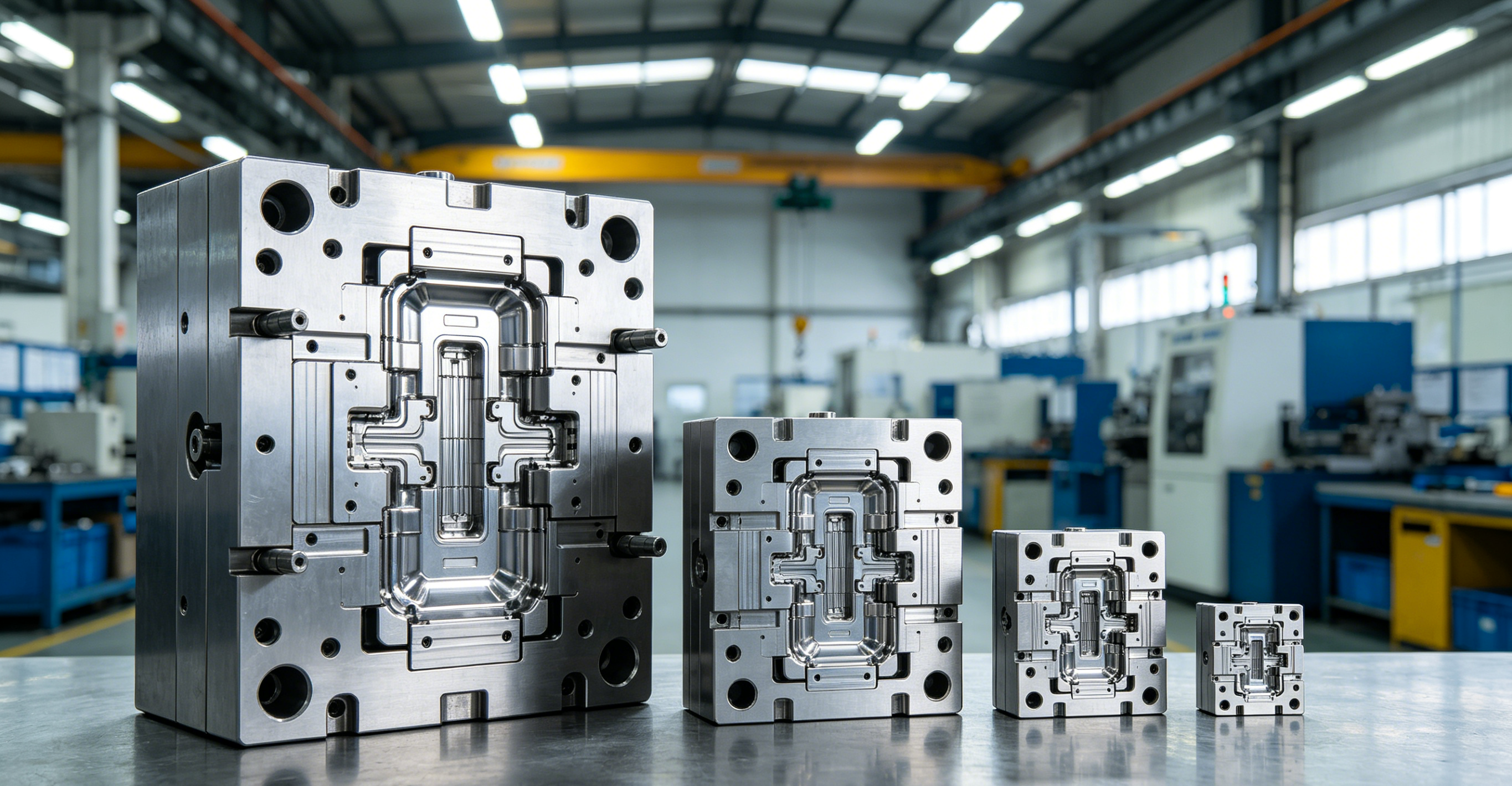

An einem Ende gibt es große Formen – 20-Tonnen-Monster, die Autostoßstangen und Kühlschrankauskleidungen herstellen. Auf der anderen Seite stehen hochpräzise Mikroformen – winzige Stahlblöcke, aus denen medizinische Katheter und Zahnräder für Uhren hergestellt werden, oft kleiner als ein Reiskorn.
Betrachtet man beide Extreme, wird eines klar: Großformenbau ist „Bauingenieurwesen“. Mikroformenbau ist „Mikrochirurgie“. Außer dem Namen haben sie fast nichts gemeinsam.
Hier ist ein praktischer Drei-Wege-Vergleich.
Kategorie | Typische Produkte | Produktgröße |
|---|---|---|
Große Formen | Autostoßstangen, Instrumententafeln, Kühlschrankauskleidungen, Industriepaletten, Mülltonnen | > 0,6 m (2 Fuß), bis zu 2 m+ |
Standardformen | Stuhlsitze, Werkzeuggriffe, Kleingerätegehäuse, Kfz-Innenraumklammern | 0,1 m – 0,6 m (4 Zoll – 2 Fuß) |
Hochpräzise Mikroformen | Medizinische Katheter, mikrofluidische Chips, Uhrengetriebe, Hörgerätegehäuse, Glasfaseranschlüsse, Mikrogetriebe für Drohnen | < 10 mm (0,4 Zoll), oft Submillimeter-Merkmale |
Jede Formgröße kämpft einen anderen Kampf.
Kategorie | Hauptfeind | Sekundärer Feind |
|---|---|---|
Große Formen | Schwerkraft – Der 20-Tonnen-Rohling sackt unter seinem Eigengewicht durch. Der Maschinentisch federt aus. | Hitze – 8-stündige Endbearbeitungsdurchgänge führen zu einer Wärmeausdehnung, die die Toleranzen um mehr als 0,1 mm verschiebt. |
Standardformen | Vibration – Das Rattern des Werkzeugs beeinträchtigt die Oberflächengüte. | Standzeit – Geschwindigkeit und Verschleiß ausgleichen. |
Mikroformen | Maßstab – Ein 0,1-mm-Schaftfräser ist dünner als ein menschliches Haar. Ohne Mikroskop kann man den Schnitt nicht sehen. | Kraft – Die Schneidkraft kann das Werkzeug sofort zerbrechen lassen. Die Maschine muss den Schnitt „fühlen“, nicht sehen. |
Sie können nicht dieselbe Maschine für eine 20-Tonnen-Form und eine Mikroform verwenden.
Kategorie | Maschinentyp | Wichtige Spezifikationen |
|---|---|---|
Große Formen | Brückenmühle/Portal – Massive Gusseisenbetten, 5-10 m+ Verfahrweg | Niedrige Drehzahl (6-12.000), hohes Drehmoment (500+ Nm), Kühlmittel durch die Spindel (30-70 bar) |
Standardformen | Vertikaler 3/5-Achsen-VMC – Das Arbeitstier in jedem Werkzeugbau | Mittlere Drehzahl (15–20.000), gute Beschleunigung, 40/50-Kegelspindeln |
Mikroformen | Hochgeschwindigkeits-Mikrobearbeitungszentrum – Extrem präzise, vibrationsgedämpft | Ultrahohe Drehzahl (40.000 – 80.000+), HSK-E25/32-Kegel, luftgelagerte Spindeln, Submikrometer-Feedback (0,05 μm Auflösung) |
Wichtige Erkenntnis: Eine große Formmaschine benötigt Drehmoment . Eine Mikroformmaschine benötigt Geschwindigkeit und keine Reibung . In der Mitte steht eine Standardformmaschine.
Die Denkweise der CAM-Programmierung ist völlig anders.
Kategorie | Strategie | Analogie |
|---|---|---|
Große Formen | Glatte, kontinuierliche Wege – Sie können ein 20-Tonnen-Portal nicht stoppen. Keine scharfen Ecken. Um die Belastung konstant zu halten, verwenden Sie Trochoidenfräsen. | Fahren eines Kreuzfahrtschiffes – Abbiegungen müssen meilenweit im Voraus geplant werden. |
Standardformen | Hochgeschwindigkeitsbearbeitung – Heben, Eintauchen, konstante Beschleunigung/Verzögerung. | Sportwagen fahren – Agil, schnelle Richtungswechsel. |
Mikroformen | Äußerste Vorsicht – der Werkzeugrundlauf muss <1 μm betragen. Schnitttiefen werden in Mikrometern gemessen (0,005–0,02 mm pro Durchgang). Kein Gleichlauffräsen an Ecken – Werkzeuge rasten sofort ein. | Augenoperation durchführen – Eine falsche Bewegung ruiniert alles. |
Kategorie | Thermische Herausforderung | Lösung |
|---|---|---|
Große Formen | Hitzestau – Ein 8-stündiger Endbearbeitungsdurchgang führt dazu, dass Form und Maschine „wachsen“. | Klimatisierte Werkstatt (22°C ±1°C). Die Maschine muss vor dem Schneiden 1–2 Stunden lang in der Hitze einweichen. |
Standardformen | Lokalisierte Erwärmung – Der Schnittbereich erwärmt sich, der Rest bleibt jedoch kühl. | Standardkühlmittel (Luftnebel oder Flut). |
Mikroformen | Kein Platz für Kühlmittel – Ein 0,2-mm-Schaftfräser kann keinen Kühlmittelstrahl haben. Das Werkzeug ist kleiner als die Düse. | Minimalmengenschmierung (MQL) – ein Ölnebel, der so fein ist, dass er den Span nicht stört. Oder kryogene Kühlung für bestimmte Materialien. |
Kategorie | Verfahren | Herausforderung |
|---|---|---|
Große Formen | Messen auf der Maschine – Die CNC wird zum KMG. Infrarotsonden scannen die Oberfläche, während das Teil noch eingespannt ist. | Sie können eine 20-Tonnen-Form nicht heben. Ein Versuch, es richtig zu machen. |
Standardformen | Offline-KMG – Entfernen Sie die Form und bringen Sie sie zum Messlabor. | Einfach. Eingespielter Prozess. |
Mikroformen | Optische/Vision-Systeme – Berührungslose Messung mit Mikroskopen, Weißlichtinterferometrie oder Laserscanning. | Eine Tastsonde würde die Mikrofunktionen beschädigen. Das Messen ist so schwierig wie das Bearbeiten. |
Besonderheit | Große Form | Standardform | Hochpräzise Mikroform |
|---|---|---|---|
Produktgröße | > 0,6 m (2 Fuß) | 0,1m – 0,6m | < 10 mm (häufig < 1 mm Merkmale) |
Schimmelgewicht | 5 – 50+ Tonnen | 50 kg – 2 Tonnen | < 5 kg (oft < 1 kg) |
Hauptfeind | Schwerkraft und Hitze | Vibration | Maßstab und Kraft |
Maschinentyp | Brückenmühle / Portal | Vertikaler 3/5-Achsen-VMC | Hochgeschwindigkeits-Mikrobearbeitungszentrum |
Spindeldrehzahl | 6.000 – 12.000 | 15.000 – 20.000 | 40.000 – 80.000+ |
Werkzeugdurchmesser | 20mm – 125mm | 6mm – 20mm | 0,1 mm – 2 mm |
Kühlung | Hochdruck durch die Spindel (30-70 bar) | Luftnebel / Überschwemmung | MMS oder kryogen |
Schnittanalogie | Tiefbau (schwer, langsam, sanft) | Sportwagen (agil, ausgewogen) | Mikrochirurgie (unsichtbar, zerbrechlich, präzise) |
Inspektion | Messen auf der Maschine (CNC als KMG) | Offline-KMG | Optisch / Sicht (berührungslos) |
Wenn Sie sich zwischen diesen drei Welten bewegen, brauchen Sie einen kompletten mentalen Reset.
Bei großen Formen geht es darum, Schwerkraft und Hitze zu bewältigen . Sie denken wie ein Bauingenieur. Bei jeder Entscheidung werden Durchbiegung und Wärmeausdehnung berücksichtigt.
Bei Standardformen geht es um handwerkliches Können . Scharfe Werkzeuge, gute Oberflächen, zuverlässige Zyklen. Der Sweet Spot der Branche.
Bei hochpräzisen Mikroformen geht es darum, das Unsichtbare zu sehen . Ihre Werkzeuge sind dünner als Haare. Ihre Maschine muss den Schnitt spüren, da Sie ihn nicht sehen können. Ein Mikrometer Unrundheit bedeutet, dass das Werkzeug kaputt ist.
Eine einfache Faustregel:
Wenn das Produkt auf Ihren Schreibtisch passt → Standardform.
Wenn das Produkt größer ist als Ihre Armspanne → Große Form.
Wenn das Produkt auf Ihre Fingerspitze passt → Hochpräzise Mikroform.
Jeder ist eine Welt für sich. Wähle deinen Kampf.
