Die Marathon-Form: Engineering für 10 Millionen Zyklen und mehr

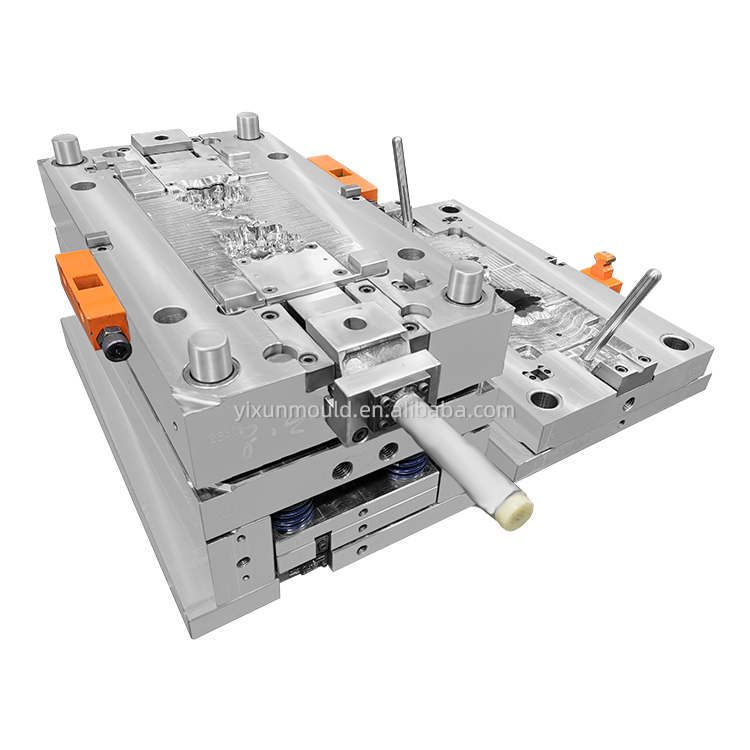

1. Das Paradigma: Vom Werkzeug zum integrierten System

Eine Marathon-Form ist ein integriertes System, bei dem jede Komponente so ausgewählt und konzipiert ist, dass sie unter kontinuierlichen, hohen Belastungsbedingungen perfekt harmoniert. Die wichtigsten Kennzahlen verlagern sich von den Anschaffungskosten zu den Gesamtbetriebskosten (TCO), die Folgendes umfassen:

• Zykluszeiteffizienz: Der Wert einer einzelnen Sekunde, multipliziert mit 10 Millionen.

• Verfügbarkeitsprozentsatz: Ziel ist es, so nah wie möglich an 100 % zu liegen.

• Qualitätsertrag: Minimierung des Ausschusses vom ersten bis zum letzten Teil.

• Vorhersehbare Wartung: Ausfallzeiten planen, nicht darunter leiden.

2. Der Motor: Kompromisslose Materialwissenschaft

Ermüdung und Abnutzung sind die Reibungskräfte bei unserem Marathon. Wir bekämpfen sie mit Metallurgie.

• Hohlraum und Kern: Wir gehen über standardmäßige vorgehärtete Stähle hinaus. Die Wahl fällt auf Hochleistungswerkzeugstähle wie 1.2344 (H13) wegen seiner überlegenen thermischen Ermüdungsbeständigkeit und Zähigkeit, oft gehärtet auf HRC 48–52. Für Anwendungen, die absolute Reinheit und Korrosionsbeständigkeit erfordern (z. B. optische Komponenten, medizinische Teile), ist ein gehärteter Edelstahl wie S136 unverzichtbar. Dies verhindert eine Verschlechterung der Oberfläche und stellt sicher, dass die Qualität der Teile niemals schwankt.

• Die beweglichen Teile: Das Skelett der Form muss genauso belastbar sein wie ihr Herz.

• Auswurfsystem: Auswerferstifte und -hülsen sind die Arbeitspferde. Sie sind aus Schnellarbeitsstahl (HSS) gefertigt und häufig mit verschleißfesten Beschichtungen wie TiN oder DLC versehen.

• Schieber und Heber: Diese komplexen Mechanismen bestehen aus hochwertigem Stahl und werden Oberflächenbehandlungen wie Nitrieren unterzogen, um eine harte, reibungsarme Oberfläche zu schaffen, die Abrieb verhindert und Millionen fehlerfreier Zyklen gewährleistet.

3. Das Nervensystem: Intelligenter Fluss und Kontrolle

Wie sich Material und Energie durch die Form bewegen, bestimmt deren Effizienz.

• Heißkanalsystem: Die nicht verhandelbare Arterie. Ein erstklassiger Heißkanal ist der Grundstein für Automatisierung und Effizienz. Marken wie Husky oder Mold-Masters werden für Folgendes ausgewählt:

• Präzisionssteuerung: Die individuelle Zonensteuerung sorgt für perfektes Füllen und Packen in allen Hohlräumen.

• Zuverlässigkeit: Entwickelt, um thermischen Zyklen und mechanischer Beanspruchung Millionen von Zyklen ohne Ausfall standzuhalten.

• Erweiterte Anschnittsysteme: Nadelverschlusssysteme sorgen für saubere, kontrollierbare Anschnitte, die für Teile mit kritischem Erscheinungsbild und optimierte Zyklen unerlässlich sind.

• Das Kreislaufsystem: Konforme Kühlung. Hitze ist der Feind der Geschwindigkeit. Herkömmliche gebohrte Kühlkanäle reichen nicht aus. Eine Marathon-Form nutzt konforme Kühlung – Kanäle, die die Geometrie des Teils widerspiegeln. Dies wird häufig durch additive Metallfertigung (3D-Druck) erreicht, die gleichmäßig nahe an der Teileoberfläche verlaufende Kühllinien ermöglicht, die Zykluszeiten verkürzt und Verzug verhindert.

4. Die Blaupause: Datengesteuertes Design

Eine Marathon-Form entsteht im digitalen Bereich und wird validiert, bevor ein einzelner Stahlblock geschnitten wird.

• Mold Flow Analysis (MFA): Das ist kein Luxus; es ist ein obligatorischer Schritt. MFA simuliert die Füll-, Verpackungs- und Kühlphasen, um:

• Gleichgewicht sicherstellen: Stellen Sie sicher, dass sich alle Hohlräume gleichzeitig und gleichmäßig füllen.

• Fehler vorhersagen: Identifizieren Sie potenzielle Bindenähte, Lufteinschlüsse und Einfallstellen.

• Kühlung optimieren: Validieren Sie die Effizienz des konformen Kühldesigns.

• Finite-Elemente-Analyse (FEA): Die strukturelle Integrität der Form wird simuliert, um sicherzustellen, dass sie den wiederholten Klemm- und Einspritzdrücken über ihre gesamte Lebensdauer ohne Durchbiegung standhält.

5. Das Support-Team: Wartungsfreundlichkeit und Ersatzteile

Kein Athlet tritt ohne ein Unterstützungsteam auf. Das Team der Form ist ihr Wartungsplan.

• Design for Service (DFS): Die Form ist so konzipiert, dass die Wartung eine Kernfunktion darstellt. Schiebereinheiten, Heber und ganze Einsatzblöcke sind modular aufgebaut und ermöglichen einen schnellen Ausbau und Austausch, um ungeplante Ausfallzeiten zu minimieren.

• Das „Ersatzreifen“-Kit: Neben der Produktionsform wird ein umfassender Satz wichtiger Ersatzteile hergestellt. Dazu gehören ein kompletter Satz Hohlraum-/Kerneinsätze, Schieber und ein komplettes Sortiment an Auswerferstiften. Wenn irgendwann Verschleiß festgestellt wird, erfolgt der Austausch schnell und geplant, kein panischer Notfall.

Fazit: Das Winning Mindset

Die Konstruktion einer Form für 10 Millionen Zyklen ist ein Beweis für eine Philosophie: Qualität ist eingebaut, nicht geprüft. Haltbarkeit ist geplant, nicht erhofft.

Es handelt sich um eine erhebliche Kapitalinvestition, die sich jedoch mit jedem fehlerfreien Zyklus auszahlt. Es ist der Unterschied zwischen dem Besitz eines Werkzeugs, das Sie durch Ausfallzeiten und Ausschuss Geld kostet, und dem Besitz eines Kapitalvermögens, das Jahr für Jahr vorhersehbare, qualitativ hochwertige Ergebnisse liefert. Im Marathon der Massenproduktion hält die richtige Form nicht nur Schritt – sie bestimmt auch die Siegerform.
