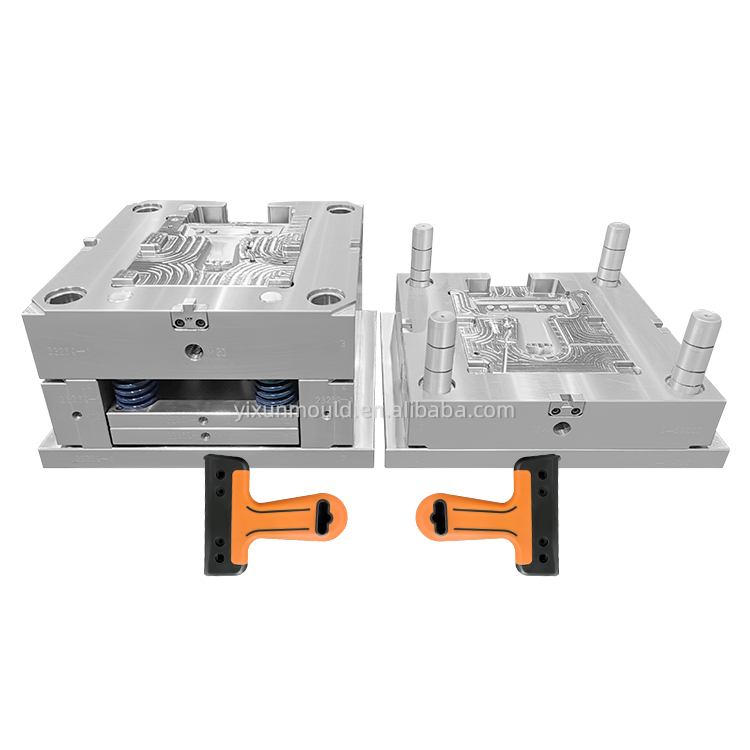

Design von Kunststoffspritzgussformen: Schlüsselfaktoren für Präzision

Die Werkzeugphase bleibt der kapitalintensivste Schritt in der modernen Kunststoffherstellung. Es birgt ein erhebliches finanzielles Risiko für Unternehmen, die neue physische Produkte auf wettbewerbsintensiven Märkten einführen. Sie müssen diesen Schritt gleich beim ersten Mal richtig machen, um später keinen großen Kapitalverlust zu vermeiden. Fast 80 Prozent der endgültigen Qualität eines Teils legen Ingenieure bereits in der ersten Entwurfsphase fest. Diese frühzeitige Planung bestimmt auch die Fabrikzykluszeiten und die Endkosten pro Einheit. Wenn Sie diesen wichtigen Validierungsschritt überstürzen, werden Sie mit endlosen Hürden in der nachgelagerten Produktion konfrontiert. Um eine hochleistungsfähige Präzisionsform zu erhalten , muss man weit über die grundlegende Teilegeometrie hinausblicken. Wir müssen uns eingehend mit fortgeschrittener thermischer Dynamik, komplexem Polymerverhalten und strengen Kriterien für die Anbieterbewertung befassen. Diese technischen Faktoren bestimmen letztendlich Ihren langfristigen Produktionserfolg. Dieser umfassende Leitfaden untersucht die verborgenen Mechanismen der Werkzeugarchitektur und fortschrittlicher digitaler Validierungsworkflows. Sie erfahren praktische technische Strategien zur effizienten Optimierung Ihrer Teile, bevor Sie teuren Stahl schneiden.

Key Takeaways

• Vorabvalidierung spart Kapital: Rigorous Design for Manufacturability (DFM) und Simulation machen kostspielige Werkzeugmodifikationen nach der Bearbeitung überflüssig.

• Wärmemanagement bedeutet Präzision: Fortschrittliche Kühllayouts bestimmen die Dimensionsstabilität und Zyklusgeschwindigkeit.

• Die Partnerbewertung ist wichtig: Ein glaubwürdiger Werkzeugbaupartner priorisiert eine transparente Risikobewertung gegenüber dem niedrigsten Erstangebot.

Die geschäftlichen Auswirkungen des Kunststoffspritzgussdesigns

Anstatt sich ausschließlich auf Erstangebote zu konzentrieren, müssen Unternehmen der langfristigen Rentabilität der Fertigung Vorrang einräumen. Ein sorgfältig konstruiertes Kunststoff-Spritzgussformdesign reduziert die kostspieligen Ausschussraten in der Fabrik erheblich. Es minimiert unerwartete Maschinenstillstandszeiten, die durch gebrochene Auswerferstifte oder Abrieb verursacht werden. Außerdem verlängert es die Nutzungsdauer Ihres Werkzeugs erheblich. Jede einzelne technische Entscheidung, die in dieser Phase getroffen wird, wirkt sich direkt auf den gesamten Produktionslebenszyklus aus. Sie können es sich hier nicht leisten, Abstriche zu machen.

Als nächstes müssen wir die Zykluszeitökonomie genau untersuchen. Ein Bruchteil einer Sekunde mag auf den ersten Blick völlig vernachlässigbar erscheinen. Wenn Sie jedoch die Abkühl- und Auswurfsequenzen um nur 0,5 Sekunden verkürzen, erhöht sich Ihre Kapitalrendite exponentiell. Diese Skalierung wird bei Großserienproduktionen, die in die Millionen gehen, enorm. Durch schnellere Zyklen produzieren Sie deutlich mehr Teile pro Schicht. Sie verbrauchen weniger elektrische Energie pro Einheit. Ihre Gesamtgemeinkosten sinken erheblich.

Darüber hinaus führt eine schlechte Werkzeugarchitektur direkt zu häufigen Fehlern in der nachgelagerten Fertigung. Es kann zu frustrierenden Einfallstellen, starken strukturellen Verformungen, übermäßigem Randgrat oder unvollständigen Kurzschüssen kommen. Diese Fehler zerstören kosmetische Oberflächen sofort. Sie gefährden auch die interne strukturelle Integrität Ihres geformten Produkts. Letztendlich verschiebt die Verfolgung dieser hartnäckigen Mängel Ihre angestrebte Markteinführungszeit um Monate. Ein proaktiver technischer Ansatz verhindert diese schwerwiegenden Mängel vollständig.

Diagramm zur Auswirkung der Zykluszeitverkürzung (basierend auf 1 Million Teilen)

Kernarchitekturelemente einer Präzisionsform

Strategische Anguss- und Läufersysteme

Wie geschmolzenes Polymer in den Stahlhohlraum gelangt, bestimmt vollständig die Qualität Ihres endgültigen Teils. Sie müssen Heißkanal- und Kaltkanalkonfigurationen sorgfältig abwägen. Heißkanäle sorgen dafür, dass der Kunststoff im beheizten Werkzeugverteiler vollständig geschmolzen bleibt. Sie eignen sich perfekt für großvolumige kommerzielle Auflagen. Sie eliminieren verschwendetes Angussmaterial pro Zyklus vollständig. Kaltkanäle bleiben strukturell einfacher und zunächst viel kostengünstiger zu bauen. Allerdings erzeugen sie bei jedem einzelnen Zyklus festes Abfallmaterial. Sie müssen diese mechanischen Faktoren gegen Ihre kosmetischen Anforderungen und Materialkosten abwägen.

Darüber hinaus bleibt die Gate-Positionslogik für die Präzision von entscheidender Bedeutung. Die richtige Platzierung gewährleistet eine optimale Scherrate beim Fließen des geschmolzenen Kunststoffs. Es verhindert wirksam optische Schönheitsfehler wie „Gate Blush“ auf gut sichtbaren Verbraucheroberflächen. Ingenieure verstecken Tore oft strategisch auf nicht kosmetischen Unterseiten. Sie verwenden Kantenanschnitte für flache Teile, Unteranschnitte für das automatische Beschneiden oder Cashew-Anschnitte für komplexe Geometrien.

Wärmemanagement und konforme Kühlung

Die Kühlung macht typischerweise über 70 Prozent des gesamten Kunststoffspritzzyklus aus. Herkömmliche geradlinige Kühlkanäle erreichen komplexe Innengeometrien oft nicht. Heute orientieren sich zukunftsorientierte Ingenieure schnell an konformen Kühlkanälen. Diese fortschrittlichen Wärmepfade passen sich der komplexen Geometrie des Teils perfekt an. Wir fertigen diese komplizierten Kanäle häufig mit fortschrittlichen 3D-Metalldrucktechniken wie Direct Metal Laser Sintering (DMLS).

Durch diese gleichmäßige Wärmeentnahme werden ungleichmäßige Kühlstellen vermieden. Es verhindert, dass sich Formteile beim Erstarren in der Kavität verziehen. Durch die Erzielung einer turbulenten Strömung innerhalb dieser Kühlleitungen wird die Effizienz der Wärmeübertragung maximiert. Die konforme Kühlung wirkt sich direkt auf Ihre Fähigkeit aus, bei großen Produktionschargen konsistent enge Maßtoleranzen zu erreichen.

Entformungswinkel und Auswurfmechanik

Sie können ein perfekt vertikales Teil nicht einfach aus einem starren Stahlhohlraum auswerfen. Formschrägen stellen eine absolute mechanische Notwendigkeit für eine reibungslose Teilefreigabe dar. Sie verhindern aggressive Oberflächenschäden und tiefe Kratzer während der Auswurfphase. Wir empfehlen normalerweise eine Schräge von mindestens 1 bis 2 Grad für normale glatte Oberflächen. Stark strukturierte Oberflächen erfordern deutlich größere Formschrägen. Beispielsweise könnte eine schwere EDM-Textur eine Formschräge von 5 Grad erfordern, um ein Ziehen der Oberfläche zu verhindern.

Darüber hinaus müssen Ingenieure die Platzierung der Auswerferstifte sorgfältig über die Teilelandschaft hinweg ausbalancieren. Zu wenige Stifte führen beim Auswerfen zu einer sofortigen Verformung des Teils. Der warme Kunststoff verbiegt sich unter konzentrierter mechanischer Kraft einfach. Schlecht platzierte Stifte hinterlassen deutlich sichtbare Markierungen auf kosmetischen Gesichtern. Sie müssen die Auswurfkräfte gleichmäßig auf robuste geometrische Merkmale wie Innenrippen, Vorsprünge oder dicke Wände verteilen.

DFM- und Formflussanalyse: Validierung vor dem Schneiden von Stahl

Die Rolle von DFM im Werkzeugbau

DFM überbrückt die gefährliche technische Lücke zwischen der CAD-Datei eines Produktdesigners und der Realität in der realen Fertigung. Sie könnten ein optisch ansprechendes Teil auf Ihrem Computerbildschirm entwerfen. Es könnte jedoch physikalisch unmöglich sein, es in der Realität zu formen. DFM erkennt frühzeitig versteckte Hinterschneidungen, unnötig dicke Querschnitte und komplexe Werkzeugkonflikte. Ingenieure lösen diese Probleme systematisch, bevor sie den endgültigen Stahlentwurf fertigstellen.

Simulation der Realität mit Mold-Flow-Analyse

Bevor mit der physischen Bearbeitung begonnen wird, verlassen sich Ingenieure stark auf die Formflussanalyse . Diese spezielle Simulationssoftware sagt exakte Hohlraumfüllmuster genau voraus. Es bildet die dynamische Fließfront der hochviskosen Kunststoffschmelze ab. Es erkennt leicht potenzielle Lufteinschlüsse. Außerdem werden schwerwiegende strukturelle Schwachstellen abgebildet, beispielsweise schwache Bindenähte, an denen zwei Fließfronten aufeinandertreffen.

Glaubwürdige Hersteller betrachten diese Softwaretools als wichtige Vertrauensmarker. Sie teilen rohe Simulationsberichte transparent mit ihren Kunden. Sie nutzen diese wissenschaftlichen Berichte, um notwendige Entwurfsiterationen logisch zu begründen. Sie nutzen sie niemals für willkürliches finanzielles Upselling. Sie sollten unbedingt verlangen, diese detaillierten Visualisierungen zu sehen. Sie zeigen die erwarteten Druckabfälle und die erforderliche Klemmkraft auf, bevor Sie investieren.

Wandstärken- und Entkernungsstrategien

Inkonsistente Wände zerstören die Teileintegrität während der Abkühlphase schnell. Bei der Konstruktion müssen Sie aggressiv auf eine gleichmäßige Wandstärke achten. Gleichmäßige Wände sorgen für gleichmäßige Abkühlraten im gesamten Kunststoffteil. Sie sorgen für gut vorhersehbare Schrumpfraten während der Erstarrung. Durch diese strikte Praxis werden starke strukturelle Verformungen und Einfallstellen wirksam gemildert.

Wenn Sie auf die nötigen dicken Abschnitte stoßen, sollten Sie aggressive Kernentfernungsstrategien anwenden. Durch das Aushöhlen dicker Stellen wird teures Polymer-Rohmaterial eingespart. Darüber hinaus gewährleistet es eine langfristige Dimensionsstabilität, indem es innere Hohlräume verhindert. Sie können geschickt Innenrippen hinzufügen, um die strukturelle Festigkeit aufrechtzuerhalten und gleichzeitig die Primärwände außergewöhnlich dünn zu halten.

Materialauswahl, Schrumpfung und Werkzeugstahl

Polymerspezifische Schrumpfraten

Kunststoffe schrumpfen auf natürliche Weise, wenn sie durch hohe Verarbeitungstemperaturen abkühlen. Jedes einzelne Polymer weist eine völlig unterschiedliche volumetrische Schrumpfrate auf. Teilkristalline Materialien schrumpfen viel stärker als herkömmliche amorphe Materialien. Beispielsweise kann Delrin um 0,025 Zoll pro Zoll schrumpfen, während Polycarbonat nur um 0,006 Zoll pro Zoll schrumpft. Daher müssen die genauen Abmessungen des Werkzeughohlraums mathematisch vergrößert werden. Diese präzise Expansion berücksichtigt genau die Schrumpfrate des von Ihnen gewählten Harzes. Wenn Sie diesen mathematischen Faktor falsch berechnen, werden die fertigen Teile die Maßprüfung sofort nicht bestehen.

Kompatibilität zwischen Harz und Werkzeugstahl

Sie müssen den von Ihnen gewählten Werkzeugstahl direkt auf die von Ihnen gewählte Polymerformulierung abstimmen. Diese entscheidende Kompatibilität bestimmt die praktische, reale Implementierungsrealität. Betrachten Sie diese wesentlichen Materialpaarungen sorgfältig:

1. Abrasive Materialien: Harze, die stark mit Glasfasern oder flammhemmenden Zusätzen angereichert sind, erodieren weiche Metalle extrem schnell. Sie erfordern vollständig gehärtete Werkzeugstähle wie H13. Möglicherweise benötigen Sie auch spezielle Oberflächenbeschichtungen wie Titannitrid, um die Präzision im Mikrometerbereich langfristig aufrechtzuerhalten.

2. Standardharze: Basisches ABS, Polycarbonat oder Polypropylen funktionieren hervorragend in vorgehärteten Standardstählen wie P20. Diese Stähle bieten ein hervorragendes Gleichgewicht zwischen Bearbeitbarkeit und Langzeitbeständigkeit.

3. Korrosive Kunststoffe: Materialien wie PVC geben beim Erhitzen ätzende Gase ab. Sie schreiben spezielle Edelstähle wie S136 vor, um das Rosten des inneren Hohlraums zu verhindern.

Für das erste Rapid Prototyping können weichere Stähle oder Aluminium völlig ausreichend sein. Sie versagen jedoch völlig unter dem hohen Klemmdruck im großvolumigen kommerziellen Maßstab.

SPI-Leitfaden zur Werkzeugklassifizierung und Stahlhaltbarkeit

So bewerten Sie die Designfähigkeiten eines Spritzgusspartners

Die Auswahl des richtigen Fertigungsanbieters bestimmt den gesamten Verlauf Ihres Projekts. Um schwerwiegende Betriebsrisiken zu mindern, müssen Sie weit über den anfänglichen Preis hinausschauen.

Inhouse-Engineering vs. Outsourcing

Suchen Sie nach Anbietern, bei denen erfahrene Konstrukteure und Werkzeugmachermeister unter einem Dach arbeiten. Dieses integrierte Setup bietet einen enormen entscheidenden Vorteil in der Branche. Es schafft unmittelbare, nahtlose Feedbackschleifen zwischen der digitalen Designphase und der physischen Bearbeitungsphase. Wenn beim CNC-Fräsen ein kniffliges Bearbeitungsproblem auftritt, lösen die Ingenieure es sofort. Ausgelagertes Engineering führt häufig zu schwerwiegenden Kommunikationsausfällen und verzögerten Zeitplänen.

Transparente Annahmezuordnung

Ein äußerst verlässlicher Partner kommuniziert offen und ehrlich. Sie werden ihre technischen Annahmen im formellen schriftlichen Vertrag ausdrücklich darlegen. Sie sollten klare, schriftliche Richtlinien bezüglich strenger Werkzeuglebensdauergarantien erwarten. Sie müssen im Voraus alle erforderlichen vorbeugenden Wartungspläne darlegen. Sie sollten auch die zulässigen Maßtoleranzen klar angeben, bevor Sie eine erste Anzahlung leisten. Dieses Maß an Transparenz schafft großes Vertrauen.

IP- und Werkzeugeigentum

Wenden Sie bei geistigen Eigentumsrechten eine strenge Auswahllogik an. Stellen Sie sicher, dass im Vertrag klar festgelegt ist, dass der Käufer nach vollständiger Bezahlung alles besitzt. Sie müssen die endgültigen nativen CAD-Dateien des 3D - Formentwurfs dauerhaft sichern . Sie müssen außerdem rechtmäßiger Eigentümer des physischen Werkzeugs selbst sein. Akzeptieren Sie niemals Geiselnahmen, bei denen sich Verkäufer auf Anfrage weigern, Vermögenswerte zu übertragen.

Zu vermeidende Warnsignale

Seien Sie äußerst skeptisch gegenüber Anbietern, die sofort Preise angeben. Achten Sie bei Ihrem Bewertungsprozess genau auf diese häufigen Anbieterfehler:

• Bereitstellung eines Endpreises, ohne vorher eine gründliche DFM-Prüfung anzufordern.

• Es werden keine kritischen Fragen zur endgültigen Anwendungsumgebung des Teils gestellt.

• Weigerung, rohe Strömungssimulationsdaten oder detaillierte technische Berichte weiterzugeben.

• Bietet vage Garantien für die Werkzeuglebensdauer, ohne die genaue SPI-Klassifizierung oder Stahlsorte anzugeben.

Abschluss

Die Investition in eine strenge Werkzeugarchitektur bleibt eine Investition in die absolute Vorhersagbarkeit der Produktion. Wenn Sie der digitalen Validierung im Vorfeld Priorität einräumen, eliminieren Sie aktiv unglaublich teure nachgelagerte Fehler. Denken Sie im weiteren Verlauf an diese zentralen Aktionspunkte:

• Priorisieren Sie fortschrittliche konforme Kühlkanäle, um Ihre Zykluszeiten drastisch zu verkürzen und Verformungen zu verhindern.

• Fordern Sie von Ihrem Fertigungspartner transparente Strömungssimulationsdaten an, bevor Sie physische Schnitte genehmigen.

• Passen Sie die Härte Ihres gewählten Werkzeugstahls direkt an die spezifischen abrasiven und korrosiven Eigenschaften Ihres Harzes an.

• Stellen Sie sicher, dass Ihr Herstellungsvertrag das vollständige Eigentum an allen 3D-Dateien und physischen Vermögenswerten garantiert.

Gehen Sie heute selbstbewusst von der theoretischen Bewertung zu konkreten Maßnahmen über. Senden Sie Ihre komplexen 3D-CAD-Modelle an ein vertrauenswürdiges Ingenieurteam für eine umfassende Überprüfung des Designs und der Strömungsanalyse.

FAQ

F: Wie lange dauert der Designprozess für Kunststoffspritzgussformen normalerweise?

A: Die Engineering- und Validierungsphase dauert normalerweise ein bis vier Wochen. Dieser Zeitrahmen hängt stark von der Teilekomplexität, der Gesamtzahl der Kavitäten und der erforderlichen Simulationstiefe ab. Beachten Sie, dass sich diese spezifische Dauer völlig von der physischen Bearbeitungsphase unterscheidet, deren Abschluss mehrere zusätzliche Wochen in Anspruch nimmt.

F: Kann ein Formdesign geändert werden, nachdem mit der Werkzeugbereitstellung begonnen wurde?

A: Ja, aber Modifikationen unterliegen weiterhin den strengen „metallsicheren“ Grundsätzen. Das Entfernen von Stahl aus dem physischen Werkzeug, um dem endgültigen Teil Kunststoff hinzuzufügen, ist relativ einfach. Ohne umfangreiches Laserschweißen ist es jedoch sehr teuer, schwierig und manchmal strukturell unmöglich, dem Werkzeug wieder Stahl hinzuzufügen.

F: Was ist der Unterschied zwischen dem Design von Prototypenformen und dem Design von Produktionsformen?

A: Prototypenwerkzeuge legen Wert auf reine Geschwindigkeit und verwenden weichere Materialien wie Aluminium. Sie verfügen typischerweise über einzelne Hohlräume und sehr einfache Kühlleitungen. Produktionswerkzeuge verwenden gehärtete Stähle wie H13, um Millionen von Zyklen sicher zu überstehen. Sie verfügen über mehrere Hohlräume und hochkomplexe Wärmemanagementsysteme für maximale tägliche Effizienz.
