Ein umfassender Check geht über einfache Dimensionen hinaus. Konzentrieren Sie sich auf diese Schlüsselbereiche:
Anzahl der Zähne: Vergleichen Sie sie mit dem Design.
Modul (oder Diametral Pitch): Der grundlegende Größenparameter.
Druckwinkel: Entscheidend für eine ordnungsgemäße Kraftübertragung (üblicherweise 20°).
Schrägungswinkel: Gewährleistet bei Schrägverzahnungen einen reibungslosen, abgewinkelten Zahneingriff.
Außendurchmesser (Spitzendurchmesser): Beeinflusst Spiel und Gehäusesitz.
Wurzeldurchmesser: Beeinflusst die Zahnstärke und die Maschentiefe.
Gesichtsbreite: Gewährleistet den korrekten axialen Abstand.
Abmessungen von Bohrung und Keilnut/Keilverzahnung: Garantiert eine präzise Wellenmontage.
Profilabweichung: Die Genauigkeit der Evolventenzahnform.
Steigungsabweichung (Helixlinie): Überprüft die Zahnausrichtung über die gesamte Zahnbreite.
Pitch-Fehler: Einzelne Pitch-Fehler und kumulative Pitch-Fehler wirken sich auf die Rotationsglätte und das Geräusch aus.
Radial Runout (FIR): Exzentrizität der Zahnradzähne relativ zur Bohrung.
Flächenrundlauf: Wackeln der Zahnradseitenfläche.
Konzentrizität: Ausrichtung des Teilkreises mit der Bohrung.
Oberflächenbeschaffenheit (Ra): Ziel ≤ 1,6 µm für geringe Reibung und Geräuschentwicklung. Überprüfen Sie visuell, ob Einfallstellen, Fließlinien oder Verbrennungen vorhanden sind.
Material und Härte: Bestätigen Sie die Stahlsorte (z. B. P20, H13) und die Oberflächenhärte (z. B. 48–52 HRC nach dem Nitrieren), um eine lange Lebensdauer der Form zu gewährleisten.
Die Wahl des richtigen Werkzeugs hängt von der erforderlichen Genauigkeit, Geschwindigkeit und dem Budget ab.
| Für die Messung sind erforderlich | erstklassige Werkstatt- | /Schnellprüfwerkzeuge |
|---|---|---|
| Vollständige Ausrüstungsanalyse und Zertifizierung | Zahnradmesszentrum (Klingelnberg, Gleason). Bietet eine vollständige Fehlerzuordnung. | - |
| Schnelle Produktionschargenprüfung | Zweiflanken-Wälzprüfgerät. Schnelle Prüfung zusammengesetzter Fehler. | Zahnrad-Messschieber oder Spannenmikrometer. |
| Zahndicke und -profil | Profilprojektor-/KMG-Scannen. | Spannenmikrometer (über Stifte/Drähte). Das führende Werkzeug zur Überwachung der Zahndicke. |
| Rundlauf und Standort | KMG mit Drehtisch. | Rundlaufprüfer mit Messuhr. |
| Allgemeine Abmessungen | Koordinatenmessgerät (KMG). | Mikrometer, Messschieber, Lehrdorne. |
| Oberflächen- und visuelle Mängel | Oberflächenrauheitstester, optisches Mikroskop. | Lupe mit hoher Vergrößerung, gute Beleuchtung. |
| Insgesamt geformte Form und Verzug | Optischer 3D-Scanner. | Urprobe zum visuellen Vergleich. |
Profi-Tipp: Messen Sie beim Spritzgießen immer ein vollständig abgekühltes, stabilisiertes Teil aus einem kontrollierten Prozess. Die ersten Aufnahmen nach der Schimmelpflege sind nicht repräsentativ.
Schrumpfung ist Trumpf: Das Kunststoffteil schrumpft nach dem Auswerfen (0,2 %–2,5 %). Zum Ausgleich müssen Ihre Formabmessungen absichtlich überdimensioniert sein. Messen Sie immer das fertige Kunststoffteil und nicht nur den Stahlformhohlraum, um die Schrumpfungsberechnungen zu validieren.
Achten Sie auf die Trennlinie: Hier treffen die Formhälften aufeinander. Dies kann Grate (überschüssiges Material) oder eine leichte Fehlausrichtung (Fehlanpassung) verursachen, die sich direkt auf das Zahnprofil und den Rundlauf des Zahnrads auswirkt. Untersuchen Sie die Zähne in der Nähe der Trennlinie sorgfältig.
Wichtig beim Auswurf: Unsachgemäßer Auswurf kann zu Verformungen oder Kratzern an den Zähnen führen. Überprüfen Sie die Rückseite der Getriebenabe auf Markierungen des Auswerferstifts, die zu Verformungen führen könnten.
Überwachung des Formenverschleißes: Wichtige Parameter wie Zahndicke und Außendurchmesser ändern sich mit dem Verschleiß der Form. Verfolgen Sie diese Trends mit Statistical Process Control (SPC) in der Werkstatt mithilfe von Spannmikrometern, um Wartungsarbeiten zu planen, bevor die Qualität nachlässt.
Die Umgebung ist entscheidend: Führen Sie Präzisionsmessungen in einer kontrollierten Umgebung durch (~20 °C / 68 °F). Sowohl Kunststoff als auch Stahl dehnen sich bei Hitze aus und verzerren die Maße.
Erstmusterprüfung (FAI): Führen Sie nach dem Formversuch eine vollständige Messung aller Parameter mit den höchstpräzisen verfügbaren Werkzeugen durch. Dies ist Ihre Qualitätsbasis.
Routinemäßige Produktionsüberwachung: Führen Sie alle paar tausend Zyklen regelmäßige Kontrollen durch. Konzentrieren Sie sich auf:
Zahndicke (über Spannmikrometer)
Kritische Durchmesser
Radialschlag
Visuelle Oberflächenprüfung
Überprüfung nach der Wartung: Jede Formreparatur, Politur oder Texturänderung erfordert eine erneute Messung der betroffenen Merkmale.

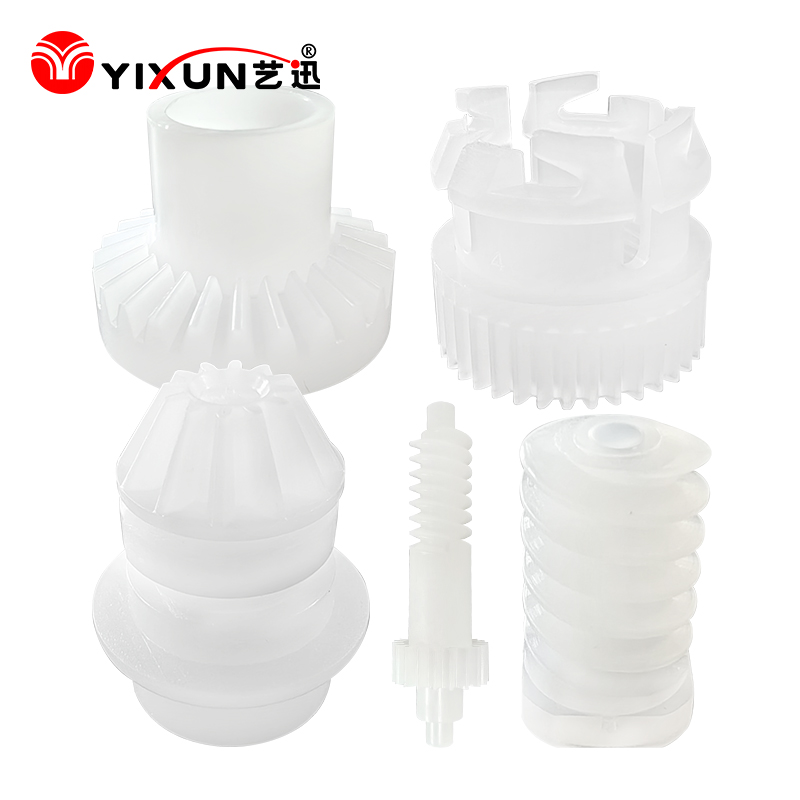

Präzision bei spritzgegossenen Zahnrädern beginnt mit einer Präzisionsform. Ein strenges, datengesteuertes Messprotokoll ist Ihre Versicherung gegen Ausfälle. Es schließt die Lücke zwischen Formdesign, Spritzgussverfahren und einem Endgetriebe, das in seiner Anwendung zuverlässig und leise arbeitet.
