Der Höhepunkt des Formenbaus: Das Aufschrauben von Formen entmystifizieren

Die zentrale Herausforderung: Undercuts

Innen- oder Außengewinde erzeugen einen sogenannten Hinterschnitt. Ein Teil mit Hinterschnitt lässt sich nicht durch eine einfache gerade Zugbewegung auswerfen; es würde stecken bleiben und entweder das Teil oder die Form selbst zerstören. Die Lösung erfordert eine Kombination aus perfekt synchronisierten Rotations- und Linearbewegungen.

Die drei Wege zu Gewindeteilen

Formenbauer verfügen für diese Aufgabe über drei Hauptwerkzeuge mit jeweils unterschiedlicher Komplexität:

1. Hoffman-Formen (oder Split-Formen): Wird für Außengewinde verwendet. Der Formhohlraum ist in zwei oder mehr „Hälften“ geteilt, die sich seitlich trennen, um den Faden freizugeben. Es ist relativ einfach, hinterlässt aber eine Trennlinie am Faden.

2. Manuelles Abschrauben (zusammenklappbare Kerne): Ein Bediener muss einen Mechanismus (z. B. einen Schraubenschlüssel an einem Schneckengetriebe) manuell drehen, um den Gewindekern nach dem Öffnen der Form zurückzuziehen. Es ist einfach und kostengünstig, aber äußerst langsam und arbeitsintensiv.

3. Vollautomatische Ausschraubformen: Dies ist der Vorreiter der Großserienproduktion und der Schwerpunkt unserer Komplexitätsdiskussion.

Der König der Komplexität: Die automatisch abschraubbare Form

Dieses System ist ein Meisterwerk der mechanischen Integration. Ziel ist es, die Gewindekerneinsätze innerhalb der Taktzeit der Maschine vor dem Auswerfen automatisch aus dem Kunststoffteil herauszudrehen.

Warum ist es so komplex?

1. Es ist eine Maschine in einer Maschine.
Eine abschraubbare Form ist nicht nur eine Form; Es handelt sich um ein kompaktes, in sich geschlossenes Übertragungssystem. Zu den Hauptkomponenten gehören:

• Energiequelle: Eine lange Zahnstange (Zahnstange), die durch die Öffnungsbewegung der Form angetrieben wird, oder ein externer Hydraulikmotor oder Servomotor.

• Übertragungssystem: Ein Netzwerk aus Zahnrädern (Stirnrädern, Kegelrädern) und Antriebswellen, die die Rotationskraft übertragen und verteilen.

• Akteure: Die Gewindekernstifte selbst, die sich perfekt synchron drehen müssen.

• Steuerungssystem: Mechanische oder elektronische Schalter, um sicherzustellen, dass die Drehung abgeschlossen ist, bevor sich die Auswerferplatte bewegt.

2. Chirurgische Präzision in Design und Berechnung

• Wegberechnung: Ingenieure müssen die genaue Anzahl der Umdrehungen berechnen, die erforderlich sind, um das Gewinde vollständig zu lösen. Dadurch wird die genaue Länge der Zahnstange bzw. die Programmierung des Servomotors bestimmt.

• Getriebedesign: Das Modul, die Anzahl der Zähne und die Übersetzungsverhältnisse müssen sorgfältig entworfen werden, um ein ausreichendes Drehmoment und eine gleichmäßige, synchronisierte Bewegung ohne Spiel zu gewährleisten.

• Timing-Sequenz: Die Reihenfolge ist entscheidend: Form öffnet sich → Kerne drehen sich und ziehen sich zurück → Auswerferplatte fährt vor. Ein Fehler in dieser Reihenfolge kann zu einem katastrophalen Werkzeugabsturz führen.

3. Ein räumliches und fertigungstechnisches Rätsel

• Platzbeschränkungen: Der Einbau eines kompletten Getriebes in die ohnehin beengten Platzverhältnisse einer Formbasis ist eine gewaltige Herausforderung. Es erfordert ein ausgeklügeltes Layout, um alle Komponenten unterzubringen, ohne die Formfestigkeit oder Kühlung zu beeinträchtigen.

• Präzision auf Mikroebene: Jedes Zahnrad, jede Welle und jedes Lager muss mit Toleranzen im Mikrometerbereich bearbeitet werden. Jede Unvollkommenheit führt zu Vibrationen, Fehlausrichtung und fehlerhaften Teilen.

• Materialkunde: Die Zahnräder und Kernstifte sind enormer Belastung und Verschleiß ausgesetzt. Sie werden aus Werkzeugstählen höchster Qualität hergestellt und speziellen Wärmebehandlungen unterzogen, um eine lange Lebensdauer zu gewährleisten.

4. Hoher Einsatz bei Debugging und Wartung

• Mehrere Fehlerquellen: Ein einzelner abgebrochener Zahn an einem winzigen Zahnrad kann die gesamte Produktionslinie zum Stillstand bringen.

• Komplexes Debugging: Die Fehlerbehebung erfordert die Demontage komplexer Baugruppen. Techniker benötigen Fachwissen sowohl im Formenbau als auch in der mechanischen Übertragung.

• Kostspielige Ausfallzeiten: Reparaturen sind zeitaufwändig und teuer, weshalb Zuverlässigkeit das oberste Designziel ist.

Fazit: Komplexität als notwendige Investition

Während eine manuelle Hoffman-Form oder eine von Hand abschraubbare Form möglicherweise einfacher ist, können sie nicht mit der Geschwindigkeit, Konsistenz und Arbeitsersparnis einer vollautomatischen Abschraubform mithalten.

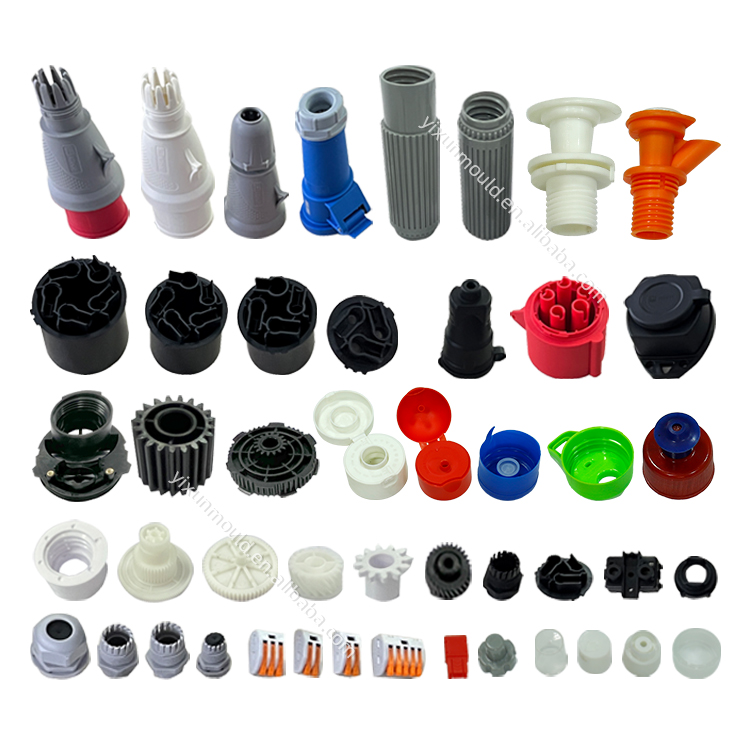

Diese Komplexität ist kein Selbstzweck; Es handelt sich um eine notwendige Investition, um eine beispiellose Produktionseffizienz zu erreichen. Es ist die ultimative Lösung für die Massenproduktion von Gewindekomponenten wie Flaschenverschlüssen, medizinischen Geräten und Kosmetikbehältern in dem rasanten Tempo, das der moderne Markt verlangt.
