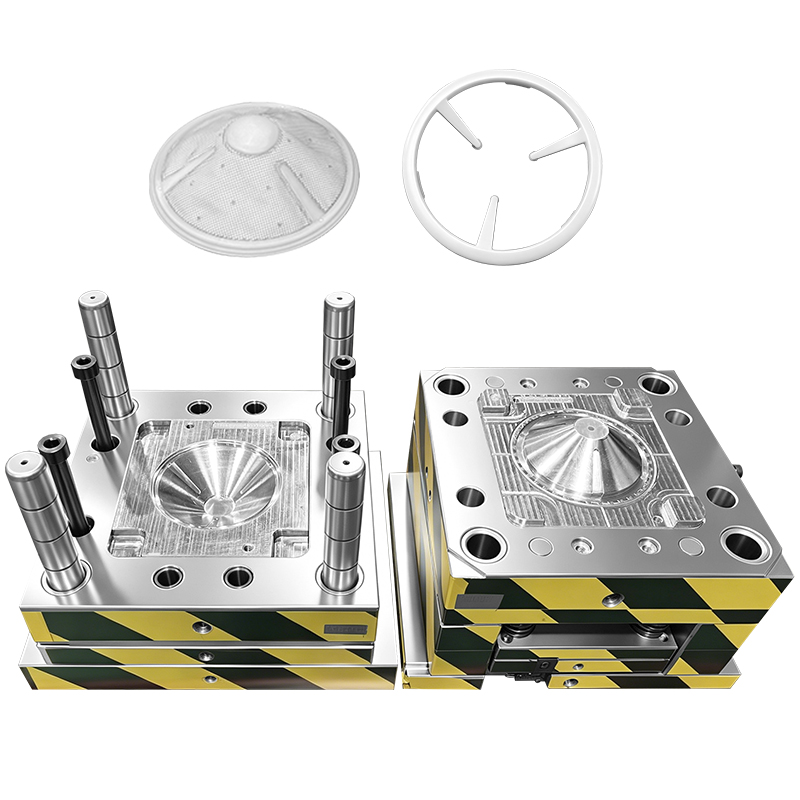

Das „fatale Detail“ beim Spritzgussdesign: Wie ungleichmäßige Wandstärken Ihr Produkt ruinieren können

In der Produktdesignphase ist die Wandstärke oft einer der am häufigsten übersehenen Parameter. Viele Produktmanager und Designer denken: „Ein bisschen dicker bedeutet ein stärkeres Produkt“ oder „Eine örtlich dickere Stelle spielt keine Rolle, sie hat keinen Einfluss auf das Aussehen.“

Das ist ein gefährliches Missverständnis.

Ungleichmäßige Wandstärken – insbesondere lokal dicke oder dünne Abschnitte – sind eine der häufigsten Ursachen für den Ausschuss von Teilen beim Spritzgießen. Es führt nicht dazu, dass Ihr Produkt sofort scheitert. Stattdessen löst es eine Kettenreaktion aus: Einfallstellen, Verzug, Hohlräume, Dimensionsinstabilität – und schließlich Ausschuss.

Lassen Sie uns heute erläutern, welche Auswirkungen eine ungleichmäßige Wandstärke tatsächlich auf Ihre Teile hat und wie Sie diese Fallstricke in der Entwurfsphase vermeiden können.

1. Vier „schwerwiegende“ Defekte, die durch ungleichmäßige Wandstärken verursacht werden

1.1 Einfallstellen und Hohlräume – Oberflächenbeulen und innere Löcher

Was Sie sehen: Sichtbare Vertiefungen auf der Oberfläche über dicken Abschnitten (Einfallstellen) oder innere Löcher beim Schneiden des Teils (Hohlräume).

Warum es passiert: Kunststoff schrumpft beim Abkühlen. Dicke Abschnitte kühlen langsam ab. Die Oberfläche verfestigt sich, während der Kern noch geschmolzen ist. Wenn der Kern schrumpft, zieht er die Oberfläche nach innen und erzeugt eine Delle. In schweren Fällen löst sich der Kern von sich selbst und es entsteht ein Hohlraum.

Folgen:

• Kosmetikteile werden aussortiert (Einfallstellen können nicht ausgeblendet werden)

• Die strukturelle Festigkeit wird verringert (Hohlräume werden zu Spannungskonzentrationspunkten)

Typische Standorte: Rippenwurzeln, Bossenwurzeln, Anschlüsse zwischen Bossen und Wänden.

1.2 Verzug – Das Teil wird schief

Was Sie sehen: Flache Flächen werden gekrümmt, rechte Winkel werden stumpf, runde Teile werden oval – direkt aus der Form.

Warum es passiert: Unterschiedliche Wandstärken kühlen unterschiedlich schnell ab. Dünne Abschnitte kühlen und erstarren zunächst. Dicke Abschnitte kühlen später ab. Dieser Zeitunterschied erzeugt Eigenspannungen im Inneren des Teils. Beim Auswerfen des Teils wird die Spannung nachgelassen und das Teil verformt sich.

Folgen:

• Montageprobleme (falsch ausgerichtete Schnappverbindungen, versetzte Schraubenlöcher)

• Funktionsstörung (undichte Dichtungen, festsitzende bewegliche Teile)

• Inakzeptables Aussehen

Typische Einsatzorte: Flache Teile mit ungleichmäßiger Dicke zwischen Rand und Mitte, Gehäuse mit ungleichmäßigem Rippenmuster.

1.3 Luftfallen und Brandflecken – Eingeschlossene Luft hat keinen Ausweg

Was Sie sehen: Brandflecken, schwarze Flecken, kurze Schüsse oder innere Blasen in bestimmten Bereichen.

Warum es passiert: Wenn die Schmelze fließt, kann eine plötzliche Änderung der Wandstärke oder eine unregelmäßige Fließfront dazu führen, dass Luft in der Kavität eingeschlossen wird. Die Druckluft erhitzt sich dramatisch (über 200 °C / 390 °F), wodurch der Kunststoff verbrennt (schwarze Flecken) oder die Schmelze daran gehindert wird, den Bereich zu füllen (kurzer Schuss).

Folgen: Sofortiger Ausschuss – und dieser zeigt sich meist schon beim ersten Probeformen.

Typische Orte: Abrupte Übergänge von dick nach dünn, Treffpunkte mehrerer Schmelzströme.

1.4 Spannungsrisse – Das Teil reißt von selbst

Was Sie sehen: Risse treten beim Auswerfen, beim Zusammenbau oder nach Tagen/Wochen der Lagerung oder Verwendung auf.

Warum es passiert: Die Restspannung aufgrund ungleichmäßiger Wandstärken in Kombination mit Umweltfaktoren (Chemikalien, UV-Strahlung, Hitze) übersteigt die Festigkeit des Materials an einem Spannungskonzentrationspunkt.

Folgen: Sicherheitsrisiko – insbesondere für tragende Teile oder Gehäuseteile.

Typische Orte: Um Metalleinsätze, scharfe Ecken, Wurzeln abrupter Wandstärkenänderungen.

2. Eine echte Hülle aus unserem Shop

Ein Kunde entwarf ein Gehäuse für ein Handgerät. Die Nennwandstärke betrug 2,0 mm. Aber an der Basis mehrerer Schraubendome wurde die Wand für zusätzliche Festigkeit auf 5,0 mm erhöht – ohne Radiusübergang.

Ergebnisse der Probeformung:

• Auf der Außenfläche direkt über den Vorsprüngen traten kreisförmige Einfallstellen auf (Ø 8 mm, 0,3 mm tief), die sich mit Lackierung nicht verbergen ließen.

• Der Gesamtverzug des Teils betrug 0,8 mm und überschritt damit die Montagetoleranz.

Der Kunde bestand darauf: „Ändern Sie die Zeichnung nicht. Dieser kleine Unterschied spielt keine Rolle.“

Ergebnisse:

• Wir haben das Tool wie gewünscht gebaut. Massenproduktionsausbeute: nur 65 % .

• Der Kunde musste jede Charge sortieren. Stückpreis um 40 % erhöht.

• Drei Monate später kam der Kunde zurück und genehmigte eine Werkzeugänderung. Kosten: 5.500 USD. Produktionsausfallzeit: 45 Tage.

Wenn sie die Wandstärke von Anfang an optimiert hätten:

• Fügen Sie an der Nabenbasis eine „Vulkan“-Struktur (Materialreduzierungsnut) hinzu

• Lokale Wandstärke ≤ 2,5 mm einhalten

• Fügen Sie R-Ecken für den Übergang hinzu

• Zusätzliche Kosten: weniger als 300 $

• Erwarteter Ertrag: 95 %+

3. Gestaltungsrichtlinien: Wie eine gute Wandstärke aussieht

Goldene Regel

Halten Sie die Wandstärke möglichst gleichmäßig. Ziel: ≤ 25 % Abweichung vom Nennwert. Bei einer Nennwandstärke von 2,0 mm sollte der Maximalwert 2,5 mm nicht überschreiten.

Empfohlene Wandstärke (übliche Thermoplaste)

Regeln für das Rippendesign

• Rippendicke = (0,4 – 0,6) × Nennwanddicke

• Rippenhöhe ≤ 3 × Rippendicke

• Fügen Sie immer eine R-Ecke an der Rippenbasis hinzu (R ≥ 0,25 × Rippendicke)

Designregeln für Bosse (Schraubpfosten).

• Außendurchmesser = 2 × Innendurchmesser (Schraubengröße)

• Fügen Sie an der Basis eine Vulkanstruktur (Materialreduzierungsnut) hinzu, um die lokale Wandstärke ≤ 1,5 × nominell zu halten

• Fügen Sie Zwickel/Stützrippen um die hohen Vorsprünge herum hinzu

Allmählicher Übergang für Wandstärkenänderungen

• Wenn Sie von T1 zu T2 wechseln und T2 > 1,5 × T1, verwenden Sie einen konischen Übergang

• Übergangslänge L ≥ 3 × (T2 – T1)

• Fügen Sie an beiden Enden R-Ecken hinzu

4. Ihre Wandstärke steht bereits fest – was nun?

Wenn Ihr Design gesperrt ist und aus Montage-, Erscheinungsbild- oder Funktionsgründen nicht geändert werden kann, gibt es vier Möglichkeiten, das Risiko zu mindern:

5. Zusammenfassung

Ungleichmäßige Wandstärken sind kein kleines Problem.

Es wird nicht auf Ihrem 3D-CAD-Bildschirm angezeigt. Es wird in Ihren schönen Darstellungen nicht auftauchen. Aber es wird beim T0-Probeformen zum Vorschein kommen – und zwar auf die direkteste und brutalste Art und Weise, die möglich ist:

Die 5 Minuten, die Sie bei der Konstruktion eingespart haben, werden zu Tausenden von Dollar für Werkzeugmodifikationen, Ertragsverlusten im zweistelligen Prozentbereich und verbranntem Vertrauen bei Ihren Kunden.

Wenn Sie also das nächste Mal ein Spritzgussteil entwerfen, denken Sie daran:

• Gleichmäßige Wandstärke ist die Regel Nr. 1

• Lokale Verdickung ist nicht dasselbe wie lokale Verstärkung

• Rippen sind der richtige Weg, um die Kraft zu steigern

• Vulkanstrukturen und R-Ecken sind deine besten Freunde

Wenn Sie sich über Ihr Design nicht sicher sind, senden Sie Ihre Zeichnung für eine an Ihren Formenbauer Design for Manufacturing (DFM)-Analyse . Diese eine Stunde der Überprüfung ist die Zeit mit dem höchsten ROI, die Sie für Ihr gesamtes Projekt aufwenden.
