YIXUN mold
8480419090

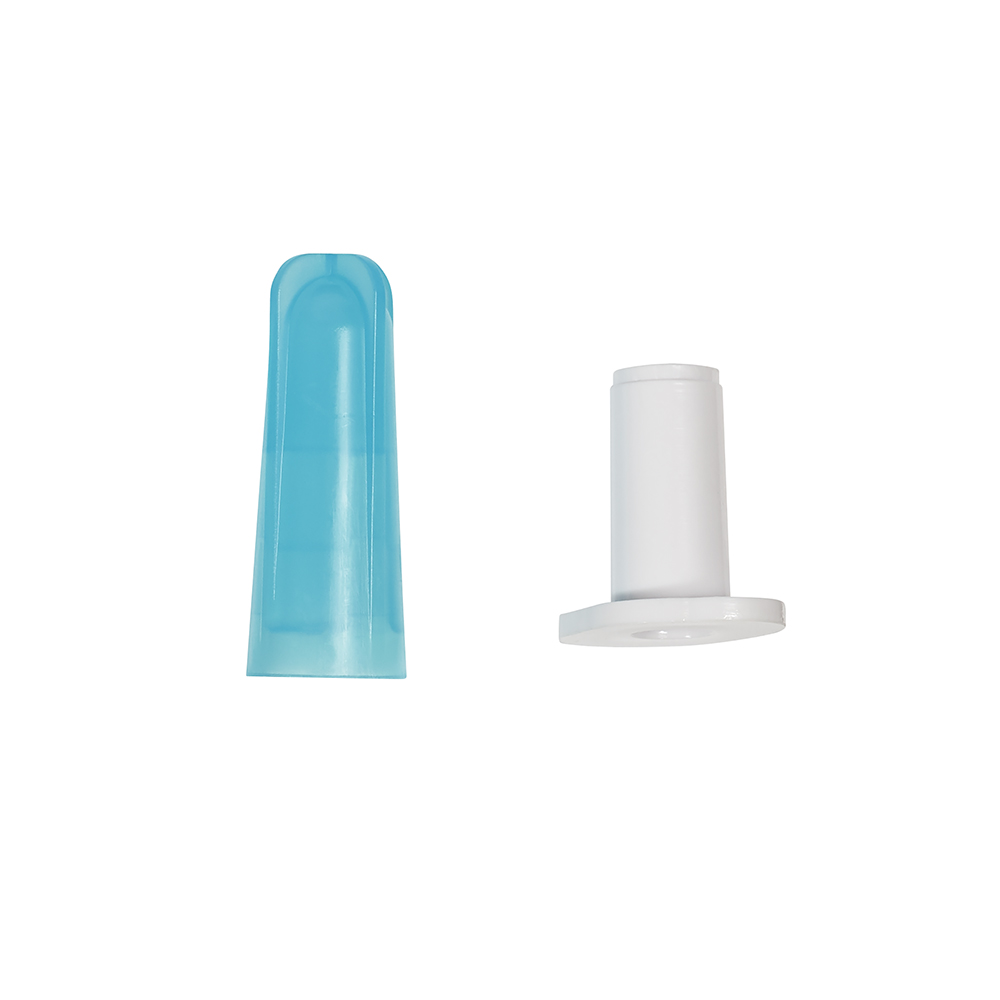

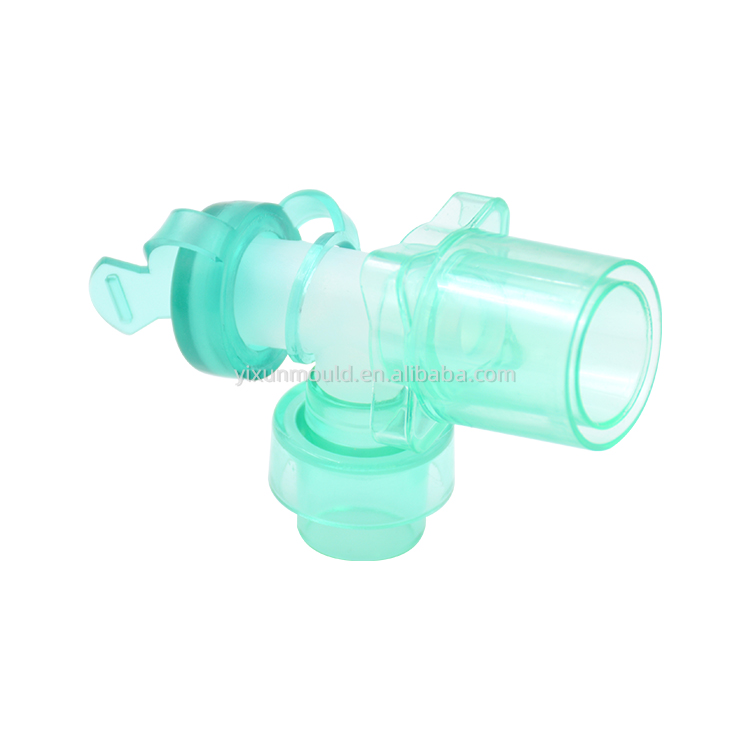

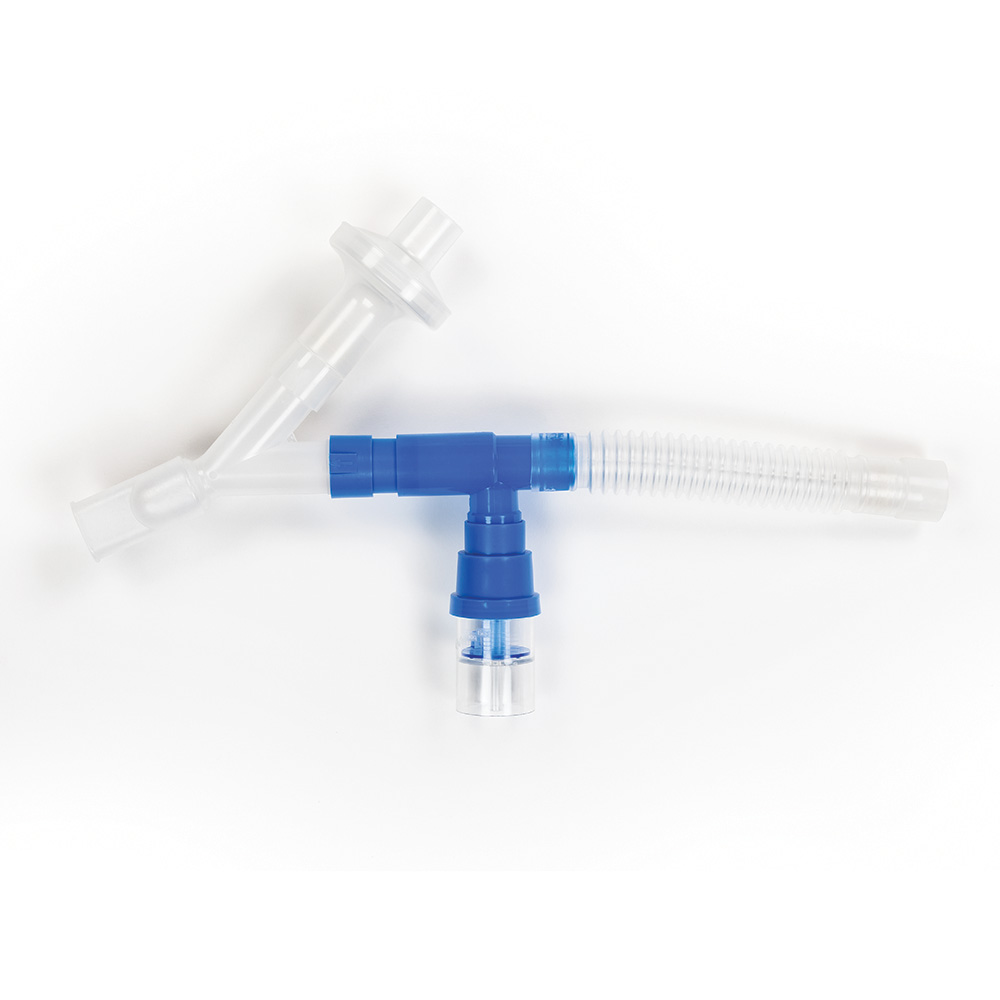

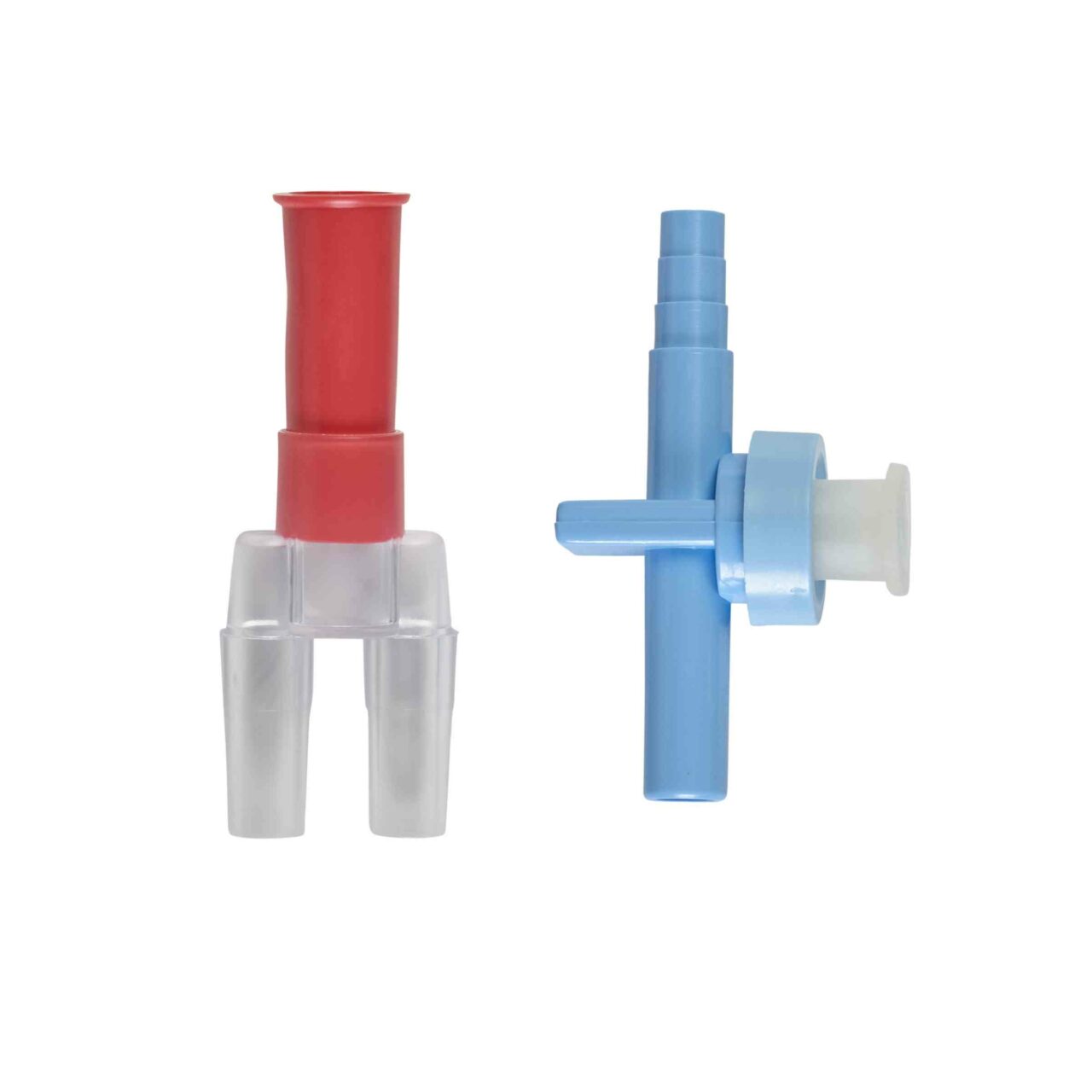

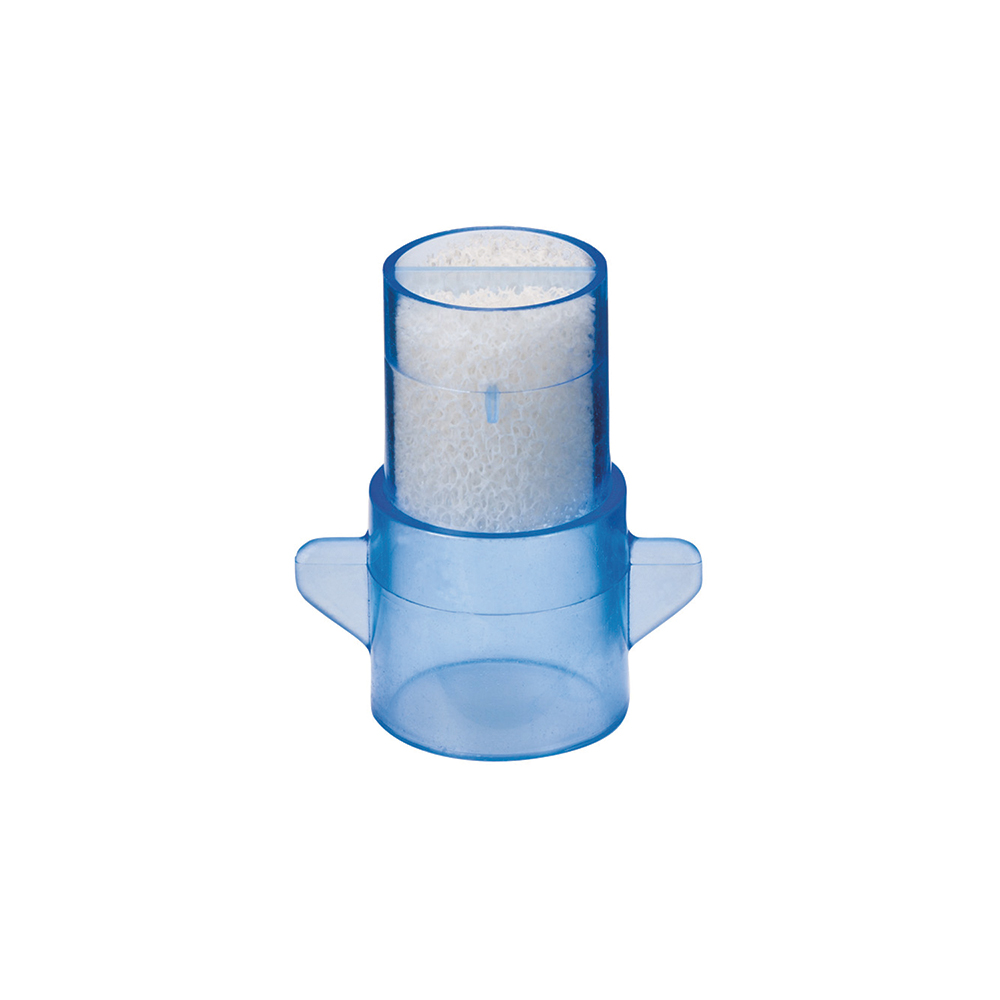

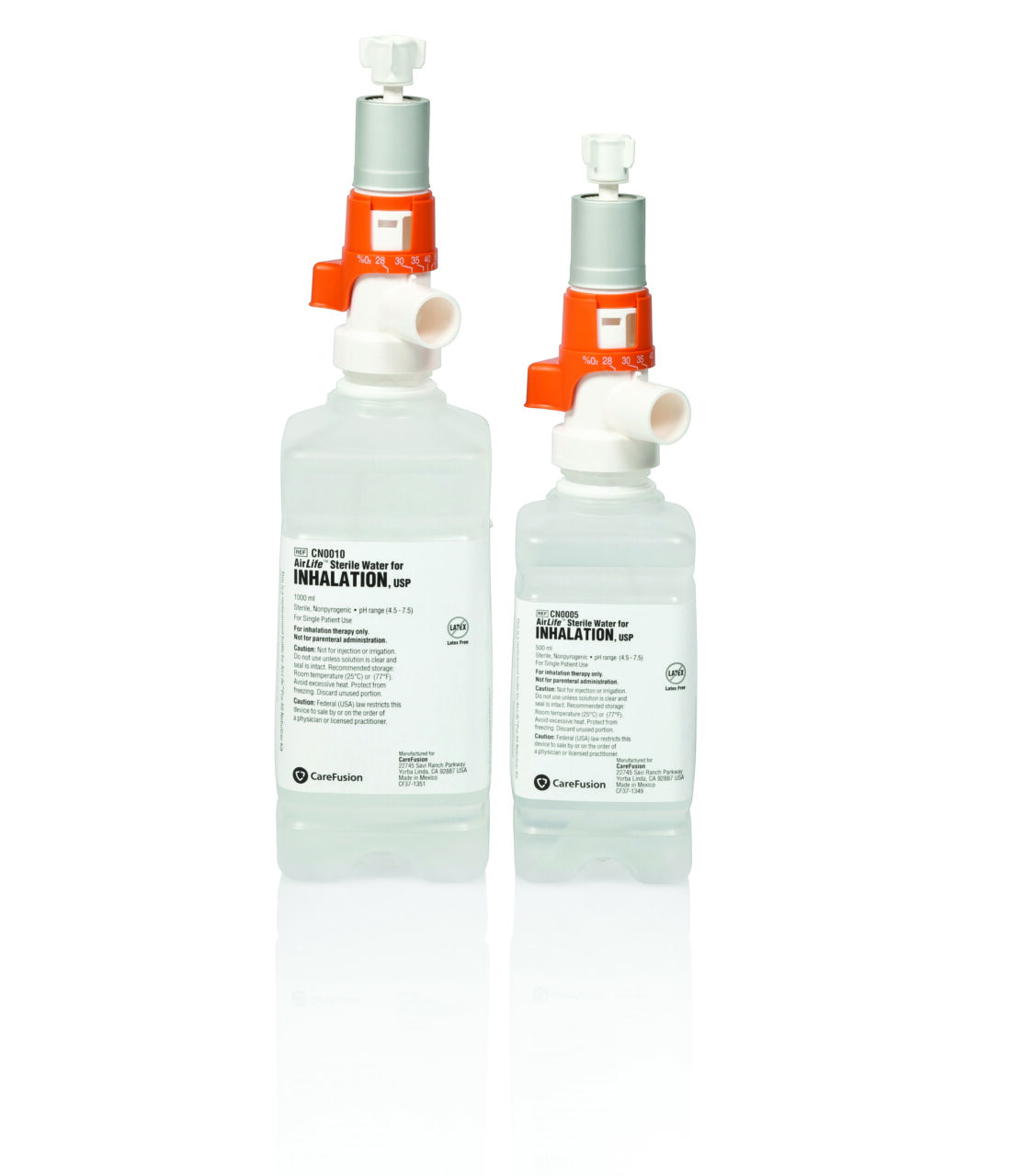

Produkt: Chirurgischer Großvolumenadapter
Anwendung: Medizinisch/chirurgisch. Daraus ergeben sich unmittelbar höchste Ansprüche an Qualität, Konsistenz und Dokumentation.
Funktion: Wahrscheinlich eine Komponente für Infusionssets, Spülsysteme oder die Medikamentenverabreichung. Es kann über Luer-Locks, Gewinde, Ventile oder Verbindungsanschlüsse verfügen.
Kritische Anforderungen: Maßgenauigkeit, auslaufsichere Integrität, glatte Oberflächen zur Verhinderung der Anhaftung von Bakterien und Biokompatibilität (materialabhängig).
Wichtige Formspezifikation: Großes Volumen
Robuste Konstruktion: Gehärtete Formstähle (z. B. Edelstahl 420, 420SS oder H13 für Korrosionsbeständigkeit und lange Lebensdauer).
Hochleistungskühlung: Um schnelle Zykluszeiten für „große Volumina“ zu erreichen, ist ein optimierter Kühlkreislauf unerlässlich.
Automatisierungsbereit: Funktionen für automatisierten Teileauswurf, Roboter-Picker und Fördersysteme.
Zuverlässiges Auswurfsystem: Bewältigt Tausende von Zyklen ohne Ausfall.
Dies bedeutet, dass die Form für eine hohe Produktionseffizienz und Haltbarkeit ausgelegt sein muss. Es handelt sich nicht um eine Prototypform. Es wird benötigt:
Wichtige Formspezifikation: Mehrere Kavitäten
Teilegröße und Formgröße: Größeres Teil = weniger Hohlräume in einer bestimmten Formgröße.
Plastischer Fluss (Füllgleichgewicht): Das Angusssystem muss perfekt ausbalanciert sein (vorzugsweise ein Heißkanalsystem), damit sich alle Hohlräume gleichzeitig und gleichmäßig füllen.
Toleranzen: Formen mit mehreren Kavitäten erfordern eine außergewöhnliche Bearbeitungsgenauigkeit, um sicherzustellen, dass jede Kavität identisch ist.
Ziel: Mehrere identische Teile pro Spritzzyklus produzieren und so den Output maximieren.
Überlegung: Die Anzahl der Kavitäten (z. B. 4, 8, 16, 32+) ist ein entscheidender Kosten- und Leistungsfaktor. Es muss abgewogen werden gegen:
Wichtige Materialspezifikation: PC, ABS, PP
Das Tordesign muss für alle drei geeignet sein (ein U-Boot oder ein punktgenaues Tor könnte für alle funktionieren).
Das Kühlsystem muss über den gesamten Temperaturbereich wirksam sein.
Die Schrumpfungsraten sind unterschiedlich, daher müssen die Hohlraumabmessungen für ein Zielmaterial (wahrscheinlich das kritischste, z. B. PC) berechnet werden, wobei zu berücksichtigen ist, dass Teile aus anderen Materialien geringfügige Dimensionsabweichungen aufweisen.
Diese Form muss vielseitig genug sein, um drei verschiedene technische und handelsübliche Kunststoffe mit unterschiedlichen Fließ- und Wärmeeigenschaften zu verarbeiten.
Polycarbonat (PC): Hohe Temperatur (~280–320 °C), transparent/bernsteinfarben, erfordert Trockenverarbeitung. Anfällig für Spannungsflecken.
Acrylnitril-Butadien-Styrol (ABS): Mittlere Temperatur (~210–250 °C), gute Schlagzähigkeit, gute Oberflächenbeschaffenheit.
Polypropylen (PP): Niedrigere Temperatur (~200–230 °C), teilkristallin, hohe Schrumpfung, flexibel.
Auswirkungen auf das Formendesign:
| Funktionsempfehlung | und Begründung |
|---|---|
| Schimmelpilzbasis | Standard LKM oder DME, hohe Präzision, mit Stützpfeilern und Verriegelungen für Stabilität. |
| Hohlraum- und Kernstahl | Vorgehärteter Edelstahl (z. B. 420SS) oder H13 mit Nickelbeschichtung. Obligatorisch für Korrosionsbeständigkeit, Polierbarkeit und Haltbarkeit in medizinischer Qualität. |
| Läufersystem | Heißkanalsystem (Ventilverschluss bevorzugt). Unverzichtbar für große Volumina mit mehreren Kavitäten. Reduziert Abfall (keine Kaltkanäle), ermöglicht eine unabhängige Anschnittsteuerung, verbessert die Füllbalance und ist entscheidend für die Verarbeitung von PC ohne Materialverschlechterung. |
| Tor | Schieber zur Kontrolle der Anschnittqualität und zur Handhabung des Viskositätsbereichs. Der Standort ist entscheidend für die Festigkeit und Optik des Teils. |
| Kühlsystem | Leitbleche, Blasen und konforme Kühlkanäle, wo möglich (insbesondere rund um die Kerne), um eine schnelle und gleichmäßige Kühlung aller drei Materialien zu gewährleisten. |
| Ausstoßsystem | Auswerferstifte + Hülsen (für alle umgebenden Kerne). Alle Komponenten gehärtet und poliert. Für die Teilefreigabe aus der Kavität sind möglicherweise Luftkegel erforderlich. |
| Entlüften | Strategische Entlüftung an Schweißnähten und Füllende-Bereichen zur Vermeidung von Verbrennungen, die für ästhetische Teile von entscheidender Bedeutung sind. |
| Korrosionsschutz | Alle Kühlmittelleitungen und freiliegenden Oberflächen müssen beständig gegen Korrosion durch Kühlwasser und mögliche Sterilisationsmittel sein. |
Design for Manufacturing (DFM): Ein formeller DFM-Bericht des Formenbauers ist unerlässlich, bevor mit der Bearbeitung begonnen wird.
Mold Flow Analysis (MFA): Nicht verhandelbar. Softwaresimulation (mit Moldflow oder ähnlichem) zur Vorhersage von Füllmustern, Bindenähten, Lufteinschlüssen, Schrumpfung und Kühleffizienz für alle drei Materialien. Dies optimiert die Anschnittposition und Kühlung und verhindert kostspielige Nacharbeiten der Form.
Qualitätsdokumentation: Vollständiger Dimensionsbericht (FAI – First Article Inspection) mittels CMM für Formhohlräume und Erstschussteile. Materialzertifikate (C of C) für alle Stähle und Komponenten.
Teilevalidierung: Die Form muss Teile produzieren, die Folgendes erfüllen:
Maßangaben: Gemäß der Produktzeichnung.
Visuelle und funktionale Kriterien: Kein Blitz, kurze Aufnahmen, Einfallstellen oder Brandflecken.
Materialspezifische Tests: Kann Klarheit (für PC), Aufpralltests, Dichtheitstests und Biokompatibilitätstests umfassen, je nach Klassifizierung des Geräts.
Detaillierte Teilekonstruktion und -zeichnung: Komplett mit kritischen Abmessungen, Toleranzen und Materialauswahl (welches ist das Hauptmaterial?).
Lieferantenauswahl: Wählen Sie einen Formenbauer mit nachgewiesener Erfahrung im Bereich medizinischer Mehrkavitätenformen und Heißkanalsysteme. Die ISO 13485-Zertifizierung ist ein wesentlicher Vorteil.
DFM & MFA: Arbeiten Sie bei diesen Analysen mit dem Formenbauer zusammen.
Genehmigung des Formdesigns: Freigabe des endgültigen Formlayouts, der Anzahl der Kavitäten und des Systemdesigns.
Formenbau und T1-Bemusterung: Bearbeitung, Polieren, Zusammenbau und erste Probeaufnahmen.
Formenqualifizierung und Probenahme: Umfangreiche Probenahme zum Nachweis der Konsistenz über alle Kavitäten und mit allen drei Materialien (falls erforderlich).
Genehmigung und Lieferung: Nach erfolgreicher Qualifizierung und Dokumentationsprüfung.
Sie beschreiben eine hochwertige, produktionsreife Spritzgussform für ein wichtiges medizinisches Bauteil. Die Kombination aus chirurgischer Anwendung, großem Volumen, mehreren Kavitäten und Kompatibilität mit mehreren Materialien macht dieses Projekt zu einem technisch anspruchsvollen und kapitalintensiven Projekt.
Primäre Kosten- und Erfolgsfaktoren:
Qualität und Komplexität des Heißkanalsystems.
Anzahl der Kavitäten.
Auswahl an hochwertigem rostfreiem Formstahl.
Formflussanalyse und Präzisionsbearbeitung.
Die Expertise des Formenbauers in der Medizinbranche.
Von Anfang an in die richtige Konstruktion, Analyse und einen qualifizierten Lieferanten zu investieren, ist von entscheidender Bedeutung, um Produktionsverzögerungen, Qualitätsprobleme und Formfehler zu vermeiden und eine zuverlässige Kapitalrendite für die Produktion Ihrer chirurgischen Adapter in großen Stückzahlen sicherzustellen.
